4.4 Методика решения задач для контрольной № 1

Задача 1

При расчете протекторной защиты днища резервуара необходимо определить число протекторов, располагаемых на днище резервуара и срок их службы.

1. Определяется количество протекторов

шт,

где r - радиус резервуара, м; ([3], стр. 290)

h - уровень подтоварной воды, м;

S_з – зона действия одного протектора, м².

Зона действия одного протектора находится в зависимости от удельного электрического сопротивления и уровня подтоварной воды в резервуаре. При кольцевом расположении протекторов при расчете по таблице 1

Таблица 1 - Зона действия одного протектора в резервуаре

Суммарная конценетрация солей в подтоварной воде		Удельное электрическое сопротивление, Ом.м	Зона действия одного протектора, м2
Г/л	%		При h= 0,15 м	При h= 0,25 м
1,2 2,0 4,8 8,0 14,0 32 72	0,3 0,5 1,2 2,6 3,5 8,0 18,0	2,0 !.0 0,5 0,3 0,2 0,1 0,05	30 26 22 19 17 14 11	45 35 30 26 23 20 15

2. Определяется сила тока протектора

А,

где E_n-q – разность потенциалов «протектор-днище» при разомкнутой цепи

(для магниевых протекторов обычно E_n-q = 1В);

R_р - переходное сопротивление растеканию электрического тока, Ом;

Ом,

где D - диаметр протектора, м;

Предлагается к установке протектор магниевый типа ПМР, ([37], стр167, таблица 7.6 или таблица 6)

ρ - удельное электрическое сопротивление подтоварной воды, Ом.м;

Ом.м,

где К - концентрация солей в подтоварной воде;

R_n – поляризованное сопротивление, Ом.м²;

Ом.м²,

где S_п - площадь действия одного протектора, м²;

м²

3. Определяется срок службы протектора

, года;

где G_пр - масса протектора, кг; ([37], стр167, таблица 7.6 или таблица 6).

Если срок службы протектора получается менее 3-х лет, то рекомендуется пересчитать количество протекторов по формуле

шт.,

где N - расчетное количество протекторов для защиты днища;

T_н – срок службы протектора, лет. Принимается T_н = 4,5 года;

T - реальный срок службы протектора, лет.

При наличии изоляционного покрытия на днище резервуара и боковых стенок резервуара количество протекторов уменьшается в 3 раза, т.е.

, протекторов

4. Определяется радиус зоны действия одного протектора

м

5. Выбирается количество протекторов с учетом контроля работы протекторов.

Протекторы на днище рекомендуется располагать по концентрическим окружностям.

Расстояние между первым рядом протекторов и стенкой резервуара ориентировочно должно быть равно

м,

где h - уровень подтоварной воды, м;

Расстояние между концентрическими окружностями протекторов равняется 2 · r_з, м;

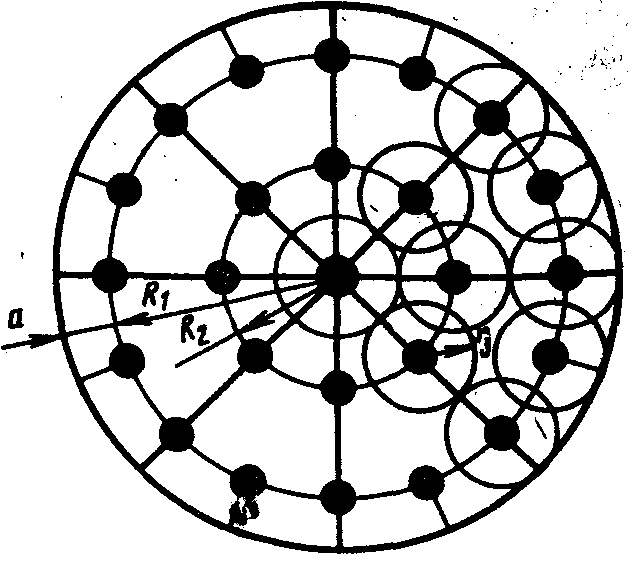

Рисунок 4.1 - Схема расположения протекторов

на днище резервуара
