Тема 4: Установка очистки масел фенолом

Назначение – удаление смолистых веществ и полициклических ароматических углеводородов с целью повышения индекса вязкости, снижения коксуемости, улучшения цвета и вязкостно-температурных свойств смазочных масел. Применяемый растворитель фурфурол более эффективен при очистке дистиллятных фракций со значительным содержанием ароматических углеводородов; фенол целесообразно применять для очистки остаточных компонентов и сырья из сернистых нефтей.

Очищаемая фракция направляется через теплообменники Т-1 и Т-2 в верхнюю часть абсорбера К-1, в котором контактируют с азеотропной смесью паров воды и фенола. Из абсорбера сырье поступает в экстракционную колонну К-2, куда подается подогретый безводный фенол. В колонну К-2 вводится также фенольная вода с целью выделения из экстракта вторичного рафината. Из верхней части экстрактора К-2 удаляется раствор рафината в феноле, из нижней – раствор экстракта в феноле.

Выделение фенола из рафинатного раствора ведется в две стадии: раствор последовательно проходит теплообменник Т-4, печь П-1, колонну К-3, колонну К-4 (в которую подается водяной пар). С низа колонны К-4 рафинат отводится с установки. Экстракт освобождается от растворителя в три ступени: сначала в колонне К-5 из экстрактного раствора удаляется вода в виде азеотропной водно-фенольной смеси, затем в колонне К-6 из нагретого в печи П-3 раствора отгоняется основная часть сухого фенола и, наконец, в колонне К-7 остатки фенола отпариваются с водяным паром.

Пары сухого фенола из колонн К-3 и К-6 конденсируются и охлаждаются в теплообменниках Т-1, Т-5 и холодильнике Х-1. Затем фенол собирается в емкости Е-1, из которой возвращается через подогреватель Т-3 в экстрактор

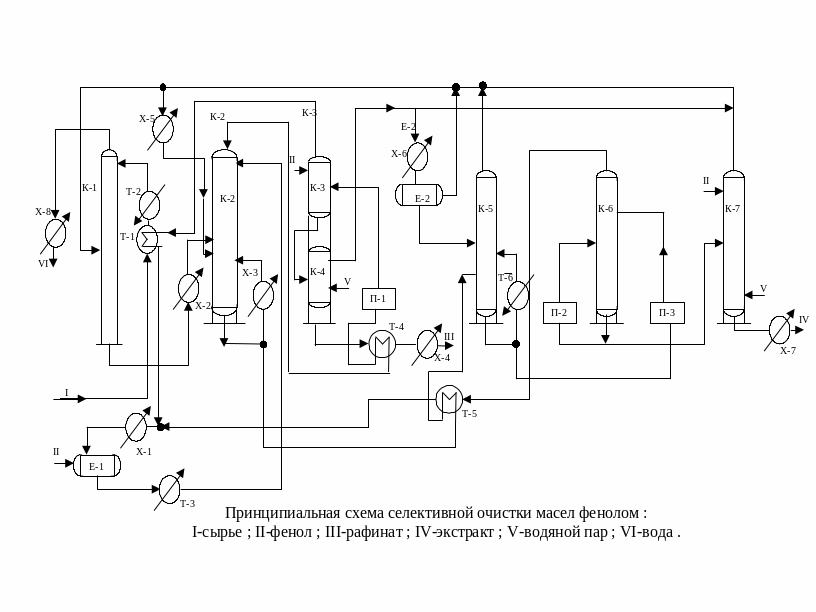

Принципиальная схема селективной очистки масел фенолом: I-сырье ; II-фенол ; III-рафинат ; IV-экстракт ; V-водяной пар ; VI-вода .

К-2. Пары фенола и воды, уходящие из колонн К-4 и К-7, конденсируются в холодильнике Х-6 и через емкость Е-2 подаются в середину колонны К-5. Азеотропная смесь фенола и воды, покидающая колонну К-5, после конденсации в холодильнике Х-5 подается в виде фенольной воды в низ колонны К-2 и в абсорбер К-1. Колонны К-3, К-4, и К-7 орошаются фенолом, а колонна К-5 – фенольной водой.

Тема 5: Установка очистки масел фурфуролом

Назначение – удаление смолистых веществ и полициклических ароматических углеводородов с целью повышения индекса вязкости, снижения коксуемости, улучшения цвета и вязкостно-температурных свойств смазочных масел. Применяемый растворитель фурфурол более эффективен при очистке дистиллятных фракций со значительным содержанием ароматических углеводородов; фенол целесообразно применять для очистки остаточных компонентов и сырья из сернистых нефтей.

П оступающее на установку сырье предварительно в деаэраторе К-1 освобождается от растворенного воздуха с помощью водяного пара. Затем масляная фракция через подогреватель подается в роторно-дисковый контактор К-2, куда сверху вводится фурфурол. В результате контакта масла с фурфуролом образуются две фазы: рафинатный (выводится сверху) и экстрактный (выводится снизу) растворы, которые направляются в отделение регенерации растворителя. Регенерация фурфурола из рафинатного раствора осуществляется в две ступени: в колоннах К-3 (под вакуумом) и К-4 (под давлением, в присутствии водяного пара). С низа К-4 рафинат через теплообменник Т-3 и холодильник Х-1 выводится с установки. Регенерацию растворителя из экстрактного раствора проводят в четыре стадии: в колоннах К-5 и К-6 (под давлением), К-7 и К-8 (под вакуумом).

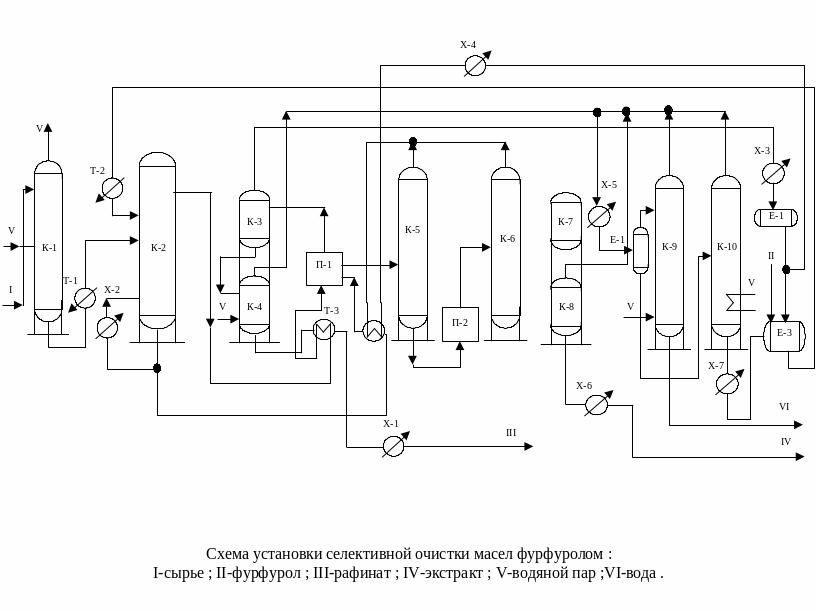

Схема установки селективной очистки масел фурфуролом: I-сырье; II-фурфурол; III-рафинат; IV-экстракт; V-водяной пар; VI-вода .

Экстракт с установки выводится с низа К-8. Пары сухого фурфурола из колонн К-3,К-5,К-6,К-7 конденсируются и собираются в емкости Е-3, из которой возвращаются в роторно-дисковый контактор К-2. Пары фурфурола и воды из колонн К-4 и К-8 после конденсации поступают в емкость Е-2, где образуются два слоя: верхний – раствор фурфурола (7% (масс.)) в воде и нижний – раствор воды (6% (масс.)) в фурфуроле. Верхний слой направляется в колонну К-9, а нижний – в колонну К-10. С низа колонны К-9, в которую подается острый водяной пар, уходит вода со следами фурфурола, а с низа К-10 – сухой фурфурол. Верхние продукты колонн К-9 и К-10 представляют собой азеотропные смеси фурфурола с водой, они вновь посылаются в холодильник Х-5 и емкость Е-2.
