2. Основные положения развития сети связи

Сеть связи страны строится в соответствии с планом развития связи России и координационных планов ВСС (всеувязанной сети связи содружества независимых государств СНГ). Электросвязь осуществляется на основе единой технической политики с максимальной автоматизацией и компьютеризацией с целью удовлетворения потребности народного хозяйства и населения в передаче всех видов информации по всей территории страны. Она объединяет в одно целое средства электрической связи всех ведомств и министерств (кабельные, радиорелейные, оптические, воздушные, радиолинии, ионосферные линии и каналы, создаваемые через ИСЗ), направляя их развитие по единому плану, а также все сети магистральной, зоновой (областной), сельской и городской связи, обеспечивая их развитие в едином автоматизированном комплексе с единой нумерацией и коммутацией. Это позволит в перспективе каждому абоненту одного населенного пункта иметь автоматическую связь с любым другим абонентом другого населенного пункта страны.

Сеть обеспечивает передачу всех видов современной информации: телефонную, телефаксную, телеграфную, телевидение, видеотелефон, сигналы автоматического управления, данные ЭВМ и т. д. Предполагается, что в дальнейшем передача всех видов информации будет осуществляться едиными методами на основе единых технических решений.

В инженерном отношении сеть представляет собой широко разветвленную сеть каналов связи с большой пропускной способностью и высокой верностью передачи информации. Сеть базируется на целесообразно размещенных по стране узлах автоматической коммутации, соединенных между собой большими пучками каналов. Она включает электронно-вычислительные центры, в которых информация обобщается и систематизируется.

Составными частями сети являются:  - автоматическая телефонная сеть (ТФ);  - телеграфная сеть (ТГ);  - сеть передачи данных (ПД);  - сеть звукового вещания (3В);  - сеть факсимильной связи (ФКС);  - компьютерная сеть (ВТ);  - сеть телевизионного вещания (ТВ);  - ведомственные сети и др.

Основой сети служат современные кабельные магистрали в гармоническом сочетании с радиорелейными и развивающимися спутниковыми линиями.

3. Принципы построения сетей связи



Сеть связи состоит из трех частей:  1) систем передачи информации (линий и аппаратуры);  2) устройств (систем) коммутации;  3) оконечных устройств.

По капитальным затратам наибольший удельный вес заниают линейные сооружения и аппаратура передачи информации, поэтому очень важно выбрать оптимальный вариант построения сети — структуру сети.Сеть состоит из узлов (пунктов коммутации цепей, каналов) и ребер (линий связи), соединяющих эти узлы между собой.

При построениисети связи исходят из стремления сделать ее экономичной и надежной. Надежность обеспечивается созданием разветвленной сети, применением различных типов линий связи и прокладкой их на различных направлениях. На этих линиях организуется требуемое число каналов с обходными, резервными путями. Необходимо, чтобы каждый узел связи имел два-три обходных независимых пути к другим узлам.

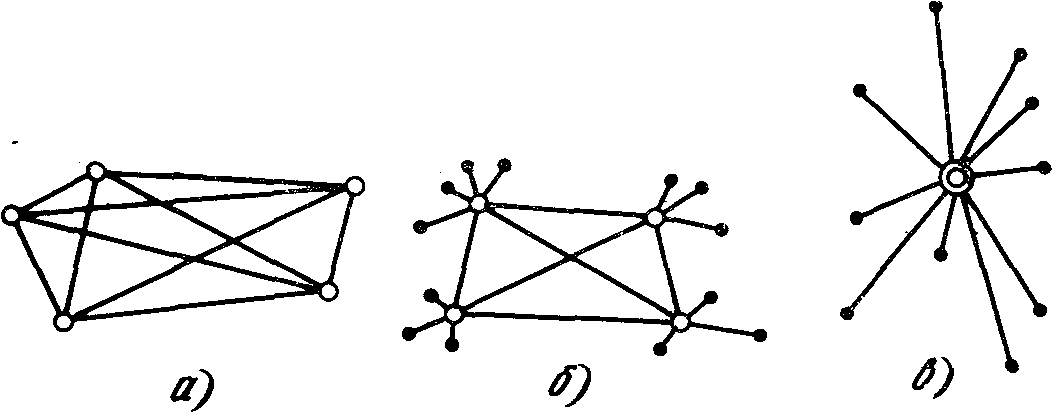

Возможно несколько вариантов построения сети (рис.1):  - полносвязное (каждый с каждым), при котором любой узел имеет прямые связи со всеми остальными узлами (рис 1, а);  - узловое, при котором несколько пунктов группируются в узлы и последние соединяются между собой (рис.1, 6);  - радиальное (звездообразное), при котором имеется лишь один узел с расходящимися линиями по радиусам к другим пунктам (рис.1, в).

  Рис.1.  Варианты построения сетей связи:  а  — непосредственное соединение; б — узловое; в — радиальное.

Непосредственное соединение каждого пункта с каждым наиболее надежно, но в технико-экономическом отношении невыгодно. Неэкономична и узловая система. Радиальная система наиболее дешевая, но она не имеет никаких путей резервирования и не обеспечивает непрерывности связи. Наилучшие результаты дает сочетание радиальной и узловой систем. Такая система позволяет создавать разветвленную, устойчивую и в то же время довольно экономичную сеть связи. Принципиальная схема радиально-узловой системы построения сети показана на рис.2, а. Она характеризуется тем, что одноименные узлы связи соединяются линиями не только с нижестоящими узлами, но и между собой. По такой системе организуются прямые связи в обход главных узлов между взаимотяготеющими крупными промышленно-экономическими районами страны, внутри экономических районов и т. д. Во всех случаях стремятся создать сетку связи (рис.2, 6), при которой каждый узел связи связан со смежными ближайшими узлами или узлами, имеющими наибольшее тяготение. При этом создаются обходные, резервные пути и обеспечивается два-три независимых выхода к любому узлу связи.

    Рис.2.  Структура сети связи:  а — радиально-узловая; б—сетка связи.

Разновидностью сетевидной сети являются решетчатые (ячеистые) структуры. Они очень надежны, но на их сооружение требуются большие капитальные затраты.

В нашей стране соблюдается производственно-территориальный принцип административно-технического управления сетью Министерством связи России. По различным видам и отраслям связи функционируют управления и осуществляется руководство сверху вниз по производственному принципу. Одновременно действуют республиканские, краевые, областные производственно-технические управления связи, обеспечивающие руководство всеми видами связи в масштабе подведомственной территории.
