Твёрдость и методы ее определения.
Твёрдостью материала называют способность оказывать сопротивление механическому проникновению в его поверхностный слой другого твёрдого тела. Твёрдость определяется как величина нагрузки необходимой для начала разрушения материала. Различают относительную и абсолютную твёрдость. Относительная — твёрдость одного материала относительно другого. Является важнейшим диагностическим свойством. Абсолютная, она же инструментальная — измеряется методами вдавливания.
Методы определения твёрдости материала.
Метод Бринелля — твёрдость определяется по диаметру отпечатка, оставляемому металлическим шариком, вдавливаемым в поверхность. Твёрдость вычисляется как отношение усилия, приложенного к шарику, к площади отпечатка (причём площадь отпечатка берётся как площадь части сферы, а не как площадь круга); размерность единиц твердости по Бринеллю кгс/мм². Твёрдость, определённая по этому методу, обозначается HB, где H = hardness (твёрдость, англ.), B — Бринелль; Метод Роквелла — твёрдость определяется по относительной глубине вдавливания металлического или алмазного конуса в поверхность тестируемого материала. Твёрдость, определённая по этому методу, является безразмерной и обозначается HR, HRB, HRC и HRA; твёрдость вычисляется по формуле HR = 100 − kd, где d — глубина вдавливания наконечника после снятия основной нагрузки, а k — коэффициент. Таким образом, максимальная твёрдость по Роквеллу соответствует HR 100. Метод Виккерса — твёрдость определяется по площади отпечатка, оставляемого четырёхгранной алмазной пирамидкой, вдавливаемой в поверхность. Твёрдость вычисляется как отношение усилия, приложенного к пирамидке, к площади отпечатка (причём площадь отпечатка берётся как площадь части поверхности пирамиды, а не как площадь ромба); размерность единиц твёрдости по Виккерсу кгс/мм². Твёрдость, определённая по этому методу, обозначается HV.
Прочность. Испытание на прочность и построение диаграммы растяжения.
Прочностью называется способность металла не поддаваться разрушению под действием внешних нагрузок. Ценность металла как машиностроительного материала наряду с другими свойствами определяется прочностью.
Величина прочности указывает, какая сила необходима, чтобы преодолеть внутреннюю связь между молекулами.
Испытание металлов на прочность при растяжении производится на специальных машинах различной мощности. Эти машины состоят из нагружающего механизма, который создает усилие, производит растяжение испытываемого образца и показывает величину усилия, приложенного к образцу. Механизмы бывают механического и гидравлического действия.
Мощность машин различна и достигает 50 т
Диаграмма растяжения показывает зависимость удлинения образца от продольной растягивающей силы.
Ее построение является промежуточным этапом в процессе определения механических характеристик материалов (в основном металлов).
Для этого образцы стандартных размеров закрепляют в специальных испытательных машинах (например УММ-20 или МИ-40КУ) и растягивают до их полного разрушения (разрыва). При этом специальные приборы фиксируют зависимость абсолютного удлинения образца от прикладываемой к нему продольной растягивающей нагрузки и самописец вычерчивает кривую характерную для данного материала.

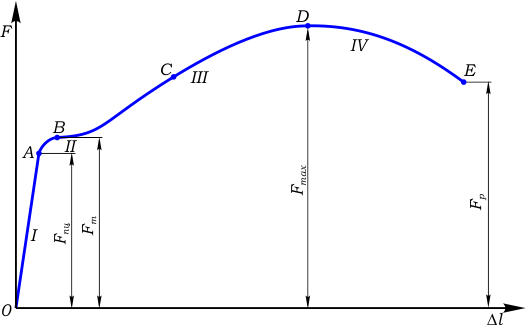

На рис. 1 показана диаграмма для малоуглеродистой стали. Она построена в системе координат F-Δl, где:
F - продольная растягивающая сила, [Н];
Δl - абсолютное удлинение рабочей части образца, [мм]
К
ак
видно из рисунка, диаграмма имеет четыре
характерных участка:
I участок пропорциональности;
II - участок текучести; III - участок самоупрочнения; IV - участок разрушения.
7. Вязкость. Испытание на ударную вязкость.
Ударная вязкость — способность материала поглощать механическую энергию в процессе деформации и разрушения под действием ударной нагрузки.
Основным отличием ударных нагрузок от испытаний на растяжение-сжатие или изгиб является гораздо более высокая скорость выделения энергии. Таким образом, ударная вязкость характеризует способность материала к быстрому поглощению энергии.
Ударная вязкость характеризует надежность материала, его способность сопротивляться хрупкому разрушению. Испытание проводят на образцах с надрезами определенной формы и размеров. Образец устанавливают на опорах копра надрезом в сторону, противоположную удару ножа маятника, который поднимают на определенную высоту.
Проведение испытаний на ударную вязкость может иметь различное назначение:
Оценка поведения металла при динамических нагрузках, если детали или изделия из этого металла подвергаются в процессе эксплуатации таким нагрузкам, потому что, как уже говорилось, механические свойства при динамических нагрузках могут отличаться от тех, которые металл проявляет при статическом разрушении.
Контроль качества металла, поскольку динамические испытания более чувствительны к различным дефектам, возникающим в процессе производства и обработки.
Оценка склонности металла к хладноломкости, т.е. к переходу из вязкого состояния в хрупкое при понижении температуры. Это явление характерно для металлов с ОЦК и ГПУ решеткой. Статические испытания обычно не позволяют оценить склонность металла к переходу в хрупкое состояние и температуру этого перехода, т.к. при статических испытаниях образцы могут сохранять значительную пластичность при охлаждении до очень низких температур. Динамические испытания на изгиб образцов с надрезом являются наиболее жестким видом испытаний из всех стандартных испытаний механических свойств. Поэтому температура перехода в хрупкое состояние при динамических испытаниях выше, чем при статических, и поэтому она может быть определена при динамических испытаниях даже для таких материалов, которые при статических разрушаются вязко при самых низких температурах. Кроме того, проведение испытаний на ударную вязкость при низких температурах значительно проще, чем проведение статических испытаний.
Все это обусловливает то, что испытания на ударную вязкость, несмотря на указанные выше недостатки этой характеристики, являются основным способом оценки склонности металлов к хладноломкости.
Для массовых динамических испытаний практически применяется один метод – ударный изгиб призматических образцов с надрезом. Испытания проводят на маятниковых копрах. В результате таких испытаний определяется ударная вязкость, которая является характеристикой сопротивления материала воздействию динамических нагрузок.
