4. Проблеммы в реалицзации демодулятора
Собранное устройство оказалось нерабочим. Сильно греется усилитель ( ). На схеме он обозначен ( * ) Самыми вероятными причинами неудачи могут служить:
Не совсем точно подобранные пассивные элементы (за неимением точно соответствующих). Однако, это причина наименее вероятна потому что номиналыпассивных элементов разнятся незначительно. Вряд ли такая небольшая неточность могла вызвать такие печальные последствия.
Сгоревшие элемент(ы). Возможно, что схема собранна верно, просто один из элементов или несколько вышли из строя из-за превышения допустимого напряжения, большой нагрузки. Для проверки данного предположения нужно заменить соответствующие элементы и вновь проверить работает ли схема.
ВЫВОД
Ввиду неудачи, наша работа по сборке рабочего демодулятора для лазерного микрофона не окончена. Необходимо проделать еще много работы по диагностике и отладке устройства, то есть подобрать номиналы пассивных элементов, при которых усилитель в схеме демодулятора будет обладать нужными нам характеристиками.
В ходе разработки и конструирования демодулятора были освоены различные базовые навыки: разработка схем, изготовление плат, монтаж элементов (пайка) на печатную плату.
Работа, несомненно, будет продолжена и доведена до логического завершения.

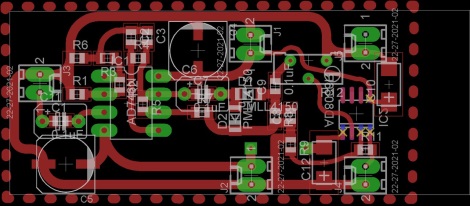

ПРИЛОЖЕНИЕ 1

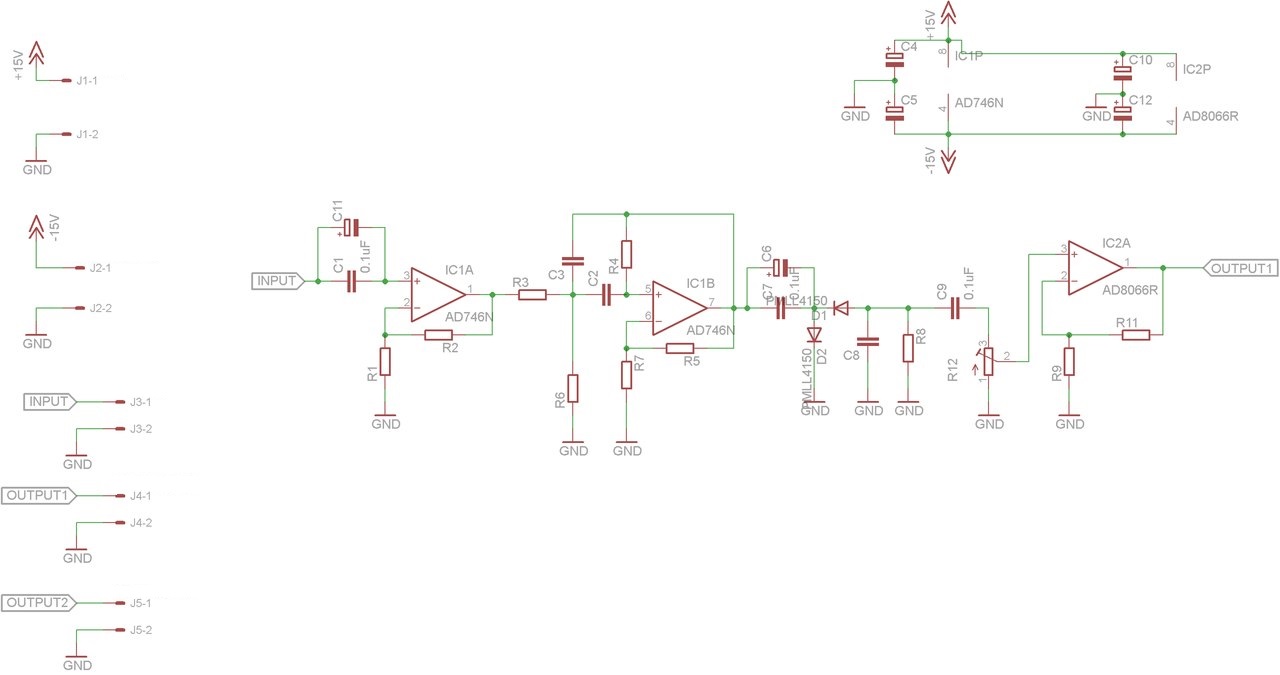

ПРИЛОЖЕНИЕ 2

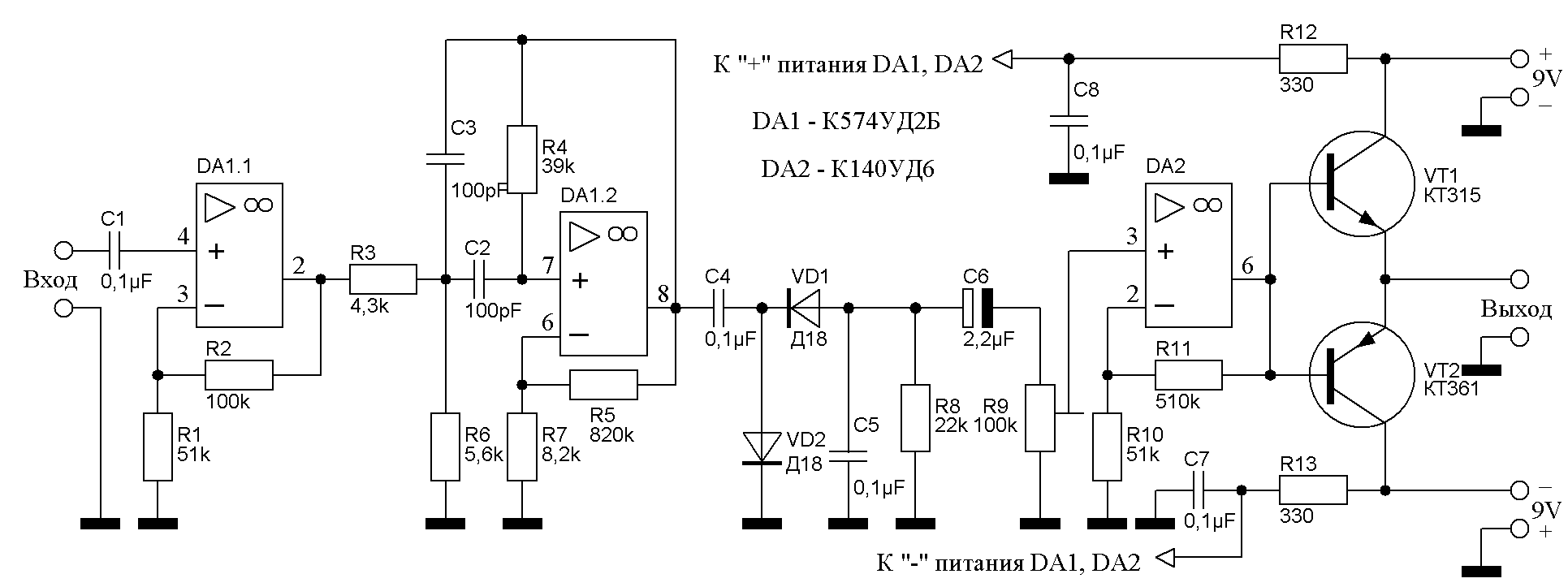

ПРИЛОЖЕНИЕ 3
СПИСОК ИСТОЧНИКОВ
Уваров А.С. ИК-прослушивающее устройство. – Радио-Конструктор. – 2001. – № 10. – 46 с.
Яннини Б. Удивительные электронные устройства. – М.: Пресс, 2008. – 400 с.
Argo-ASecurity. Средства наблюдения. Лазерное устройство прослушивания, модель AA79107. [Электронный ресурс]. – Электрон.дан. – Режим доступа: http://argoasecurity.com.ua/product_detail. aspx?productID=264
Оптико-акустическая аппаратура перехвата речевой информации [Электронный ресурс]. – Электрон.дан. – Режим доступа: http://pitbot.ru/1.shtml
