АРХИТЕКТУРА ИНФОРМАЦИОННЫХ СИСТЕМ (свободная, не претендующая на оригинальность и авторство, компиляция интернет ресурсов)

Основные понятия, определения и классификация

Информационная система – это система программного, аппаратного и организационного обеспечения, решающая задачи информационного сопровождения различных сфер деятельности человека, включающая в себя не только работающие программные приложения, но и компьютеры, коммуникационное оборудования, базы данных, а также персонал, обслуживающий систему и взаимодействующий с ним по определенному регламенту.

Существует достаточно много способов классификаций информационных систем, но каждый из них характеризует лишь отдельные ее аспекты. К примеру, информационные системы разделяют на автоматизированные системы, функционирующие под контролем и с участием человека; и автоматические системы, работающие без вмешательства со стороны людей. Крупные информационные системы могут включать в себя как автоматизированные подсистемы, так и подсистемы, работающие в автоматическом, а то и в полностью автономном режиме. Также, информационные системы классифицируют по их архитектуре, сфере применения, регламентам использования и т.д.

Система.  Под системой понимают любой объект, который одновременно рассматривается и как единое целое, и как объединенная в интересах достижения поставленных целей совокупность разнородных элементов. Таблица 1. Примеры систем, состоящих из разных элементов и направленных на реализацию разных целей

Система	Элементы системы	Главная цель системы
Фирма	Люди, оборудование, материалы, здания и др.	Производство товаров и услуг
Компьютер	Электронные и электромеханические элементы, линии связи и др.	Обработка данных
Телекоммуникационная система	Компьютеры, модемы, кабели, сетевое программное обеспечение и др.	Передача информации
Информационная система	Компьютеры, компьютерные сети, люди, информационное и программное обеспечение	Производство профессиональной информации

Структура и состав информационных систем

В наиболее общем виде, информационную систему можно представить состоящей из следующих элементов:

1. источника информации;

2. аппаратной части ИС;

3. программной части ИС (как правило, с наличием БД);

4. потребителя информации.

По мнению одних авторов, ИС включает в себя персонал, её эксплуатирующий, по мнению других – нет.

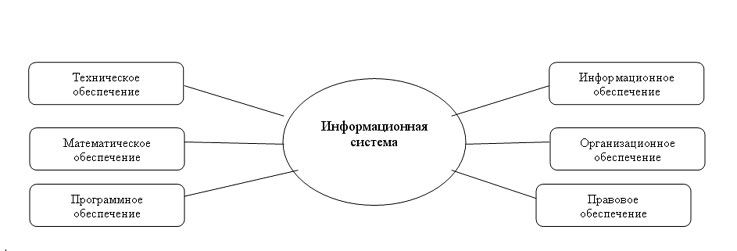

Структура информационной системы Структуру информационной системы составляет совокупность отдельных ее частей, называемых подсистемами. Подсистема — это часть системы, выделенная по какому-либо признаку. Структурный признак классификации. Общую структуру информационной системы можно рассматривать как совокупность подсистем независимо от сферы применения. В этом случае говорят о структурном признаке классификации, а подсистемы называют обеспечивающими. Таким образом, структура любой информационной системы может быть представлена совокупностью обеспечивающих подсистем. Среди обеспечивающих подсистем обычно выделяют информационное, техническое, математическое, программное, организационное и правовое обеспечение. Назначение подсистемы информационного обеспечения состоит в своевременном формировании и выдаче достоверной информации для принятия управленческих решений.  Информационное обеспечение – совокупность единой системы классификации и кодирования информации, унифицированных систем документации, схем информационных потоков, циркулирующих в организации, а также способы построения баз данных. Унифицированные системы документации создаются на государственном, отраслевом и региональном уровнях. Главная цель – это обеспечение сопоставимости показателей различных сфер общественного производства. Разработаны стандарты, где устанавливаются требования: - к унифицированным системам документации; - к унифицированным формам документов различных уровней управления; - к составу и структуре реквизитов и показателей; - к порядку внедрения, ведения и регистрации унифицированных форм документов. Схемы информационных потоков отражают источники и маршруты информации, ее объемы, места использования результатов обработки информации. Анализ структуры подобных схем позволяет выработать меры по совершенствованию всей системы управления. Построение схем информационных потоков, позволяющих выявить объемы информации и провести ее детальный анализ, обеспечивает: - исключение дублирующей и неиспользуемой информации; - классификацию и рациональное представление информации. При этом подробно должны рассматриваться вопросы взаимосвязи движения информации по уровням управления. Следует выявить, какие показатели необходимы для принятия управленческих решений, а какие нет. К каждому исполнителю должна поступать только та информация, которая используется. При описании и представлении ИС можно выделить два этапа. 1-й этап – обследование всех функциональных подразделений объекта с целью: - понять специфику и структуру его функционирования; - построить схему информационных потоков; - проанализировать существующую систему документооборота; - определить информационные объекты и соответствующий состав реквизитов (параметров, характеристик), описывающих их свойства и назначение. 2-й этап – построение концептуальной информационно-логической модели данных для обследованной на 1-м этапе сферы деятельности. В этой модели должны быть установлены и оптимизированы все связи между объектами и их реквизитами. Информационно-логическая модель является фундаментом, на котором будет создана база данных ИС.

Разновидности информационно-логической модели Наиболее распространены следующие разновидности информационно-логической модели: 1) иерархическая модель данных (ИМД) основана на графическом способе и предусматривает поиск данных по одной из ветвей "дерева", в котором каждая вершина имеет только одну связь с вершиной более высокого уровня. Для осуществления поиска необходимо указать полный путь к данным, начиная с корневого элемента; 2) сетевая модель данных (СМД) также основана на графическом способе, но допускает усложнение "дерева" без ограничения количества связей, входящих в вершину. Это позволяет строить сложные поисковые структуры; 3) в реляционной модели баз данных (РМД) реализуется табличный способ. В РМД таблица называется отношением, строка – кортежем, а столбцы – атрибутами.
