Oma likums noslēgtai ķēdei.
18-26. Elements, kura EDS ir 1.1 V un iekšējā pretestība l , pieslēgts ārējai ķēdei, kuras pretestība 9 . Aprēķināt: 1) strāvas stiprumu ķēdē; 2) potenciāla kritumu ārējā ķēdē; 3) potenciāla kritumu elementā; 4) lietderības koeficientu, ar kuru darbojas elements. [1) 0.11 A; 2) 0.99 V; 3) 0.11 V; 4) 0.9].
18-27. Elementam ar 2 V lielu elektrodzinējspēku iekšējā pretestība ir 0.5 ii. Aprēķināt potenciāla kritumu elementā, ja ķēdē plūst 0.25 A stipra strāva. Aprēķināt šajā gadījumā ķēdes ārējo pretestību. [0.125 V; 7.5 ].
18-28. Elementa elektrodzinējspēks ir 1.6 V un tā iekšējā pretestība 0.5 ii. Kāds ir elementa lietderības koeficients, ja strāvas stiprums ir 2.4 A? [25 %].
18-29. Elementa elektrodzinējspēks ir 6 V. Ja ārējā pretestība l.l , tad strāvas, stiprums ķēdē ir 3 A. Aprēķināt potenciāla kritumu elementā un tā pretestību. [2.7 V; 0.9 ].
18-30. Kāda daļa no elementa elektrodzinējspēka ir potenciālu starpība uz elementa galiem, ja elementa pretestība ir n reizes mazāka par ārējo pretestību. Uzdevumu atrisināt, ja 1) n = 0.1, 2) n = l, 3) n = 10. [1) 9.1 %; 2) 50 %; 3) 91 %].
18-31. Elements, reostats un ampērmetrs saslēgti virknē. Elementa EDS ir 2 V, iekšējā pretestība 0.4 . Ampērmetrs rāda l A stipru strāvu. Ar kādu lietderības koeficientu darbojas elements? [80 %].
18-32. Ir divi vienādi elementi ar 2 V lielu elektrodzinējspēku un 0.3 iekšējo pretestību. Kā jāsavieno šie elementi (virknē vai paralēli), lai iegūtu lielāku strāvas stiprumu, ja ārējā pretestība: 1) 0.2 ; 2) 16 ? Katrā no šiem gadījumiem aprēķināt strāvas stiprumu. [1) 5 A, 5.7 A; 2) 0.24 A, 0.124 A; Tādējādi, ja ārējā pretestība ir maza, elementus izdevīgāk saslēgt paralēli, bet, ja ārējā pretestība ir liela, tad virknē].

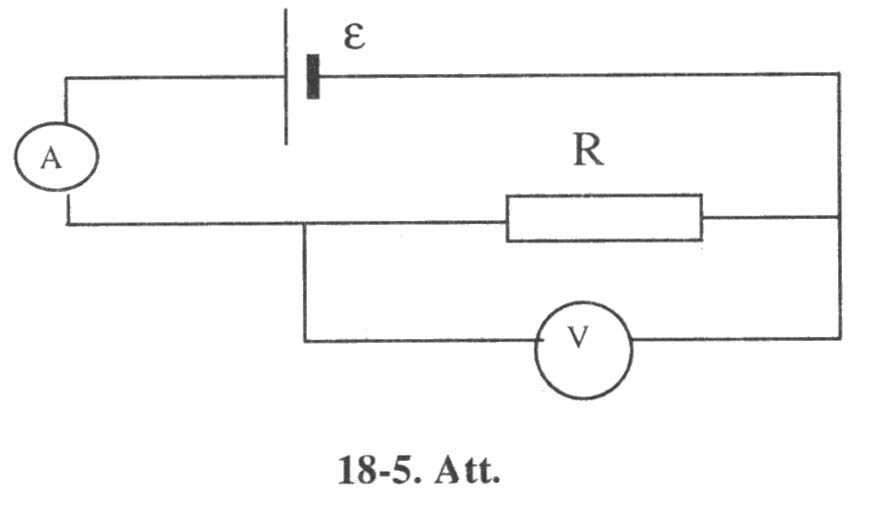

18-33. Pieņemot, ka voltmetra pretestība ir bezgalīgi liela, tiek aprēķināta reostata pretestība R pēc voltmetra un ampērmetra rādījumiem 18-5 attēla shēmā. Noteikt atrastās pretestības relatīvo kļūdu, ja patiesībā voltmetra pretestība ir Rv. Uzdevumu atrisināt, ja Rv = 1000 un 1) R = 10 ; 2) R = 100 ; 3) R = 1000 . [1) l%; 2) 10%; 3) 100%].

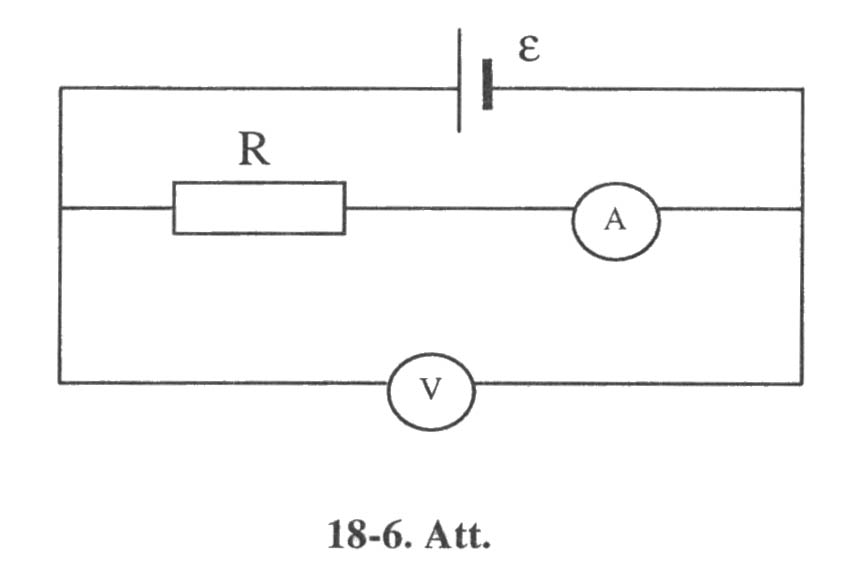

18-34. Pieņemot, ka ampērmetra pretestība ir bezgalīgi maza, tiek aprēķināta reostata pretestība R pēc ampērmetra un voltmetra rādījumiem 18-6 attēla shēmā. Noteikt atrastās pretestības relatīvo kļūdu, ja patiesībā ampērmetra pretestība ir RA. Uzdevumu atrisināt, ja RA = 0.2 un 1) R = l ; 2)R = 10 ; 3) R = 100 . [1) 20 %; 2) 2 %; 3) 0.2 %].

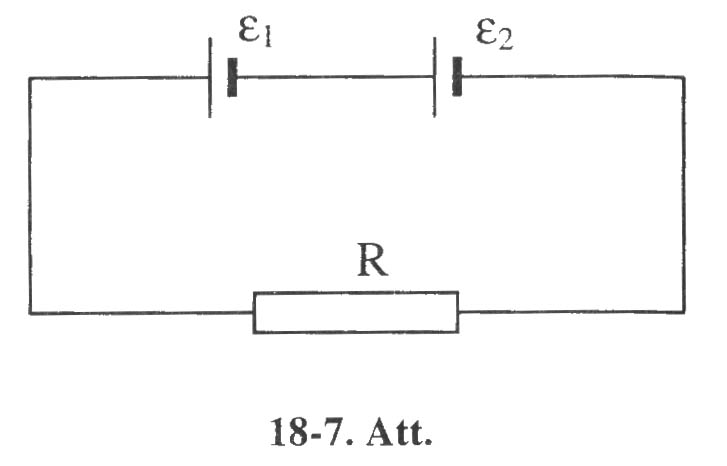

18-35. 18-7 attēla shēmā pretestība R = 0.5 , 1 un 2 ir divi elementi ar vienādu 2 V elektrodzinējspēku. Šo elementu iekšējās pretestības attiecīgi ir r1 = l un r2 = l .5 . Aprēķināt potenciālu starpību uz katra elementa spailēm. [4/3 A; 2/3 V; 0].
18-36. Elements, ampērmetrs un pretestība saslēgti virknē. Pretestība izgatavota no vara stieples, kuras garums 100 m un šķērsgriezuma laukums ir 2 mm2, ampērmetra pretestība 0.05 ; ampērmetrs rāda l .43 A. Ja ņemtu pretestību no alumīnija stieples, kuras garums 57.3 m un šķērsgriezuma laukums l mm2, tad ampērmetrs rādītu l A. Aprēķināt elementa elektrodzinējspēku un tā iekšējo pretestību. [2 V; 0.5 ].

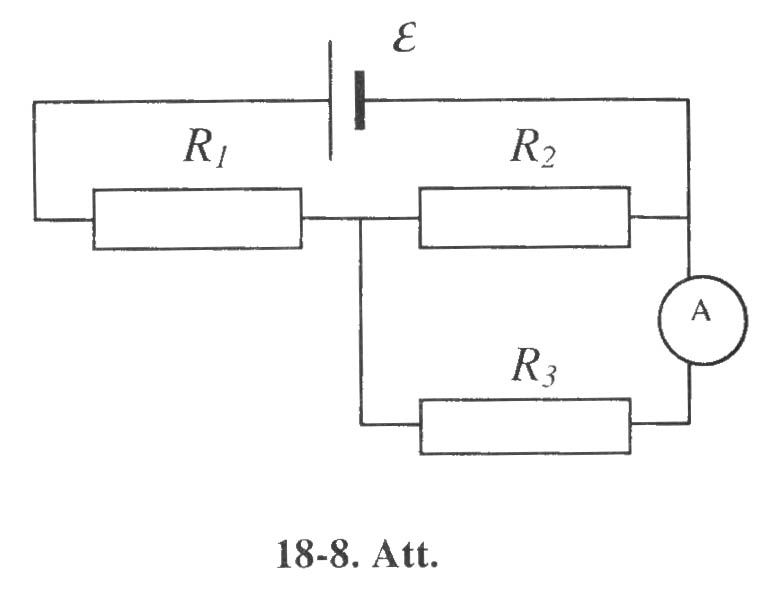

18-37. Aprēķināt strāvas stiprumu, ko rāda ampērmetrs 18-8 attēla shēmā. Spriegums uz elementa spailēm ķēdē 2.1 V; R, = 5 , R2 = 6 un R3 = 3 . Ampērmetra pretestību neievērot. [0.2 A].

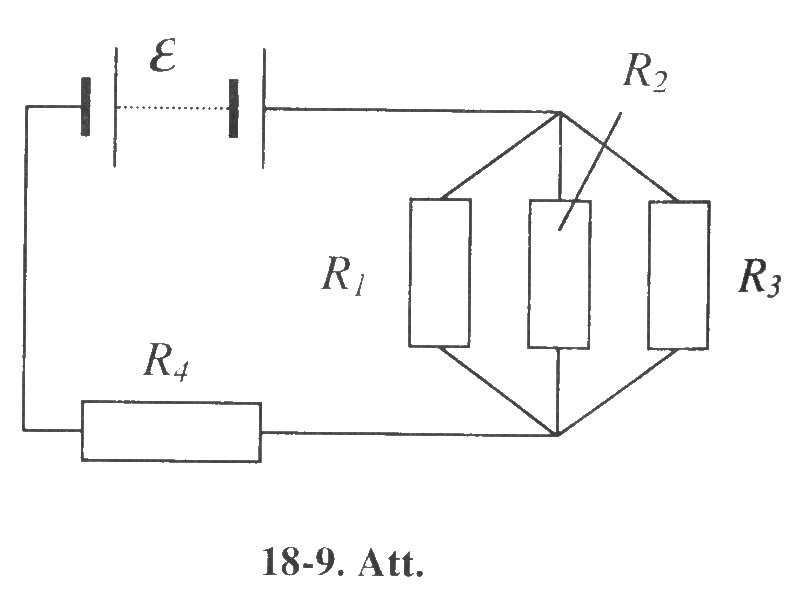

18-38. 18-9 attēla shēmā £ ir baterija ar 100 V elektrodzinējspēku, R1 = R3 = 40 . un R4 = 34 . Aprēķināt: 1) strāvas stiprumu, kas plūst caur pretestību R2, 2) potenciāla kritumu šajā pretestībā. Baterijas pretestību neievērot. [1) 0.4 A; 2) 32 V].

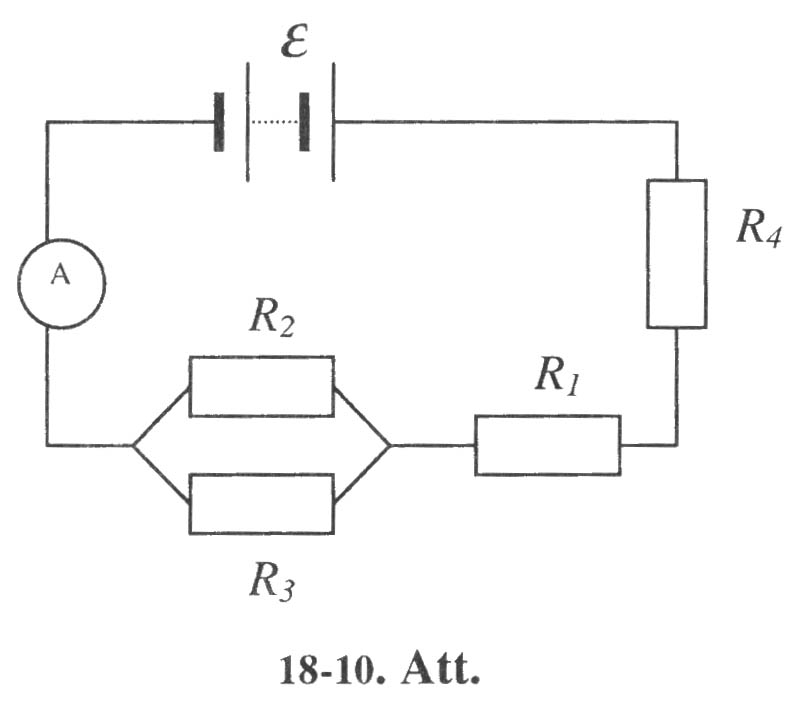

18-39. 18-10 attēla shēmā C ir baterija ar 120 V elektrodzinējspēku, R3 = 20 , R4 = 25 un potenciāla kritums pretestībā R1 ir 40 V. Ampērmetrs rāda 2 A. Aprēķināt pretestību R2. Baterijas un ampērmetra pretestību neievērot. [60 ].
18-40. 1) Cik stipru strāvu rāda ampērmetrs 18-10. attēla shēmā, ja = 10 V, r – l un lietderības koeficients 0.8? 2) Cik liels ir potenciāla kritums pretestība R2, ja zināms, ka potenciāla kritums pretestība R1 ir 4 V un pretestība R4 2 V? [1) 2 A; 2) 2 V].

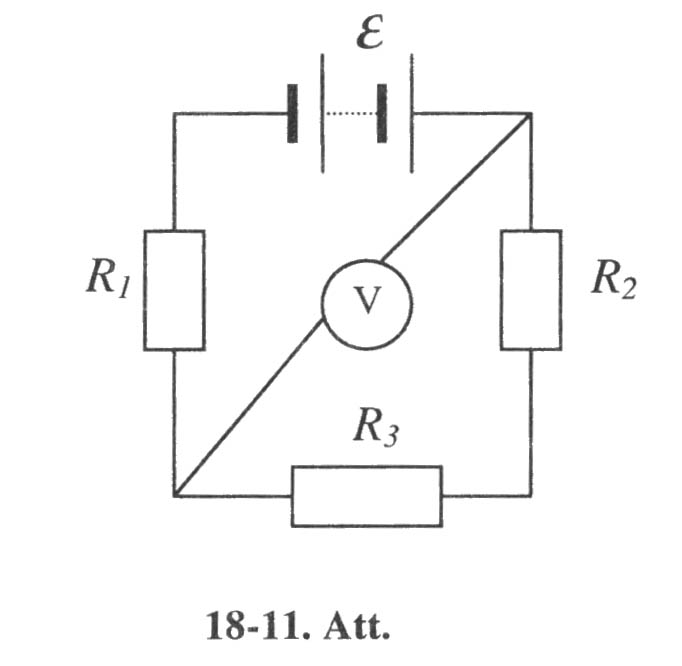

18-41. 18-11. Attēla shēmā ir baterija ar 100 V elektrodzinējspēku, R1 = 100 , R2 = 200 un R3 = 300 . Cik lielu spriegumu rāda voltmetrs, ja tā pretestība 2000 ? Baterijas pretestību neievērot. [80 V].
18-42. 18-11. attēla shēmā R1 = R2 = R3 = 200 . Voltmetrs rāda 100 V; voltmetra pretestība Rv = 1000 . Aprēķināt baterijas elektrodzinējspēku. Baterijas pretestību neievērot. [170 V].
18-43. Elementam, kura EDS ir 1.5 V, pieslēgta spole, kuras pretestība R1 = 0.1 , ampērmetrs rāda strāvu I = 0.5 A. Kad ar pirmo elementu virknē saslēdza vēl vienu elementu ar tādu pašu EDS, ampērmetrs rādīja strāvu I = 0.4 A. Aprēķināt pirmā elementa iekšējo pretestību r1 un otrā elementa iekšējo pretestību r2. [2.9 ; 4.5 .].
18-44. Divas pretestības R1 = 6 un R2 = 9 saslēgtas paralēli un pieslēgtas virknē ar n vienādiem elementiem, kuriem katram ir l .2 V EDS un r = 0.1 iekšēja pretestība. Ķēde plūst strāva I = 3 A. Aprēķināt elementu skaitu. [12 elementi].
18-45. Divas grupas ar trīs saslēgtiem elementiem savienotas paralēli. Katra elementa EDS ir 1.2 V, bet iekšējā pretestība r = 0.2 . Iegūtajai baterijai pieslēgta pretestība R = 1.5 . Aprēķināt strāvas stiprumu ārējā ķēdē [2A].
18-46. Divi elementi (1 = 1.2 V, r1 = 0.1 ; 2 = 0.9 V, r2 = 0.3 ) savienoti paralēli ar vadiem, kuru pretestība R = 0.2 . Aprēķināt strāvas stiprumu ķēdē. [0.5 A].
18-47. Ja ķēdes ārēja pretestība R1 = 3 , strāva ķēdē I1 = 0.3 A, ja ārēja pretestība R2 = 5 - strāva I2 = 0.2 A. Aprēķināt avotu EDS un īsslēguma strāvu. [1.2A].

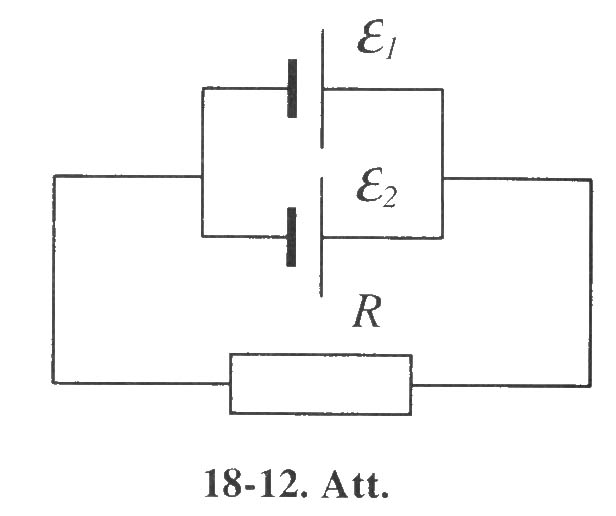

18-48. Divas baterijas (1 = 10 V, r1 = l ; 2 = 8 V, r2 = 2 ) un reostats (R = 6 ) savienoti, ka parādīts 18-12. Att. Aprēķināt strāvas stiprumus baterijās un reostatā. [6.4 A; 5.8 A; 0.6 A].
18-49. Trīs baterijas, kuru EDS ir 1 = 1.2 V, 2 = 5 V un 3 = 10 V , bet iekšējas pretestības r1 = r2 = r3 = 1 , savienoti paralēli. Savienotāju vadu pretestību neievērot. Aprēķināt strāvu stiprumus, kuras plūst caur baterijām. [3 A; 4A;
l A].
18-50. Divi vienādi sprieguma avoti, kuru EDS ir 1.2 V, bet iekšējās pretestības r = 0.4 , saslēgti, kā parādīts 18-13. Att. a, b. Aprēķināt potenciālu starpību starp punktiem A un B un strāvas stiprumu ķēdē abos gadījumos, [a) 3 A, 0; b) 0; l .2 V].
