11. Разработка выемок и отсыпка смежных насыпей бульдозерами
Разработку выемки бульдозером производят ярусно-траншейным способом. При перемещении грунта на расстояние больше 20–25 м применяют схему с промежуточными валами. Возведение насыпей осуществляют преимущественно послойным способом. Укладку грунта в каждом слое начинают с наиболее отдаленной части насыпи от краев к середине.
Рабочий цикл бульдозера при возведении земляного полотна состоит из зарезания грунта, его перемещения, укладки и обратного холостого хода бульдозера в карьер.
Формы стружек грунта, срезаемых бульдозером в зависимости от состояния грунта, могут быть а– клиновидными б– гребенчатыми в– ленточными.
Н
аиболее
производительным является зарезание
с образованием стружки клиновидной
формы.
Рис. Формы стружек грунта, срезаемых бульдозером:
а – клиновидная б – гребенчатая в – ленточная
Для уменьшения потерь при перемещении грунта бульдозером к месту укладки применяют два способа: по траншее в грунте естественного состояния; по траншее, образованной из валов грунта, осыпавшегося во время предыдущих проходов бульдозера.
Разработку каждого яруса и каждой траншеи начинают с ближнего к насыпи конца выемки и перемещают в дальний конец отсыпаемого слоя насыпи. Перемычки между траншеями срезают после разработки каждого яруса, начиная с дальнего от насыпи участка, движением бульдозера под углом с последующим перемещением грунта по выработанной траншее.

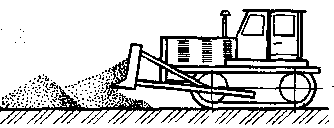

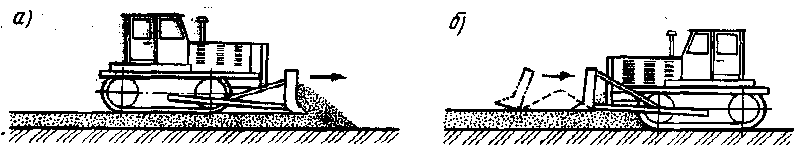

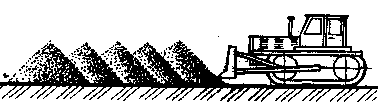

Укладку перемещаемого бульдозером грунта в насыпь выполняют различными способами а – «от себя» б – «на себя» в – «вполуприжим» г – «вприжим».
в) г)
а – «от себя» б – «на себя» в – «вполуприжим» г – «вприжим»
Рис. Способы укладки грунта бульдозером в насыпь
12. Возведение насыпей, разработка выемок и грунтовых карьеров скреперами
Скреперы предназначены для разработки и транспортирования грунта на сравнительно большие расстояния. Разработку грунта в выемках или грунтовых карьерах производят в шахматной последовательности по ребристо-шахматной или траншейно-гребенчатой схемам.
Рис. Ребристо-шахматная (А) и траншейно-гребенчатая (Б) схемы схема набора грунта скрепером
В плотных неразрыхленных грунтах применяют ребристо-шахматную схему набора, которая обеспечивает хорошее наполнение ковша. Для лучшего наполнения ковша скрепера применяют рыхление плотных грунтов и производят зарезание с помощью тракторов-толкачей.
Скреперы применяют преимущественно для разработки сравнительно легких грунтов. Плотные грунты требуют предварительного рыхления.
Скреперы не могут быть использованы на заболоченных участках, при переувлажненных глинистых грунтах, в сыпучих песках и при грунтах с включениями крупных камней.

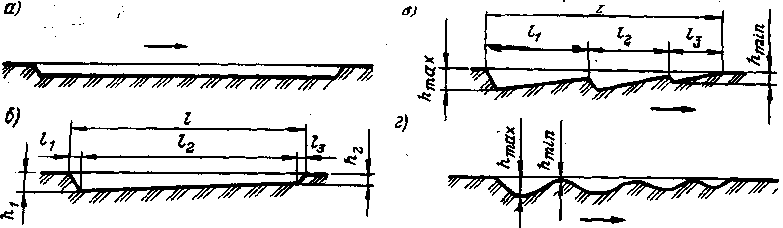

Зарезание грунта скреперами осуществляют несколькими способами.
а – плотных грунтов; б - рыхлых; в – средней плотности; г –песчаных
Рис. Способы зарезания грунтов скрепером (стрелкой показано направление движения скрепера)
Зарезание грунта гребенчатым способом выполняют волнообразно с попеременным заглублением ковша. Для получения более ровного забоя каждое последующее зарезание грунта производят на одной и той же полосе с перекрытием гребней, для чего каждый следующий набор грунта начинают, отступив на 2–3 м от начала предыдущего.
Работы по сооружению насыпи земляного полотна организуют таким образом, чтобы осуществлять загрузку и движение груженых машин вниз под уклон. Разработку выемок ведут в одну смежную насыпь или одновременно в две насыпи; во втором случае движение скреперов происходит сквозное без разворотов в выемке. При близком расположении двух выемок и насыпи между ними можно вести разработку обоих выемок, одновременно перемещая грунт в одну насыпь.
Насыпи отсыпают параллельными полосами при движении скрепера вдоль оси дороги в последовательности от краев к середине.
Разгрузку скреперов производят только на ходу при прямолинейном движении с малой скоростью (1-3 км/ч). Разгрузка позволяет производить послойную укладку грунта. Кромку ножа скрепера устанавливают на уровне, обеспечивающем требуемую толщину слоя грунта.
Движение порожних скреперов используют для выравнивания и планировки подъездных дорог.
