9. Способы разработки выемок экскаваторами с транспортированием грунта в насыпь и кавальер

Экскаваторы применяют для разработки грунта в выемках с погрузкой в транспортные средства; полувыемках на косогоре с отсыпкой в полунасыпь и в выемках с отсыпкой грунта в кавальер.

Э кскаватором, оборудованным драглайном или обратной лопа­той, разрабатывают грунт с поверхности забоя и ниже своей стонки с погрузкой грунта на транспорт­ные средства. Экскаватор, оборудованный прямой лопатой, разрабатывает грунт выше своей стоянки.

Рис. Схема работы экскаватора драглайна и обратной лопаты

Экскаватор, оборудованный прямой лопатой в настоящее время используются сравнительно редко. Преимущество экскаваторов, оборудованных драглайном или обратной лопа­той в том, что грунт разрабатывают ниже опорной поверхности гусениц или колес экскаватора. Следовательно, не требуется специально подготавливать забой, как для экскаваторов с прямой лопатой.

Выбор типа экскаватора связан со свойствами грунтов и их со­стоянием, объемом работ и сроками выполнения, а также наличием тран­спортных средств.

1- въезд и выезд из забоя; 2 – направление движения автомобилей-самосвалов

под погрузку; 3 - направление движения груженых автомобилей-самосвалов

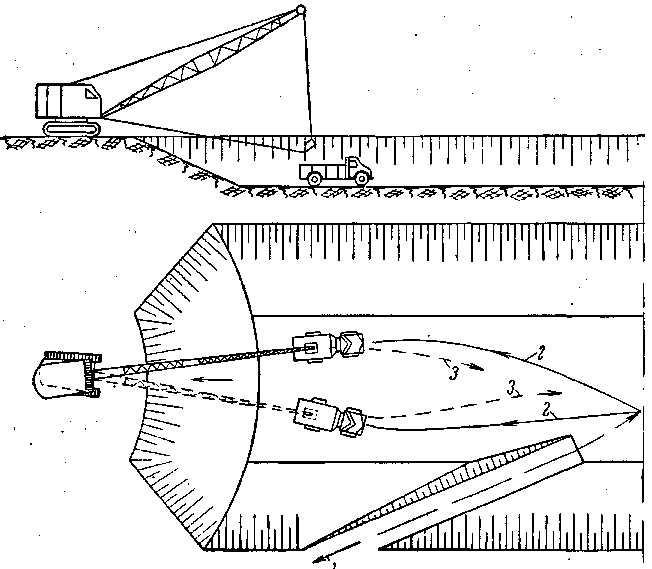

Рис. Схема челночного метода разработки грунта в выемке драглайном

1 – выемка; 2–кавальеры

Рис. Схема разработки широких выемок драглайном продоль­ным способом

с зигзагообразным перемещением экскаватора по мере их разработки

Драглайн обычно используют для разработки и погрузки грун­та по челночному способу. Автомобили-самосвалы (не менее двух) подают по дну забоя для погрузки. Применение данного способа позволяет сократить величину подъема загруженного ков­ша при погрузке грунта в автомобиль-самосвал на глубину разра­батываемого забоя, разгружать ковш почти на ходу, работать ма­лыми углами поворота стрелы и разрабатывать забой минимальной ширины, чем сокращается число передвижек драглайна.

При продольной разработке драглайном широких выемок целесообраз­но зигзагообразное передвижение экскаватора под углом 20 – 30° к оси выемки. Тогда с одной проходки экскаватора можно укладывать грунт в от­валы по обе стороны выемки и разрабатывать ее на полную шири­ну при наименьшем угле поворота драглайна.

Грунт в выемках, разрабатываемых экскаватором, обычно не добирают на 0,20 м (по отношению к проектным отметкам). Не­добор грунта ориентировочно составляет до 10 % общего объема выемки. В последующем грунт добирают драглайном с погрузкой в автомобили-самосвалы или грунтовые уступы на отко­сах выемки срезают бульдозером.

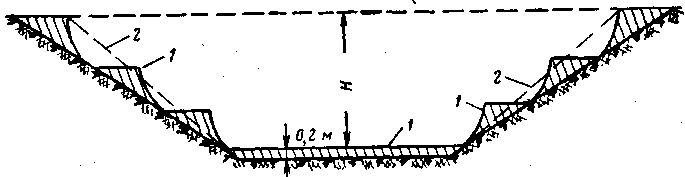

Рис. Схема для определения недобора грунта в выемке 1 – недобранный грунт экскаватором; 2 – равновеликая площадь грунта для подсчета его недобора

10. Способы отсыпки насыпей земляного полотна

1– Способ послойной отсыпки насыпи.

Доставленный на место строительства насыпи грунт уклады­вают последовательно в определенном порядке в за­висимости от рельефа местности, конструкции земляного полотна и некоторых других факторов. Обычно укладку грунта ведут таким обра­зом, чтобы образовался ровный слой определенной толщины, который сравнительно легко можно уплот­нить. Последовательно укладывая слои грунта один на другой, дово­дят насыпь до нужной высоты (про­ектной отметки).

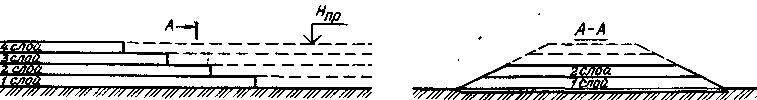

Рис. Послойная отсыпка насыпи

Основное достоинство этого спосо­ба – получение насыпи с требуемой плотностью грунта в любой ее части. Кроме того, послойная укладка грун­та позволяет вести отсыпку насыпей из разных грунтов. При послойном способе отсыпки насыпи основные работы ведут на двух участках оди­наковой длины – на одном создают слой грунта, на втором уплотняют его.

2– Способ отсыпки на­сыпи с головы.

При возведении земляного полот­на на участках пересечения оврага с крутыми склонами произвести послойную укладку грунта становится невозможно. В таких слу­чаях применяют способ отсыпки на­сыпи с головы.

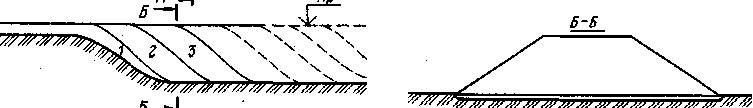

Рис. Способ отсыпки на­сыпи с головы

При этом способе грунт в насыпь с самого начала от­сыпают до проектной отметки, а на­ращивание ее происходит непрерыв­но в торце до тех пор, пока она не пересечет весь участок оврага.

Основным недостатком этого способа является трудность уплот­нения грунта всей насыпи. Оконча­тельное уплотнение происходит в ре­зультате постепенной осадки насыпи под действием массы грунта.

3 – Комбиниро­ванный способ.

Сущность его состоит в соче­тании отсыпки с головы и послойной (рис. 3). Например, при сооружении насыпи на болоте можно нижнюю ее часть от минерального дна до поверхности болота вести по способу с головы, а верхнюю отсыпать послойно.

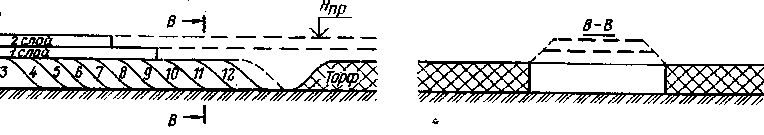

Рис. Комбиниро­ванный способ

Грунты, получаемые при разра­ботке выемок, используют для воз­ведения насыпей.

Основную массу грунта получают в грунтовых карьерах, расположен­ных на различных расстояниях от строящейся дороги. Для выполнения основных работ применяют бульдо­зеры, скреперы, экскаваторы и фрон­тальные погрузчики с транспортны­ми средствами.
