7. Оптимальная влажность грунта и методика её определения
Максимальная плотность является основной исходной характеристикой при назначении коэффициента уплотнения грунта в теле насыпи и контроле качества уплотнения.
О
птимальная
влажность служит одним из критериев
для оценки возможности и методов
использования грунта для отсыпки
насыпи, а также является важным
параметром технологического процесса
уплотнения.
Испытание проводится в приборе Союздорнии для стандартного уплотнения.

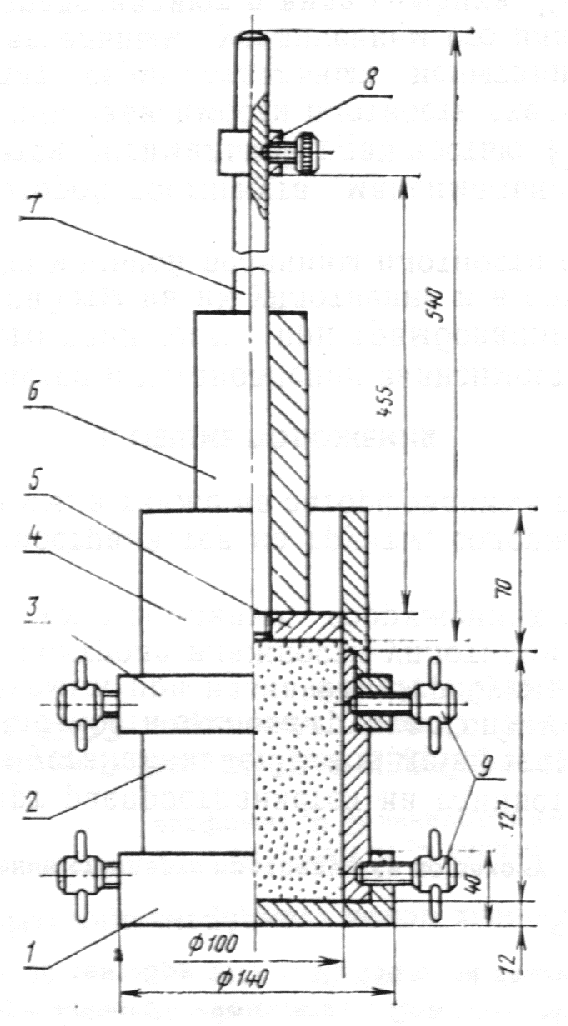

Рис. Схема прибора Союздорнии для стандартного уплотнения грунтов1 – поддон; 2 – разъемный цилиндр емкостью 1000 см3; 3 – кольцо; 4 – насадка; 5 – наковальня; 6 – груз массой 2,5 кг; 7 – направляющий стержень; 8 – ограничительное кольцо; 9 – зажимные винты.
По полученным в результате испытаний значениям плотности и влажности уплотненных образцов определяют плотность скелета (сухого) грунта (ск) с погрешностью до 0,01 г/см3
С
троят
график зависимости плотности скелета
от влажности грунта,
откладывая по оси абсцисс влажность
уплотненных образцов в масштабе
1 см –2%, а по оси
ординат – плотность
скелета грунта в масштабе 1
см – 0,05
г/см3. Находят максимум полученной
зависимости и соответствующие ему
величины максимальной плотности скелета
грунта (ск)
на оси ординат и оптимальной влажности
(Wопт) на оси
абсцисс.
Точность считывания значений должна быть для макс – 0,01 г/см3, а для Wопт – 0,1%.

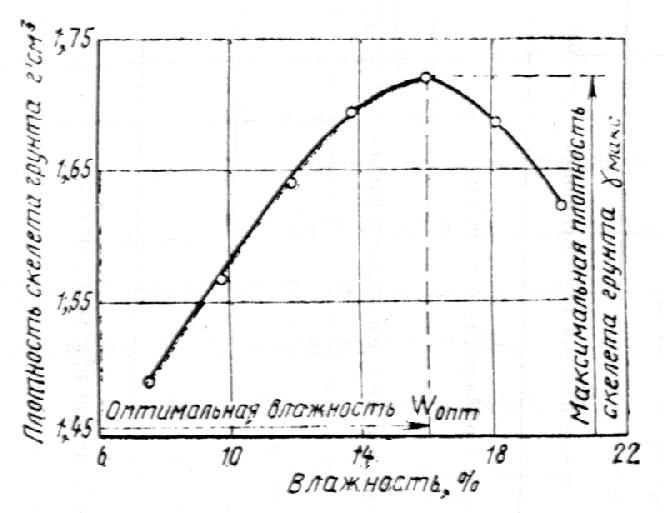

Рис. Пример построения графика зависимости плотности скелета грунта от влажности при стандартном уплотнении
8. Методы контроля качества уплотнения грунтов
При операционном контроле качества уплотнения грунтов допускается (СНиП 3.06.03-85) использовать ускоренные и полевые экспресс-методы и приборы.
В полевых условиях плотность и влажность грунтов можно определять
1
–
по принципу объемно-весового метода с
помощью модернизированного
плотномера-влагомера Н. П. Ковалева.

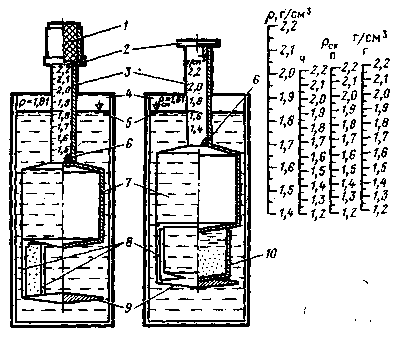

Рис. Плотномер-влагомер Н. П. Ковалева
Основной частью прибора является поплавковое устройство. Оно состоит из корпуса 7 с трубкой 3, на которой нанесены применительно к различным грунтам четыре шкалы. Одна шкала (р) предназначена для определения плотности их скелета рск: "Ч" – гумусовых, "П" – песчаных и "Г" – глинистых грунтов. Заканчивается трубка крышкой 2.
Внутри трубки находится тарировочный груз 6. Для обеспечения устойчивости поплавка в вертикальном положении к нему с помощью стоек 8 прикреплен поддон 9 в виде массивного диска. Поплавковое устройство находится в футляре-резервуаре 4 как при испытаниях, так и в транспортном положении.
При определении плотности влажного грунта в резервуар заливают воду до зафиксированной внутренней отметки уровня 5 и опускают поплавок без сосуда 10. На крышку поплавка устанавливают режущее кольцо 1 с пробой грунта, взятой из земляного полотна, и по уровню воды на шкале определяют плотность (г/см3) влажного грунта.
Для определения плотности скелета пробу грунта высыпают из режущего кольца в сосуд 10, наливают в него воду и тщательно перемешивают до ликвидации комков. После выхода пузырьков воздуха из разжиженного грунта сосуд устанавливают на поддон, поплавок погружают в воду и по шкале, соответствующей виду грунта, определяют плотность его скелета.
Влажность грунта определяют по специальным номограммам или по формуле
2– Методом лунки (методом замещения объема).
На уплотненном слое грунта выравнивают небольшую площадку и выкапывают лунку глубиной 3/4 толщины слоя и объемом 6-10 л.
Г
рунт
из лунки тщательно собирают и
определяют его массу.
Для определения объема лунки над ней устанавливают двойную жестяную воронку (рис. 2).
Рис. Определение плотности грунта методом лунки
В лунку и нижнюю воронку засыпают сухой песок с зернами размером до 2 мм (не содержащий глинистых и пылеватых частиц) с помощью мерного цилиндра вместимостью 0,1 — 0,25 л без встряхивания.
Вычитая из общего объема засыпанного песка его объем, находящийся в воронке, получают объем песка в лунке, т. е. объем лунки. Плотность грунта получают из отношения массы извлеченного из лунки грунта к объему лунки.
Влажность грунта определяют способом его высушивания до постоянной массы. Плотность скелета грунта определяют по формуле
3 – Динамический зонд (динамический пенетрометр)

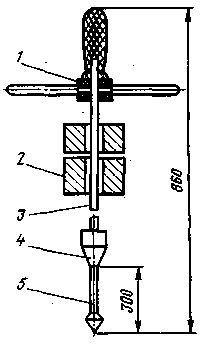

Прибор состоит
из штанги 5 с конусным наконечником,
направляющей 3 с
ограничителем
высоты подъема гири и рукояткой 1,
наковальни 4 и гири
2. Масса
гири 2,5 кг, площадь основания конуса
2 см2,
глубина зондирования 30 см от поверхности
слоя.
Рис. Динамический плотномер
При испытаниях прибор устанавливают вертикально и забивают гирей конусный наконечник. После забивки конуса на 20 см фиксируют количество ударов, необходимых для погружения конусного наконечника на последние 10 см глубины. После забивки наконечника на 30 см прибор с помощью ручек извлекают и приступают к испытаниям в следующей точке. При необходимости проведения в одном месте нескольких параллельных испытаний расстояние между точками зондирования должно быть не менее 30 см.
Качество уплотнения оценивают по условному динамическому сопротивлению грунта.
Для определения плотности грунта используют градуировочные графики или корреляционные зависимости.
При операционном контроле качества сооружения земляного полотна плотность грунта следует контролировать (СНиП 3.06.03-85) в каждом технологическом слое по оси земляного полотна и на расстоянии 1,5-2,0 м от бровки, а при ширине слоя более 20 м - также в промежутках между ними.
Контроль плотности грунта необходимо производить на каждой сменной захватке работы уплотняющих машин, но не реже чем через 200 м при высоте насыпи до 3 ми не реже чем через 50 м при высоте насыпи более 3 м.
Контроль плотности верхнего слоя следует производить не реже чем через 50 м.
Дополнительный контроль плотности необходимо производить в каждом слое засыпки пазух труб, над трубами, в конусах и в местах сопряжения с мостами.
Контроль плотности следует производить на глубине, равной 1/3 толщины уплотняемого слоя, но не менее 8 см.
Отклонения от требуемого значения коэффициента уплотнения в сторону уменьшения допускаются не более чем в 10 % определений от их общего числа и не более чем на 0,04.
Контроль влажности используемого грунта следует производить, как правило, в месте его получения (в резерве, карьере) не реже одного раза в смену и обязательно при выпадении осадков.
