2. Возведение насыпей из грунтов боковых резервов бульдозерами

Бульдозеры наиболее эффективны при возведении насыпей высотой 1-2 м из грунта боковых резервов. Они позволяют механизировать практически весь комплекс работ, за исключением окончательной планировки поверхности земляного полотна и выработанных боковых резервов, которые обычно выполняются автогрейдером.

Для повышения производительности бульдозеров и уменьшении потерь грунта при перемещении из резерва в насыпь, зарезание грунта следует производить в траншеях, располагаемых поперек резерва, оставляя перемычки между траншеями шириной до 1 м.

Разработку траншей начинают на расстоянии от подошвы насыпи, обеспечивающем полный выбор грунта отвалом бульдозера. Вырезанный грунт перемещают в насыпь до оси дороги. Каждое последующее зарезание начинают, отступая от начала предыдущего, но не дальше внешней кромки бокового резерва, а перемещаемый в насыпь грунт укладывают впритык к уложенному ранее. При последовательной разработке траншей на всей длине рабочей захватки осуществляется отсыпка первого слоя насыпи на половине ее ширины.

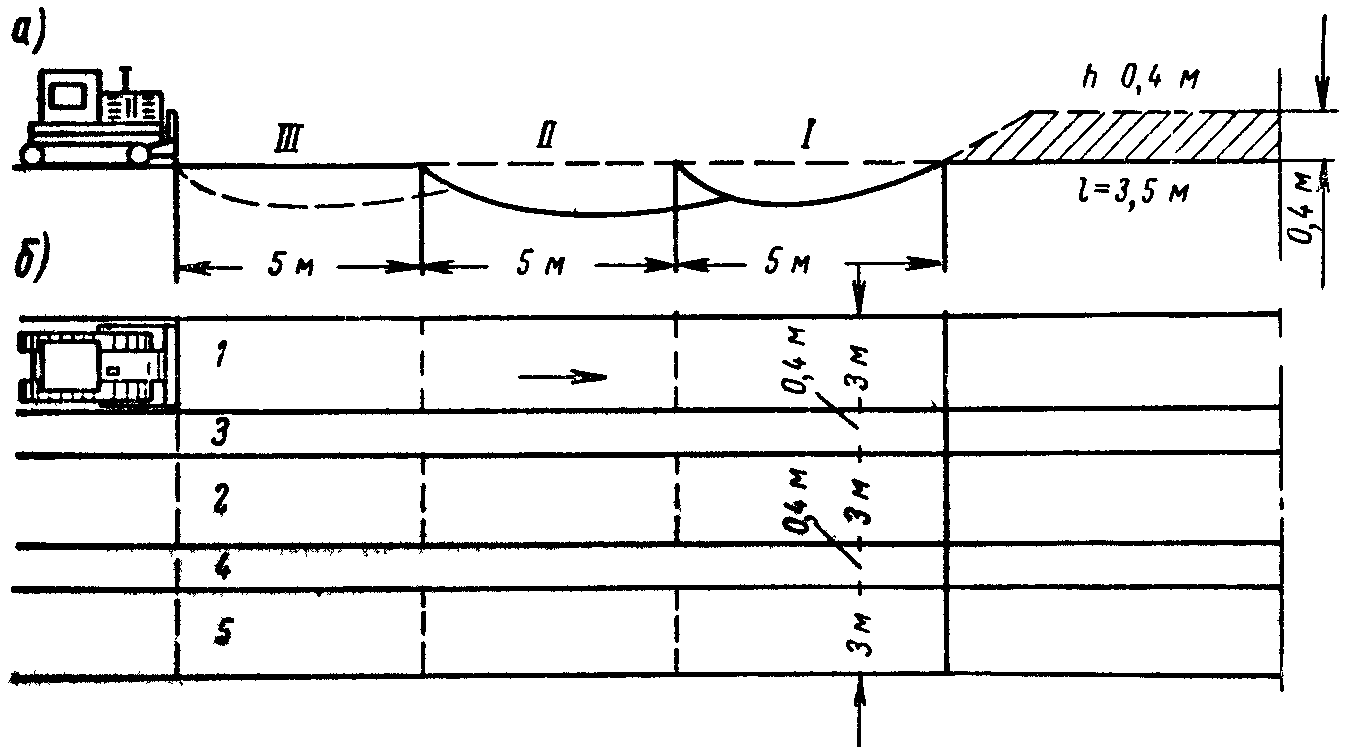

а – последовательность зарезания (I, II, III); б –план разработки резерва

1, 2, 5 – траншеи; 3, 4 — стенки траншей; 1–5 – очередность разработки грунта

в тран­шеях и стенках

Рис. Возведение насыпи из боковых резервов по траншейно-полосной схеме

Аналогично производится отсыпка насыпи на второй половине ее ширины из противоположного бокового резерва, а также последующих слоев.

Работы по возведению насыпи следует осуществлять попеременно на двух половинах ее ширины или на двух смежных захватах, на одной из которых отсыпают насыпь, a на другой - послойно разравнивают и уплотняют грунт с увлажнением при необходимости до оптимальной влажности.

В зависимости от сменного объема работ, резервы могут разрабатываться одновременно с обеих сторон насыпи отдельными бульдозерами или их звеньями.

Разработка технологических траншей на глубину более 1 м не допускается из-за обрушений грунтовых стенок (перемычек). Поэтому при глубине резервов более 1 м их разработку следует вести в два слоя, предварительно срезав и переместив и насыпь ранее оставленные стенки. Оставлять грунтовые перемычки на длительное время не рекомендуется потому, что при выпадении дождей они препятствуют водоотводу из резерва.

Зарезание в траншее при более легких по степени разработки грунтах следует вести равномерной прямоугольной стружкой, при средних грунтах - клиновидной и при тяжелых - гребенчатой.

Для повышения производительности бульдозеров тяжелые и сухие грунты в резервах следует предварительно разрыхлять рыхлителем, монтируемым на обратной стороне отвала бульдозера, бульдозерно- рыхлительным агрегатом или прицепным рыхлителем. В этом случае траншейный способ разработки не применяется.

3. Возведение насыпей из грунтов боковых резервов скреперами

Возведение насыпей из грунтов боковых резервов скреперами целесообразно производить при высоте насыпей до 2,5-3 м. При этом для сокращения стоимости работ можно применять комбинированный способ возведения насыпей: до высоты 1,5-2 м бульдозерами, а выше 1,5-2 м - скреперами.

В зависимости от высоты, ширины и протяженности насыпи необходимо назначать рациональные расстояния между въездами на насыпь из резерва и съездами с нее.

Расстояния между въездами на насыпь и съездами с нее при невысоких насыпях с разностью отметок дна резерва и верха насыпи до 1,5- 2 м целесообразно принимать равными 50-80 м, а при более высоких насыпях с разностью отметок до 3-4 м их необходимо увеличивать до 100-120 м.

Въезды и съезды располагаются под углом по отношению к продольной оси насыпи таким образом, чтобы крутизна их не превышала для скреперов 18-20%, а поперечный уклон- 8-10%. При разности отметок насыпи и резерва до 1-1,5 м и пологих откосах (1:3; 1:4) насыпи въезды и съезды можно не устраивать.

При разработке грунта из двусторонних боковых резервах, работу скреперов следует вести по спиральной схеме с поперечной разгрузкой грунта в насыпи, что позволяет на протяжении одного кругового прохода осуществлять два зарезания и две разгрузки грунта. Работа по спиральной схеме возможна до разности отметок насыпи и резерва 1-1,5 м, при которой не требуется устройство въездов на земляное полотно. При отсыпке верхней части насыпи с более высокой разностью отметок, когда необходимо устройство въездов и съездов, работу скреперов следует вести по обычной эллиптической схеме.

Р аботу скреперов следует организовывать колоннами в шесть-восемь и более машин, что обеспечивает лучшие условия работы скреперов и более полное использование сопутствующих машин (рыхлителей, катков и др.).

При движении скрепера с одновременным разравниванием слоя создаются лучшие условия для уплотнения грунта и движения скреперов с повышенными скоростями.

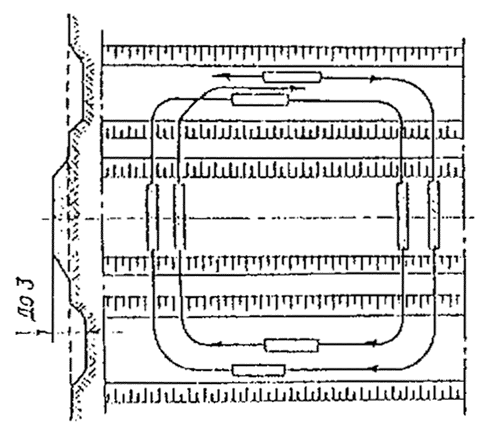

Рис. Схема возведения насыпи из двухсторонних боковых резервов скреперами

с движением их по спиральной схеме

Песчаные грунты следует выгружать слоями 10-15 см, а глинистые - слоями 20-25 см.

Отсыпку слоя грунта следует производить способом «от себя», чтобы использовать проезд груженого скрепера для уплотнения ранее уложенных участков.
