Краткая характеристика защитных средств

Диэлектрические резиновые защитные средства – перчатки, галоши, боты ковры изготовляются из специальной диэлектрической резины обладающей высокой электрической прочностью и хорошей эластичностью.

Диэлектрические перчатки изготовляются двух типов: для электроустановок до 1000 В, в которых они применяются как основное защитное средство при работах под напряжением. Эти перчатки запрещается применять в электроустановках выше 1000 В, в которых они применяются как дополнительное защитное средство при работах с помощью основных изолирующих защитных средств (штанг, указателей высокого напряжения, изолирующих и электроизмерительных клещей и т.п.); кроме того, эти перчатки используют без применения других защитных средств при операциях с приводами разъединителей, выключателей и другой аппаратуры напряжением выше 1000В. Перчатки предназначенные для электроустановок выше 1000В, могут применяться в электроустановках до 1000 В в качестве основного защитного средства. Перчатки следует надевать на руку на полную их глубину, натянув раструб перчатки на рукава одежды. Недопустимо завертывать края перчаток или спускать поверх них рукава одежды.

Диэлектрические галоши и боты как дополнительные защитные средства применяются при операциях, выполняемых с помощью основных защитных средств. При этом боты могут применяться как в закрытых, так и открытых электроустановках любого напряжения, а галоши – только в закрытых электроустановках напряжением до 1000В включительно. Кроме того, диэлектрические галоши и боты используются в качестве защиты от шаговых напряжений в электроустановках любого типа, в том числе на воздушных линиях электропередачи. Диэлектрические галоши и боты надеваются на обычную обувь, которая должна быть чистой и сухой.

Диэлектрические ковры применяются в помещениях с повышенной опасностью и особо опасных по условиям поражения током. Они расстилаются по полу перед оборудованием, где возможно соприкосновение с токоведущими частями, находящимися под напряжением до 1000 В, при эксплуатационно-ремонтном обслуживании, в том числе перед щитами и сборками, у колец щеточного аппарата генераторов и электродвигателей, на испытательных стендах и т.п. Они применяются также в местах, где производятся включение и отключение рубильников, разъединителей, выключателей, управление реостатами и другие операции с коммутационными и пусковыми аппаратами любого напряжения. Диэлектрические ковры должны иметь размер не менее 75х75 см.. В сырых и пыльных помещениях диэлектрические свойства ковров резко ухудшаются, поэтому в таких помещениях вместо ковров должны применяться изолирующие подставки.

Изолирующие подставки предназначены для изоляции от пола в установках любого напряжения. Применяются они в помещениях с повышенной опасностью и особо опасных по условиям поражения током. Подставка представляет собой деревянный решетчатый настил размером не мене 50х50 см. Без металлических деталей, укрепленный на конусообразных фарфоровых или пластмассовых изоляторах. Изолирующие подставки применяются при операциях с предохранителями, пусковыми устройствами электродвигателей, приводами разъединителей и выключателей в закрытых электроустановках любого напряжения, если при этом не применяются диэлектрические перчатки. В сырых и пыльных помещениях они используются вместо диэлектрических ковриков.

Инструмент слесарно-монтажный с изолирующими рукоятками предназначен для производства работ под напряжением в электроустановках до 1000 В. Изолированные рукоятки инструмента должны быть не менее 100 мм. И должны иметь упоры-утолщения изоляции, препятствующее соскальзыванию и прикосновению руки работающего к изолированным металлическим частям инструмента. При работе под напряжением инструментом с изолирующими рукоятками монтер должен стоять на изолирующем основании или иметь на ногах диэлектрические галоши, быть в головном уборе, рукава должны быть опущены и застегнуты.

Изолирующая штанга – это стержень их изоляционного материала, которым человек может касаться частей электроустановки, находящихся под напряжением. Штанги применяются в установках всех напряжений. Штанги бывают: оперативные, предназначенные для включения и отключения однополюсных разъединителей, наложения на токоведущие части временных переносных защитных заземлений и других операций, и измерительные, предназначенные для измерений в электроустановках, находящихся в работе (проверка распределения напряжения по изоляторам гирлянды, измерения сопротивления контактных зажимов на проводах воздушных линий электропередачи и пр.). Существуют и так называемые универсальные штанги со сменными головками (рабочими частями), которыми можно выполнять различные операции, в том числе те, которые выполняются оперативными штангами, а также установку и снятие предохранителей, изолирующих накладок и т.п.

При операциях со штангой должны применяться диэлектрические перчатки. Без перчаток можно работать лишь в установках до 1000В, а также измерительными штангами на линиях электропередачи и подстанциях любого напряжения.

Изолирующие клещи предназначены для установки и снятия под напряжением трубчатых патронов предохранителей, установки и снятия с ножей рубильников и разъединителей изолирующих накладок, установки и снятия ограждающих перегородок для выполнения других аналогичных работ. Применяются в установках до 35 кВ включительно. При пользовании клещами в электроустановках выше 1000В работающий должен иметь на руках диэлектрические перчатки, а при снятии и установке предохранителей под напряжением он должен пользоваться, кроме того, защитными очками.

Электроизмерительные клещи – прибор, предназначенный для измерения электрических величин: тока, напряжения, мощности, фазового угла и др. – без разрыва таковой цепи и без нарушения ее работы. Соответственно измеряемым существуют клещевые амперметры, ампервольтметры, ваттметры и фазометры. Наибольшее распространение получили клещевые амперметры, которые обычно называют токоизмерительными клещами. Они служат для быстрого измерения тока в проводнике без разрыва и без вывода его из работы. Электроизмерительные клещи применяют в установках до 10 кв включительно. Клещи бывают одноручные для установок до 1000 В и двуручные для установок от 2 до 10 кв включительно. Измерения клещами могут производиться как на голых токоведущих частях (шины, провод), так и на токоведущих частях, покрытых изоляцией (кабель, трубчатый предохранитель и т.п.). При этом в установках выше 1000 В необходимо пользоваться диэлектрическими перчатками.

Указатель напряжения – переносной прибор. предназначенный для проверки наличия или отсутствия напряжения на токоведущей части. Такая проверка необходима, например, при работе непосредственно токоведущих частях, при контроле исправности электроустановок, отыскании повреждений в электроустановке, проверке электрической схемы и т.п. Во всех этих случаях требуется установить лишь наличие или отсутствие напряжения, но не его значение, которое, как правило, известно. Все указатели имеют световой сигнал, загорание которого свидетельствует о наличии напряжения на проверяемой части. Указатели применяются в электроустановках до 1000В и выше. Указатели применяемые в электроустановках до 1000В (ранее их именовали токоискателями), делятся на двухполюсные о однополюсные.

Двухполюсные указатели требуют прикосновения к двум частям электроустановки, между которыми необходимо определить наличие или отсутствие напряжения, поэтому они имеют по два щупа и относительно большую длину. Принцип их действия- свечение неоновой лампочки или лампы накаливания (мощность не более 10 Вт) при прохождении через нее тока, обусловленного разностью потенциалов между двумя частями электрической установки, к которым прикасается указатель. Двухполюсные указатели могут применяться в установках переменного и постоянного тока.

Однополюсные указатели предназначены для определения наличия или отсутствия напряжения на токоведущей части относительно земли. Принцип их действия – свечение неоновой лампочки при прохождении через нее тока, обусловленного наличием на этой части. Они требуют прикосновения лишь к одной, проверяемой токоведущей части. Связь с землей обеспечивается через тело человека, который пальцем руки создает контакт с цепью указателя и имеет электрическую связь с землей за счет непосредственного контакта с ней либо за счет емкости человека – земля. Однополюсной указатель изготовляется обычно в виде автоматической ручки с изолированным корпусом. В корпусе, имеющем смотровое отверстие, размещены сигнальная неоновая лампочка и добавочное сопротивление; на нижнем конце корпуса укреплен металлический щуп, а на верхнем – плоский металлический контакт, которого оператор касается пальцем. Однополюсной указатель может применяться только в установках переменного тока, поскольку при постоянном токе его лампочка не горит и при наличии напряжения. Его рекомендуется применять при проверке схем вторичной коммутации, определении фазного провода в электрических счетчиках, ламповых патронах, выключателях, предохранителях и т.п.

Пользование напряжения ми напряжения до 1000 В производится без применения других защитных средств.

Правила запрещают применять вместо указателя напряжения так называемую контрольную лампу – лампу накаливания, ввернутую в патрон, заряженный двумя короткими проводами. Это запрещение вызвано тем , что при случайном включении лампы на напряжение больше, чем она рассчитана, или при ударе лампы о твердый предмет возможен взрыв ее колбы и как следствие ранение оператора.

Указатели выше 1000 В, называемые также указателями высокого напряжения (УВН), действуют на принципе свечения неоновой лампочки при прохождении через нее емкостного тока, т.е. зарядного тока конденсатора, включенного последовательно с лампочкой. Эти указатели пригодны лишь для установок переменного тока, и приближать их надо только к одной фазе. При пользовании указателем оператор должен применять диэлектрические перчатки.

Каждый раз перед применением УВН необходимо произвести наружный осмотр его, чтобы убедиться в отсутствии внешних повреждений, и проверить исправность его действия, т.е. способность подавать сигнал. Такая проверка производится путем приближения контакта наконечника указателя к токоведущим частям электроустановки, заведомо находящейся под напряжением. Проверка исправности может производиться и с помощью специальных приборов – переносных источников высокого напряжения, а также с помощью мегомметра и, наконец, путем приближения контакта-наконечника указателя к свече зажигания работающего двигателя автомобиля или мотоцикла. Указатели запрещается заземлять, так как они и без заземления обеспечивают достаточно четкий сигнал; к тому же заземляющий провод может, прикоснувшись к токоведущим частям, явиться причиной несчастного случая. Лишь в некоторых случаях, когда емкость указателя относительно заземленных предметов оказывается весьма малой (например, при работах на деревянных опорах воздушных линий электропередачи до 20 кВ и т.п.), указатель напряжения необходимо заземлять.

Временные переносные ограждения защищают персонал, производящий работы в электроустановках, от случайного прикосновения и приближения к токоведущим частям, находящимся под напряжением, ограждают проходы в помещениях, в которые вход работающим запрещен, а также препятствуют включению аппаратов. Ограждениями являются: специальные щиты, ограждения – клетки, изолирующие накладки, и т.п. щиты и ограждения-клетки изготовляют из дерева или других изоляционных материалов без металлических креплений. Сплошные щиты предназначены для ограждения работающих от случайного приближения к токоведущим частям, находящимся под напряжением, а решетчатые – для ограждения входа в камеры, проходов в соседние помещения и т.п.. Ограждения-клетки используют главным образом при работах в камерах масляных включений – при доливке масла, взятии проб масла и т.п.

Изолирующие накладки – пластины из резины (для установок до 1000 В) или гетинакса, текстолита и другого материала (для установок выше 1000В) предназначены для предотвращения приближения человека к токоведущим частям в тех случаях, когда нельзя оградить место работы щитами, например для ограждения находящихся под напряжением неподвижных контактов отключенного разъединителя.

В установках до 1000 В накладки применяются также для предупреждения ошибочного включения рубильника.

Временные переносные защитные заземления предназначены для защиты от поражения током людей, выполняющих работы на отключенных токоведущих частях электроустановки, при случайном появлении на них напряжения (в результате ошибочного включения установки; падения провода, находящегося под напряжением, на отключенные токоведущие части разрядка молнии в установку или вблизи нее и др.). Устранение возникшей при этом опасности обеспечивается соединением накоротко между собой и заземлением всех фаз отключенного участка установки с помощью стационарных заземляющих разъединителей, а где их нет – с помощью временных переносных защитных заземлений. Благодаря этому на таком участке в случае его включения напряжения токоведущих частей относительно друг друга и относительно земли окажется незначительным и, как правило, безопасным для человека. Вместе с тем короткое замыкание вызовет быстрое отключение установки релейной защитой от источника питания или перегорание предохранителей. Переносные заземления – это один или насколько соединенных между собой отрезков голого медного многожильного провода, снабженных зажимами для присоединения к токоведущим частям и заземляющему устройству. Сечение проводников определяется расчетом на термическую стойкость при коротком замыкании и должно быть не менее 25 мм² в установках выше 1000 В и 16 мм² в установках до 1000 В. сечение переносного заземления, применяемого для снятия заряда с проводов при проведении электрических испытаний аппаратуры и испытываемого оборудования, должно быть не менее 4мм², а применяемого для заземления изолированного от опор грозозащитного троса линий электропередачи, а также передвижных установок ( лаборатории, мастерские и т.п.), не менее 10 мм²

Защитные очки. Среди множества типов защитных очков, изготовляемых отечественной промышленностью, наиболее подходящим для применения в электроустановках являются следующие: герметические ПО-«, коробчатые С-12, шоферские №1879-М и 1880-М, летно-шоферские С-1.

Предохранительные монтерские пояса предназначенные для работ на опорах воздушных линий, на конструкциях или оборудовании распределительных устройств и т.п. Они имеют три основные части: кушак, строп и карабин. Некоторые пояса имеют, кроме того, плечевые лямки.

Основное требование, которому должен удовлетворять пояс, -высокая механическая прочность, исключающая обрывы или поломки его деталей как правило при нормальных условиях работы, так и в случаи срыва и зависания работающего на стропе или страховочном канате. Пояса должны испытываться через 6 месяцев грузом 225 кг в течении 5 минут.

Монтерские когти служат для подъема на опоры воздушных линий. При этом для подъема на деревянные опоры применяются серповидные когти, а на железобетонные опоры круглого сечения – когти различной конструкций, наиболее совершенными из которых являются тросовые когти. Каждые 6 месяцев когти должны испытываться грузом 135 кг. в течении 5 минут.

ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ ЗАЩИТНЫХ СРЕДСТВ

Для проверки диэлектрических свойств все изолирующие защитные средства, находящиеся в эксплуатации, подвергаются периодическим электрическим испытаниям повышенным напряжением 50 Гц. Лишь штанги предназначенные исключительно для наложения временных заземлений и не имеющих металлических звеньев, и изолирующие подставки, а на объектах Минэнерго СССР еще и диэлектрические ковры периодическим испытаниям не подвергаются.

На защитные средства, выдержавшие периодические электрические испытания (исключая инструмент с изолирующими рукоятками и указателями напряжения до 1000В ) наносится на один из следующих штампов:

а) на диэлектрические болты, а также ковры и перчатки, предназначенные для установок выше 1000В:

№___________________________

Годно в электроустановках выше 1000 В

До___________________________ 200____ г.

Как дополнительное защитное средство

____________________________________________

(название лаборатории)

б) на другие изолирующие защитные средства – штанги, перчатки до 1000 В, галоши, ковры до 1000В, клещи изолирующие и электроизмерительные, УВН и изолирующие накладки:

№ _______________________________

Годно до ___________________________________ кВ

до ________________________________200 _______ г.

________________________________________________________

(название лаборатории)

ЗАДАНИЯ И УКАЗАНИЯ К ПРОВЕДЕНИЮ РАБОТЫ

1. Ознакомиться с электрозащитными средствами, представленными на стенде.

2. Изучить характеристики электрозащитных средств.

СОДЕРЖАНИЕ ОТЧЕТА

1. Изложение цели лабораторной работы.

2. Классификация электрозащитных средств и основные сведения об их устройстве, конструкции, области применения.

Лабораторная работа 2.

ИССЛЕДОВАНИЕ МЕТОДОВ И СРЕДСТВ ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЙ ЗАЩИТНЫХ ЗАЗЕМЛЕНИЙ

Цель работы: ознакомление с устройством защитных заземлений в подземных горных выработках, изучение методов и приборов, овладение техникой измерения переходных сопротивлений шахтных защитных измерений.

Основные положения по работе для обеспечения электробезопастности обслживающего электроустановки персонала при прикосновении к металлическим частям электроустановок или металлическим конструкциям, нормально не находящимся под напряжением, но приобретающий опасный потенциал в результате повреждения изоляции токоведущих частей, в подземных выработках применяется защитное заземление. Защитное заземление - преднамерное электрическое соединение с землей или ее эквивалентом металлических частей машин и механизмов, которые нормально не находятся под напряжением, но могут оказатся при повреждении изоляции токоведущих частей.

Защитное заземление при случайном появлении напряжения на металлических частях создает дополнительный путь утечки тока на землю, благодаря чему напряжение прикосновения и ток, проходящий через тело человека при прикосновении, снижаются до безопасной величины.

В подземных выработках шахт в соответствии с "Инструкцией по устройству" осмотру и измерению сопротивления шахтных заземлений [1] выпоняется общая заземляющая сеть путем непрырывного электрического соединения всех заземляемых объектов через броню и заземляющие жилы гибких кабелей с местными и главными заземлителями. Устройство защитной заземляющей сети приведено в [1,2].

Основным параметром защитного заземления, харектеризующим его эффективность в смысле обеспечения безопасных условий эксплуатации электрооборудования, является переходное сопротивление (сопротивление растеканию тока) шахтного заземления. Отношение падения наприжения на заземлителе к протекающему через него току называется сопротивлением растеканию тока или сопротивлением заземлителя.

Под сопротивлением шахтного заземления подразумевается суммарное сопротивление всех парарельно соединенных заземлителей (вкючая главные) и сопротивление оболочек кабелей и заземляющих проводников.

Сопротивление отдельного заземлителя или шахтного заземления может быть измерено методом амперметра-вольтметра (три измерения); методом амперметра-вольтметра (одно измерения) и специальными приборами:

-МПОЗ,М416 - в шахтах опасных по газу или пыли:

-МС-07,МС-06 - в шахтах не опасных по газу и пыли.

Схемы измерения сопротивления заземления приборами М1103,М416/1 и МС-08 показаны на рис.6.1,6.2,6.3, принцип работы приборов изложен в [2].

Схема измерения сопротивления заземлителя МО прибором М1103

Порядок выполнения работы.

Для определения переходного сопротивлений испытуемого заземлителя R₁ необходимо иметь вспомогательный заземлитель R₁ и зонт R₂ (заземлитель в зоне нулевого потенциала). Заемлители должны быть удалены друг от друга на расстоянии 15-20м.

Измерение сопротивления заземления методом амперметра вольтметра (одно измерение) производится по закону Ома одним измерением.

Амперметр вкючается в измерительную цепь последовательно и измеряет протекающий через заземлитель ток, а вольтметр подключается к испытуемого заземлителя.

Измерение сопротивления заземления измерителями МС-08,М1103 и М416. Схемы подключения приборов при измерении переходных сопротивлений защитных заземлений и порядок работы с измерителями приведены на крышках приборов.

Поочередно измерителями МС-08,М1103 и М416 производят измерения сопротивлений заземлителей R₁, R₂ и R₃.

Результаты измерений сопротивлений одиночных заземлителей различными методами и приборами должны быть занесены в таблицу.

Схема минимальная измерения сопротивления заземлителя прибором МС-08

Т аблица 1

Заземлители	Сопротивление заземлителей
	Измерение приборами			Метод амперметра-вольтметра
	МС-08	М1103	М416	3 измерения	1 измерение
R1
R2
R3

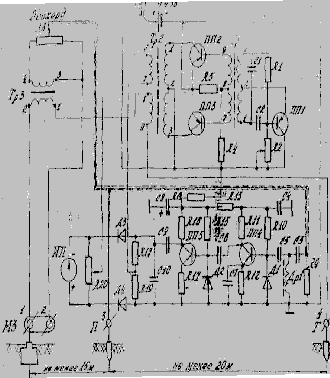

Схема принципиальная измерения сопротивления заземлителя прибором М418/1

Исследование влияния сопротивления вспомагательного заземлителя и зонда на результат измерения сопротивления заземления.

Подключить к одному из измерителей МС-08, М1103, М416 измеряемое заземление R₁, вспомогательный заземлитель R₃ и зонд R₂.

А. Произвести 5-6 измерений сопротивления заземлителя R₁ при различных значениях сопротивления заземлителя R₃ (5-6 значения сопротивления на магазине сопротивлений) при сопротивлении зонда R₂=70м.

Б. Произвести 5-6 измерений сопротивления заземлителя R₁ при различных значениях сопротивления зонда R₂ (5-6 значений сопротивления на магазине сопротивлений) при сопротивлении вспомогательного заземлителя R₂=15Ом.

Построить зависимость R₁=ƒ(R₃) и R₁=ƒ(R₂)

Содержание отчета

В отчете необходимо привести:

1. Краткие сведения об устройстве шахтного защитного заземления.

2. Схемы и краткое описание принципов работы приборов М1103, М416/1 и МС-08.

3. Результаты измерений единичных заземлителей различными методами и приборами.

4. Привести графики зависимостей измеряемого сопротивления заземления от сопротивления вспомогательного заземлителя и от сопротивления зонда.

Контрольные вопросы

1. Расскажите об устройстве защитных заземлений в подземных выработках.

2. Назовите методы измерения сопротивлений защитных заземлении.

3. Расскажите о конструкции и принципе работа приборов МС-08, М1103, М416 и порядке измерения сопротивлений заземлений этими приборами.

Лабораторная работа 3.

ДЕЙСТВИЕ ЭЛЕКТРИЧЕСКОГО ТОКА НА ОРГАНИЗМ ЧЕЛОВЕКА.

Цель работы: экспериментальным путём исследовать физиологическое действие электрических токов различных параметров на организм человека.

Содержание работы

1. Определение “порогового” и болевого значения электрического тока различных параметров

2. Определение зависимости сопротивления тела человека от частоты переменного тока

3. Определение зависимости сопротивления тела от напряжения

4. Определение зависимости “порогового” значения тока от частоты

Указания по выполнению работы

Определение порогового и болевого значения тока.

1. Включить в сеть с выключателем В1 генератор Г и дать ему прогреться

2. Установить входную частоту 50 Гц

3. Кнопкой К4 включить режим соответствующий опытам по переменному току

4. Регулятор входного напряжения установить в нулевое положение

5. Взять в обе руки электроды, включить выход генератора и плавно повышать напряжение. При этом заметить и записать показания вольтметра и миллиамперметра, при которых появляются первые ощущения, вызываемые током (пороговое значение)

6. Повышать напряжение дальше, сделать ещё 3-4 отсчёта до появления неприятных сокращений мускулов в руках, распространяющихся до плеч.

7. Записать показания приборов и снизить напряжение до нуля

8. Кнопкой К1 включить режим исследования на постоянном токе и произвести операции, как указано выше (пп. 1-7). Ещё раз следует подчеркнуть, что при производстве опытов на переменном токе необходимо избегать резких изменений напряжения и коммутационных переключений при напряжении, отличном от нуля (в том числе при переключении пределов измерения миллиамперметра).

Определение зависимости сопротивления тела человека от частоты.

Ничего не изменяя в схеме по сравнению с предыдущим опытом, установить частоту 20Гц и плавно повышать напряжение до тех пор, пока не появятся первые ощущения от тока, затем тот же опыт произвести при частотах 200, 2000, 10000, 20000 Герц. После этого определить среднее значение порогового тока ощущения для группы испытуемых.

Определение зависимости сопротивления тела человека от напряжения.

Полученные значения напряжений переменного и постоянного токов усредняют. По ним необходимо найти среднее сопротивление петли “рука-рука” для каждого отчёта. Построить зависимости сопротивления тела человека от величины напряжений переменного и постоянного токов. Целесообразно при построении частотных зависимостей по оси абсцисс откладывать не частоты, а их десятичные логарифмы.

Основными составляющими элементами схемы являются низкочастотный генератор Г, выпрямитель Д1-Д4 (выпрямительный мост ВМ) с фильтром С1-ДР-С2, диод Д, многопредельный вольтметр с пределами измерений 0-1000В, миллиамперметр МА, осциллограф, переключатели П1-П2 для рода тока (кнопки К1-К4 на лицевой части панели стенда), выключатель В1 для подачи питания на стенд. Переключение измерительных приборов соответствующий режим (переключатели П3-П4) и световых сигнальных табло (переключатель П7) производится автоматически с помощью реле (для простоты на схеме не показано).

Стенд питается от сети однофазного переменного тока напряжением 220В, для преобразования которого используется низкочастотный генератор типа Г3-33. Он является источником синусоидальных колебаний и имеет диапазон от 20 до 20000 Гц, перекрываемый тремя поддиапазонами (20 -200 Гц, 200-2000 Гц, 2000-20000 Гц). Переход от одного поддиапазона к другому осуществляется трёхпозиционным переключателем. Нормальная выходная мощность генератора 0.5 Вт, максимальная – 5 Вт, выходное сопротивление рассчитано на согласованные нагрузки от 50 до 50000 Ом. Изменение выходного напряжения ведётся плавно и также, ступенями через 1 ДБ двумя делителями.

В середине передней панели генератора помещена шкала установки частоты. Слева от неё расположен магнитоэлектрический индикатор выходного напряжения, справа ступенчатые регуляторы выходного напряжения. По обе стороны шкалы размещены: слева тумблер включения сети и сигнальная лампа, справа тумблер включения внешней нагрузки. Внизу (слева направо) находятся: переключатель “множитель”, ручка “регулятор выходного напряжения”, переключатель на четыре положения “выходное сопротивление” (аппаратура, входящая в состав генератора на схеме не показана).

Для получения выпрямленного и пульсирующего напряжения в схеме предусмотрены выпрямительное устройство Д1-Д4 (ВМ) и диод Д. Выходное напряжение различных параметров прикладывается к двум электродам “Э” цилиндрической формы, обеспечивающих хороший контакт с объектом.

Во всех случаях контролируется значение напряжения на электродах и тока, протекающего через объект многопредельными измерительными приборами, причём с помощью переключателя выбирается наиболее удобный предел. Включенный в схему электронный осциллограф позволяет в ходе эксперимента вести непрерывное визуальное наблюдение за формой кривой напряжения.

Подается напряжение на стенд через выключатель В1. Сигнальные лампы ЛС1-ЛС2 контролируют наличие напряжения в сети и на стенде соответственно.

При работе на стенде с целью выбора вида тока для исследования физиологического воздействия (непрерывного переменного тока различных частот, непрерывного постоянного тока, пульсирующего тока, импульсов прямоугольной формы) необходимо нажать на одну из кнопок К1-К4 (на схеме не указаны), которые включат соответствующее реле; контактами П1-П7 обеспечивается включение необходимых элементов схемы, в том числе сигнальных ламп.

Перед работой низкочастотный генератор должен быть прогрет в течение 3-5 минут.

Последовательность действий для определения некоторых параметров, о которых говорилось выше, заключается в следующем:

Определение порогового и болевого значения тока:

1. Включить генератор Г и дать ему прогреться

2. Установить выходную частоту 50Гц

3. Кнопкой К4 включить режим, соответствующий опытам на переменном токе

4. Регулятор выходного напряжения установить в нулевое

5. Взять в обе руки электроды, включить выход генератора и плавно повышать напряжение. При этом заметить и записать показания вольтметра и миллиамперметра, при которых появляются первые ощущения, вызываемые током (пороговое значение)

6. Повышать напряжение дальше, сделать ещё 3-4 отсчёта до появления неприятных сокращений мускулов в руках, распространяющихся до плеч.

7. Записать показания приборов и снизить напряжение до нуля

8. Кнопкой К1 включить режим исследования на постоянном токе и произвести операции, как указано выше (пп. 1-7). Ещё раз следует подчеркнуть, что при производстве опытов на переменном токе необходимо избегать резких изменений напряжения и коммутационных переключений при напряжении, отличном от нуля (в том числе при переключении пределов измерения миллиамперметра).

Лабораторная работа 4.

ПЕРВАЯ ПОМОЩЬ ПОСТРАДАВШИМ ОТ ЭЛЕКТРИЧЕСКОГО ТОКА

Цель работы: знакомство с оказанием первой помощи пострадавшим от электрического тока.
