Подведем итоги

По техническим возможностям ФНА, наиболее широко представленные на отечественном рынке, можно условно разбить на три группы:

• ролевые (capstan) с максимальной линиатурой до 150 lpi;

• барабанные среднего класса с максимальной линиатурой до 200 lpi;

• барабанные высокого класса с максимальной линиатурой 300 lpi и выше.

Анализируя параметры любого фотонаборного комплекса, нужно обязательно обращать внимание на сбалансированность технических параметров. Примерный набор соответствующих друг другу характеристик для этих трех групп ФНА приведен в табл. 4.

Имейте в виду, что отдельно взятый параметр, как правило, мало о чем говорит. В случае несоответствия характеристик определяющей из них является худшая!

Следует помнить, что далеко не все важные параметры ФНА и растрового процессора можно оценить по заявленным производителем техническим характеристикам. Это относится к жесткости растровой точки, величине геометрических искажений, чувствительности к колебаниям климатических условий, точности и качеству алгоритма растрирования, добротности конструкции, экономности использования пленки, возможности работы с полиэстером и т. д. Иногда деликатно замалчивается даже повторяемость! По отношению к этим характеристикам нужно проявить особое внимание, т. к. именно они определяют класс оборудования.

Далеко не всегда есть возможность приобрести оборудование, отвечающее всем поставленным требованиям. Какими параметрами можно пожертвовать, а какими не стоит? По мнению авторов, прежде всего стоит помнить о повторяемости. ФНА с высокой повторяемостью и относительно скромными остальными параметрами более предпочтителен, нежели автомат с обратным набором параметров. Хороший пример — Herkules Basic. При повторяемости 5 мкм и весьма добротной конструкции он обеспечивает максимальное разрешение 3386 dpi и минимальный размер пятна лазера 20 мкм (точка жесткая). Фотонаборы с низкой повторяемостью, прежде всего ролевые и некоторые барабанные, стоит приобретать либо при уверенности, что их возможностей достаточно на много лет вперед, либо при жестких финансовых ограничениях.

И последнее. Какими бы характеристиками не обладало оборудование, оно прежде всего должно работать, а не стоять. Для этого необходимо выполнение двух условий: наличие хорошей технической поддержки и грамотная эксплуатация оборудования самим пользователем.

Об авторах: Игорь Головачев и Валерий Савченко долгое время работали инженерами сервис-центра оборудования Linotype-Hell, Heidelberg Prepress.

Фотонаборные автоматы

Фотонаборный аппарат (ФНА) является устройством, которое позволяет создавать фотоформы, часто называемые просто пленками.



Рис. 3.9. Барабанный ФНА (слева) и проявочный процессор (справа)

Фотоформы используются для изготовления печатных форм. Технология создания печатной продукции, в которой используются пленки, получила название Computer-to-Film.

Существенное влияние на качество и производительность работы фотовыводного комплекса оказывает проявочная машина - специальная установка, автоматизирующая процесс обработки фотоматериалов. Наиболее распространены проявочные машины, работающие независимо от ФНА; сначала экспонируется весь требуемый фотоматериал, а затем кассету с пленкой загружается в проявочную машину, где происходит ее обработка.

В конструкции ряда аппаратов есть возможность подключать проявочную машину непосредственно к ФНА. При этом процесс экспонирования одной формы и проявка другой происходит параллельно, что ведет к сокращению отходов пленки и затрачиваемого времени.

Фотонаборный аппарат (ФНА) является устройством, которое позволяет создавать фотоформы, часто называемые просто пленками. Фотоформы используются для печати тиражей или изготовления печатных форм. Технология создания печатной продукции, в которой используются пленки, получила название Computer-to-Film.

Обычно классификация ФНА осуществляется по способу закрепления пленки. Выделяют следующие типы ФНА:

Капстановые или ленточно-протяжные (рис.3.10);

С внутренним барабаном (рис.3.11);

С внешним барабаном (рис.3.12).

Капстановые ФНА в процессе работы отматывают пленку и натягивают ее между валами (capstan), барабанные — наматывают пленку на барабан (внутри или снаружи) и закрепляют ее с помощью вакуумного привода. Формирование изображения (экспонирование) происходит с помощью светового луча, фокусирующего на фотопленке пятно малого размера. В настоящее время в качестве источника света используются газовые или полупроводниковые лазеры (диоды).

В капстановых устройствах лазерная пушка жестко закреплена и может осуществлять только поворот. Специальная система зеркал и призма позволяют отклонять луч в направлении, перпендикулярному движению пленки. В барабанных устройствах лазер двигается поперек пленки и с помощью вращающегося зеркала луч отклоняется вдоль диаметра барабана. Основное преимущество барабанного ФНА заключается в том, что при любом положении лазера луч падает под прямым углом к поверхности. Это позволяет добиться постоянного и правильного размера лазерной точки.

Экспонирование осуществляется в темноте для избежания засветки фотоформ. Чувствительность пленки зависит от типа лазера. Например, красночувствительная пленка (HN) имеет диапазон 630-670 нм, гелий-неоновый лазер (HS) — 633 нм. Чем меньше длина волны, тем меньше точка и тем лучше качество.

img class="reflex"

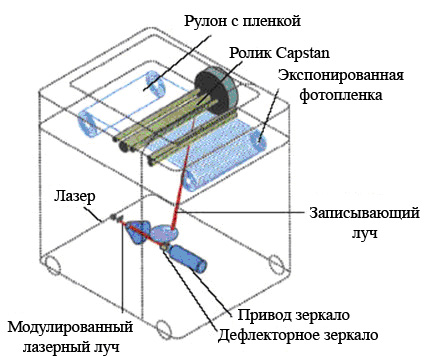

Рис. 3.10. Фотовыводное устройство капстанового типа

По качеству барабанные устройства превосходят ленточно-протяжные, в которых возникают следующие дефекты:

1. Перекосы во время протяжки пленки

2. Растяжение пленки от температуры

3. Неравномерная скорость перемотки пленки.

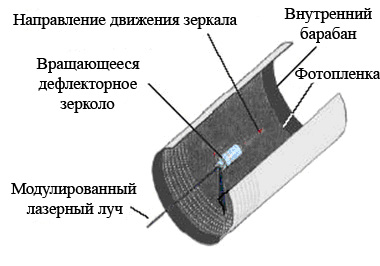

Рис. 3.11. Фотовыводное устройство с записью на внутреннюю поверхность барабана

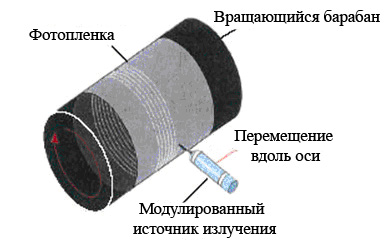

Рис. 3.12. Фотовыводное устройство с записью на внешней поверхности барабана

Следствием этих процессов является неточное наложение красок при печати. Для оценки этих параметров используют понятие повторяемости — максимального расхождения элементов изображения на последовательно выведенных одинаковых пленках.

Повторяемость капстановых устройств достигает 25 мкм, а барабанных 5 мкм. Это преимущество можно продемонстрировать только на высокоточном печатном оборудовании.

Ленточно-протяжные устройства более простые по конструкции и, соответственно, более надежные, кроме того, более дешевые.

После экспонирования часть пленки заматывается в приемную кассету. Устройство настроено таким образом, что если после вывода оригинала на пленке остается свободное место, то на нее можно отправить следующий оригинал (полосу). Такое использование является наиболее оптимальным, поэтому стараются скомбинировать работы соответствующим образом. Но если заполнить пустое пространство нечем, то для того чтобы отрезать пленку необходимо сначала замотать оставшуюся часть.

Резку пленки нужно осуществлять внимательно, т.е. не дублировать команды и не отрезать во время экспонирования. Если пленка отрезалась неровно, то кусочки пленки могут попасть в барабан и препятствовать экспонированию. Аналогичный эффект оказывает пыль.

После того, как выводное устройство отрезало пленку оно или компьютер подает сигнал. Приемная кассета вынимается и относится в темную комнату для проявки. Пленка подается в проявочную машину и устанавливается так, чтобы валик кассеты мог свободно крутится. Перед проявкой необходимо проверить достаточность фиксажа и проявителя, а также наличие воды в системе водоснабжения.

После проявки необходимо просмотреть пленку и смотать в рулон. Если на пленке есть дефекты, то необходимо выявить их причину.

Могут возникнуть следующие ошибки:

1. На пленке имеются непроэкспонированные участки большого размера.

2. Регулярно встречающиеся мелкие точки.

3. Присутствуют черные полосы или участки.

4. Пленка имеет оттенок синего или фиолетово цвета.

5. На пленке имеются белые разводы.

6. На изображении “вылетели” шрифты.

7. Ориентационные отметки присутствуют только на одной краске.

8. В приемной кассете находится несколько кусков пленки.

9. Пленка проэкспонирована не с нужной стороны.

Фотонаборные автоматы - AGFA-Gevaert AG

Avantra 25 S

Характеристики

Характеристика	Значение
Механизм протяжки	внутренний барабан (internal drum)
Максимальный формат записи по длине, мм	635
Максимальный формат записи по ширине, мм	449
Источник излучения	красный лазерный диод, 650 нм
Максимальная линиатура растра, лин/см	78
Минимальный размер пятна, мкм	7,5
Повторяемость, мкм	5
Разрешение минимальное, точка/дюйм	1200
Разрешение максимальное, точка/дюйм	3600
Мин скорость экспонирования	1342 кв. см/мин (3600 dpi)
Макс скорость экспонирования	4032 кв. см/мин (1200 dpi)
Возможность пробивки штифтовых приводочных отверстий	Есть
Применяемые материалы	Фототехническая пленка и бумага для He-Ne лазер, полиэстровые формные материалы AGFA SetPrint
Максимальная толщина применяемых материалов, мм	0,3
Количество подающих кассет	2
Максимальная емкость подающей кассеты, м	76
Максимальная емкость приемной кассеты, м	15
Возможность подключения в линию (ON-LINE)	Есть
Длина, мм	730
Ширина, мм	1190
Высота, мм	1210
Масса, кг	340
Мощность, кВт	0,4
