38 Основные причины поражения человека эл. Током

1. Ошибочные приспособления к Ме токоведущим частям эл. оборудования 2. Появление напряжения на Ме не токоведущих частях 3. Действие шагового напряжения 4. Появление эл.напряжения вследствие ошибочного включения эл.установки 5. Др.причины:несоо-вие квалификации персонала, отсутствие наряда допуска, неисправность эл.оборудования, отсутствие блокировок, ограждения, знаков безопасности

39 Шаговое напряжение

При случайном или преднамеренном замыкании проводника на землю происходит растекание эл.потенциала(до бескончности; кот. может привести человека к поражению в R=20 Ом). Ш.нап-е – между 2 точек эл.сети находящимися одна от др.на расстоянии шага. Т.к растекание потенциала происходит по гиперболическому закону – чем ближе к месту замыкания на землю тем больше напряжение на него возд.

Передвигаться прыжками двумя ногами или маленькими шажками

40 . Основные методы и средства обеспечения электробезопасности

1. Эл.разделение сетей- разветвленная эл.цепь большой протяженности имеет большую эл.емкость и малое сопротивление изоляции фаз относительно земли, поэтому прикосновение человека даже к одной фазе явл-ся очень опасным, для ↓ опасности разветвленную сеть разделяют на несколько с использованием разделительных трансформаторов. 2.Обеспечение надежной изоляции токоведущих частей и своевременного контроля её состояния. 3. Обес. недоступности токоведущих частей эл. оборудования(размещение на высоте , ограждение) 4. Об. малого напряжения при работе с ручным инструментом (12;36;42 В) 5. Защита от стат. и атмосфер.эл-ва 6. Своевременное обучение персонала 7. Устройство защитного заземления, зануления,УЗО(уст-во защит.отключения) Кроме этого-сигнализация и знаки безоп-ти, компенсация токов замыкания на землю

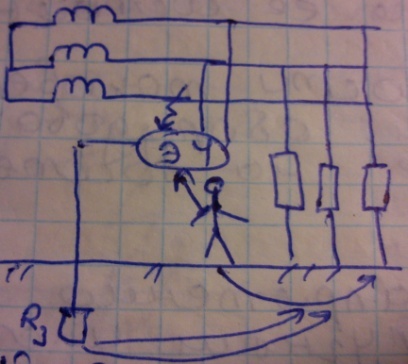

41.Защитное заземление(зз)

П редназначены для защиты человека от поражения эл.током в аварийной ситуации-при пробое изоляции на корпусе. При З.З. заземляемое электрооборудование подсоединяют с помощью эл. проводника с расположенным в земле зазем. устройством. Сопротивление заз. уст-ва очень мало когда человек касается пов-ти эл.установки.Чел. оказывается подключен || - но . Благодаря малому сопротив.З.З. через него идет ток большой силы →↓потенциал пов-ти и ↑потенциал пов-ти земли . →↓разность потенциалов воздействующих на чел. Суть З.З. – превращение короткого замыкания на корпус в КЗ на землю.

Хар-ки и допустимое сопрот.зазем уст-ва,Ом.U> 1000В <0,5 Ом; U≤1000В

Эл.мощность

<100кВА <10Ом

> 100кВА<4Ом

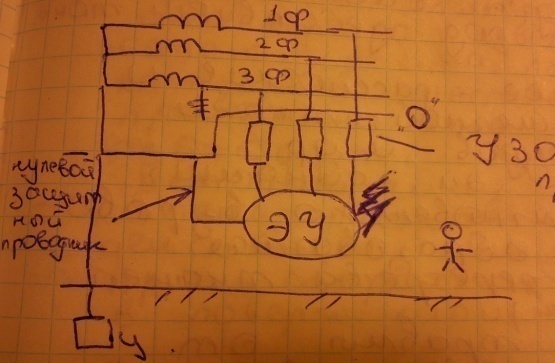

42 Защитное зануление

П редназначено для защиты человека от поражения эл.током пир появлении напряжения на Ме и нетоковедущих частях эл.оборудования, при пробое и изоляции на корпус

З.зан. используют преимущественно в 4-х проводных эл.сетях глухозаземленной нейтралью. При этом к зануляемому оборудованию подсоединяется нулевой защитный проводник,кот имеет соединение с нейтралью источника питания. При коротком замыкании на корпус сила тока резко↑(в след-вие КЗ между нулевым и фазным проводником)срабатывает уст-во защит-го отключения, либо расплавляется волосокплавкого предохранителя→сеть размыкается.Рис.УЗО – уст-во защит. отключения или плавкие проводники
