2.10 Особенности сетей с изолированной нейтралью
Электротехнические установки напряжением выше 1 кВ согласно Правилам устройства электроустановок (ПУЭ) разделяются на установки с большими токами замыкания на землю (сила тока однофазного замыкания на землю превышает 500 А) и установки с малыми токами замыкания на землю (сила тока однофазного замыкания на землю меньше или равна 500 А).
В установках с большими токами замыкания на землю нейтрали присоединены к заземляющим устройствам непосредственно или через малые сопротивления. Такие установки называются установками с глухозаземленной нейтралью.
В установках, имеющих малые токи замыкания на землю, нейтрали присоединены к заземляющим устройствам через элементы с большими сопротивлениями. Такие установки называются установками с изолированной нейтралью.
В установках с глухозаземленной нейтралью всякое замыкание на землю является коротким замыканием и сопровождается большим током.
В установках с изолированной нейтралью замыкание одной из фаз на землю не является коротким замыканием (КЗ). Прохождение тока через место замыкания обусловлено проводимостями (в основном, емкостными) фаз относительно земли.
Если в одной из фаз трехфазной системы, работающей с изолированной нейтралью, произошло замыкание на землю, то напряжение ее по отношению к земле станет равным нулю, а напряжение остальных фаз по отношению к земле станет равным линейному, т. е. увеличится в 3 раз. Ток замыкания на землю будет небольшим, поскольку вследствие изоляции нейтрали отсутствует замкнутый контур для его прохождения. Ток замыкания на землю в системе с изолированной нейтралью будет небольшим и не вызовет аварийного отключения линии. Таким образом, изоляция нейтрали источника питания обеспечивает надежность электроснабжения, так как не отражается на работе потребителей.
Электроустановки напряжением до 1 кВ работают как с глухо-заземленной (четырехпроводные сети), так и с изолированной (трехпроводные сети) нейтралью.
В наиболее распространенных четырехпроводных сетях напряжением до 380 В, общих для силовых и осветительных электроприемников, нейтраль и нейтральный провод обязательно заземляются. Это вызвано тем, что контроль изоляции нейтрального провода относительно земли практически неосуществим. Нейтральный провод, не имеющий заземления, с неустраненными скрытыми дефектами изоляции представляет собой пожарную опасность, так как при однофазном замыкании на землю образуется петля для протекания тока КЗ через нейтральный провод (рис. 2.11). При относительно малом сечении нейтрального провода этот ток может вызвать значительный его перегрев и возгорание.

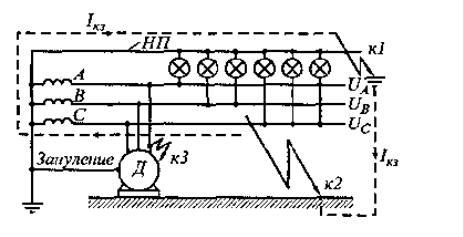

Рис. 2.11. Схема четырехпроводной сети напряжением до 1 кВ с заземленной нейтралью трансформатора и
Занулением оборудования

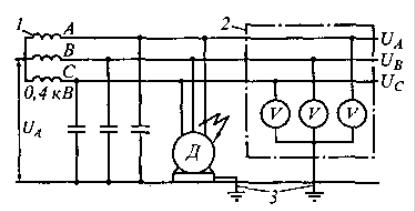

Рис. 2.12. Принципиальная схема трехпроводной сети напряжением до 1 кВ с изолированной нейтралью
трансформатора:
1 - вторичная обмотка трансформатора; 2 - схема контроля изоляции; 3 – заземление
В четырехпроводных сетях необходимо также осуществить заземление всего оборудования на заземленную нейтраль. Безопасность при этом обеспечивается немедленным автоматическим отключением аварийного участка при протекании большого тока металлического КЗ.
В трехпроводных сетях (рис. 2.12) трехфазные двигатели, печи, сварочные аппараты и другие трехфазные электроприемники включаются только на линейное напряжение. Однофазные электроприемники соединяют по схеме треугольника, распределяя их равномерно по сторонам треугольника напряжений. Рассмотренные выше преимущества и недостатки трехпроводных сетей напряжением 6...35 кВ с изолированной нейтралью распространяются и при напряжении до 1 кВ. Однако в сетях напряжением до 1 кВ перемежающиеся дуги при однофазном замыкании на землю не возникают и поэтому не требуется установка дугогасящих катушек. Однако емкостные токи при замыканиях на землю представляют опасность для персонала при соприкосновении с фазой. Безопасные значения токов могут быть только в малоразветвленных сетях с хорошим состоянием изоляции.
Таким образом, в установках напряжением до 1 кВ допустимы обе системы: при малоразветвленных сетях имеет преимущества система с изолированной нейтралью, при сильно разветвленных сетях целесообразно работать с заземленной нейтралью.
В электроустановках напряжением 500 и 660 В нейтраль, как правило, изолирована.
