3.8 Отделители
Отделителями называются аппараты напряжением от 35 кВ и выше, имеющие надежную конструкцию контактов и снабженные специальным приводом, позволяющим осуществлять автоматическое отключение подвижной части отделителя. Отделители напряжением 35...220 кВ допускают отключение тока холостого хода трансформаторов и зарядного тока воздушных линий электропередач любой протяженности при бестоковой паузе, обусловленной действием защиты и автоматического повторного включения. Включение отделителей производится вручную.
3.9 Короткозамыкатели
Короткозамыкателями называются аппараты напряжением от 35 кВ и выше, имеющие надежную конструкцию контактов и снабженные специальным приводом, позволяющим осуществлять автоматическое включение ножа короткозамыкателя. При включении ножа короткозамыкателя создается металлическое короткое замыкание на подстанциях без выключателей. В сетях с заземленной нейтралью короткозамыкатели однополюсные и создают однофазное КЗ на землю. В сетях с изолированной нейтралью короткозамыкатели имеют два полюса и создают двухфазное КЗ.
3.10 Разрядники
В
результате прямого удара молнии или
при грозовых разрядах вблизи воздушных
линий передачи или открытых подстан
ций
в линиях и распределительных устройствах,
связанных с последними, возникают
атмосферные перенапряжения. Максимальное
напряжение при прямом ударе может
достигать нескольких миллионов вольт,
а протекающие
токи достигают сотен тысяч ампер. Для защиты от прямых ударов молнии, наиболее опасных для установок всех напряжений, используют тросовые и стержневые молниеотводы.
Перенапряжения, возникающие при разрядах вблизи линий и открытых подстанций,— индуктированные, они достигают 300—500 кВ и особенно опасны для установок напряжением до 35 кВ, изоляция которых выдерживает импульсы перенапряжений да 200 кВ. Для защиты от индуктированных перенапряжений в распределительных устройствах напряжением выше 1000 В, связанных с воздушными линиями,. применяют вентильные разрядники. На самих линиях устанавливают трубчатые разрядники.
Вентильные разрядники содержат многократный искровой промежуток и рабочее сопротивление из дисков вилита, отсоединяющее этот промежуток от сети при нормальном режиме. Под действием перенапряжения происходит импульсный пробой искрового промежутка и через рабочее сопротивление течет на землю импульсный ток. После импульсного пробоя через разрядник начинает протекать сопровождающий ток промышленной частоты, сила которого ограничивается сопротивлением вилита. Последнее сильно возрастает при, снижении напряжения и уменьшает сопровождающий ток до такого значения, при котором ток прерывается искровым промежутком при первом переходе через нулевое значение. При больших значениях тока, соответствующих импульсному пробою, сопротивление вилита rр мало, и, несмотря на большое значение гока I, остающееся напряжение на разряднике Up= Irр невелико и может быть сделано таким, чтобы не превышало допустимого для защищаемого оборудования.
Вилитовое сопротивление изготовляется в виде дисков диаметром 100—150 мм и толщиной 10—20 мм. Основу вилита составляют зерна карборунда (SiС), на поверхности которых создается пленка окиси кремния (Sа02) толщиной 10-5 см.
Зависимость между напряжением на вилитовом сопротивлении UР и током Iвыражается формулой
где А — постоянная, равная напряжению на сопротивлении при силе тока в 1 А; а —показатель нелинейности, равный при больших токах 0,13—0,2.

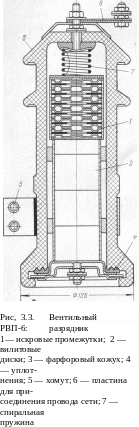

Устройство подстанционного вентильного разрядника РВП показано на рис. 3.3
Разрядники на напряжения до 35 кВ состоят из одного элемента, а на большие напряжения их выполняют из элементов, рассчитанных каждый на 15, 20 и 30 кВ. Элементы собирают при монтаже в колонки, которые устанавливают на фундаментах или стульях.
Разрядник характеризуют следующие напряжения: номинальное; наибольшее допустимое; остающееся на разряднике при импульсном токе; пробивное искрового промежутка при напряжении промышленной частоты; импульсное пробивное.
Например, для разрядника РВП-6 — эти напряжения (в кВ) соответственно равны: 6; 7,6; не более 30; не менее 16 и не более 19; 25, 35.
Трубчатые разрядники, применяемые для защиты линий электропередачи, включаются между проводами линии и землей через внешний искровой промежуток, предотвращающий утечку тока на землю. Гашение сопровождающего тока в разряднике осуществляется выдуванием дуги газом газогенерирующей трубки.
