1. 5. Запитання для самоперевірки.

1. Чи можуть розімкнені мережі використовуватись для електропостачання споживачів першої категорії?

2. Які є вимоги ПУЕ до надійності електропостачання споживачів?

3. Які ви знаєте схеми розімкнених електромереж 35 і 110 кВ?

4. Яка суть ітераційного методу розрахунків?

5. Як позначаються втрати потужності і напруги в розімкнених електричних мережах?

6. Побудова векторних діаграм струмів і напруги?

7. Назвати основні відмінності інженерних розрахунків розімкнутих електричних мереж 35, 110 кВ.

Лабораторна робота № 2 Дослідження режимів роботи замкнених мереж напругою 35 і 110 кВ

Мета роботи – дослідити режими робіт замкнутих мереж 35 і 110 кВ і вивчити методику їх розрахунку.

Завдання – вияснити різницю в заступних схемах, а також і в методиці розрахунків замкнених електричних мереж напругою 35 і 110 кВ.

2.1. Підготовка до роботи

  1. Вивчити схеми замкнутих електричних мереж напругою 35 і 110 кВ та особливості їх експлуатації .

2. Вивчити методи аналізу замкнутих електричних мереж 35 і 110 кВ і розрахунки основних параметрів режиму .

3. Дослідити можливості використання спрощених методів аналізу замкнутих електричних мереж 110 і 35 кВ.

2.2 Методика виконання роботи

1. Зібрати схему, яку потрібно дослідити, відповідно варіанту, вказаному викладачем.

2. Визначити параметри заступної схеми мережі для напруги 35 і 110 кВ.

3. Виміряти струм, напругу і активну потужність у вузлах навантажень, а також на початку і в кінці кожної лінії замкненої електричної мережі.

4. За допомогою експерименту визначити точку розподілу потужності.

5. Перенести результати розрахунку на модель.

6. Побудувати епюри зміни напруги замкненої електромережі вздовж лінії

2.3. Зміст звіту.

1. Мета і завдання досліджень.

2. Схема дослідів.

3. Результати експериментальних досліджень в табличній формі.

4. Результати розрахунків схеми аналітичним методом.

5. Порівняльний аналіз результатів теоретичних і експериментальних досліджень.

6. Діаграма напруги вздовж замкнутої електричної мережі епюр напруг.

7. Висновки.

2.5. Короткі теоретичні дані.

При виконанні роботи потрібно ознайомитися з методами розрахунків електричних мереж місцевого і районного значення. На відміну від розімкненої мережі, де досить просто визначається потокорозподіл потужності, на ділянках в замкнених мережах, це завдання вирішується значно складніше. Розглянемо схему, показану на рисунку 2.1.

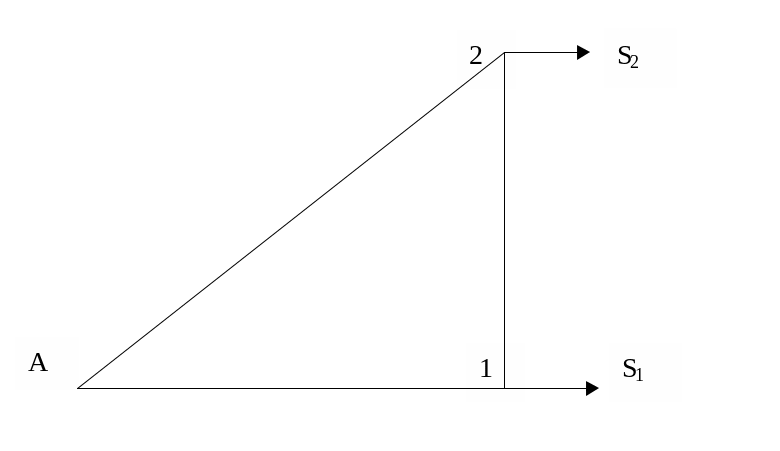

Рисунок 2.1 – Схема електричної мережі

Складемо заступну схему і перетворимо її до вигляду схеми з двостороннім постачанням (рис. 2.2).

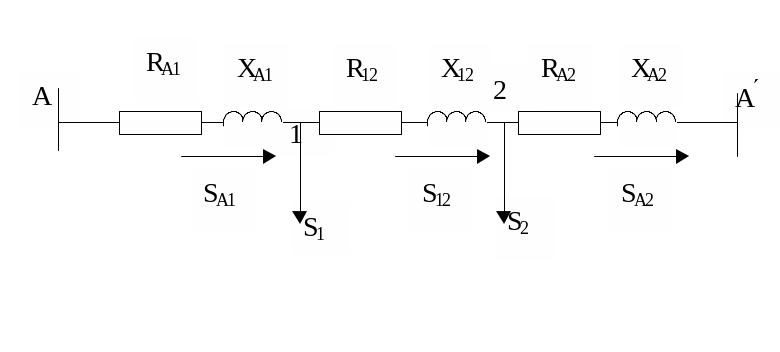

Рисунок 2.2 – Заступна схема електричної мережі

Потужність на головних ділянках визначається за формулами:

, (2.1)

. (2.2)

Умова перевірки розрахунку (при ;)

, (2.3)

. (2.4)

А далі рівень напруги у вузлах навантаження визначається за формулами:

, (2.5)

(2.6)

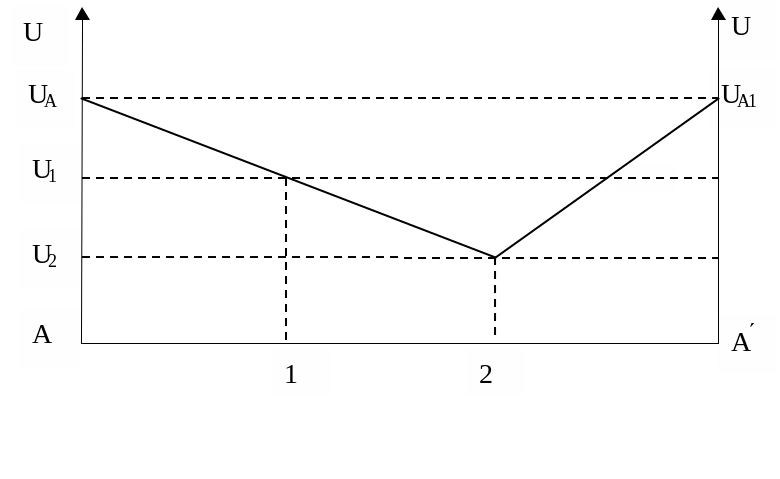

Епюр напруги вздовж лінії показаний на рисунку 2.3.

Рисунок 2.3 – Епюр (діаграма) напруг

При аналогічному розрахунку мережі 110 кВ необхідно додатково врахувати зарядну (ємнісну) потужність кожної лінії і визначити розрахункову вузлову потужність кожної точки мережі, де підключено споживач. Наприклад, для точки 1 (див. рис. 2.2) розрахункова потужність визначається урахуванням двох зарядних потужностей і ділянок, які прилеглі до цієї точки (рис. 2.4), тобто

. (2.7)

Наступний розрахунок виконується аналогічно розглянутому, враховуючи співвідношення (2.1) і (2.2). Зарядні потужності визначаються:

(2.8)

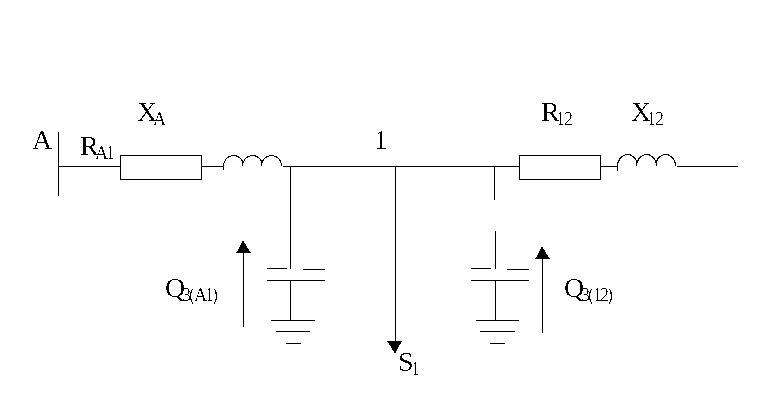

Рисунок 2.4 – Заступна схема електричної мережі 110 кВ
