8.5 Контрольні запитання
Що таке лічильник?
Перелічите області застосування лічильників.
Сформулюйте ознаки класифікації лічильників.
Охарактеризуйте два режими роботи лічильника: керування й розподіли.
Як можна підвищити швидкодію лічильника в режимі керування?
Чим відрізняється двійковий лічильник від десяткового?
Які обмеження накладаються на роботу реверсивного лічильника?
По яким правилам організуються зв'язки між тригерами підсумовуючого й лічильників, що віднімають?
Лабораторна робота №9
Тема: Дослідження регістрів
Мета: Закріплення та експериментальне підтвердження теоретичного матеріалу по улаштуванню і принципу роботи регістрів.
Час: 2 год.
8.1 Порядок виконання роботи
Представити викладачу виконане завдання для самопідготовки. Умову завдання наведено у п.8.2.
Виконати самостійну роботу.
Оформити звіт. Вимоги до оформлення наведені у п. 8.4.
Виконати завдання для самопідготовки до наступної роботи.
8.2 Завдання для самопідготовки
а) за допомогою конспекту лекцій та рекомендованої літератури (3, стор. 69) розглянути сутність таких питань:
класифікація регістрів;
схема і принцип роботи регістру зсуву на D-тригерах;
б) занести у звіт такі дані:
номер лабораторної роботи, тему і ціль роботи;
стислий конспект необхідних теоретичних відомостей;
часові діаграми роботи регістру зсуву на D-тригерах;
заготовку практичного завдання.
8.3 Практична частина
Програма роботи:
Набрати схему регістру зсуву на D-тригерах (рисунок 8.1).
Дослідити роботу регістра.
За результатами дослідів скласти часову діаграму роботи регістра.
Набрати схему перетворювача послідовного коду в паралельний і навпаки (рисунок 8.2).
Дослідити роботу перетворювача.
За результатами дослідів скласти часову діаграму роботи перетворювача.
8.4 Вимоги до оформлення звіту
Звіт повинен містити:
- стислий конспект необхідних теоретичних відомостей;
- результати, отримані при виконані самостійної роботи;
- висновки по роботі.

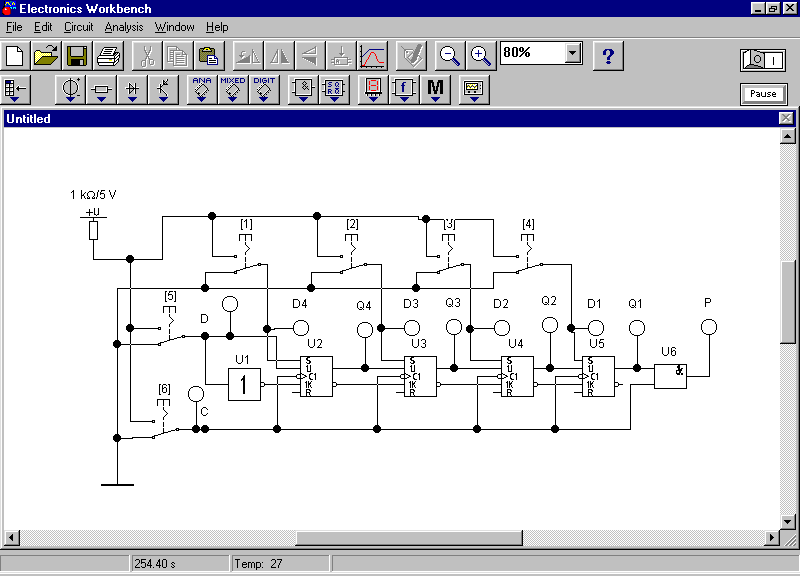

Рисунок 8.1 - Схема регістра зсуву на D-тригерах
Рисунок 8.2 - Схема перетворювача послідовного коду в паралельний і навпаки.
8.5 Контрольні запитання
Що таке регістр?
Які області застосування регістрів?
Сформулюйте ознаки класифікації регістрів.
Охарактеризуйте мікрооперації, які може виконувати регістр.
Список літератури
Бабич Н.П. Компьютерная схемотехника / Н.П.Бабич, И.А. Жуков. – К.: МК-Пресс, 2004. – 276 с.
Бондаренко М.Ф. Комп’ютерна дискретна математика / М.Ф.Бондаренко, Н.В. Білоус. – Харків: Компанія СМІТ, 2004. – 480 с.
Еремеев В.С. Схемотехніка ЭВМ / В.С.Еремеев, А.Я.Чураков, М.Н. Соловьева. – Мелитополь: Издательство «Люкс»: 2007. – 208 с.
Колисниченко О.В. Аппаратные средства РС / О.В. Колисниченко, И.В. Шишигин. - СПб.:ПХВ. – Петербург, 2001. – 1024 с.
Мураховский В.И. Железо ПК. Новые возможности/ В.И.Мураховский. – СПб.:Питер, 2005. -592 с.
Мюллер С. Модернизация и ремонт ПК / Мюллер С. – М.: Изд. Дом «Вильямс», 2003. – 1184 с.
Основи схемотехніки електронних схем / Бойко В.І., Жуйко В.Я. та інші. Підручник. – К.: Вища школа, 2004. – 526 с.
Пахомов С.О. Железо 2006. КоспьютерПресс рекомендует / С.О Пахомов, С.В.Асмаков. – СПб.: Питер, 2006. – 397 с.
