7.3 Практична частина

Програма роботи:

1. Набрати схему (рисунок 7.1).

2. Встановити значення вхідних сигналів .

3. Записати показання індикаторів в таблицю 7.1.

4. Набрати схему (рисунок 7. 2).

5. Встановити значення вхідних сигналів і записати показання індикаторів в таблицю 7.2.

7.4 Вимоги до оформлення звіту

Звіт повинен містити:

- стислий конспект необхідних теоретичних відомостей;

- результати, отримані при виконані самостійної роботи;

- висновки по роботі.

Вхідні сигнали			Вихідні сигнали мікросхем
Xi	Yi	Zi	U1		U2		U4		Si		Pi
			Р	Е	Р	Е	Р	Е	Р	Е	Р	Е
0	0	0
1	0	0
0	1	0
1	1	0
0	0	1
1	0	1
0	1	1
1	1	1

Таблиця 7.1 – Результати досліджень

Таблиця 7.2– Результати досліджень

Вхідні сигнали			Вихідні сигнали мікросхем
Xi	Yi	Zi	U4		U5		U6		U7		U8		U9		U10		Si		Pi		P'i
			Р	Е	Р	Е	Р	Е	Р	Е	Р	Е	Р	Е	Р	Е	Р	Е	Р	Е	Р	Е
0	0	0
1	0	0
0	1	0
1	1	0
0	0	1
1	0	1
0	1	1
1	1	1

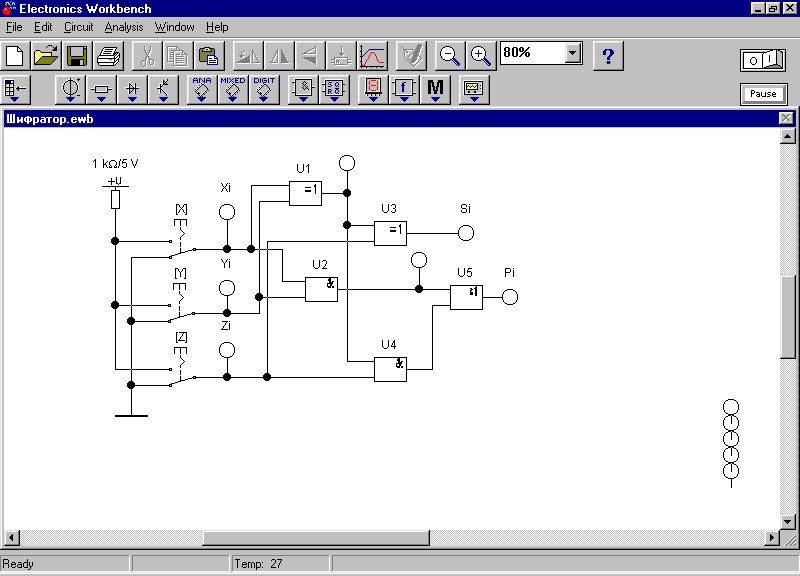

Р исунок 7.1 - Схема однорозрядного суматора на елементах «виключне АБО»

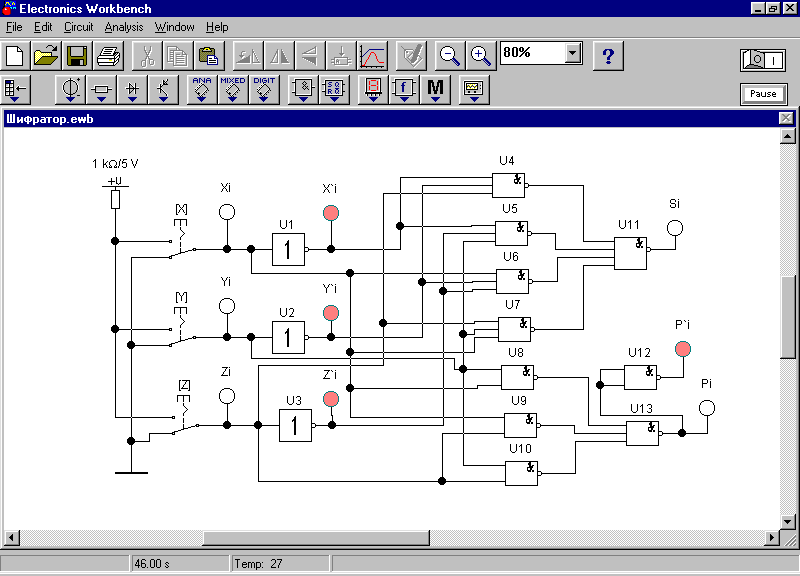

Рисунок 7.2 -Схема однорозрядного суматора на елементах І-НІ
