5.2 Завдання для самопідготовки:
а) за допомогою конспекту лекцій та рекомендованої літератури (3, стор. 38) розглянути сутність таких питань:
визначення мультиплексора;
логічні функції мультиплексорів;
принцип роботи мультиплексора;
визначення демультиплексора;
логічні функції і принцип роботи демультиплексорів;
б) занести у звіт такі дані:
номер практичного заняття, тему і ціль роботи;
стислий конспект необхідних теоретичних відомостей;
заповнену таблицю 5.1 (стовбці Р);
креслення досліджувальних схем.
Практична частина
Набрати схему мультиплексора (рисунок 5.1).
Встановити значення вхідних сигналів .
Записати показання індикаторів в таблицю 5.1 (стовбці Е).
Таблиця 5.1 – Результати дослідження мультиплексора
А1 |
А0 |
Х3 |
Х2 |
Х1 |
Х0 |
Виходи мікросхем |
|||||||||
U3 |
U4 |
U5 |
U6 |
D (U7) |
|||||||||||
Р |
Е |
Р |
Е |
Р |
Е |
Р |
Е |
Р
|
Е |
||||||
0 |
0 |
1 |
0 |
0 |
1 |
|
|
|
|
|
|
|
|
|
|
0 |
1 |
0 |
0 |
1 |
1 |
|
|
|
|
|
|
|
|
|
|
1 |
0 |
0 |
1 |
1 |
0 |
|
|
|
|
|
|
|
|
|
|
1 |
1 |
1 |
1 |
0 |
0 |
|
|
|
|
|
|
|
|
|
|

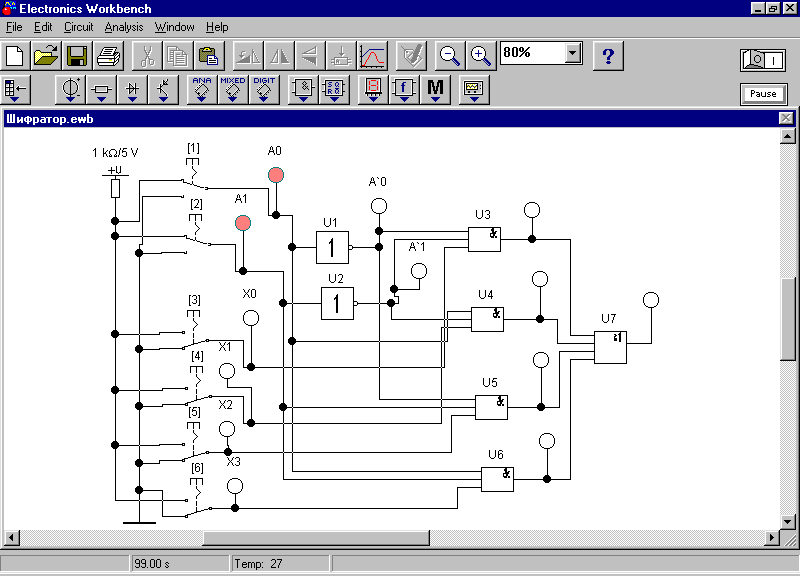

Рисунок 5.1 - Схема мультиплексора
Набрати схему демультиплексора (рисунок 5.2).
Встановити значення вхідних сигналів .
Записати показання індикаторів в таблицю 5.2 (стовбці Е).
Таблиця 5.2 - Результати дослідження демультиплексора
-
А1
А0
D
Х3
Х2
Х1
Х0
Р
Е
Р
Е
Р
Е
Р
Е
0
0
1
0
1
1
1
0
1
1
1
1

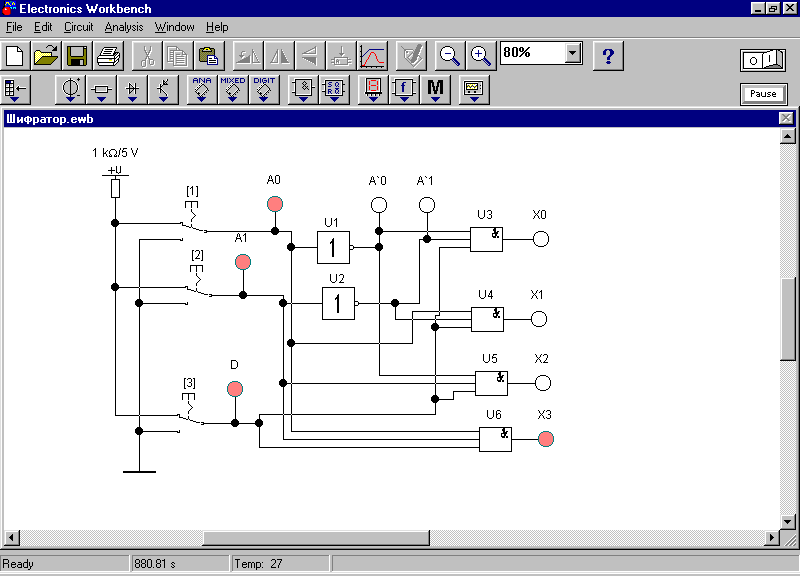

Рисунок 5.2 - Схема демультиплексора
