КУРСОВАЯ РАБОТА

По дисциплине Компьютерные сети и телекоммуникации

На тему: Проектирование локальной сети в компьютерном классе по информатике

Исполнитель: Жданов Владислав Павлович студент 4 курса, группа От-10

^(Ф.И.О.)

Руководитель: Криворучко Н.А.

Работа допущена к защите «_____»_________________________20____г.___________________

^{(подпись)}

Работа защищена «_____»________________20____г. с оценкой____________________________

^{(оценка) (подпись)}

Магнитогорск, 2014

Содержание

Введение 5

Глава I Теоретические основы построения сетей 5

1.1 Топология компьютерных сетей 5

1.2 Сетевое оборудовании 6

1.2.1 Основное сетевое оборудование 7

1.2.2 Коммутационное сетевое оборудование 11

1.2.3 Вспомогательное сетевое оборудование 15

1.3.1 Операционная система 17

1.3.2 Антивирусные программы 19

Глава II Техническое построение локальной сети 21

2.1 Постановки задач 21

2.2 Построение сети 22

Заключение 24

Приложение А 26

Введение Глава I Теоретические основы построения сетей

1.1 Топология компьютерных сетей

Кольцо́ — это топология, в которой каждый компьютер соединён линиями связи только с двумя другими: от одного он только получает информацию, а другому только передаёт. Топология кольцо представлена на рисунке 1.

Рисунок 1 - Топология кольцо

На каждой линии связи, как и в случае звезды, работает только один передатчик и один приёмник. Это позволяет отказаться от применения внешних терминаторов. Работа в сети кольца заключается в том, что каждый компьютер ретранслирует (возобновляет) сигнал, то есть выступает в роли повторителя, потому затухание сигнала во всём кольце не имеет никакого значения, важно только затухание между соседними компьютерами кольца. Чётко выделенного центра в этом случае нет, все компьютеры могут быть одинаковыми. Однако достаточно часто в кольце выделяется специальный абонент, который управляет обменом или контролирует обмен. Понятно, что наличие такого управляющего абонента снижает надёжность сети, потому что выход его из строя сразу же парализует весь обмен.

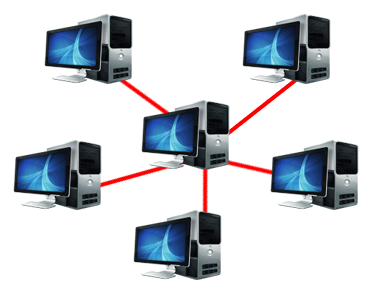

Звезда - базовая топология компьютерной сети (рисунок 2), в которой все компьютеры сети присоединены к центральному узлу (обычно коммутатор), образуя физический сегмент сети.

Рисунок 2 - Топология звезда

Подобный сегмент сети может функционировать как отдельно, так и в составе сложной сетевой топологии (как правило, «дерево»). Весь обмен информацией идет исключительно через центральный компьютер, на который таким способом возлагается очень большая нагрузка, поэтому ничем другим, кроме сети, он заниматься не может. Как правило, именно центральный компьютер является самым мощным, и именно на него возлагаются все функции по управлению обменом. Никакие конфликты в сети с топологией звезда в принципе невозможны, потому что управление полностью централизовано.

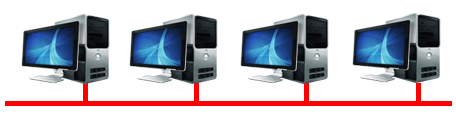

Шина - представляет собой общий кабель (называемый шина или магистраль), к которому подсоединены все рабочие станции. На концах кабеля находятся терминаторы, для предотвращения отражения сигнала. Топология шина представлена на рисунке 3.

Рисунок 3 - Топология шина

1.2 Сетевое оборудовании

Сетевое оборудование — устройства, необходимые для работы компьютерной сети, например: маршрутизатор, коммутатор, концентратор, патч-панель и др. Можно выделить активное и пассивное сетевое оборудование.

Активное сетевое оборудование

Под этим названием подразумевается оборудование, за которым следует некоторая «интеллектуальная» особенность. То есть маршрутизатор, коммутатор (свитч), гибкий мультиплексор и т.д. являются активным сетевым оборудованием. Напротив — повторитель (репитер)] и концентратор (хаб) не являются АСО, так как просто повторяют электрический сигнал для увеличения расстояния соединения или топологического разветвления и ничего «интеллектуального» собой не представляют. Но управляемые хабы относятся к активному сетевому оборудованию, так как могут быть наделены некой «интеллектуальной особенностью»

Пассивное сетевое оборудование

Пассивное оборудование отличается от активного в первую очередь тем, что не питается непосредственно от электросети и передает сигнал без его усиления. Под пассивным сетевым оборудованием подразумевается оборудование, не наделенное «интеллектуальными» особенностями. Например, кабельная система: кабель (коаксиальный и витая пара), вилка/розетка (RG58, RJ45, RJ11, GG45), повторитель, патч-панель, концентратор, балун для коаксиальных кабелей (RG-58) и т. д. Также, к пассивному оборудованию можно отнести монтажные шкафы и стойки, телекоммуникационные шкафы. Монтажные шкафы разделяют на типовые, специализированные и антивандальные. По типу монтажа: настенные, напольные и другие.
