3 АлгоритмпостроенияБКпоЦотшл

Обозначениеначертеже

Конструктивныйучасток

Расчетнаяформула

Расчет

Направление

1

2

3

4

А₀а₁

Ширинасетки

^СгIII^+Пг

44+6=50

Влево

А₀а

Ширинаспины

Ш_с+П_шс

17,2+1,5=17,7

Влево

а₁а₂

Ширинаполочки

Ш_г+(С_гII-С_гI)+П_шг

16,6+(46,1-42,6) + 0,5 = 20,6

вправо

аа₂

Ширинапроймы

А₀а₁-а₁а₂-А₀а

11,6

Полученную величину сравнивают с соответствующей величиной в

таблице2.5ипринеобходимостикорректируют.

А₀У

Уровеньлопаток

0,4*Д_тсI

0,4*44 = 17,6

вниз

А₀Г

Уровеньглубиныпроймы

^Впрз^+Пс.пр^+0,5*Пдтс

18,9+2+0,5*0,5= 21,2

вниз

А₀Т

Уровеньлинииталии

^ДтсI^+Пдтс

44+1 = 45

вниз

ТБ

Положениелиниибедер

0,5Д_тсI–2,0см

0,5*44 -2 = 20

вниз

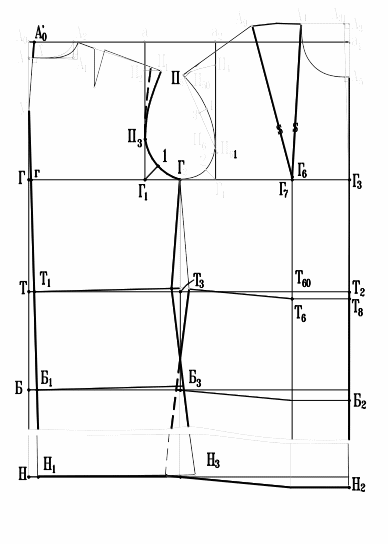

ИзточекГ,Т,Бвправопроводятгоризонталииизточека,а₁иа₂опускаютвнизвертикали.Пересечение вертикалиизточкиа₁слиниямигруди,талии,бедеробозначаютсоответственноточкамиГ₃,Т₃,Б₃.

А₀А₀'

Отведениесреднейлинииспинкипо горловине

0,5

вправо

ТТ₁

Отведениесреднейлинииспинкипо

линииталии

2

вправо

1

2

3

4

Взависимостиот силуэтаиконструктивногорешенияприменяютразличноепостроениелинииспинки.Визделияхбезсреднегошва(исошвомпрямолинейнойформы)точкуА₀соединяютсточкойТ₁прямойлинией,получаяналиниибедерточкуБ₁.Визделияхсосреднимшвом, имеющимнепрямолинейнуюформу,точкуА₀'соединяютсточкойУпрямойлинией,которуюпродолжаютвниз.Визделияхполуприлегающегоиприталенногосилуэтовсосреднимшвомпроектируютдополнительнуювытачкуполинииталиипосреднейлинииспинки.

А₀А₂

Ширинагорловиныспинки

¹/₃*С_ш+0,5+П_шг

17,4/3+ 0,5+0,5= 6,8

вправо

А₁А₂

Высотагорловиныспинки

^1/3^*Шгс^+Пв.г.с

6,8/3 + 0,2 = 2,5

вниз

АН

Длинаизделия

^Дизд^+Пдтс

80+1 = 81

вниз

ЧерезточкуН₁(Н)проводятгоризонталь,завершаясеткучертежа.

Через точку А проводят горизонталь до пересечения с вертикалью аГ₁ в точке а’

а’ – a”

1-1,5 см

1-1,5 см

вниз

Соединить точки А2 и a” прямой линией, продолжая ее вправо

А₂П₁

Положениеплечевойточки

Ш_п+(р-рвытачкиили ^Ппос⁾

13,4+1,6 = 15

вправо

Растворвытачкиравенвсреднем:1,5-2,5смдляфигурснормальнойосанкой,0,5-1,5см–дляперегибистыхфигур,2,5-3см–длясутулых. ТочкиП₁иА₂соединяютпрямойиличутьвогнутойкривойспрогибом0,3-0,6смвизделияхбезплечевойвытачки.

Построениевытачки:расстояниеотточкиА₂доначалавытачки–1/4-1/3Ш_п(неменьше3,5см)вправо,длинавытачки–6-10см(в зависимостиотвеличиныраствора).Сторонывытачкиуравниваюти вершинубоковойсторонысоединяютсточкойП₁.

Г₁П₃

ВспомогательнаяточкаП₃

П₂Г₁/3+2

вверх

Г₁-1

Вспомогательнаяточка1

0,2*Г₁Г₄+0,5

вверх

Г₁Г₂

ВспомогательнаяточкаГ₂

0,5*Г₁Г₄

вправо

ЧерезточкуГ₆ вверхивнизпроводятвертикальинапересечениислиниейталииполучаютточкуТ₆₀.

^Т60^Т6

Спусклинииталии

0÷1см

А₄Г₇

Положениеконцанагруднойвытачки

В_г+0,5*П_дтп

27,2+0,25 = 27,5

вниз

Г₃Г₆

Г₃Г₄/2илиЦ_г

9,7

влево

Т₈А₃

(Т₃А₃)

Уровеньвершиныгорловины

(баланс)

^Дтп^+Пдтп

44,4 + 0,5=44,9

вниз

^А3^А31

Отведениелинииполузаноса

0,5÷1см

влево

А₃А₄

Ширинагорловиныполочки

С_ш/3+П_шг

17,4/3+ 0,5= 6,3

влево

А₃А₅

Глубинагорловиныполочки

А₃А₄+1

6,3+1 = 7,3

вниз

СоединяютГ₇иА₄,получаяправуюсторонувытачки.

А₄А₉

Растворнагруднойвытачки

2*(С_гII-С_гI)+2

2*(46,1-42,6) + 2 =9

влево

РасстояниеА₄А₉откладываютподуге,проведеннойизточкиГ₇черезточкуА₄.Сторонывытачкиуравнивают.

Г₄П₄

Вспомогательнаяточка

П₂Г₁

вверх

Г₄П₆

Точкакасанияпроймысвертикалью

източкиа₂

Г₄П₄/3

вверх

^П61^П5

Положениевершиныпроймы

П₆₁П₄(дуга)

вверх

А₉П₅

ОтрезокзасечкойнадугеП₆₁П₅

Ш_п

влево

П₆3

Вспомогательнаяточка

П₅П₆/2

3-4

Вспомогательнаяточка

0,3÷0,8см

вверх

Г₄2

Вспомогательнаяточка

0,2*Г₁Г₄

влево

^П5^П51

Корректировкаплечевойлинии

0,3÷0,5см

влево

В изделиях приталенногосилуэтасотрезнойлиниейталии,укоторых

данспускполинииталиинауработкуткани,спередипроводятдвелинииталии:однудляверхнейчасти,другую–дляюбки.

ЛиниюталиидляверхнейчастипроводятчерезточкиТ₈иТ₆,адалеедопересечениялинииталииспинкисвертикальюизточкиГ₂.

Линиюталиинижнейчасти(юбки)проводятчерезточкиТ₃иТ₆₀,адалееплавнойлиниейподводятктойжеточкеГ₂.Окончательноотрезнуюлиниюталииоформляютпослепостроениябоковыхлинийи вытачекполинииталии.

Приталенныйсилуэт

∑в

Суммараствороввытачекполинииталии

(С_г+П_г)–(С_т+П_т)

Т₄Т₅

Растворбоковойвытачки

0,4*∑в

влевоивправо

Положениевертикаливытачкив центральномрельефенаспинке

0,4*ГГ₁

вправо

^T10^T12

Растворвытачкивцентральном

рельефенаспинке

0,2*∑в

влевоивправоот

вертикальнойлинии

Т₉Т₈

Растворвытачкивцентральномрельефенаполочке

0,3*∑в

влевоивправоот вертикальнойлинии

Н₁Н₄

Положение нижней боковой

точки

ГГ₂+

0÷2см

влево

Н₂Н₅=Н₂Н₄=Н₃Н₅

Оформлениениза

Г₃Г₂+0÷2см

Боковуюлинию полочки проверяютсбоковойлиниейспинки.Линию низаполочкипроводятплавнойлиниейчерезточкиН₃иН₅спрогибом

0,5÷1смпосередине.

Прямойсилуэт

Н₁Н₄

Положениенижнейбоковойточки

ГГ₂+0÷2см

влево

Н₂Н₅=Н₂Н₄=Н₃Н₅

Оформлениениза

Г₃Г₂+0÷2см

Боковуюлиниюполочкипроверяютсбоковойлиниейспинки.Линию низаполочкипроводятплавнойлиниейчерезточкиН₃ иН₅ спрогибом

0,5÷1смпосередине.

Обозначение

Конструктивныйучасток

Расчетнаяформула

1

2

3

Проводятдвевзаимноперпендикулярныелинииспересечениемвт.О₁

О₁О₂

Высотаокатарукава

^Вок

О₁Р_п=О₁Р_л

Ширинарукава

(О_п+П_оп)/2

ИзточекР_п иР_л вверхвосстанавливаютперпендикулярыдопересечениясгоризонтальюизт.О₂вточкахО₃иО₄.ВертикалиО₃иО₄продолжаютвниз.

О₃М

Уровеньлинииниза

Д_р+П_пн–(0,7÷1,3см)

О₃Л

Уровеньлиниилоктя

О₃М/2+3см

ИзточекМиЛвлевопроводятгоризонтали.

ЛЛ₁

Величинапрогибапереднегопереката

0,5÷1см

ПолученнаяплавнаяспрямленнаялинияР_п,Л₁,М–линияпереднегопереката

ММ₁

Ширинарукававнизу

^(Озап^+По.зап^)/2

М₁М₂

Скоснизарукава

1,5÷2,5см

Всоответствиисвеличинойполовиныскоса,учтеннойвотрезкеО₃М, линиюнизапроводят,соединяяточкиМиМ₂попрямой.ТочкиР_лиМ₂соединяют,получаянапересеченииееслиниейлоктяточкуЛ₂.

Л₂Л₃

Величиналоктевогопереката

0,5÷1,5см

М₂,Л₃иР_лсоединяютплавнойкривой-линиялоктевогопереката.

Р_П1

Контрольнаяточка

Г₄П₆

1-1’

Контрольнаяточка

0,5

Р_лР3

Контрольнаяточка

Г₁П₃

Р₃Р₃’

Контрольнаяточка

1-1’

О₃О₅

Вспомогательнаяточка

О₁О₃/2-2

О₂О₆

Вспомогательнаяточка

О₁О₄/2

О₅-2

Вспомогательнаяточка

2-2,5

О₆-3

Вспомогательнаяточка

1-2

1-1’’

Контрольнаянадсечка

1-1"

Р₃Р₃’’

Контрольнаянадсечка

Р₃Р₃’

Р_пГ₂

Положениенижнейточкиоката

0,5*Г₁Г₄+1-1’’+0,3-0,7

Р_п8

Вспомогательныйотрезок

Г₄-2+1-1’’+0-0,5

ТочкиР₃’’иГ₂соединяютпрямойлинией

Р₃’’-4

Вспомогательныйотрезок

Р₃’’Г₂/2

4-5

Вспомогательныйотрезок

1-2

На чертеже основы определяют положение шва. Если он проходитпосередине,топроизводятследующиепостроения:

Р_пР

Вспомогательныйотрезок

Р_пР_л/2

^Л1^Л21

Вспомогательныйотрезок

Л₁Л₃/2

ММ₁₁

Вспомогательныйотрезок

ММ₂/2

Р_пР₁

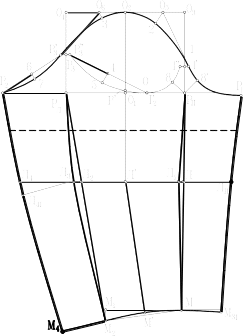

Построениеразверткирукава

относительнопереднегопереката

Р_пР

^Л1^Л22

^Л1^Л21

ММ₃

ММ₁₁

1

2

3

Переднююлиниюрукавапроводят черезточкиР₁,Л₂₂,М₃продолжаютвнизна0,5смиставятточкуМ₃₁.ТочкиМиМ₃соединяют.

Р_п-8’

Вспомогательнаяточка

Р_п-8

Р_лР₂

Разверткарукаваотносительно

локтевогопереката

Р_лР

^Л3^Л41

^Л3^Л22

М₂М₄

^М2^М11

ИзточкиЛ₃влевовнизпроводятперпендикуляркпрямойЛ₃М₂

^Л3^Л42

Л₃’Л₄₁

Р₂₁-6

Вспомогательнаяточка

Р₂₁Р₃’/2

6-7

Вспомогательнаяточка

0,5÷1,5см

Плавнопроводятлиниюоката,проводятпереднююизаднююлиниирукава,

линиюниза.Вытачкунедоводятдолиниилоктевогоперекатана1-2см.
