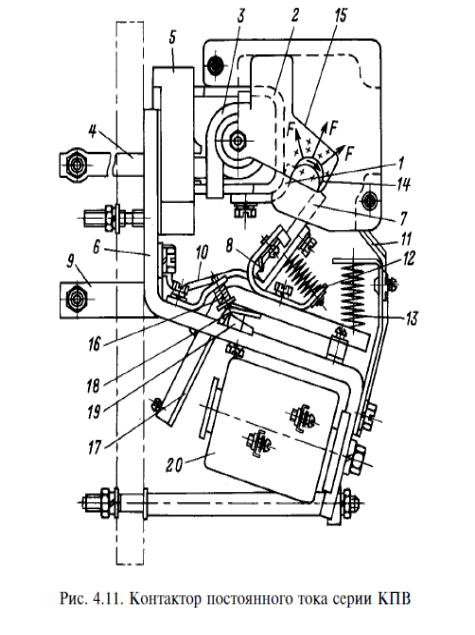

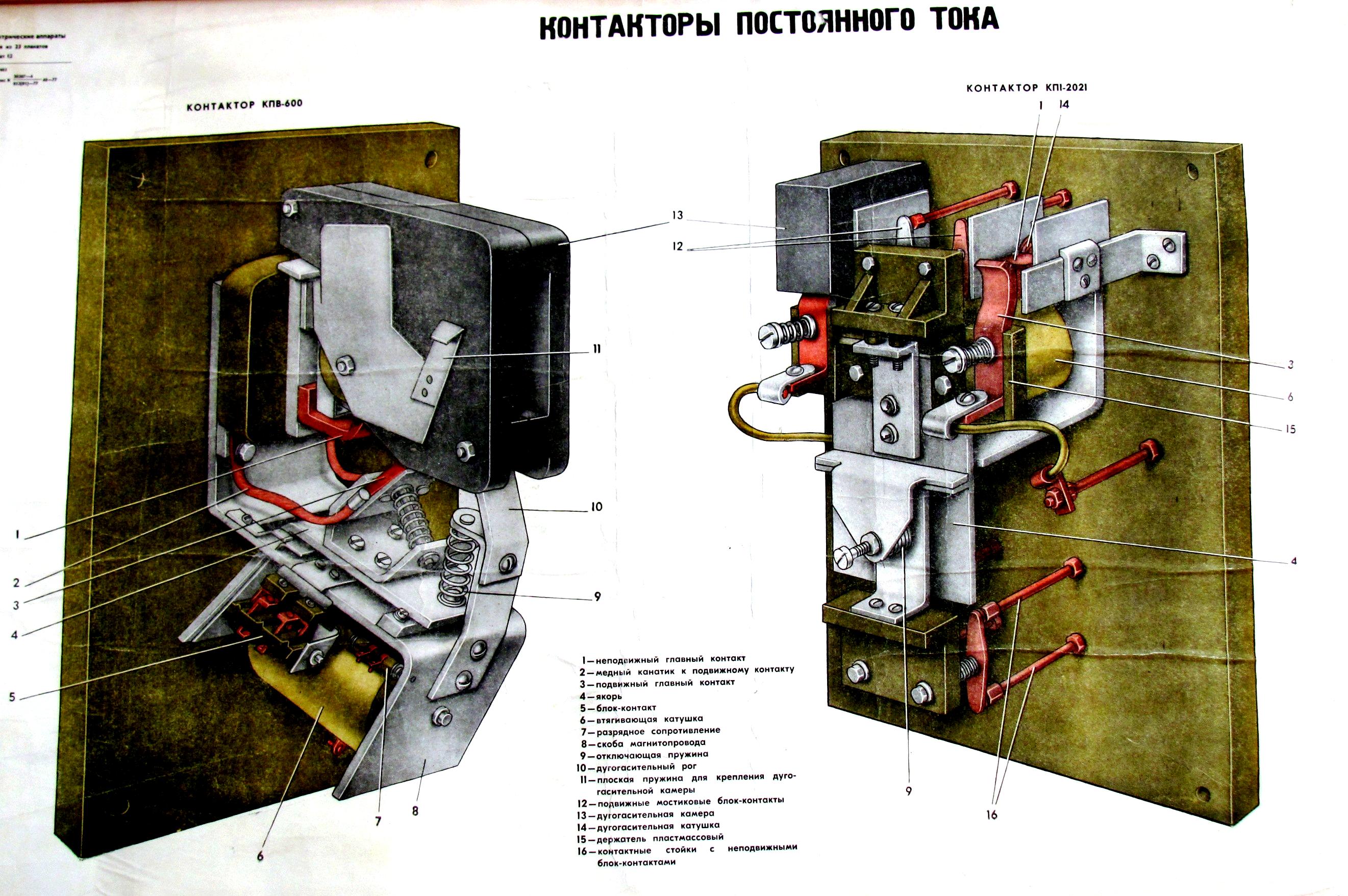

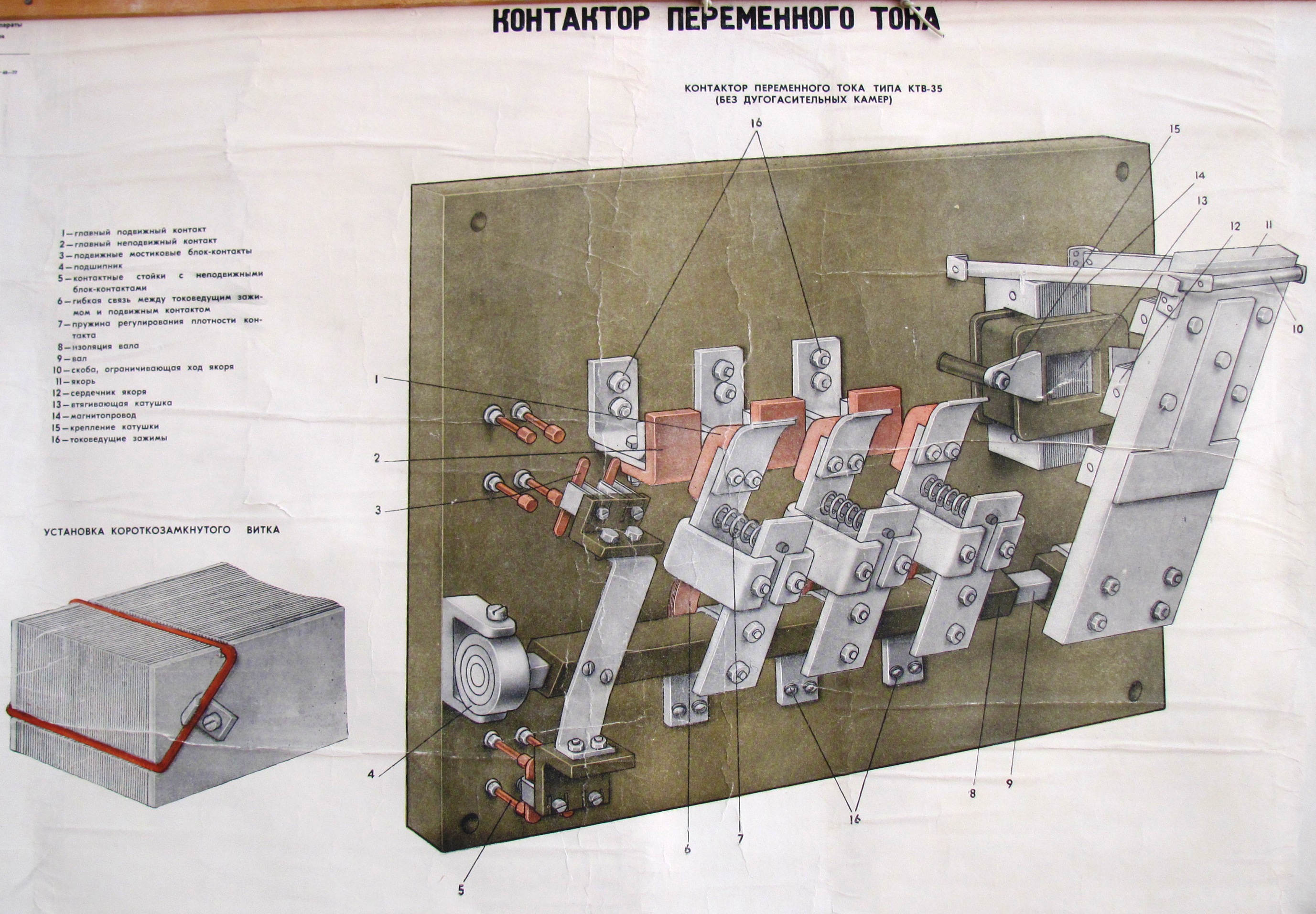

II. Низковольтные контактные коммутационные электрические аппараты

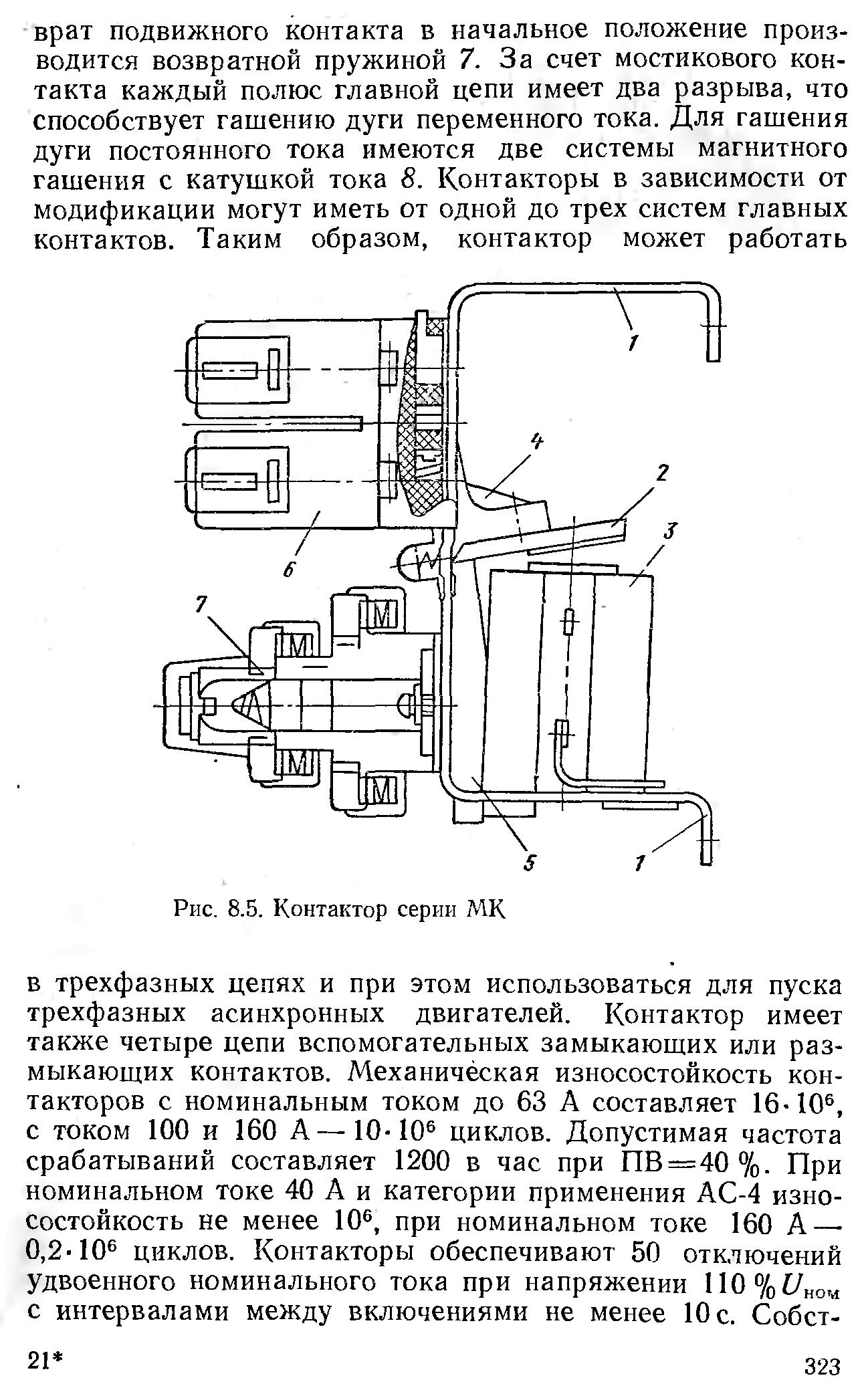

1 – стальная «С»-образная скоба (ярмо); 2 – якорь электромагнита; 3 – обмотка электромагнита;

4,5 – изоляционные колодки; 6 –система главных контактов; 7 –система вспомогательных контактов;

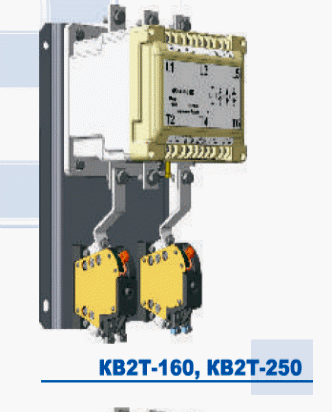

Вакуумные контакторы

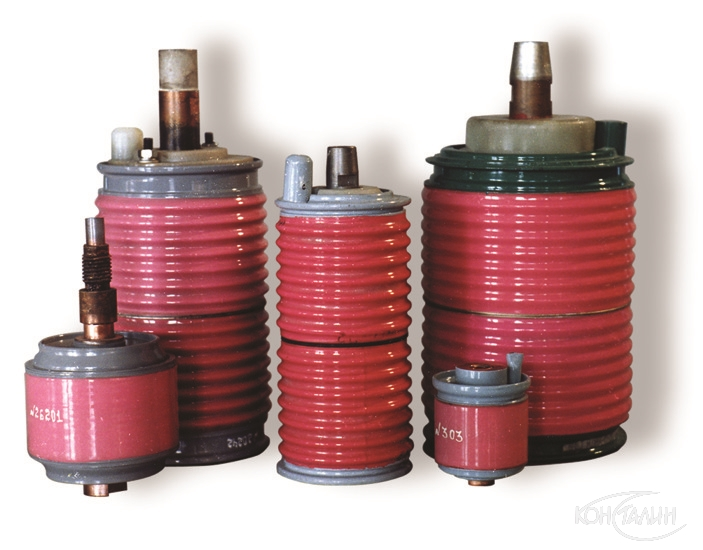

Основой вакуумных контакторов являются вакуумные дугогасительные камеры КДВ2, КДВ11, КДВ12, и некоторые другие.

Тип камеры	Uн, кВ	Iн, А	Iоткл, кА
КДВ2-1,14-2,5/250 В3	1,14	250	2,5
КДВ2-1,14-4,0/400 В3	1,14	400	3,5
КДВ2-1,14-5,0/630 УХЛ2	1,14	630	5,0
КДВ2-1,14-8,0/1000 УХЛ2	1,14	1000	8,0

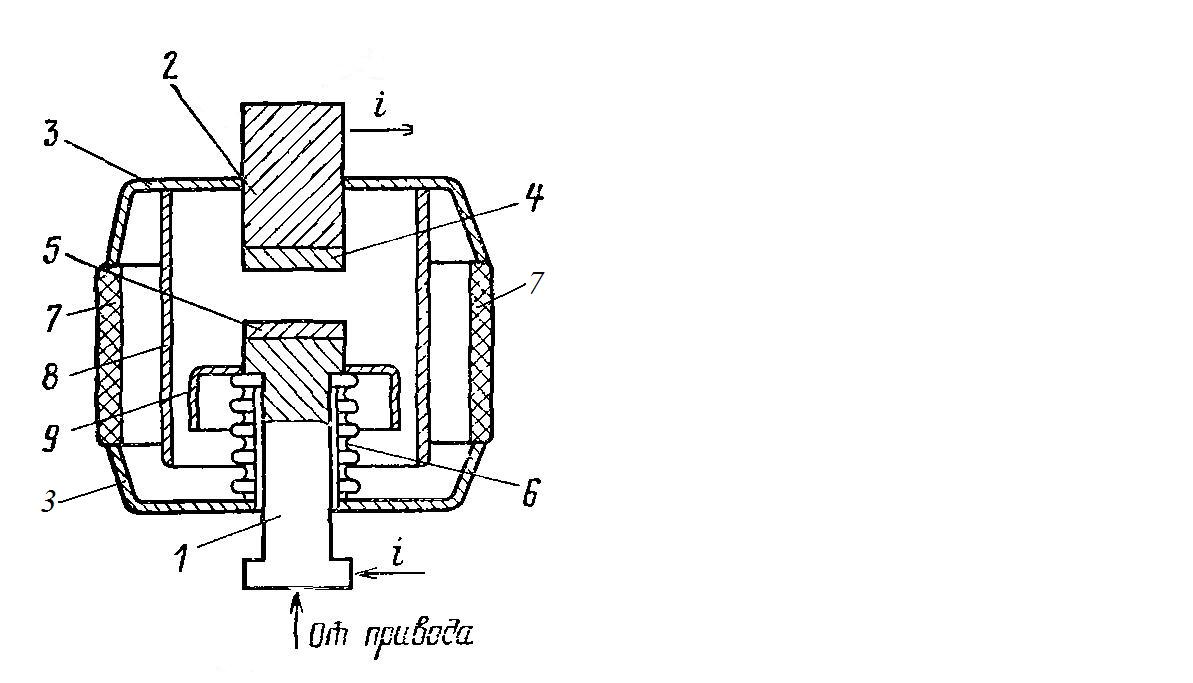

Рис. . Вакуумная дугогасительная камера КДВ12:

1 – подвижный контакт; 2 - неподвижный контакт; 3 – корпус; 4,5 – металлокерамические контактные накладки; 6 – сильфон; 7 – стеклянный или керамический цилиндр; 8,9 – металлические экраны

Конструктивно вакуумные дугогасительные камеры представляют собой цилиндрический корпус 7 из изоляционного материала с расположенными внутри подвижным и неподвижным контактами (контактодержателями) 1 и 2. Контактные накладки 4 и 5 изготовлены из дугостойкого проводящего электрический ток твердого металла: металлокерамика, вольфрам, молибден, тантал и др. Контакты внутри корпуса охвачены металлическим экраном 8 для исключения оседания паров металла на изоляционном корпусе изнутри. Экран 9 аналогично защищает сильфон. Эти экраны, кроме того, выравнивают электрическое поле между контактами. Возможность перемещения подвижного контакта 1 обеспечивается сильфоном 6. Давление в камере 13,3•10^-3 Па. Ток среза контактов составляет около 1,5 А. В исходном состоянии контакты замкнуты за счет разности давлений снаружи и внутри камеры. Раствор контактов (ход подвижного контакта) составляет 1..2 мм.

Р ис. Контактор вакуумный КВ-1

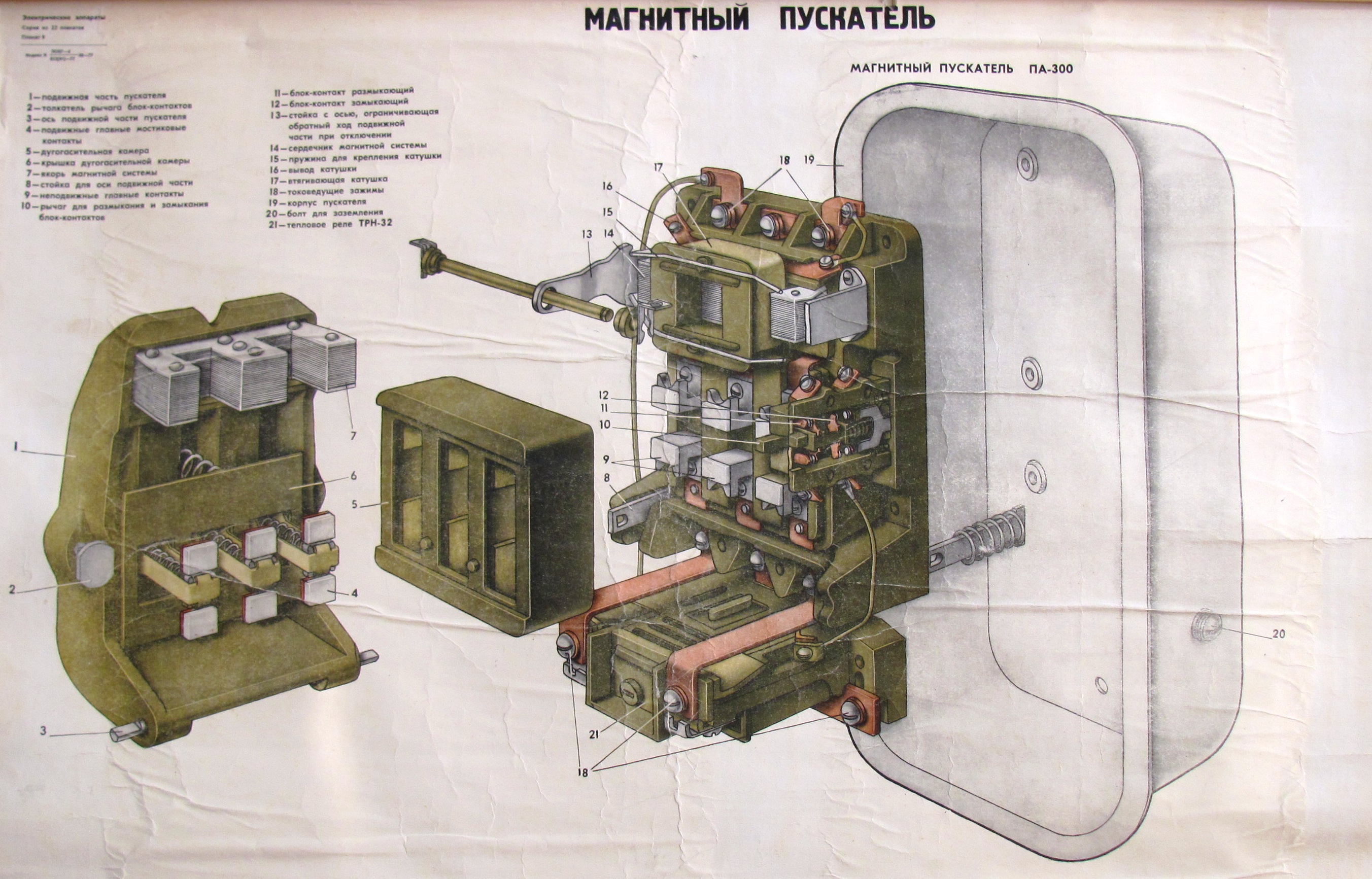

Пускатели серии пме

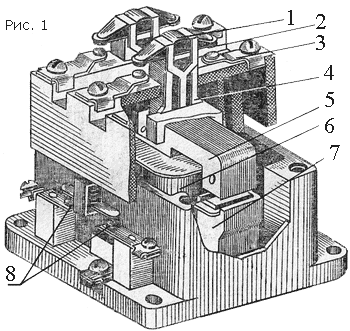

Устройство. Внутри корпуса пускателя (рис. 1) размещена электромагнитная система, включающая в себя неподвижную Ш-образную часть сердечника 7 и обмотку 6, намотанную на катушку. Сердечник набран из изолированных друг от друга (для уменьшения потерь от вихревых токов) листов электротехнической стали. Подвижная часть сердечника 5 (якорь) соединена с пластмассовой траверсой 4, на которой смонтированы контактные мостики 2 с подвижными контактами. Плавность замыкания контактов и необходимое усилие нажатия обеспечиваются контактными пружинами 1. Неподвижные контакты припаяны к контактным пластинам 3, снабженным винтовыми зажимами для присоединения проводов внешней цепи. Кроме главных контактов, пускатели имеют дополнительные (блокировочные) контакты 8, расположенные на боковых поверхностях аппарата. Главные контакты закрыты крышкой, защищающей их от загрязнения, случайных прикосновений и междуфазных замыканий.
