Раздел III. Судовые вспомогательные механизмы и системы. Технологическое оборудование специализированных судов. § 3.1 Насосы. Компрессоры. Сепараторы топлива и масла.

Действие насосов (см. рис.15), т.е. гидравлических машин, предназначенных для перемещения жидкостей, основано на том, что они сообщают перемещаемой жидкости получаемую от приводного двигателя энергию. По принципу действия насосы разделяются на объёмные, лопастные и струйные.

В объёмных насосах увеличение потенциальной энергии жидкости, т.е. увеличение её давления, происходит при воздействии на неё рабочего органа, вытесняющего её в нагнетательную камеру. В зависимости от конструкции вытесняющего органа объёмные насосы могут быть поршневыми (см. рис.15а) с возвратно- поступательным движением поршня и роторными с вращательным движением вытесняющих роторов. Из роторных насосов в СЭУ наиболее часто применяют шестерённые (см. рис.15б) и винтовые насосы, используемые для перемещения вязких жидкостей (жидкое топливо, масло).

Действие лопастных насосов (см. рис. 15в) основано на увеличении кинетической энергии перемещаемой жидкости, которая затем в диффузоре преобразуется в потенциальную энергию напора. К насосам этого типа относятся центробежные насосы, применяемые в СЭУ для перемещения охлаждающей воды.

Действие струйных насосов основано на передаче кинетической энергии рабочей среды (жидкость, пар или воздух) перемещаемой жидкости.

Назначением компрессоров (см. рис.16) является сжатие и перемещение воздуха или другой газообразной среды при степени повышения давления более 1,15. По принципу действия компрессоры могут быть объёмными и лопастными. В системах сжатого воздуха СЭУ применяют поршневые компрессоры. Для подачи больших количеств воздуха при относительно небольших степенях сжатия используются центробежные и осевые компрессоры.

Основными параметрами насосов и компрессоров являются производительность (подача) и напор.

Производительность – количество жидкости или газа перемещаемое в единицу времени. Различают производительность как по объёму, так и по массе перекачиваемого вещества.

Напор – количество энергии, сообщаемое единице массы перекачиваемой среды. Напор, может иметь линейную зависимость, т. к. физически представляет собой высоту, на которую может быть поднята перекачиваемая среда за счёт сообщаемой ей энергии.

Для очистки жидких сред от примесей, отличающихся от этих сред по плотности, применяются центробежные сепараторы, в которых отделение примесей происходит под действием центробежных сил в быстровращающихся барабанах.

Вопросы для повторения:

1. Что называется насосом?

2. Принцип действия насоса.

3. Как разделяются насосы по принципу действия?

4. Как работает поршневой насос?

5. Как работает ротационный насос?

6. Как работает лопастной насос?

7. Что называется компрессором?

8. Назовите и дайте определение основным параметрам насосов и компрессоров.

9. Что называется центробежным сепаратором? Принцип очистки топлива или масла сепаратором.

§ 3.2 Теплообменные аппараты. Холодильные установки.

Теплообменными аппаратами (см. рис.17) называются устройства, предназначенные для передачи теплоты от более нагретого теплоносителя к менее нагретому. По назначению теплообменные аппараты подразделяются на охладители и подогреватели. В СЭУ теплообменные аппараты применяют для охлаждения или подогрева воздуха, топлива, масла и воды, а также в рефрижераторных установках и установках кондиционирования воздуха.

В теплообменных аппаратах поверхностного типа передача теплоты происходит через разделительную стенку 1.

По конструкции теплообменные аппараты выполняются: кожухотрубными, пластинчатыми и змеевиковыми.

Холодильные установки (см.рис.18 )применяют на судах для поддержания низких температур в провизионных камерах, обеспечения летнего кондиционирования.

Искусственное охлаждение – это процесс отнятия теплоты от тел, температура которых должна быть ниже температуры окружающей среды. Непрерывное получение холода можно обеспечить путём использования рабочих тел – хладагентов, вступающих в контакт попеременно то с охлаждаемой, то с охлаждающей средой. Охлаждаемой средой может быть,

Рис. 17. Теплообменный аппарат.

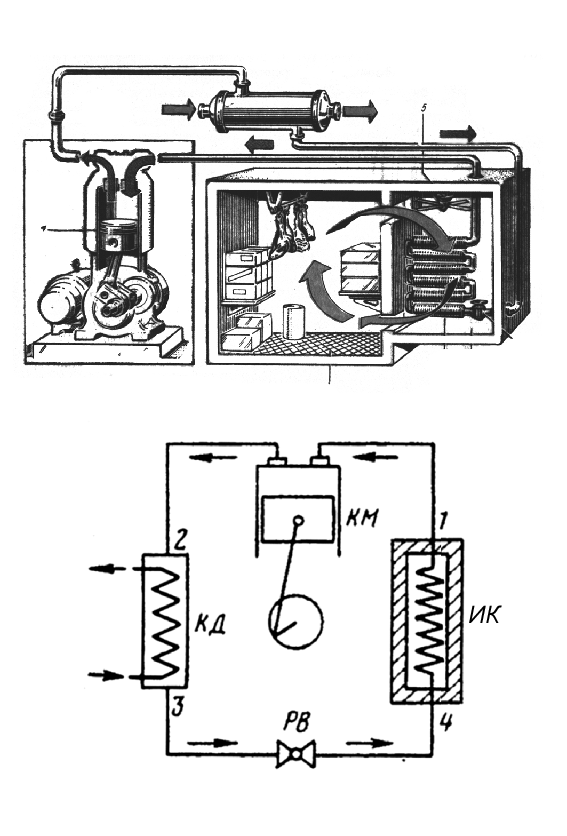

Рис. 18. Холодильная установка.

Рис. 19. Рулевое устройство.

Рис. 20. Подруливающее устройство.

например, воздух охлаждаемых помещений, а охлаждающей средой – забортная вода. Хладагент должен отобрать теплоту от охлаждаемой среды и передать её охлаждающей среде, имеющей более высокую температуру. Известно, что переход теплоты от тел, менее нагретых, к телам, более нагретым, возможен только при затрате энергии.

Холодильная установка включает в себя компрессор КМ, конденсатор КД, испаритель ИК, терморегулирующий вентиль РВ и другие приборы.

Вопросы для повторения:

1. Что называется теплообменным аппаратом?

2. Назначение и применение теплообменных аппаратов.

3. Назовите конструкции теплообменных аппаратов.

4. Назначение холодильных установок.

5. Охарактеризуйте принцип искусственного охлаждения.

6. Назовите основные элементы холодильной установки.
