24. Моделирование залежи. Получение замыкающих соотношений для решения трехфазных задач. Моделирование залежи: схематизация, размещение скважин по площади.
Представим пласт в виде прямоугольника с размерами: 91 км длины и 17,5 км ширины. Толщина пласта принята 91 м. При этом ось X направлена вдоль линии простирания пласта, ось Y в крест простирания.
Учитывая возможности ЭВМ, на которой производились расчеты, примем следующую разностная сетка, которой покрывается модель пласта. По оси X - 26 узлов, по оси Y -5 узлов, по оси Z - 7 узлов. В соответствие с таким числом узлов /общее число 910/ размер одной ячейки равен 3500м * 3500 м * 13 м, т.е. ячейка представляет собой очень тонкий слой с размерами по осям X и Y 3,5 км. Для таких ячеек может возникать неустойчивость решения при росте шага по времени. Однако устойчивость решения может быть повышена, если принимать значение коэффициента проницаемости в вертикальном направлении в несколько раз меньше, чем значение коэффициента проницаемости в горизонтальном.

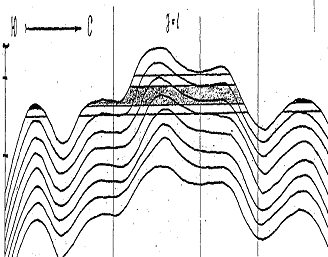

В вертикальном направлении модель схематизирует залежь таким образом, что верхний горизонтальный слой полностью повторяет структурную карту по кровле залежи, а остальные идут параллельно верхнему слою. На рис приводится профильный разрез модели вдоль оси X через точки j= 1,2,3,4,5 по оси Y.
Скважины размещаются на месторождении в узлах сеточной модели. При этом, если в ячейке модели размещаются несколько реальных скважин, то они все сводятся в одну укрупненную скважину, а дебит последней равен суммарному дебиту реальных скважин.
В модельных укрупненных газовых скважинах были объединены от 1 до 14 реальных скважин. Все реальные скважины рассматривались как укрупненные. При этом дебит каждой скважины устанавливался исходя из того, что годовой отбор газа из залежи равняется 2% от запасов газа. В каждой скважине отбор осуществляется из двух верхних слоев модели.
П
ри
моделировании нефтяных скважин количество
и порядок размещения скважин был принят
по III
варианту разработки нефтяной оторочки.
В модели также рассматривались укрупненные
скважины. При этом в одной укрупненной
скважине объединялось от 3 до 54 реальных
скважин. Дебит реальной скважины
составлял примерно 10 т/сутки и уменьшался
во времени. На каждом УКПГ дебит скважины
определялся, исходя из общего отбора
нефти из УКПГ и числа скважин, согласно
варианту, предложенному в проекте.
В каждой скважине отбор осуществлялся
из одного слоя, соответствующего нефтяной
оторочке /толщина нефтяной оторочки
равняется 10 м/.
Получение замыкающих соотношений для решения трехфазных задач. Изменение плотности газа рассчитывалось по уравнению состояния для реального газа
,
где
-
плотность газа в стандартных условиях,
-
текущее пластовое давление,
- коэффициент, учитывающий отклонение
свойств реальных газов от идеальных,
ат
- атмосферное давление,
=
353 К - пластовая температура,
=
293 К - стандартная температура.

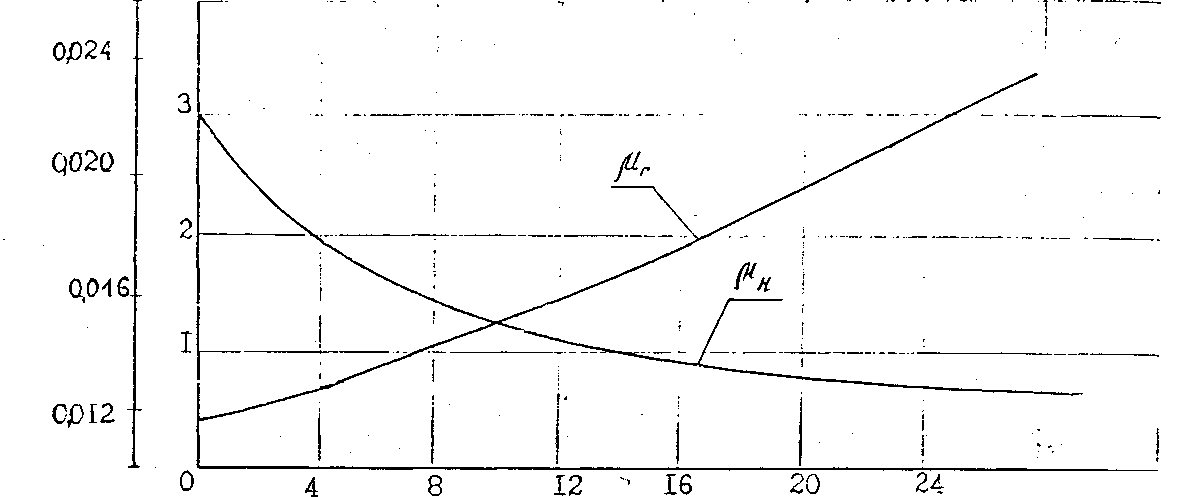

Вязкость газа в зависимости от давления определялась по методике Карра и Кабояши.
Количество газа, растворенного в нефти, и пластовый объемный фактор нефти определяются по номограммам Стендинга.
Плотность нефти рассчитывается по уравнению

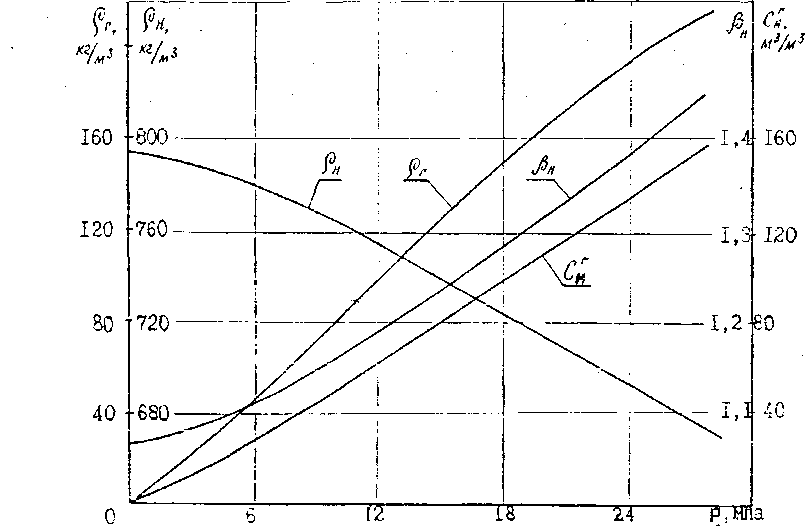

Результаты
расчетов количества растворенного газа
,
пластового объемного фактора
и плотности
нефти
в зависимости от давления.
Известно, что газ слабо растворяется в пластовой воде. Точно также и вода находится в паровой фазе в незначительных количествах. Тем не менее в многофазной модели учитываем растворимость газа в воде и воды в газе.
Содержание паров воды в газовой фазе рассчитывается по графикам Маккарти.
Для модели многофазной фильтрации необходимо определить доли разных компонентов в фазах, участвующих в фильтрации. Применительно к данному случаю рассматривается движение трех фаз: газообразной, жидкой углеводородной и водяной. В качестве условных компонентов рассматриваются газовый, нефтяной и водяной гипотетические компоненты. В действительности и газ, и нефть состоят из целой гаммы углеводородных компонентов, но для упрощения задачи каждый из них рассматриваем как один.
Для
удобства расчетов необходимо все
зависимости свойств газа, нефти и воды
от давления выразить в безразмерном
виде. В качестве характерных величин
приняты:
= 25МПа,
=
500 кг/м3,
=
1мПа*с,
=
0,2,
=
0,1 мкм 2
,
=
2690 м.
Доля конденсата /С5+ /, /нефти/, содержащегося в газовой фазе определяется по формуле
Доля воды, растворенной в газе, определяется по формуле
Доля газа, растворенного в воде, определяется по формуле
Доля газа, растворенного в жидкой углеводородной фазе /нефти/, определяется по формуле
Здесь
С5+
- количество конденсата в газе кг/м2
;
-
плотность воды в стандартных условиях.
/Остальные обозначения см. выше/.
Не
имеется никаких данных о растворимости
воды в нефти и нефти в воде. Поэтому
будем считать их взаимонерастворимыми,
т.е. доля нефти, растворенной в воде,
0
и доля воды, растворенной в нефти
0.
Учитывая
соотношение
,
где
-
номер компонента /в данном случае k=1
- газовый компонент, к
= 2 – нефтяной компонент, к
= 3 - водяной компонент/,
- номер
фазы /
=
I
- газовая фаза,
=
2 - жидкая углеводородная /нефтяная/
фаза,
=
3 -вода/, имеем, что доля газового компонента
в газовой фазе равна
;
доля нефтяного компонента в нефтяной фазе
;
доля водяного компонента в воде
.
