Вибір крану

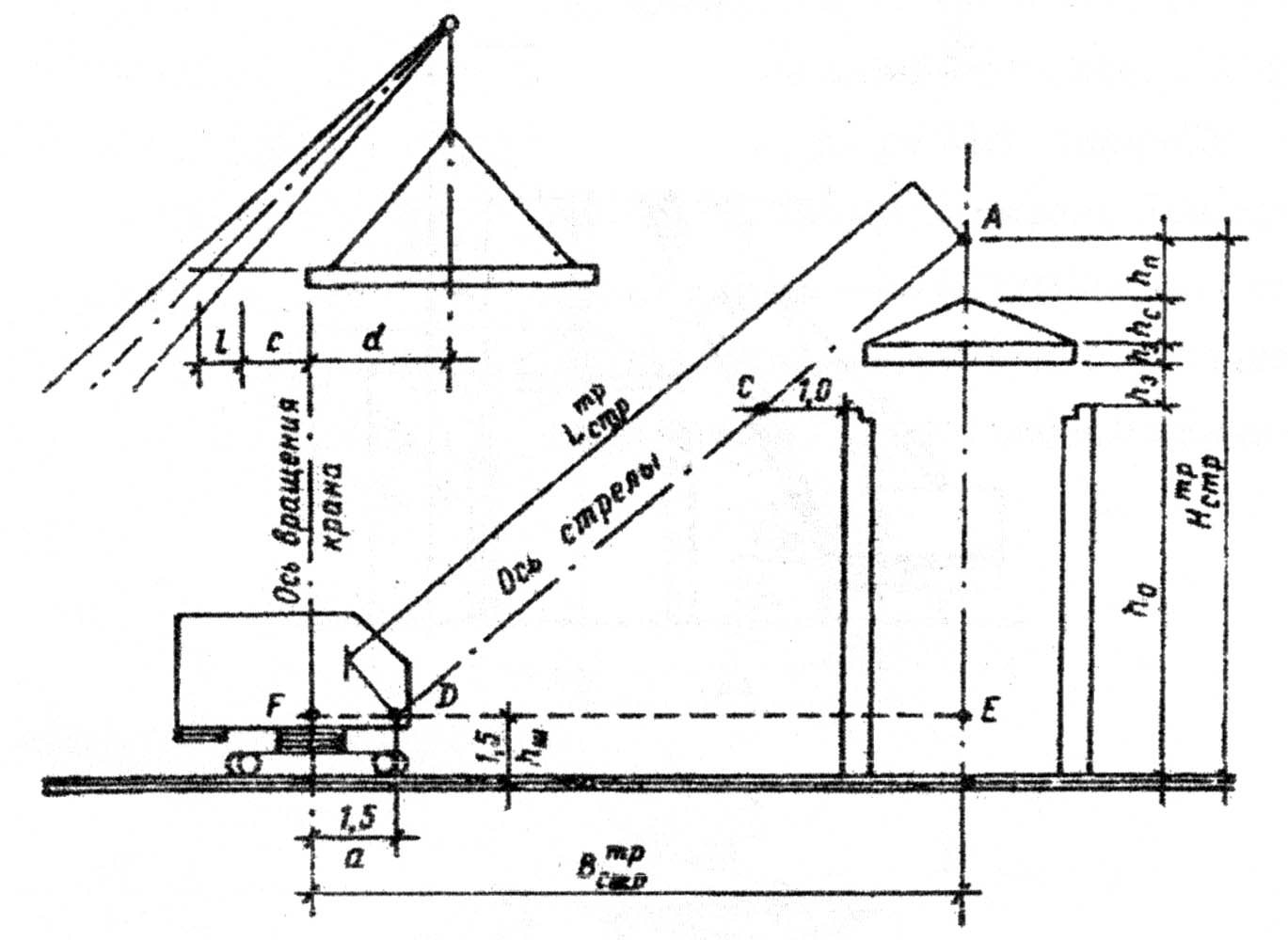

4.1 Схема визначення монтажних характеристик самохідного стрілового крану
Рис. 8 – Монтажна характеристика самохідного стрілового крану
Підбір монтажних пристосувань
Таблиця 1-монтажні пристосуванння
Монтажний елемент |
Вантажозахватні прилади |
||||
Назва |
Хар-ка |
Ескізи |
Вантажопід.,
т,
|
Маса, кг |
розрах.
вис.
|
1 |
2 |
3 |
4 |
5 |
6 |
Колони |
m=3,5 h=6,0 |
Уніфікований штирьовий захват
|
10 |
180 |
1,9 |
Продовження таблиці 1
1 |
2 |
3 |
4 |
5 |
6 |
Кроквяні ферми |
m=9,2 Сегментні, 24м |
Траверса
|
12 |
3423 |
1 |
Плити покриття |
m=2,7 3×6 |
Багатогілковий строп
|
5 |
250 |
5,0 |
Стінові панелі |
m=6,0 l=6 |
Траверса
|
3 |
33 |
2,5 |
4.3 Розрахунок монтажних характеристик крану
Визначаємо масу елементів з монтажного пристосування, що монтуються:
Q=
+
(1)
Q1– маса елемента;
Q2- маса вантажозахватних пристосувань.
Визначаємо масу елементів з монтажним пристосуванням за формулою (1):
=3,5+0,18=3,68т
=9,2+3,42=12,62т
=2,7+0,25=2,95
т
=6+0,033=6,033т
Визначаємо висоту піднімання крюка крану:
Hкр = h0 + h3 + hел + hc + hп (2)
-
відмітка, на яку установлюється елемент;
-
запас по висоті, 0,5 м;
-
висота елемента;
-
висота строповки;
-
висота поліспасту в стягнутому положенні
– 1,5-2 м.
Визначаємо висоту піднімання крюку крана за формулою (2):
=0+0,5+6+1,9+2=10,4м
=12+0,5+3,3+1+2=18,8м
=6+0,5+0,15+5+2=13,65м
=9,9+0,5+6+2,5+2=20,9м
Визначаємо найменший виліт стріли:
(3)
– відстань
від рівня стояка крану до вісі повороту
стріли а=1,5 м.;
е=0,5м – половина товщини стріли на рівні верха елемента, який монтується;
с=1м – відстань від стріли до елемента;
d – відстань від центра ваги до приближеного до стріли краю елемента.
Визначаємо найменший виліт стріли за формулою (3):
Для колон:
Для кроквяних ферм:
Для
плит покриття:
Для стінових панелей:
Визначаємо потрібну довжину стріли крану:
(4)
Визначаємо потрібну довжину стріли крану за формулою (4):
Монтажні
характеристики до вибору крану
Таблиця2 - Монтажна характеристики до вибору крану
Монтуємі елементи |
Маса елемента,т |
Характеристика захоплюючих приладів |
Потрібні параметри |
Кран і його робочі параметри |
|||
Вантажопід΄єм-ність, Q,т |
Висота підйому,
|
Виліт стріли,
|
|||||
Довжина стропів, м |
Маса стропів , т |
||||||
Колони |
3,5 |
1,9 |
0,18 |
3,68 |
10,4 |
6,84 |
Кран
марки МКГ – 25 БР,
|
Кроквяні ферми |
9,2 |
1,0 |
3,423 |
12,623 |
18,8 |
10,64 |
|
Плити покриття |
2,7 |
5,0 |
0,250 |
2,950 |
13,65 |
9,31 |
|
Стінові панелі |
6,0 |
2,5 |
0,033 |
6,033 |
20,9 |
18,74 |
