32) Апв споживачів після ачр (уапв).

Для ускорения восстановления питания потребителей, отключенных при срабатывании АЧР,

применяется специальный вид автоматики – АПВ после АЧР (или ЧАПВ). Устройство ЧАПВ

срабатывает после восстановления частоты в энергосистеме и дает импульс на включение

отключенных потребителей.

Устройство ЧАПВ является весьма эффективным средством автоматики, ускоряющим вос-

становление питания потребителей, отключавшихся действием АЧР. Поэтому ЧАПВ целесо-

образно применять везде, где установлена АЧР. В первую очередь ЧАПВ следует выполнять

на подстанциях с ответственными потребителями, на подстанциях без постоянного обслужи-

вающего персонала, с дежурством на дому, далеко расположенных от места размещения

оперативно-выездных бригад.

Действие ЧАПВ должно осуществляться при частоте 49,5–50 Гц. Начальная уставка по вре-

мени ЧАПВ принимается равной 10–20 с, конечная – в зависимости от конкретных условий.

Минимальный интервал по времени между смежными очередями ЧАПВ в пределах энерго-

системы или отдельного узла – 5 с. Мощности нагрузки по очередям ЧАПВ обычно распреде-

ляются равномерно. Очередность подключения потребителей к ЧАПВ – обратная очередно-

сти АЧР, т. е. к последним очередям АЧР подключаются первые очереди ЧАПВ.

33.Схеми пристроїв ачр і апв.

Схема АЧР

Снижение частоты пагубно влияет на состояние энергетической системы и может стать причиной экологической либо технологической катастрофы. Например, падение частоты на два-три герца приводит к уменьшению количества подаваемой воды в конденсатор электростанции на 25-40%, выводит из строя насосы, производящие подачу воды в котел. Происходит дальнейший рост дефицита активной мощности в энергетической сети, сопровождающийся нарастающим, лавинным процессом снижения частоты. Данный процесс именуется лавиной частоты.

Кроме вышеперечисленных негативных последствий падения частоты следует отметить еще одно – падение напряжения. Автоматическая частотная разгрузка применяется на распределительных подстанциях с учетом категории электроснабжения потребителей. То есть отключение потребителей от сети выполняется ступенчато.

Схема АПВ

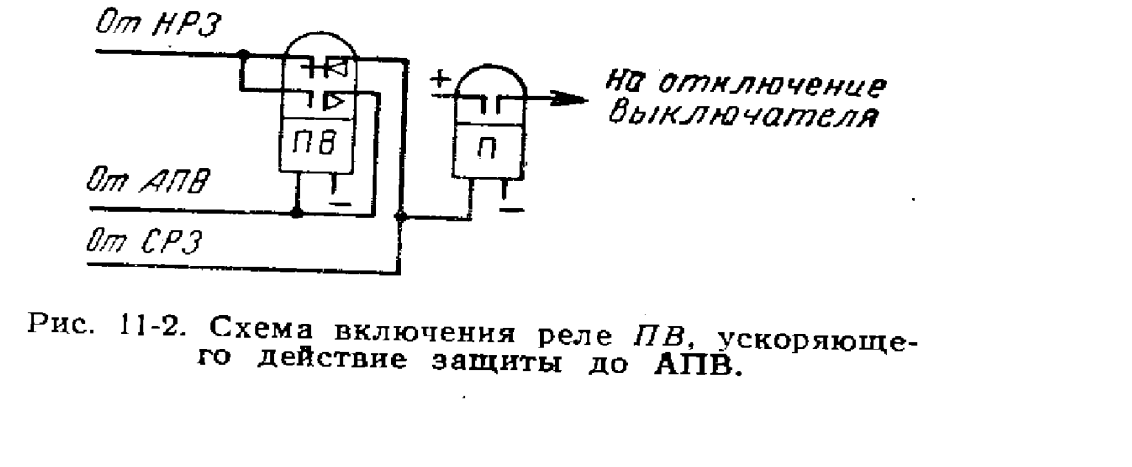

• Схема АПВ действует при срабатывании встроенных в привод реле прямого действия и включают отключившийся выключатель без выдержки времени. Условия работы механических приводов в цикле АПВ крайне тяжелые. При включении выключателя возникают увеличенные ударные нагрузки, расстраивающие привод. К недостаткам схем АПВ с механическими приводами следует также отнести отсутствие в них выдержки времени. Эти недостатки можно устранить путем использования электрических АПВ на переменном (выпрямленном) оперативном токе.

34) Оперативне обслуговування уачр.

4.1. Все устройства АЧР – ЧАПВ находятся в ведении диспетчера ДЭС, в том числе и АЧР на потребительских подстанциях.  Вывод АЧР производится: - полностью при появлении неисправности с последующим уведомлением диспетчера ДЭС; - полностью для проверки релейным персоналом по заявке в ДЭС; при этом вывод АЧР – ЧАПВ осуществляется в соответствии с местной инструкцией снятием всех накладок в цепях отключения присоединений, запрета АПВ и АВР и включения присоединений от ЧАПВ. 4.2. Быстродействующая АЧР – 1, имеющая низкие уставки по частоте может неправильно сработать на остаточном напряжении в условиях обесточения подстанции. А так как под нее заведена более ответственная нагрузка, чем под Спец АЧР или Защ АЧР, то необходимо: 4.2.1. С переходом подстанции или группы подстанций в тупиковый режим питания, когда велика вероятность их временного обесточения (в цикле АПВ или АВР) выводить из работы АЧР – 1 за исключением Спец АЧР и Защ АЧР на время тупикового режима независимо от наличия частотного АПВ. 4.3. В нормальном режиме работы подстанции реле частоты АЧР – 1 должны питаться от трансформаторов напряжения разных систем шин со стороны высшего напряжения.  4.4. При выводе в ремонт одного из трансформаторов напряжения реле частоты переводятся переключающим устройством на питание к ТН среднего или низшего напряжения. 4.5. После ликвидации аварии, в которой действовало АЧР, диспетчер ДЭС должен принять меры к кратковременному повышению частоты выше номинальной, чтобы обеспечить автоматическое включение потребителей устройствами ЧАПВ с высокими уставками : (49.9 – 50.0) Гц.
