4.3 Конструирование приводных барабанов
В приводах конвейеров в зависимости от типа производства применяются барабаны литые (рис.12) и сварные (рис. 13). Литые барабаны выполняются из серого чугуна не ниже марки СЧ 15 ГОСТ 1412–85 литьём в одноразовую песчаную форму и применяются при массовом производстве. Сварные барабаны находят применение при индивидуальном производстве, их изготавливают сваркой из прокатных элементов (листов, труб) из низкоуглеродистых сталей.
l1
l

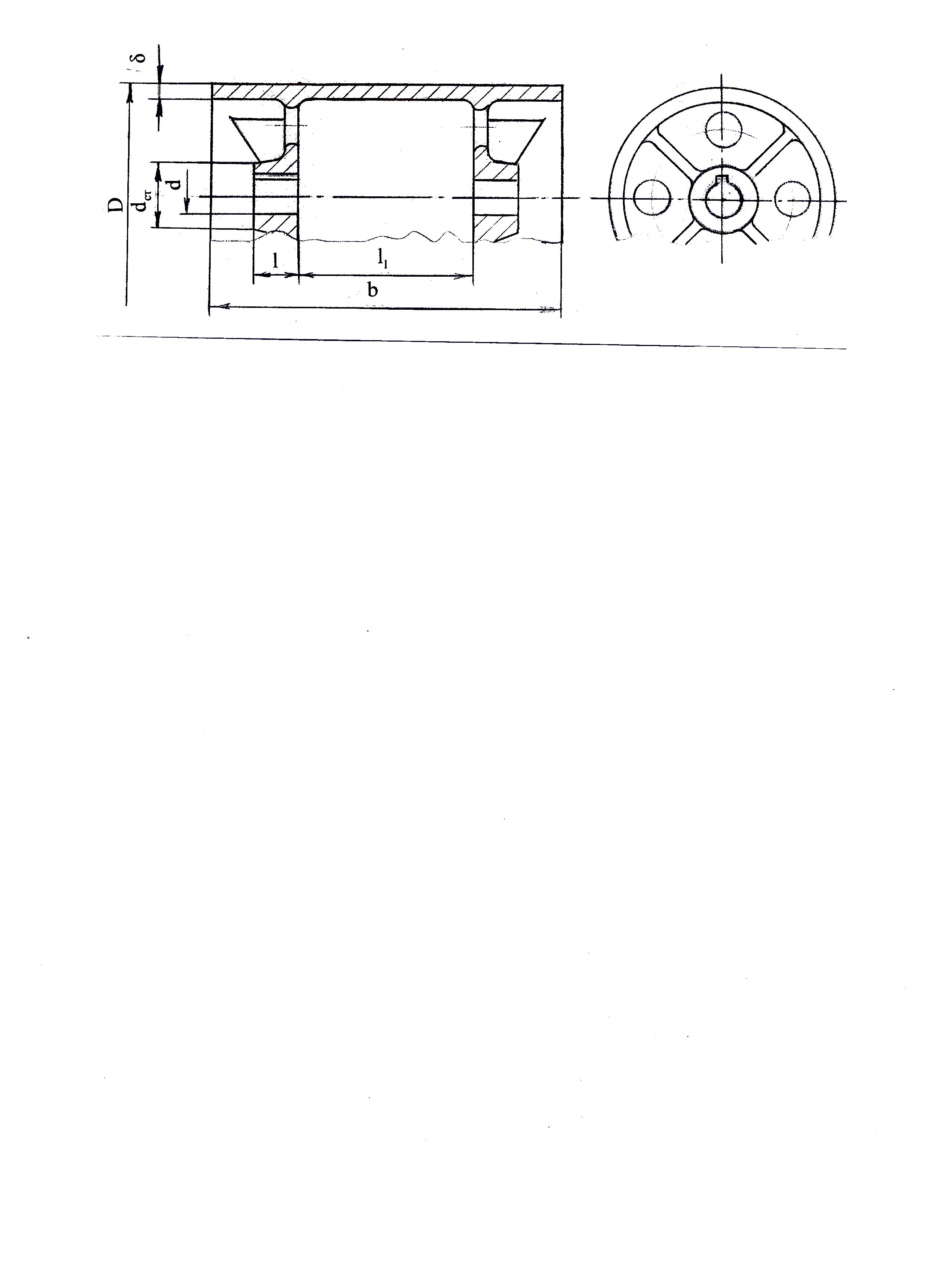

Рис. 12 . Литой барабан
l
l1
Рис. 13. Сварной барабан
Диаметр барабана D указывается в исходных данных задания на курсовое проектирование.
Ширина барабана b определяется в зависимости от заданной ширины ленты В по зависимости b = B + (150 – 200) мм.
Диаметр отверстия в ступицах барабана d равен диаметру вала в месте посадки на него барабана, значение которого принимается немного больше диаметра заплечика для подшипников, желательно по ГОСТ 6636 – 69.
Длина ступицы любого элемента конструкции назначается в зависимости от посадочного диаметра вала по условию обеспечения устойчивости элемента в вертикальной плоскости.
Поскольку барабан опирается на вал двумя ступицами и они отстоят друг от друга на значительном расстоянии, устойчивость барабана будет обеспечена при любой длине ступиц.
Длина обеих ступиц барабана l принимается равной длине шпонки, устанавливаемой только в ступице, расположенной ближе к концу вала со стороны подвода крутящего момента. Устанавливать шпонку во второй ступице барабана не имеет смысла. Из-за разной крутильной жёсткости вала и барабана невозможно точно определить нагрузку на шпонку во второй ступице. Расчёт шпоночного соединения приведен в п. 6.
Диаметр
ступиц барабана
.
Расстояние между дисками барабана
определяется по зависимости
.
Толщину
обода и дисков
литого барабана принимают в зависимости
от приведённого габарита барабана N
= 2/3 (D+b)
по графику (рис. 14).
В дисках для
облегчения выбивки формовочной смеси
из отливки делают как можно больше
отверстий (не меньше четырёх) максимально
возможного диаметра. Для повышения
жёсткости барабана между отверстиями
в дисках располагаются рёбра толщиной,
равной примерно
.
Рис. 14. Минимальная толщина стенки в зависимости от приведённого габарита отливки из серого чугуна
Обод сварного барабана выполняют сваркой из вальцованного листа толщиной 6–8 мм в зависимости от диаметра барабана или изготавливают из трубы, если диаметр барабана согласуется с размерами стандартной трубы по ГОСТ 8732–78, которым предусматриваются трубы диаметром от 20 до 820 мм. При выборе трубы следует учесть припуск на обработку обода по наружному диаметру. Диски и рёбра выполняют из листа меньшей, чем обод, толщины.
Для
уменьшения износа ленты при работе
привода шероховатость обода приводного
и отклоняющего барабанов любой конструкции
должна быть не ниже
.
Приводной барабан на валу устанавливается симметрично относительно опор. При этом расстояние от опоры до барабана выбирается из условия, чтобы можно было поставить болт, соединяющий крышки подшипникового узла с корпусом левой опоры, при сборке привода (сборочный чертеж в прил. IX).
