4.7. Приложения



Иллюстрационный материал и таблицы вспомогательного характера или имеющие большой объем, алгоритмы и программы расчетов приводят в приложениях.

В тексте расчетно-пояснительной записки на все приложения дают ссылки. Приложения располагают в порядке ссылок на них в тексте.

Каждое приложение начинают с новой страницы с указанием наверху посередине страницы слова "Приложение".

Приложение должно иметь заголовок, который записывают симметрично относительно текста с прописной буквы и название, которое отражает содержание приложения.

Приложения обозначают заглавными буквами русского алфавита, начиная с буквы А, за исключением Ё, З, Й, О, Ч, Ь, Ы, Ъ. После слова приложение следует буква.

Если в записке одно приложение, его обозначают "Приложение А".

Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения.

Если в приложении одна таблица, то ее обозначают "Таблица В.1", если она приведена в приложении В.

Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения (например, Рисунок А. 3- отсутствует).

4.8. Требования к оформлению графической части

Графические документы следует выполнять с применением графических устройств вывода ЭВМ. С разрешения руководителя проектирования допускается выполнение этих документов чертежными карандашами или тушью.

Чертежи выполняются на листах формата А1 (594х841мм) и снабжаются спецификациями в соответствии с требованиями ЕСКД.

В правом нижнем углу листа располагается основная надпись. Форма и пояснения граф основной надписи приведены в приложении Д, пример оформления основной надписи приведен ниже:



					ДП.ОЗ.280201.65. ОЗК-3.05456
					Отстойник вторичный Сборочный чертеж	Лит.			Масса		Масштаб
Изм.	Лист	№ докум	Подп.	Дата		у					1:10
Разраб.		Некрасов
Пров.		Маннанова
Т.контр.		Маннанова				Лист				Листов
					Дипломный проект	УГАЭС, ОЗК-3
Н.контр.		Ильясова
Утв.		Николаева

Технологические схемы должны содержать все аппараты и основные технологические связи (трубопроводы). При составлении технологических схем (в расчетно-пояснительной записке и на чертеже) и схем аппаратов необходимо соблюдать единство условных изображений аппаратов и оборудования, используя рекомендации, имеющиеся на кафедре.

При выполнении технологической схемы допускается нестандартное изображение оборудования в виде внешних контуров. Каждый элемент схемы должен иметь буквенно-цифровое обозначение: буквенное обозначение представляет собой сокращенное наименование элемента, составленное из его начальных или характерных букв; после буквенного обозначения проставляется порядковый номер элемента. Порядковый номер устанавливается в пределах группы элементов, которым на схеме присвоено одинаковое буквенное обозначение. Буквенно-цифровые обозначения проставляются рядом с элементами схемы справа или над ними и заносятся в перечень элементов, оформленный в виде таблицы, которая располагается над основной надписью (расстояние между перечнем и основной надписью должно быть не менее 12 мм).

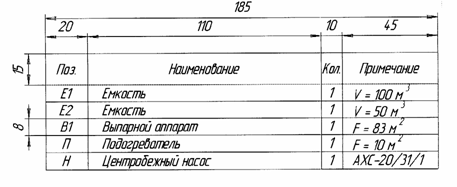

Пример оформления таблицы перечня элементов схемы

Линии технологических связей (трубопроводы) должны состоять из горизонтальных и вертикальных отрезков, иметь минимальное количество пересечений и изломов. Допускается буквенное, цифровое или буквенно-цифровое обозначение технологических связей.

Линии подвода к оборудованию пара, воды, сжатого газа и других потоков должны отходить от магистральных трубопроводов, показанных выше или ниже изображенного на схеме оборудования.

Условные обозначения и изображения трубопроводов должны быть расшифрованы в таблице.

Пример оформления таблицы



Условное обозначение	Среда
––––––––1––––1–––––––– ––––––––2––––2––––––––	Пар Охлаждающая вода



На трубопроводах проставляются стрелки, указывающие направление движения среды.

Чертеж общего вида аппарата должен содержать:

– виды, размеры, сечения и выносные изображения (отдельные детали), дающие полное представление о конструкции аппарата, взаимодействии его составных частей и принципе работы;

– таблицу штуцеров, смотровых окон, устройств для установки контрольно-измерительных приборов и др.;

– перечень составных частей аппарата.

При выборе масштаба следует исходить из условий размещения изображения на одном листе, равномерного заполнения площади листа.

Аппараты, имеющие большую длину или высоту, допускается изображать с разрывами. Все узлы и детали аппарата (штуцера, фланцы, обечайки, днища, смотровые окна, контактные устройства и т. д.) должны выбираться и вычерчиваться в соответствии с действующими стандартами.

Виды, разрезы и сечения обозначаются прописными буквами русского алфавита. Буквенные обозначения присваиваются в алфавитном порядке без повторения и пропусков. Буквенные обозначения подчеркиваются сплошной тонкой линией. Масштаб изображения, отличающийся от проставленного в основной надписи, указывается под надписью, относящейся к изображению, например:

Выносные элементы (детали) выделяются на чертеже общего вида окружностью и обозначаются римскими цифрами на полках линий–выносок. Над изображением детали указывается ее номер и масштаб:

На чертеже общего вида наносятся линии – выноски от каждой сборочной единицы. Над полками линий – выносок наносятся номера сборочных единиц и деталей в соответствии с номерами позиций в перечне. Перечень составных частей аппарата располагается на поле чертежа над основной надписью (расстояние между перечнем и основной надписью должно быть не менее 12 мм) или на отдельных листах формата А4.

 Пример оформления таблицы перечня составных частей аппарата

Поз.	Обозначение	Наименование	Кол.	Материал
1		Распределительная камера	1	Сталь 20
2		Греющая камера	1	Сталь 20

 На чертеже проставляются габаритные, присоединительные, установочные и необходимые конструктивные размеры. Размерные линии не должны пересекаться между собой, и по возможности, с линиями – выносками.

Таблица штуцеров размещается над перечнем составных частей.

Штуцера обозначаются прописными буквами русского алфавита, оставшимися после обозначения изображений (видов, разрезов и сечений).

 Пример оформления таблицы штуцеров



Обоз.	Наименования	Кол.	Условный проход, мм
Ж	Вход греющего пара	1
З	Выход конденсата	1
И	Вход раствора	1

Примерное расположение элементов чертежа технологической схемы и основных аппаратов приведено в приложении К.

Плакаты являются демонстрационным графическим материалом. К ним относятся: упрощенные изображения устройств, показывающие их конструкцию или принцип действия; таблицы технико-экономических показателей или других характеристик проектируемого объекта и т. д.

Иллюстративный материал, оформляемый отдельно от пояснительной записки (в виде диаграмм, схем, плакатов, таблиц, графиков), должен иметь наименование, выполняться на чертежной бумаге стандартных форматов с рамкой, без основной надписи. Наименование иллюстративного материала пишется крупным чертежным шрифтом над изображением.

Плакаты должны выполняться в соответствии с требованиями ГОСТ 2.605-68 [11], отвечать требованиям наибольшей наглядности, свободно просматриваться с расстояния 2-3 м.
