Дыхательное оборудование резервуаров
Дыхательная арматура предназначена для сообщения газового пространства резервуара (ГПР) с атмосферой. К этому оборудованию относятся: механический дыхательный клапан, предохранительный гидравлический клапан и вентиляционный патрубок.
Механические дыхательные клапаны
Сейчас используются: КД (ДК), НДКМ, КДН. Устройство и работа дыхательного клапана типа КД изображена на Рис 1.
где 1 – тарелка давления, 2 – тарелка вакуума, 3 – регулировочные грузы, 4 – корпус клапана, 5 – фланец.

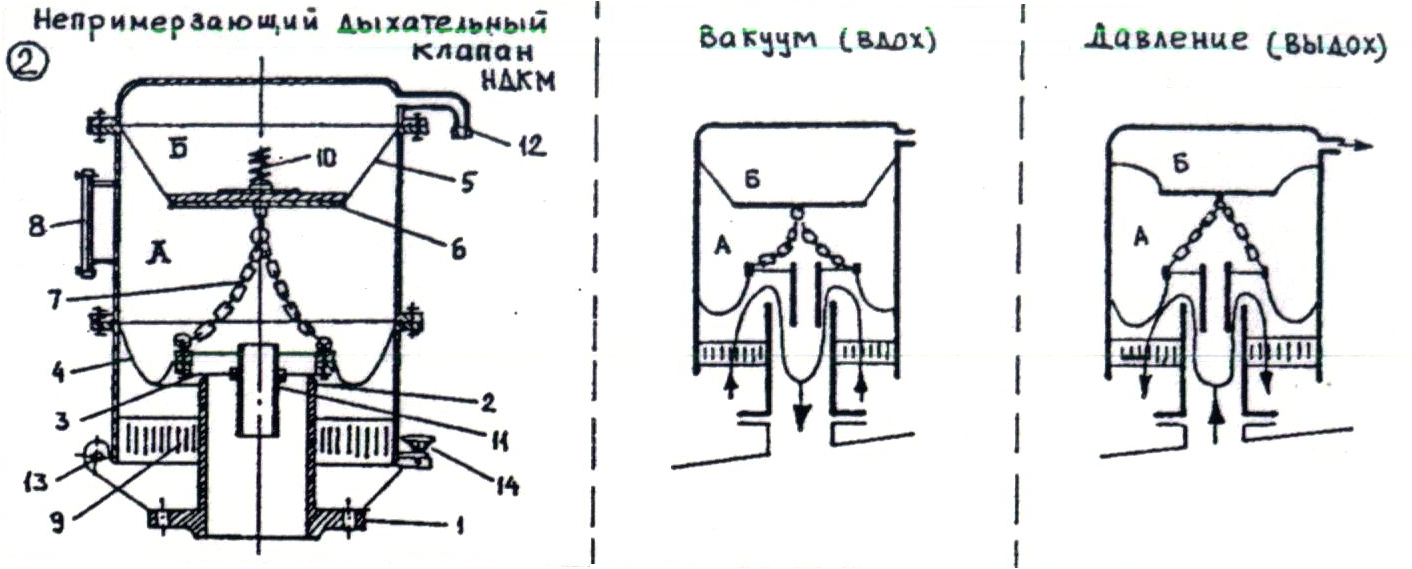

Достоинства клапана – простота; недостатки – малая пропускная способность, что вызвано большим гидравлическим сопротивлением. Стальные поверхности тарелки и седла в переходные периоды года и зимой могут примерзать. Поэтому есть непримерзающие дыхательные клапана (НДК) с фторопластовой прокладкой. Такие клапаны ставят на резервуары небольшой вместимости. Потом появился непримерзающий дыхательный клапан мембранный (НДКМ), который был избавлен от предыдущих недостатков ДК. Устройство НДКМ показано на рис 2.
где 1 – фланец, 2 – седло, 3 – тарелка клапана, 4 – нижняя мембрана, 5 – верхняя мембрана, 6 – регулировочные грузы (пластины), 7 – цепочки, 8 – смотровой люк с крышкой, 9 – огневой предохранитель, 10 – предохранительная пружина, 11 – импульсная трубка, 12 – трубка сообщения с атмосферой, 13 – ось вращения, 14 – запорный винт.
При уменьшении давления в газовом пространстве (при откачке, в темное время суток) в него поступает атмосферный воздух ч/з клапан. При увеличении давления в газовом пространстве (при закачке, в светлое время суток) повышенное давление передается в полость А. Оно давит и на 4, и на 5. 4 под действием разности давления она прижимается (снизу давит меньшее атмосферное давление) и она прижимает тарелку. Это же давление действует на 5, она идет вверх и за цепочки тянет тарелку. Получается, что мембрану тянется и вверх и вниз. Площадь 5 больше площади 4 сила давления на 5 больше чем на 4 поэтому и тарелка приподнимается и газовая смесь выходит из резервуара, что и показано на рисунке.

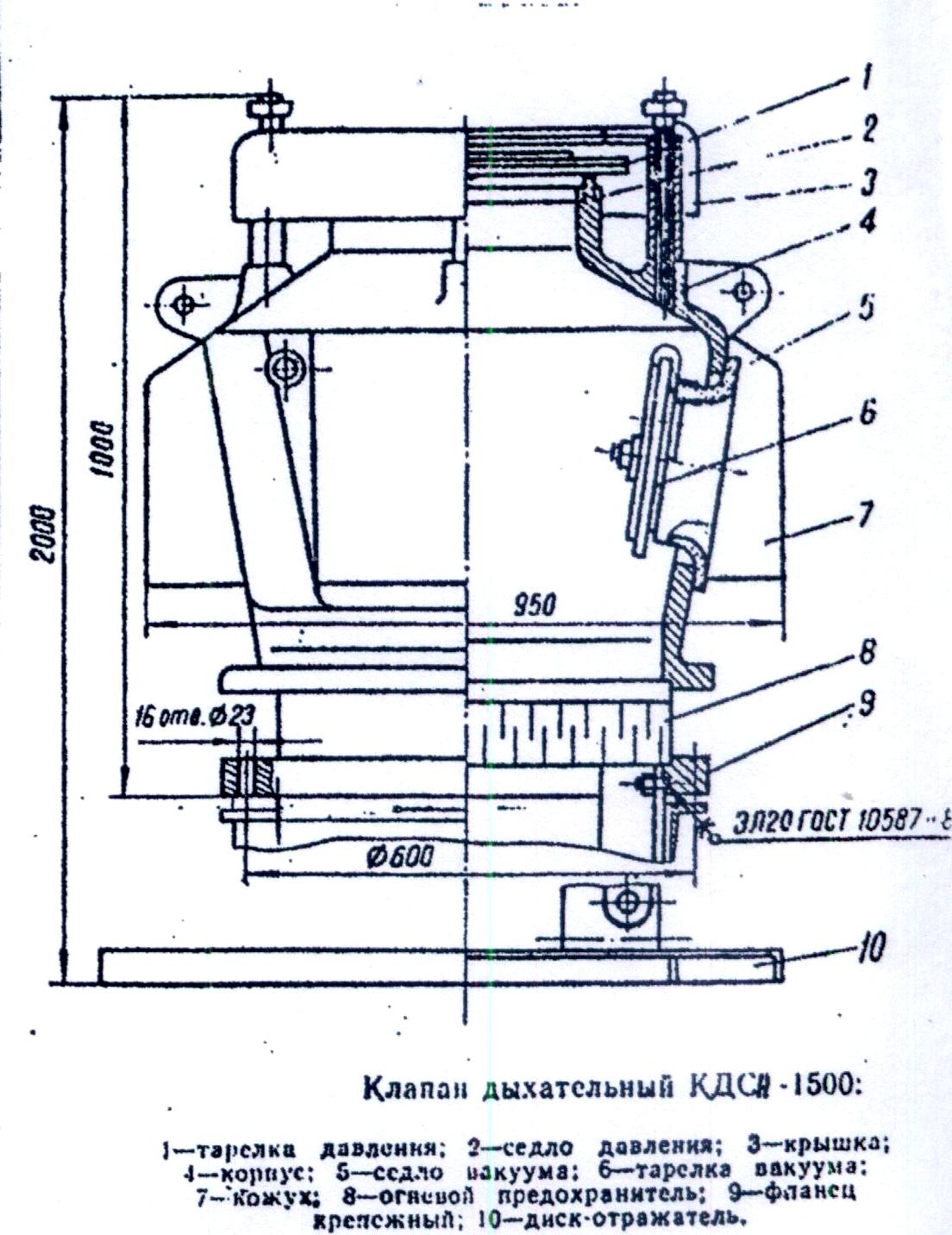

Клапаны НДКМ обладают большей пропускной способностью при том же диаметре присоединительного патрубка и устанавливаются на резервуарах большой емкости. Недостаток их в том, что низкая износостойкость мембран, она быстро диструктируется и клапан выходит из строя. В настоящее время серийно выпускаются клапаны дыхательные северного исполнения, которые обладают малым гидравлическим сопротивлением и, следовательно, большой пропускной способностью и имеют большую надежность, чем клапан НДКМ. Они маркируются КДН или КДНС. Устройство этого клапана показано на рис,
где 1500 – пропускная способность м3/ч.
Огневые предохранители (пламегасители)

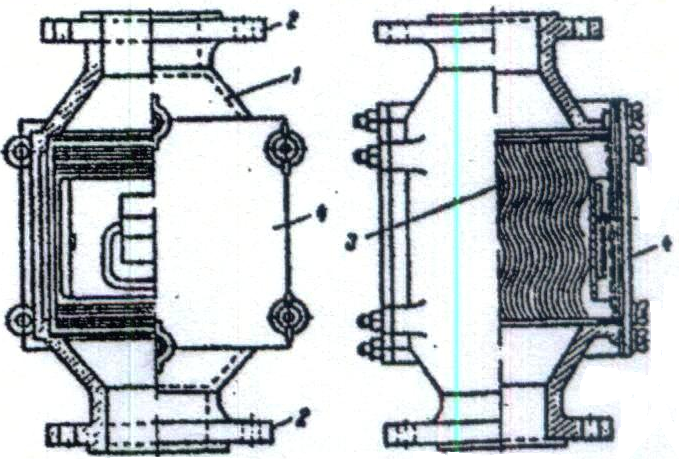

Огневой предохранитель относится к противопожарному оборудованию. Он может быть установлен как в корпусе клапанов, так и в виде отдельной конструкции между дыхательным клапаном и патрубком резервуара, между вентиляционным патрубком и патрубком резервуара. Устройство как самостоятельной конструкции показано на рис. (РМ2).
где 1 – корпус, 2 – присоединительные фланцы, 3 – огнепреградительная кассета (ОПК), 4 – смотровой люк.
ОПК (устанавливается также в корпусе клапана) представляет собой плотно намотанный рулон из гофрированного алюминия, витки которого образуют вертикальные извилистые каналы малого сечения. При попадании искры или пламени вмести с воздухом, вследствие большой теплоотдачи температура их уменьшается, и они гаснут, чем и характеризуются огнепреграждения.
