Топливно раздаточные колонки

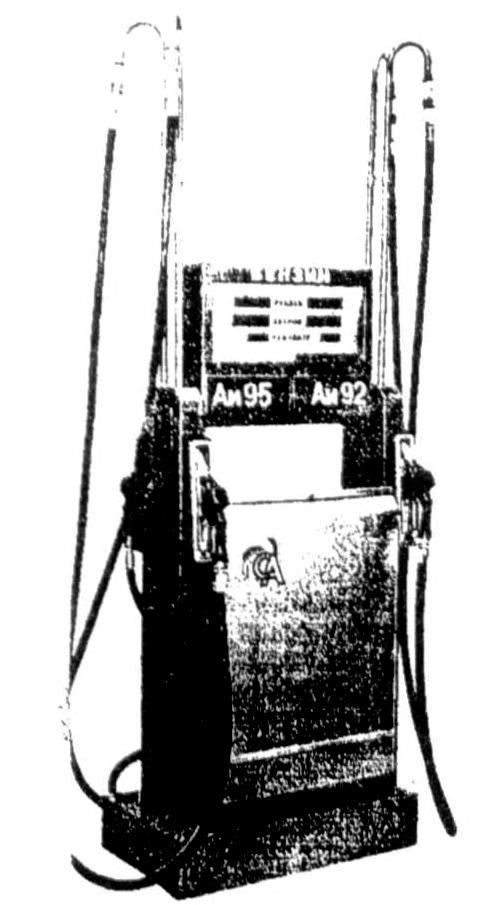

Колонки могут быть одно- и многошланговые. Общий вид одной из современных колонок (двухшланговая) показан на рисунке ниже

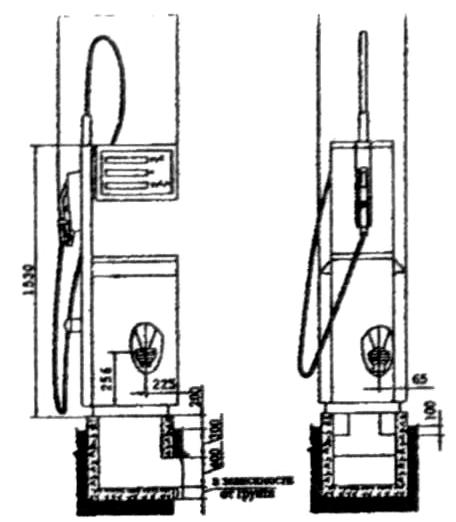

Установка колонки на фундаменте показана ниже:

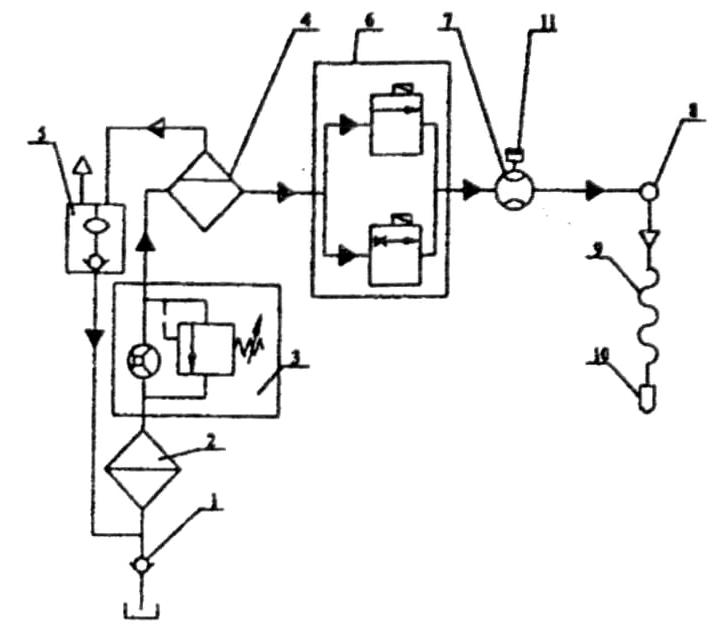

Типовая технологическая схема ТРК включает следующие элементы (совместно с линией выдачи резервуара):
где 1 – приемный клапан – установлен в резервуаре в начале линии выдачи; 2 – фильтр; 3 – насос; 4 – газоотделитель; 5 – поплавковая камера; 6 – электрореле; 7 – измеритель объема; 8 – индикатор топлива; 9 – напорный шланг; 10 – раздаточный кран (пистолет); 11 – счетчик.

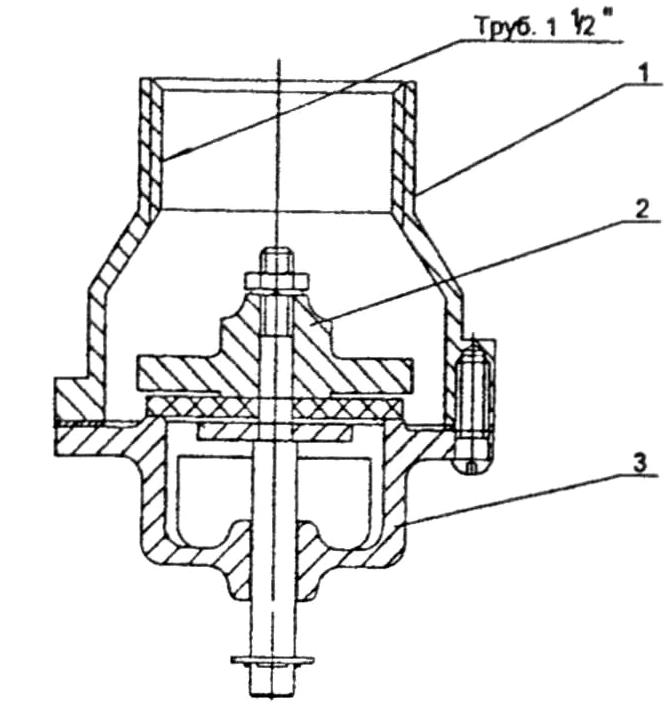

Устройство приемного клапана, который обеспечивает постоянное наполнение топливом всасывающей линии колонки показано ниже:
где 1 – корпус; 2 – тарелка; 3 – стакан с отверстиями.

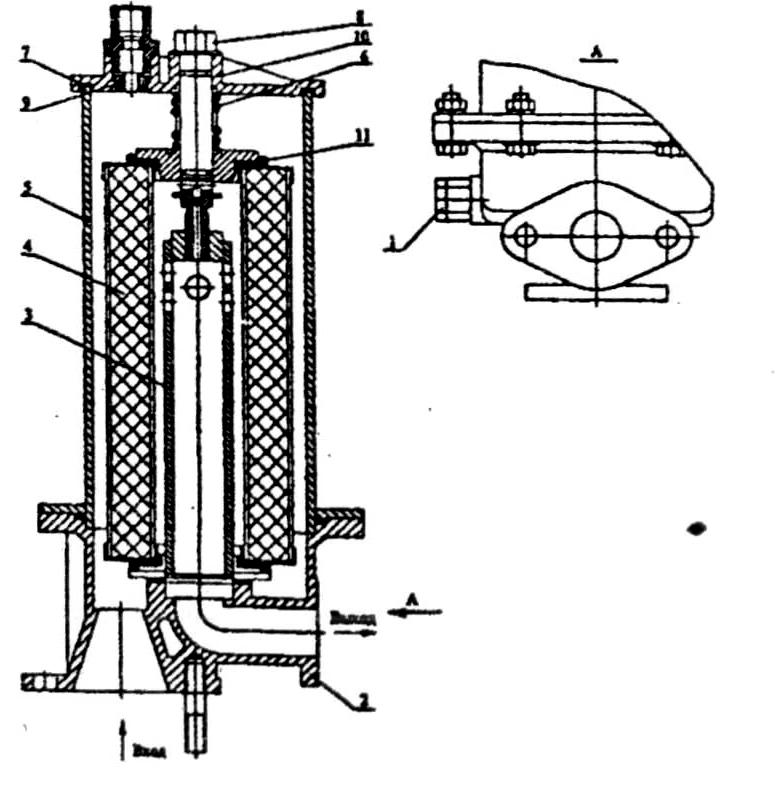

Фильтр колонки устроен следующим образом:
где 1 – фильтрующий наполнитель; 2 – корпус; 3 – обратный клапан.
Вихревой лопостной насос колонки показан ниже:
Газоотделитель предназначен для отделения газовоздушной смеси в присутствии которой может исказить показание счетчика. Устройство показано ниже:

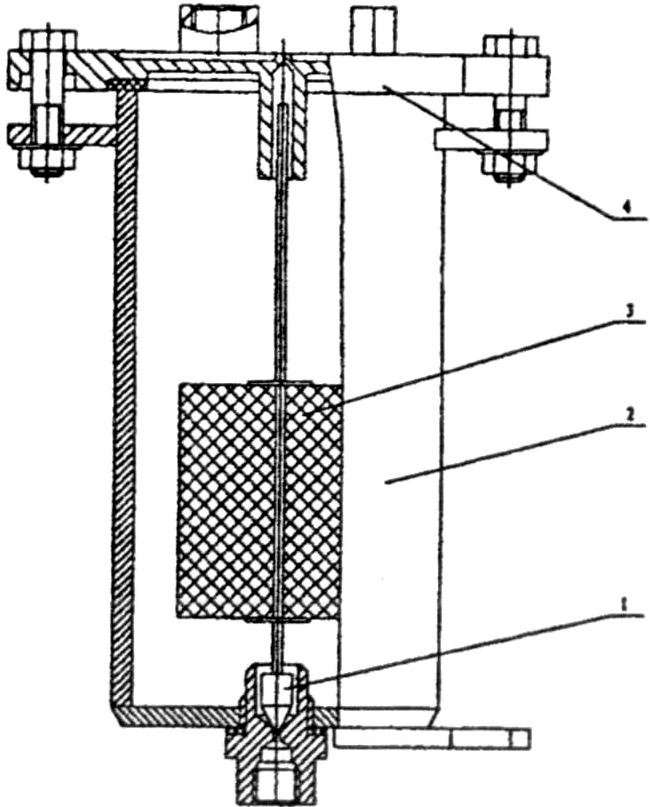

Газовая смесь образующаяся в верхней части газоотделителя через штуцер в крышке идет в поплавковую камеру 5, в которой происходит конденсация паров. Из камеры сконденсированный продукт направляют в начало технологической схемы ТРК. Устройство попловковой камеры показано на следующем рисунке:
где 1 – запорный клапан; 2 – корпус; 3 – поплавок; 4 – крышка.

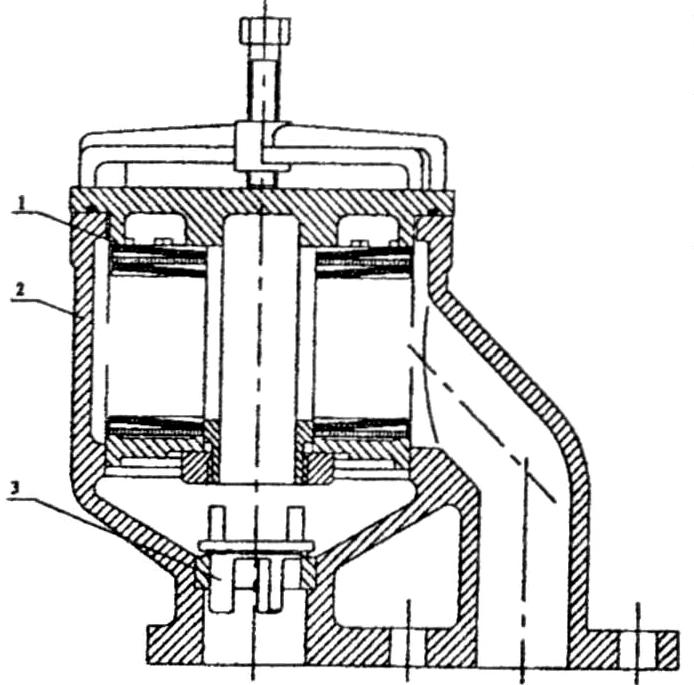

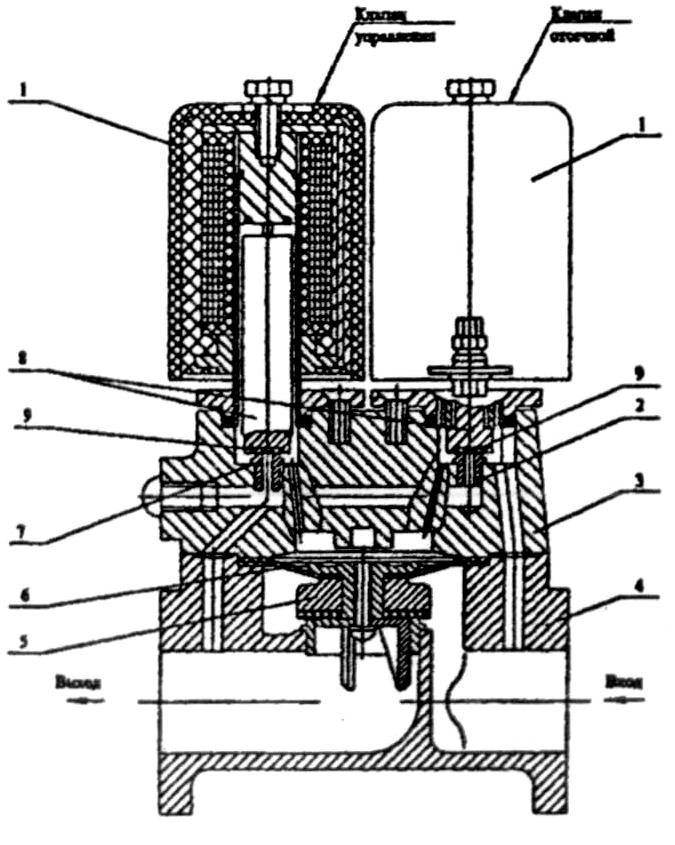

Электромагнитная линия (клапан) мембранного типа предназначена для снижения расхода топлива перед окончанием выдачи дозы и прекращения подачи топлива после выдачи заданной дозы. Устройство электромагнитного клапана показано ниже:
где 1 – электромагнит; надписи – клапан управления и клапан отсечной; 2 – жиклер; 3 – крышка; 4 – корпус; 5 – основной клапан; 6 – мембрана; 7 – жиклер; 8 – якорь; 9 – резиновые уплотнители.

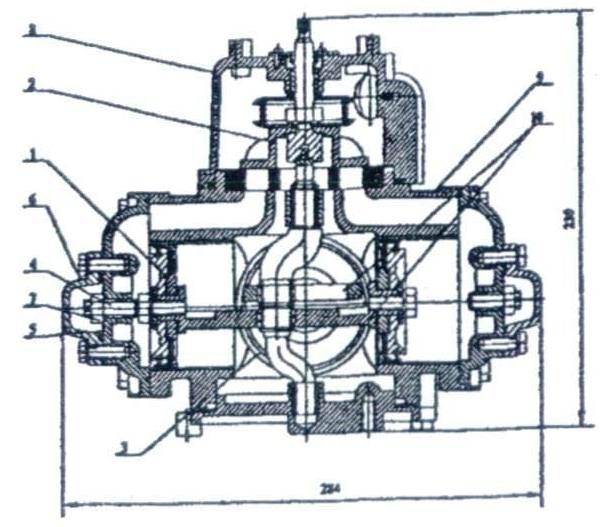

Измеритель объема представляет собой четырехцилиндровый гидравлический двигатель, цилиндры которого отлиты в общем блоке. Устройство показано ниже:

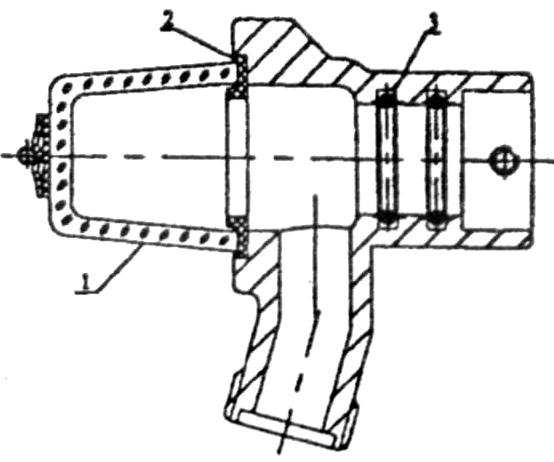

Устройство индикатора топлива показано ниже:
Где 1 – прозрачный стакан;

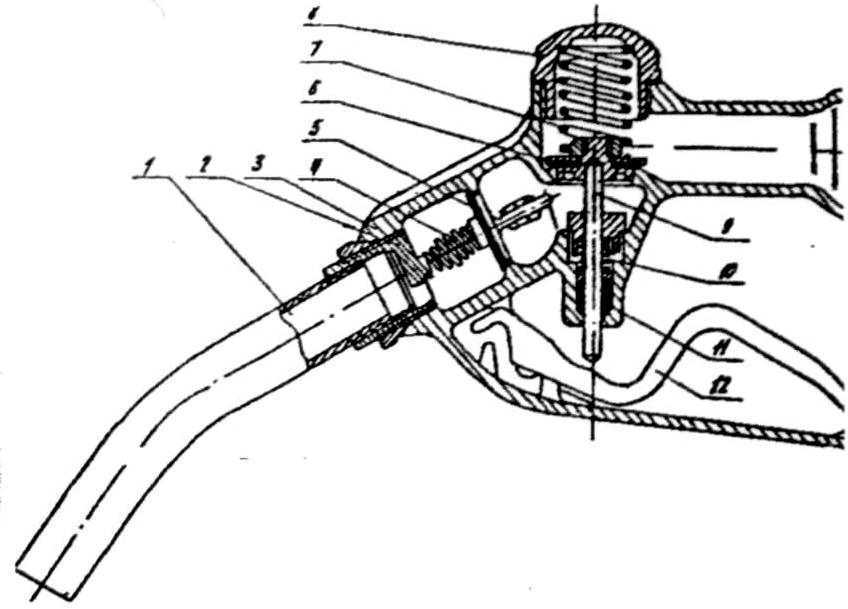

Одна из конструкций раздаточного крана (Пистолет ТРК) показан ниже.
