6. Пример расчета резервуарного оборудования

Расчеты привязаны к дыхательному оборудованию, поскольку измерение в режиме эксплуатации резервуаров и конкретные условия прежде всего отражаются на упомянутом оборудовании.

Рассчитывают высоту залива, гидравлические предохранительные клапана, вес тарелок, механические дыхательные клапана, пропускную способность дыхательного клапана.

Рассмотрим методику расчета пропускной способности дыхательного клапана, которая при проектировании используется для подбора нового дыхательного клапана, а при эксплуатации для проверки эффективности работы установленных дыхательных клапанов.

1. На первом этапе рассчитывают расход газовой смеси через клапан при заполнении резервуара.

Где q₃ – расход заполнения резервуара; q_1t – дополнительный расход газа вызванный нагревом от внешней среды; q_2t – дополнительный расход газа при подаче нефтепродукта с более высокой температурой; q_Г – газовый фактор нефти, если резервуар заполнен нефтью, за счет попутного газа из нефти.

2. На втором этапе определяют расход воздуха, который идет через дыхательный клапан в процессе опорожнения резервуара.

Q_в= q_в +q_3t,

где q_в – расход выкачки из резервуара, q_3t – дополнительный расход воздуха при возможном охлаждении газового пространства резервуара.

3. Сравниваются Q_з и Q_в, выбирается наибольший и по этому значению расхода подбирается клапан с учетом его паспортной характеристики.

4. Уменьшение потерь нефтепродуктов при технологических операциях

   1. Источники и классификация потерь нефтепродуктов (нефти)

Все потери разделяются по причине происхождения на: эксплуатационные и аварийные потери. Эксплуатационные потери делятся в зависимости от их характера, а также от причины происхождения:

1. потери от испарения из резервуаров и других объектов, где есть открытая поверхность нефти или нефтепродуктов;

2. потери из-за неплотностей различного характера;

3. потери в результате розлива, перелива нефтепродуктов, при зачистке резервуаров;

4. потери при смешении нефтепродуктов, при загрязнении, при их обводнении.

В зависимости от того, меняется ли количество, и качество нефтепродукта потери подразделяются на: количественные, качественные и комбинированы. Основная доля всех потерь приходится на испарения (примерно ¾ всех потерь).

2. Причины потерь от испарения

Потери от испарения обусловлены свойством жидких углеводородов испаряемостью и имеют место при следующих технологических операциях в резервуарном парке:

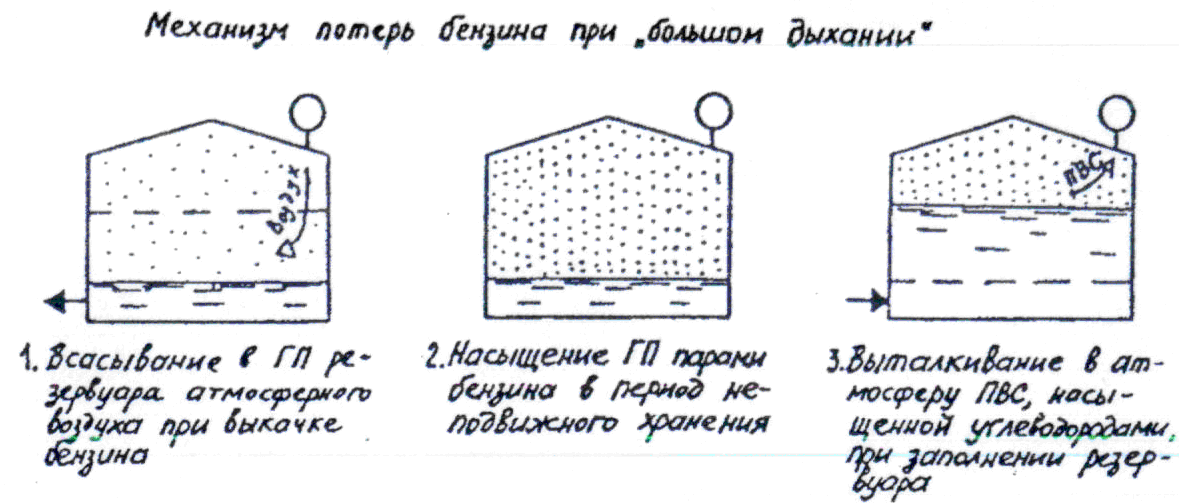

1. потери от «больших дыханиях» резервуара – выход газовой смеси при заполнении резервуара, т.е. уровень взлива нефтепродукта изменяется.

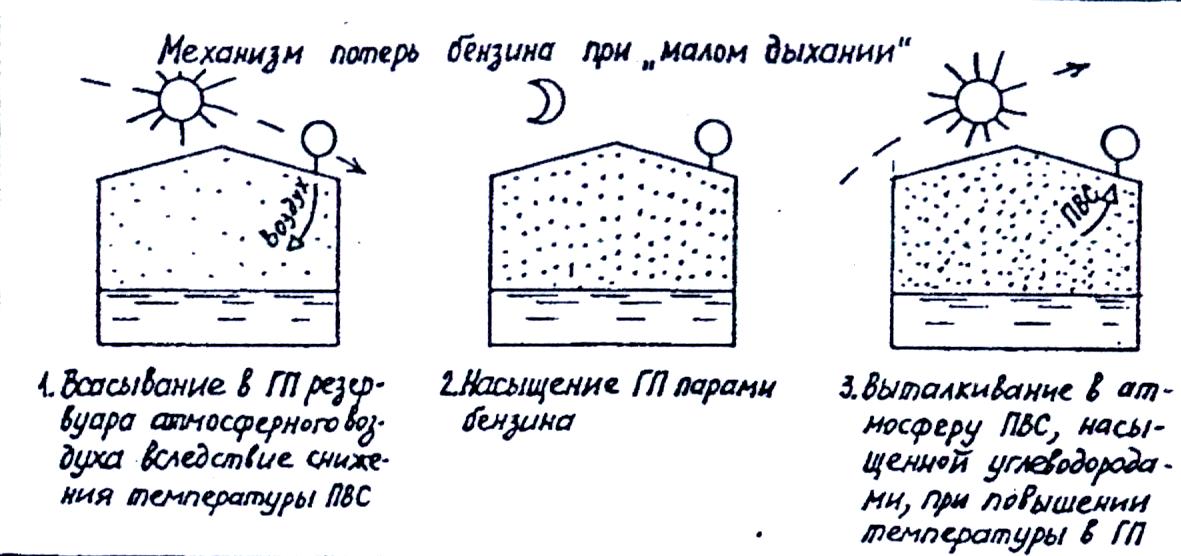

2. потери от «малых дыханий» резервуара – выход газовой смеси в результате изменения температур и давления газовой смеси резервуара и соответствующих параметров внешней среды. В этом случае процесс происходит при неподвижном уровне нефтепродукта.

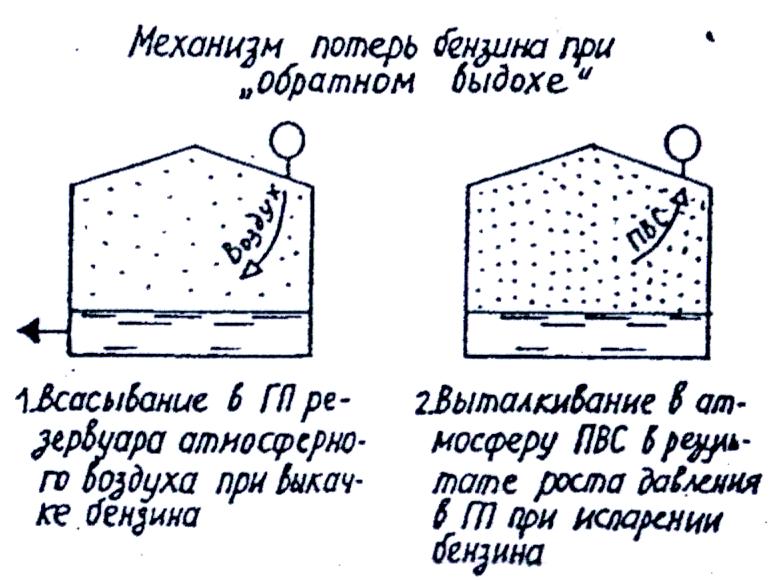

3. Потери при «обратном выдохе» резервуара – при опорожнении резервуара в него заходит атмосферный воздух, насыщается парами нефтепродукта, давление в газовом пространства растет и при превышении предела срабатывания тарелки давления газовая смесь выходит из резервуара.

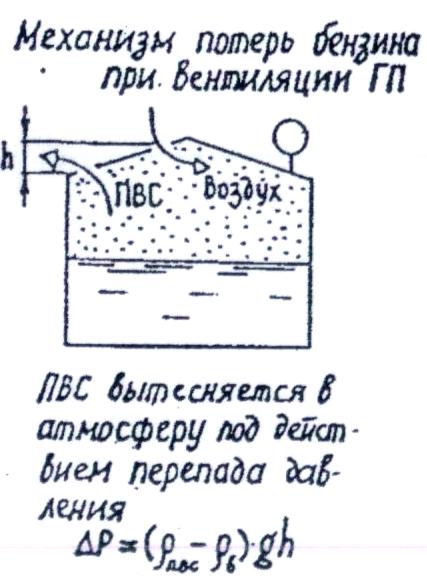

4. Потери от испарения в результате вентиляции газового пространства резервуара – в этом случае выход газовой смеси вызывается наличием по крайней мере двух отверстий в газовом пространстве резервуара (крыше, верхний пояс резервуара) находящихся на разной высоте. Данный процесс возможен, когда давление в верхней точке газового пространства равно атмосферному.

5. Потери от испарения в результате насыщения газового пространства резервуара. Имеет место при наливе нефтепродукта в пустой резервуар
