Задание 9 Указания по выполнению задания 9 (листы 10, 11)

Цель задания: научить выполнять рабочие чертежи деталей со сборочного чертежа.

Рабочий чертеж детали должен содержать все необходимые данные для изготовления и контроля детали. Количество видов, разрезов, сечений, выносных элементов должно быть минимальным, но достаточным для отображения формы детали. Рабочий чертеж может выполняться с эскиза, со сборочного чертежа или с натуры детали. Рабочий чертеж детали должен содержать все сведенья о форме, размерах, шероховатости поверхностей, материале, из которого изготовлена деталь. При этом обязательно соблюдение всех правил ГОСТов геометрического, проекционного и машиностроительного черчения. Процесс построения рабочего чертежа можно условно разбить на отдельные этапы, которые тесно связаны друг с другом.

Последовательность выполнения:

1. На сборочном чертеже знакомятся с основной надписью, масштабом, спецификацией, изображениями.

2. По номерам позиций спецификации находят на всех изображениях проекции деталей, рабочие чертежи которых следует выполнить.

3. Ознакомятся с формой и размерами детали.

4. Выбирают главный вид и другие необходимые изображения.

5. Выбирают формат листа и масштаб чертежа детали.

6. Подготавливают лист.

7. Компонуют изображения на листе.

8. Наносят изображения элементов детали.

9. Оформляют виды, разрезы и сечения.

10. Наносят размерные линии и условные знаки.

11. Наносят размерные числа.

12. Оформляют технические условия и заполняют графы основной надписи.

Содержание листов 10, 11

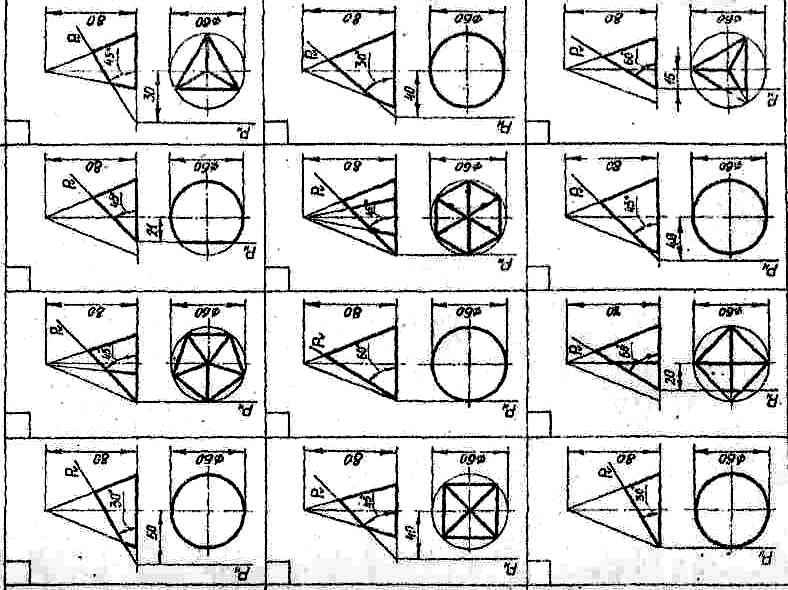

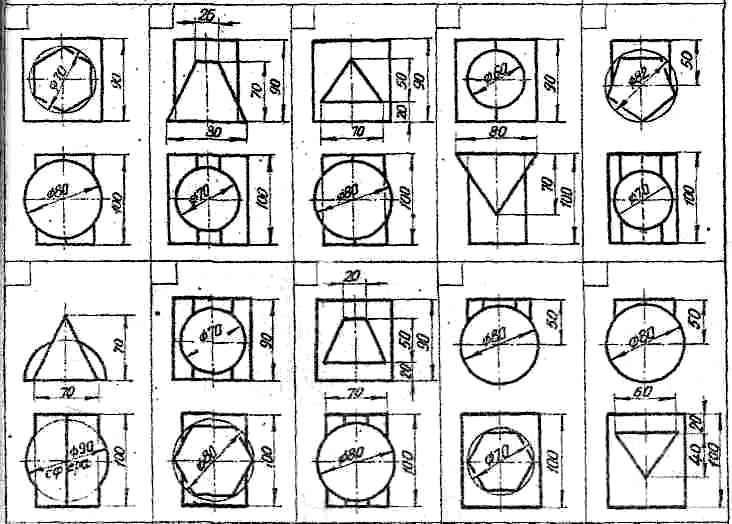

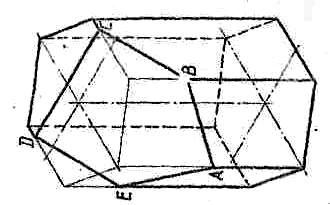

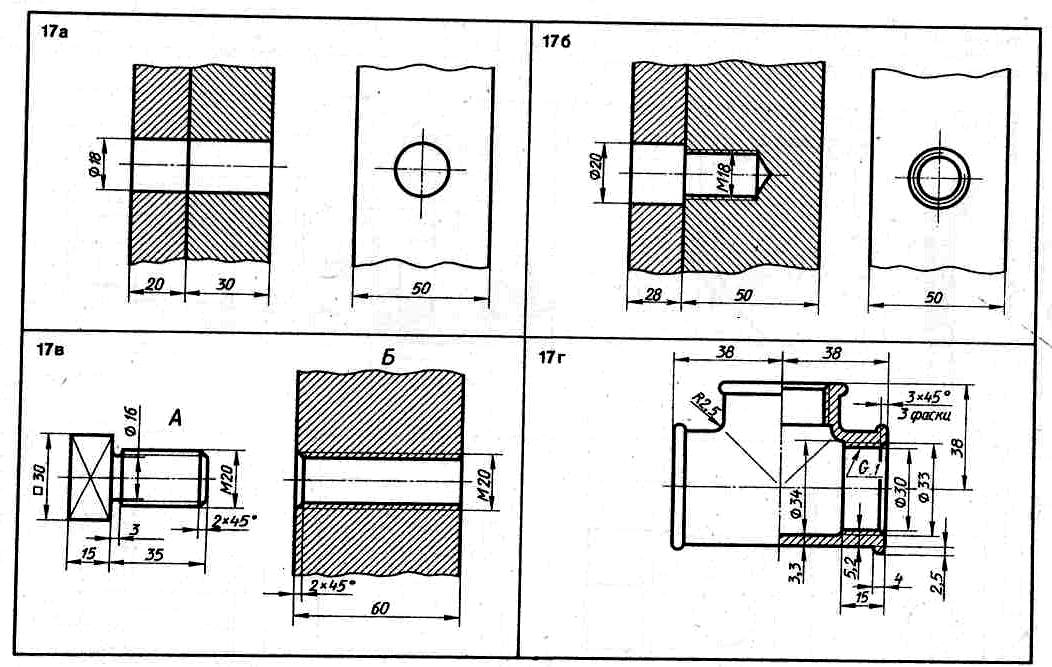

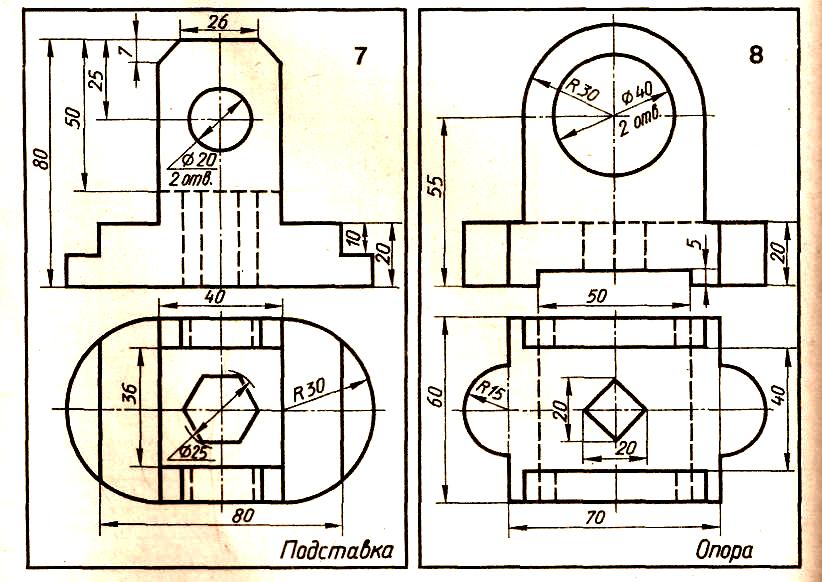

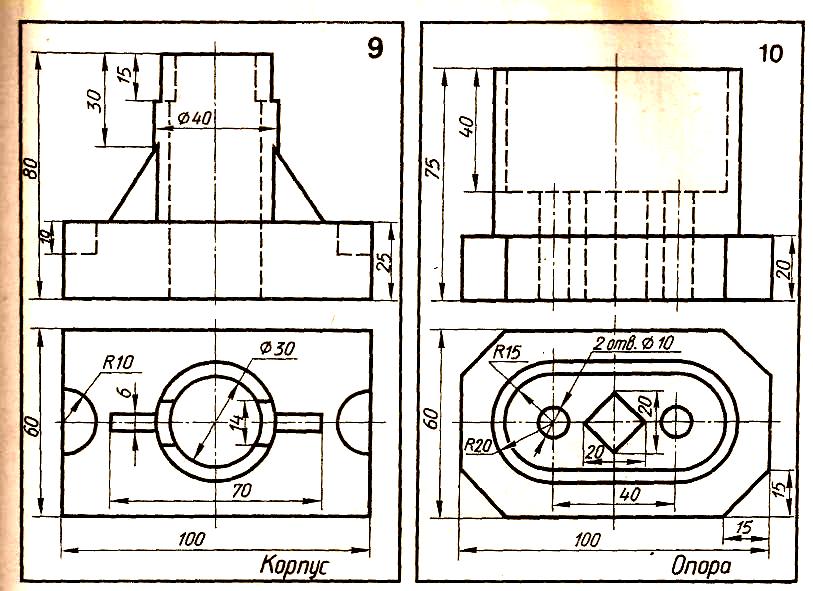

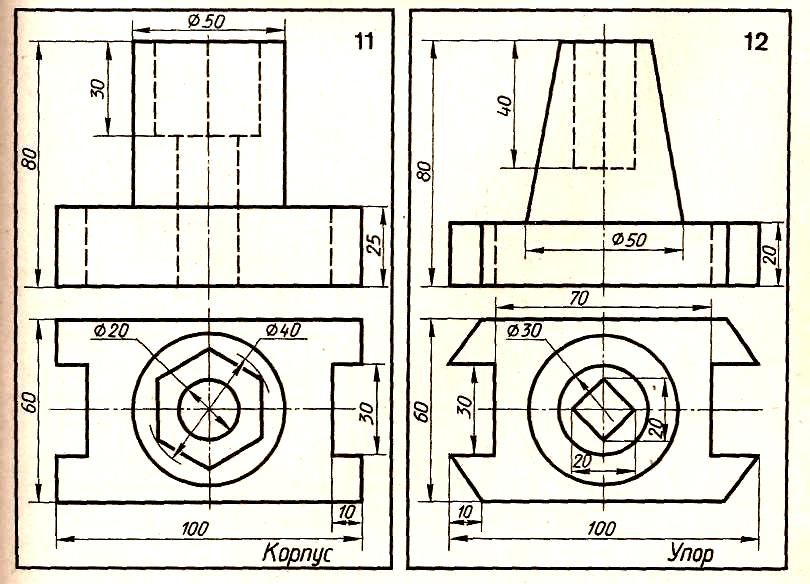

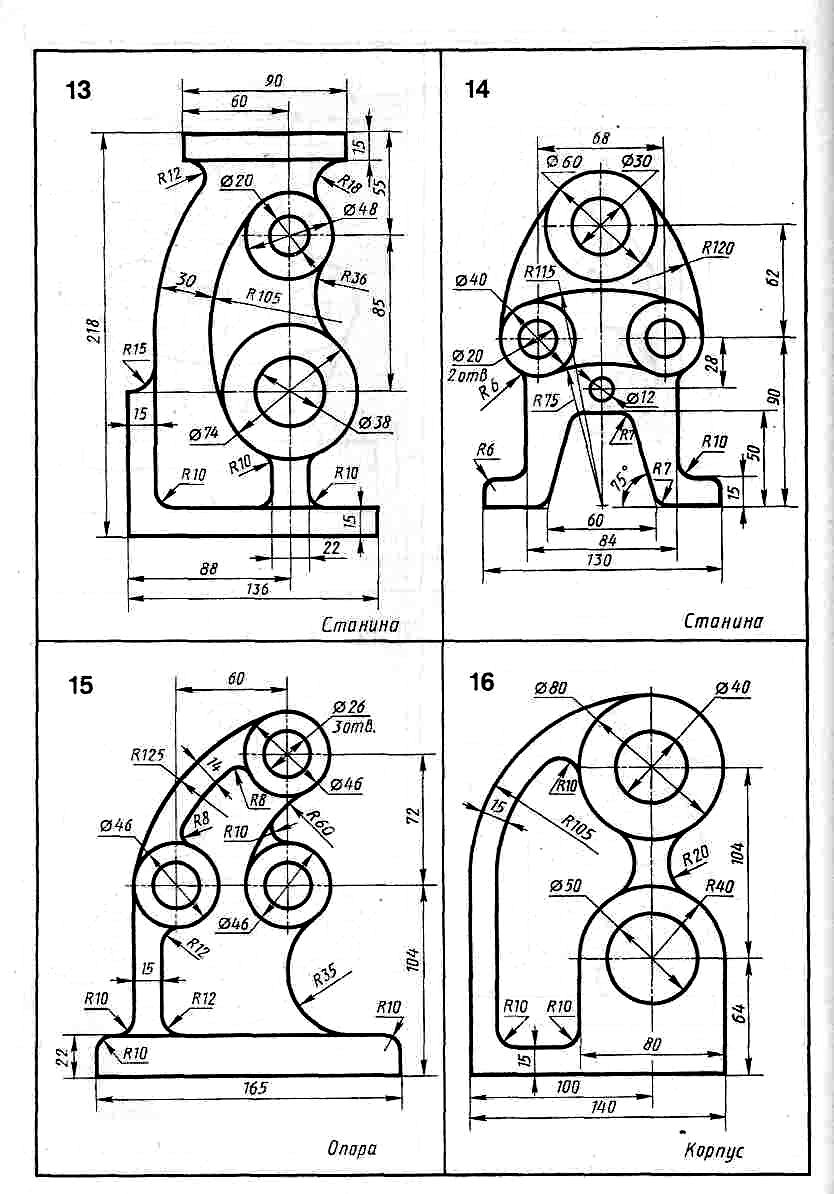

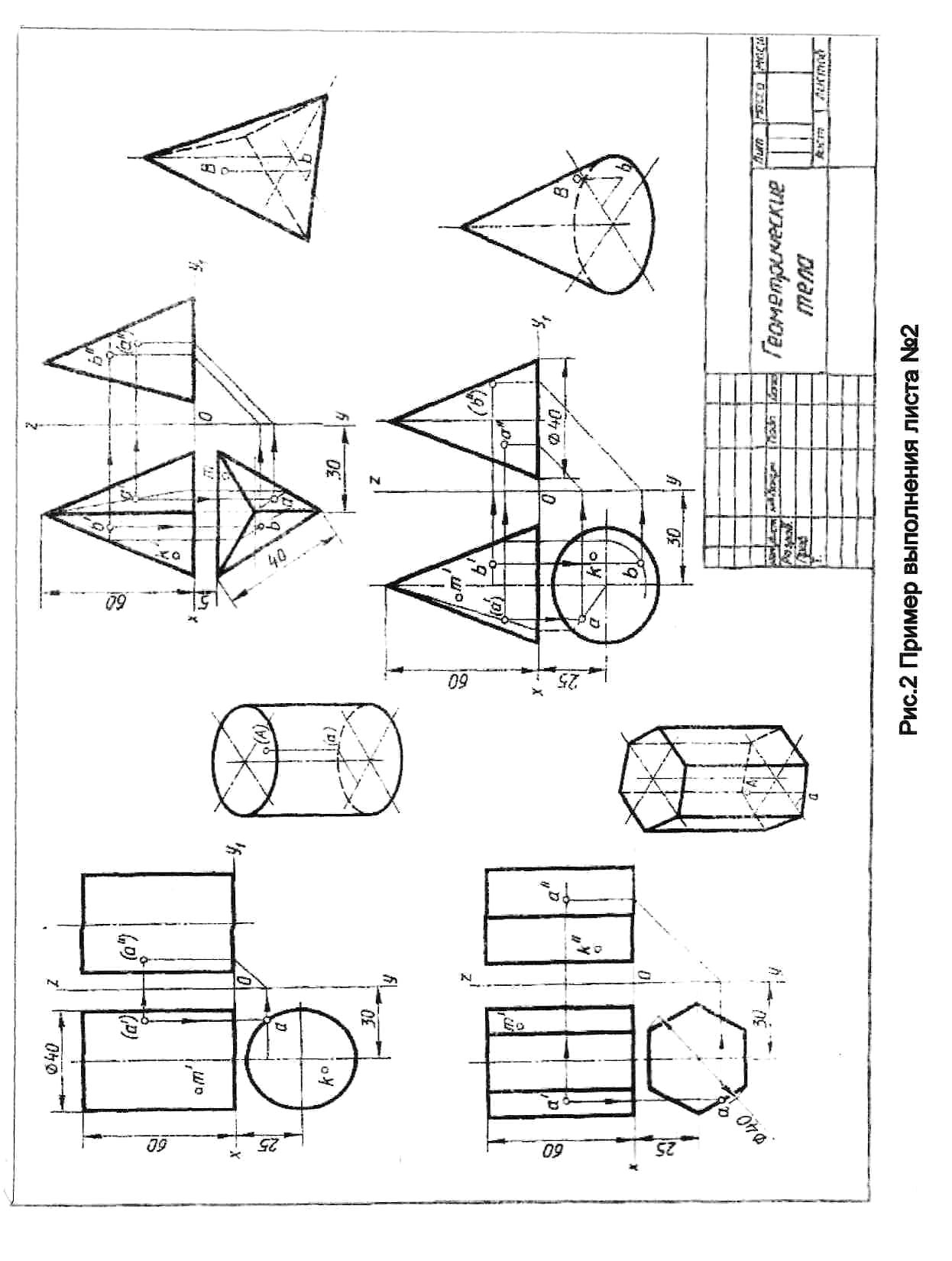

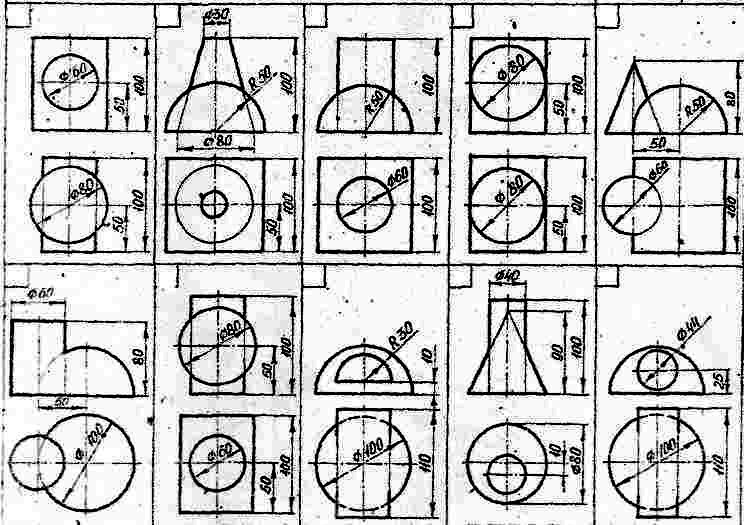

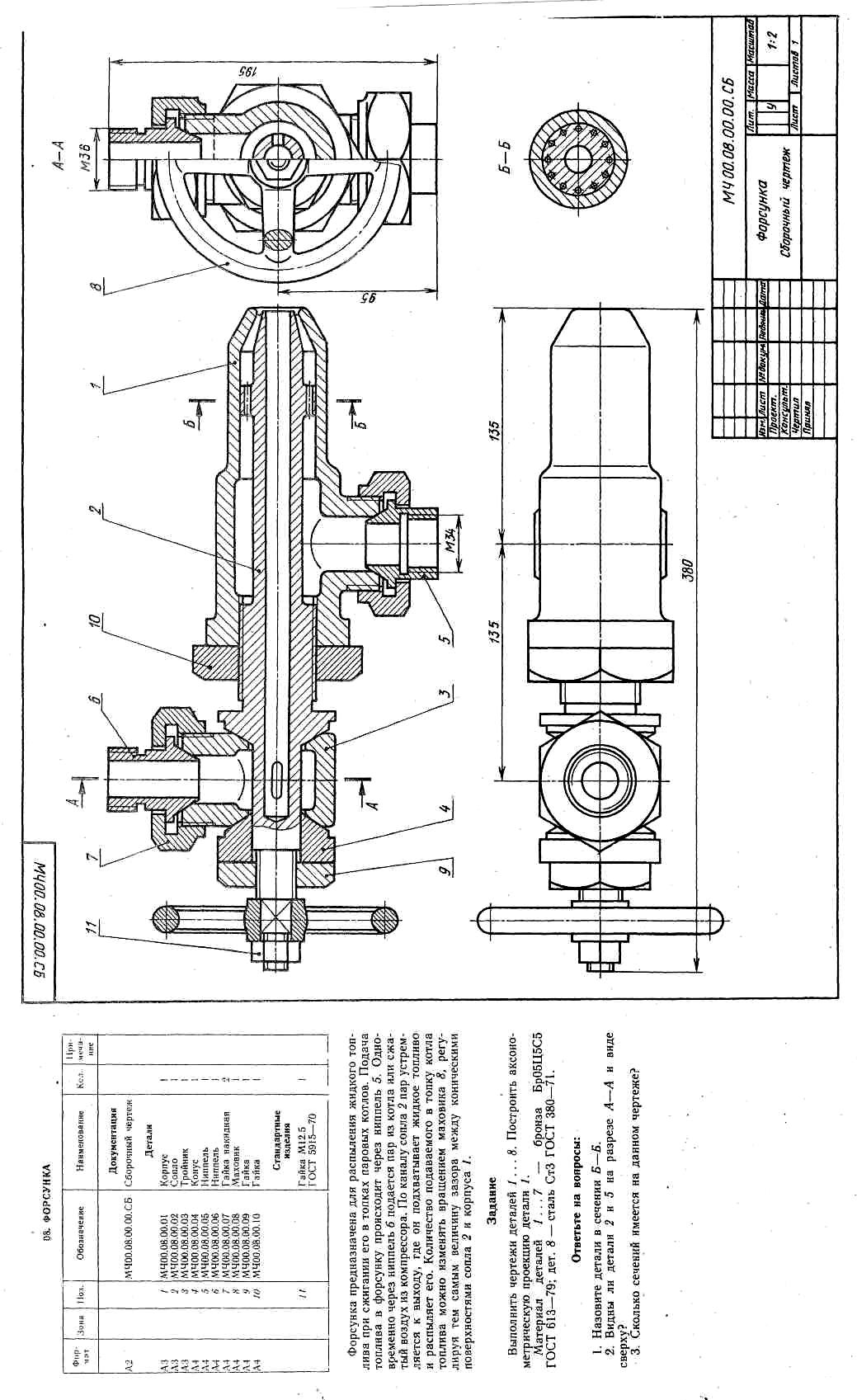

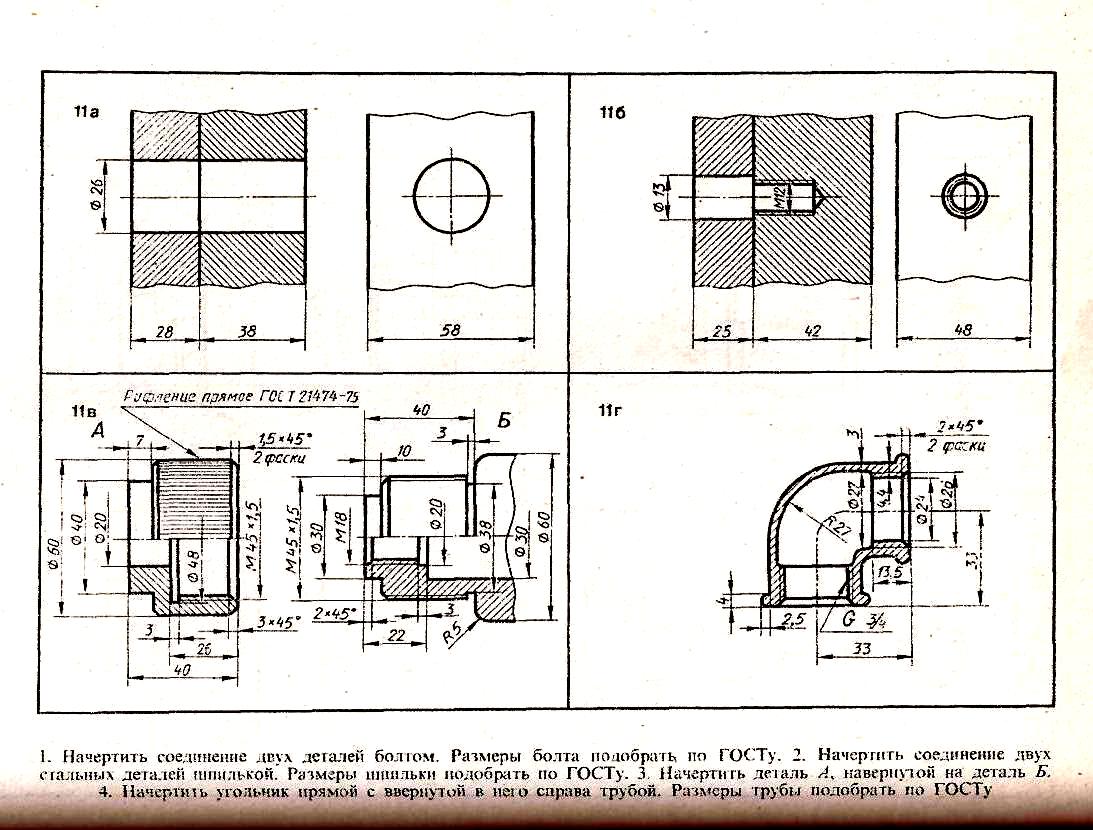

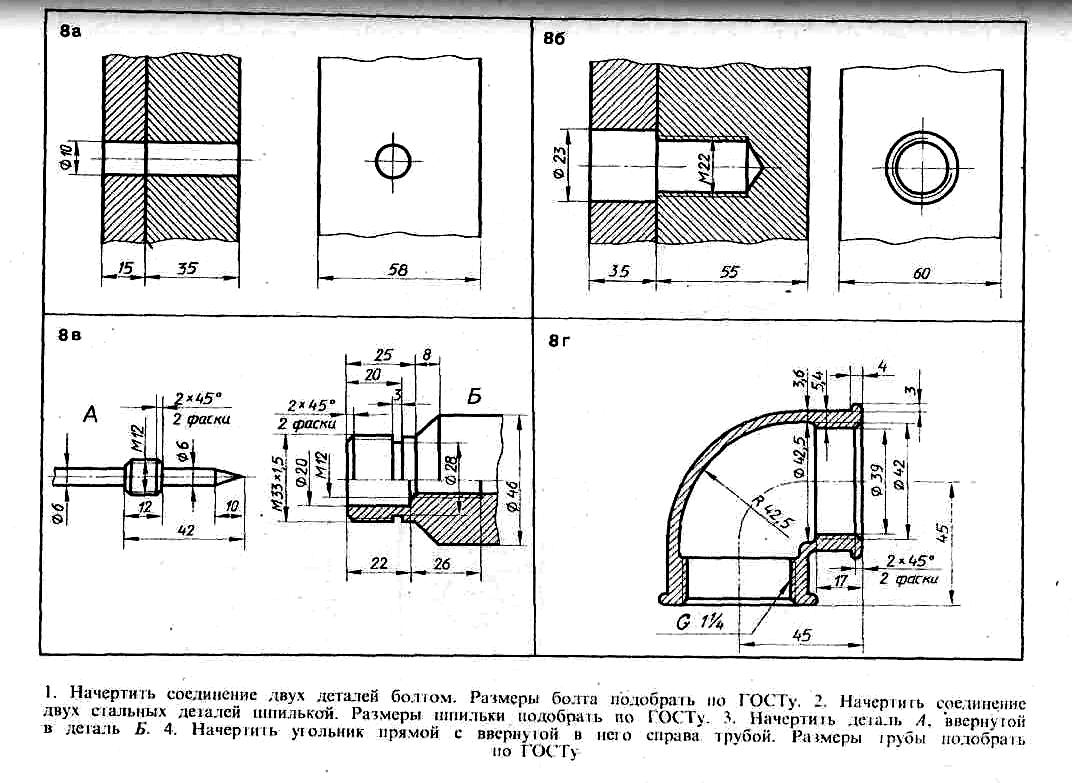

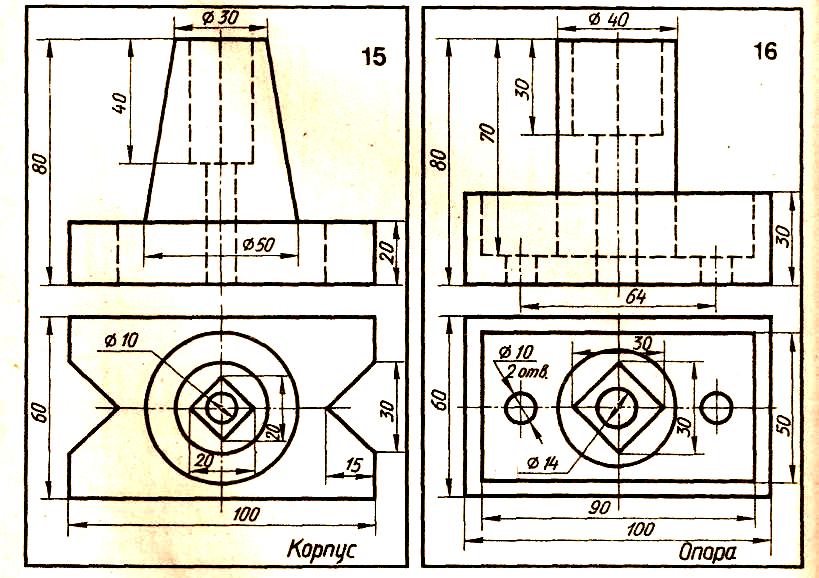

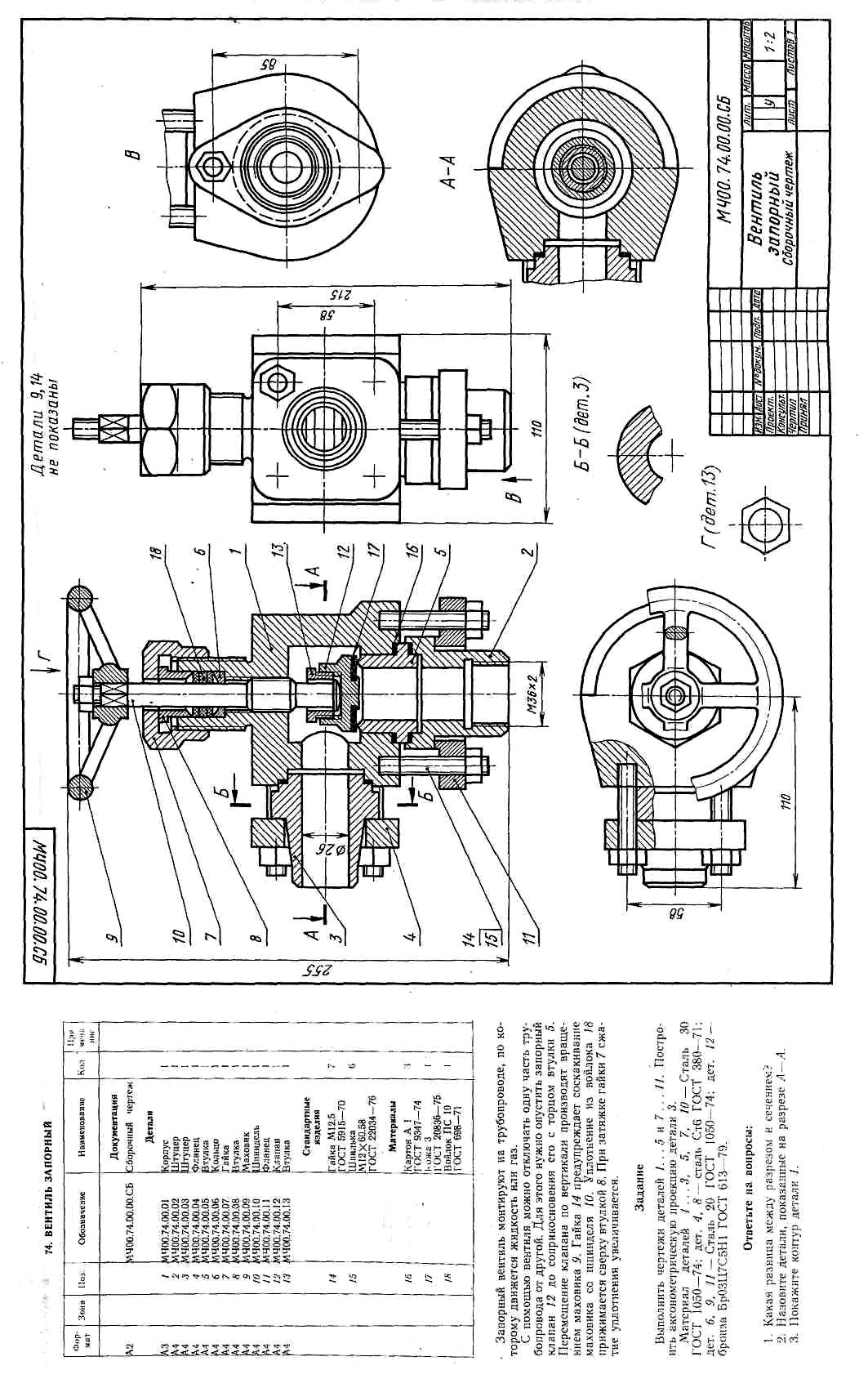

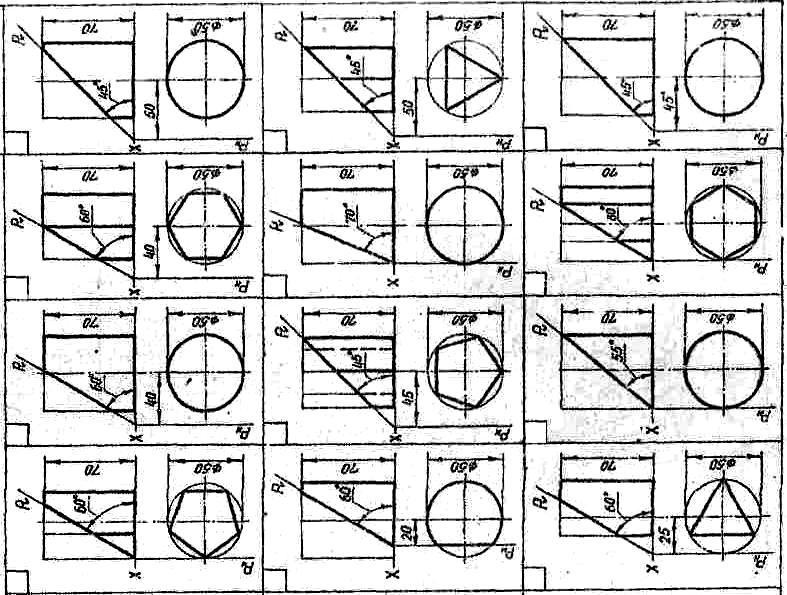

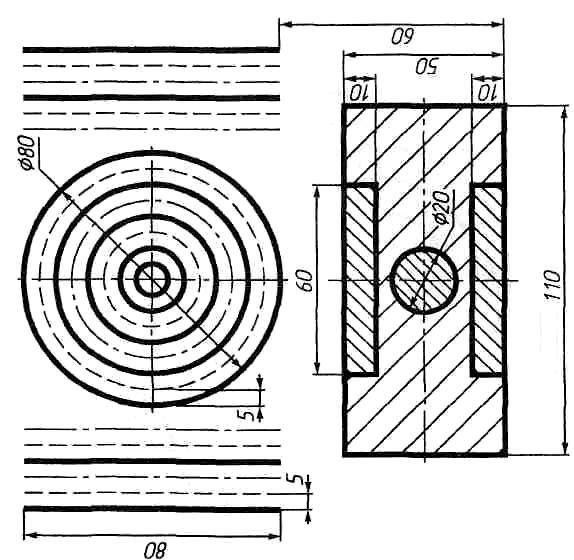

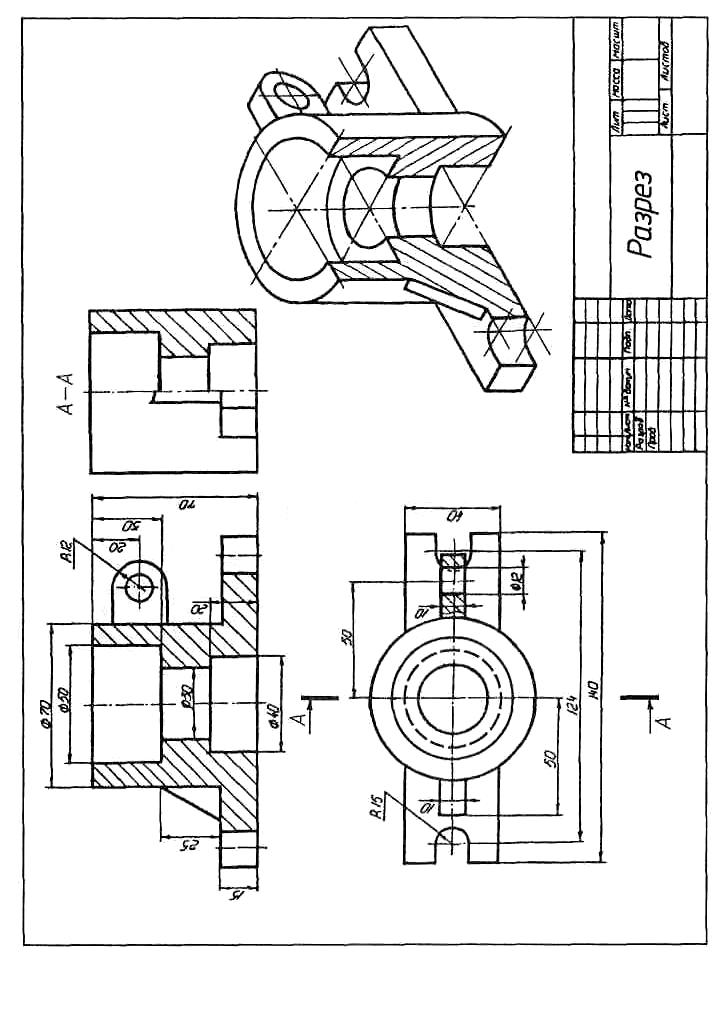

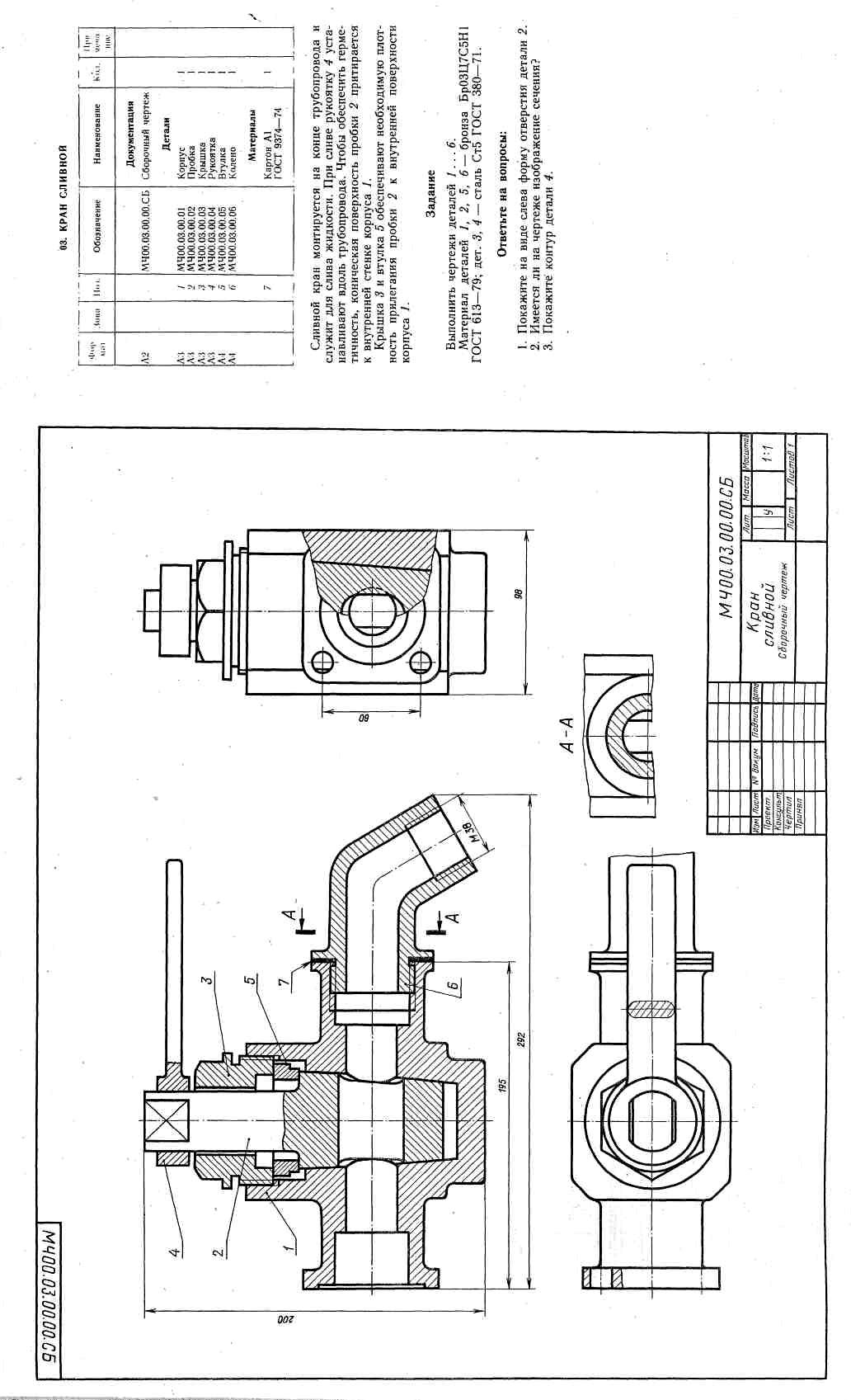

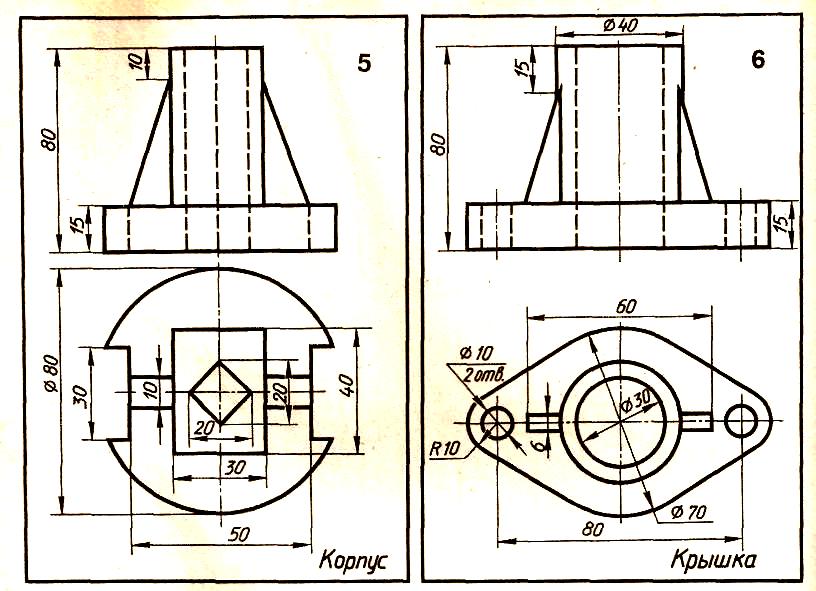

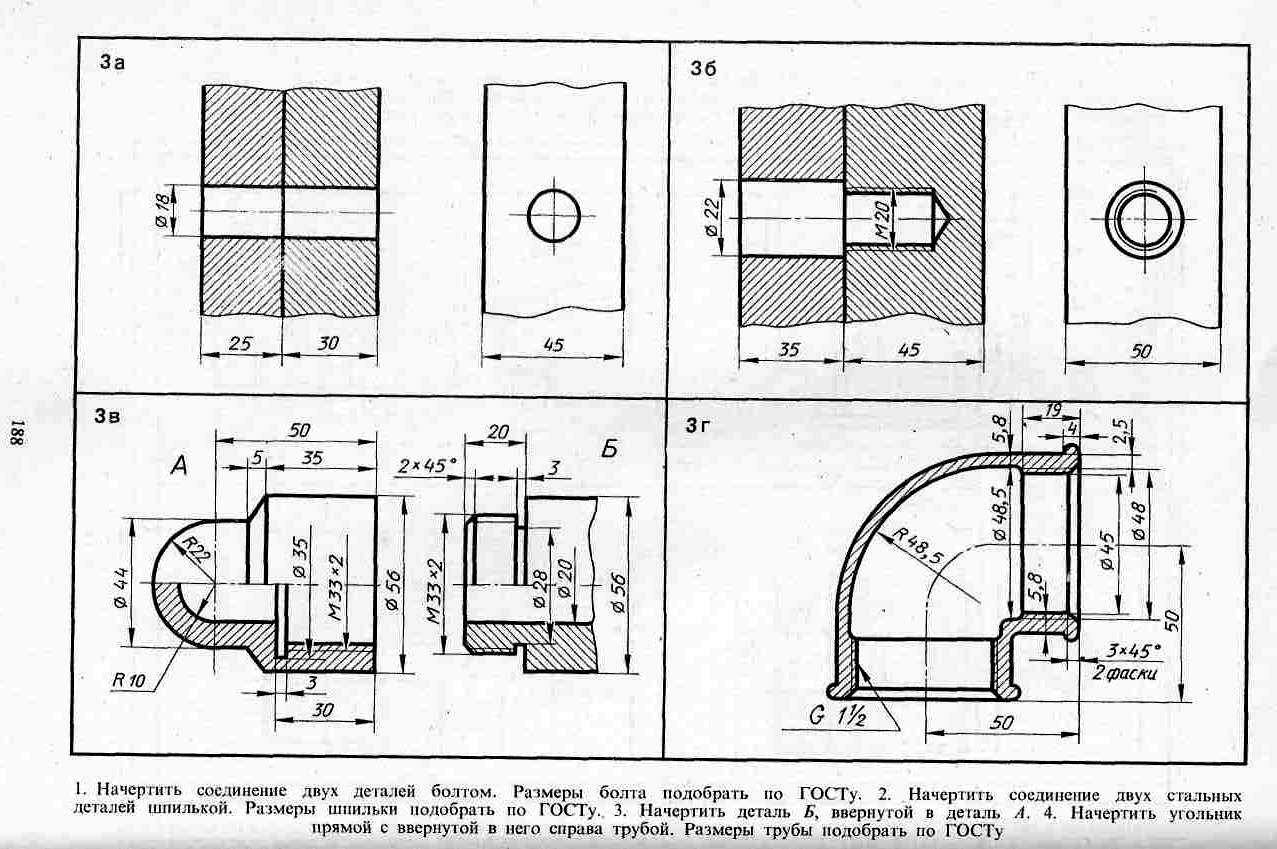

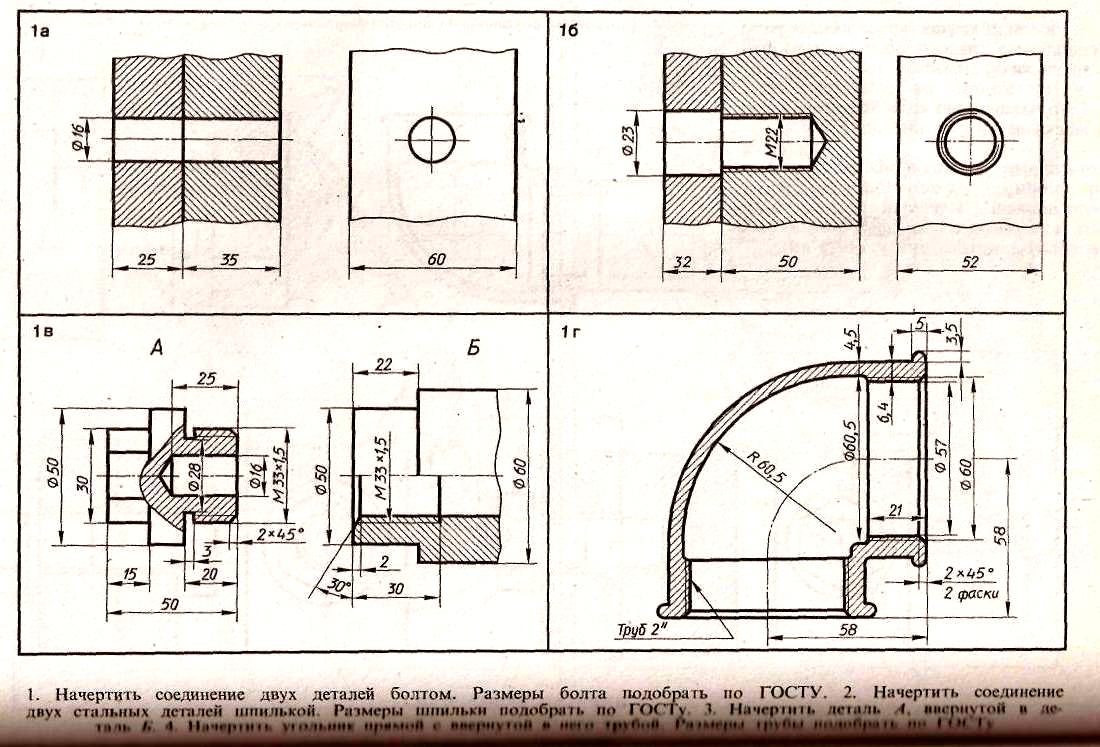

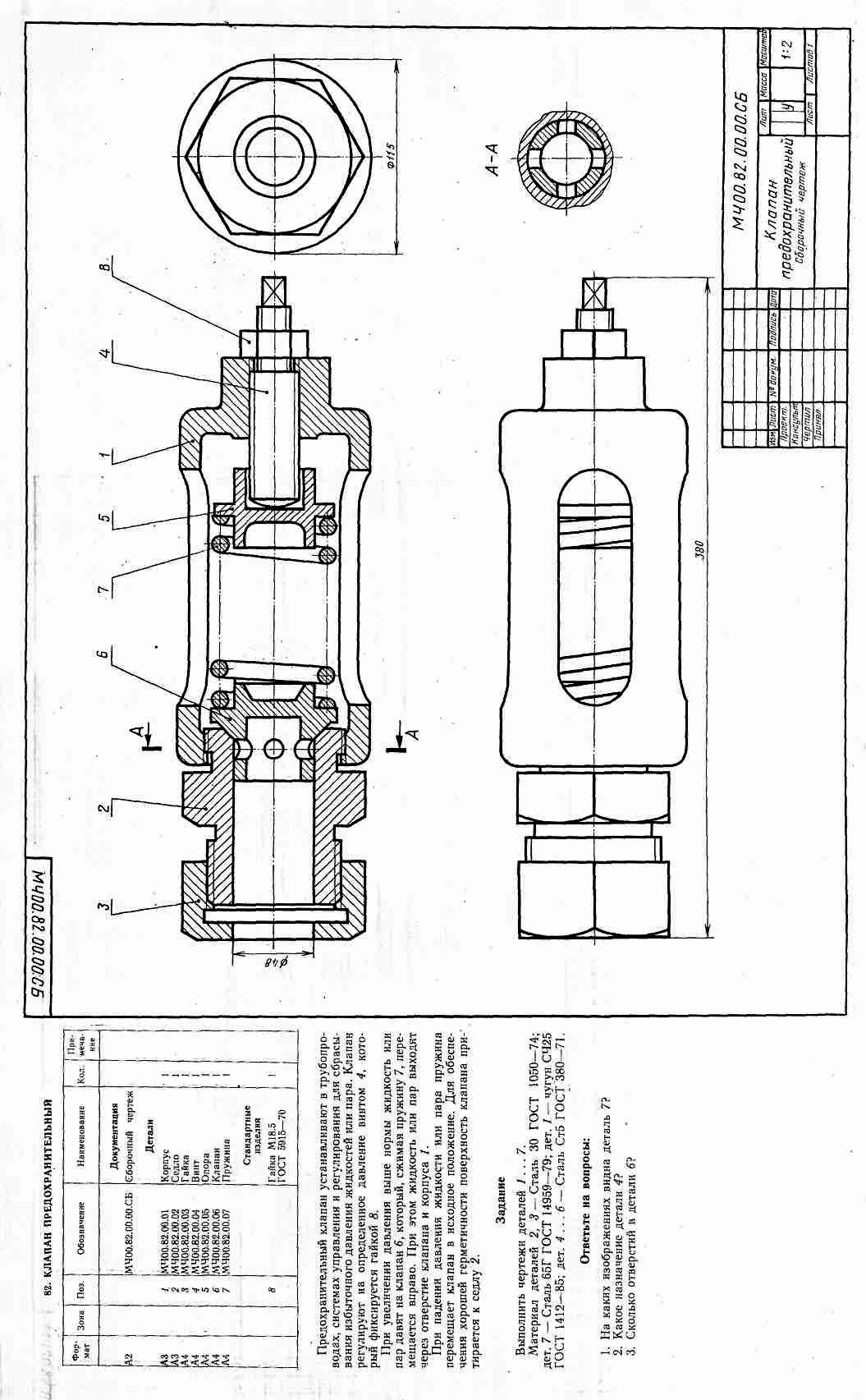

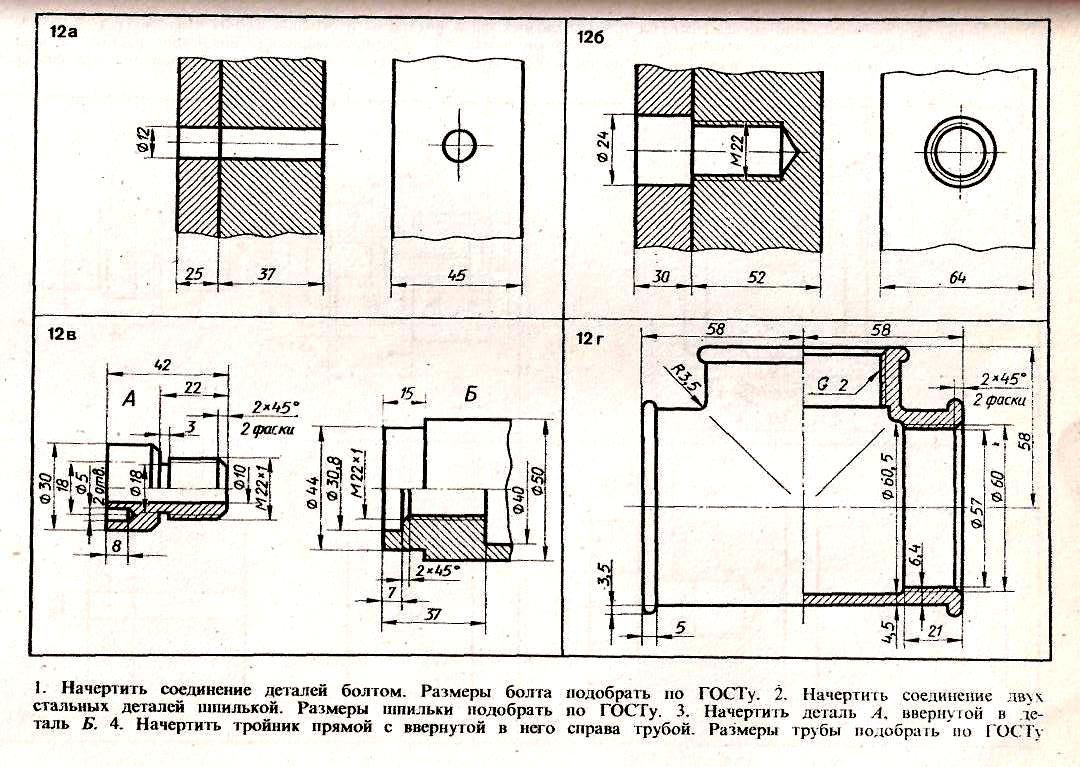

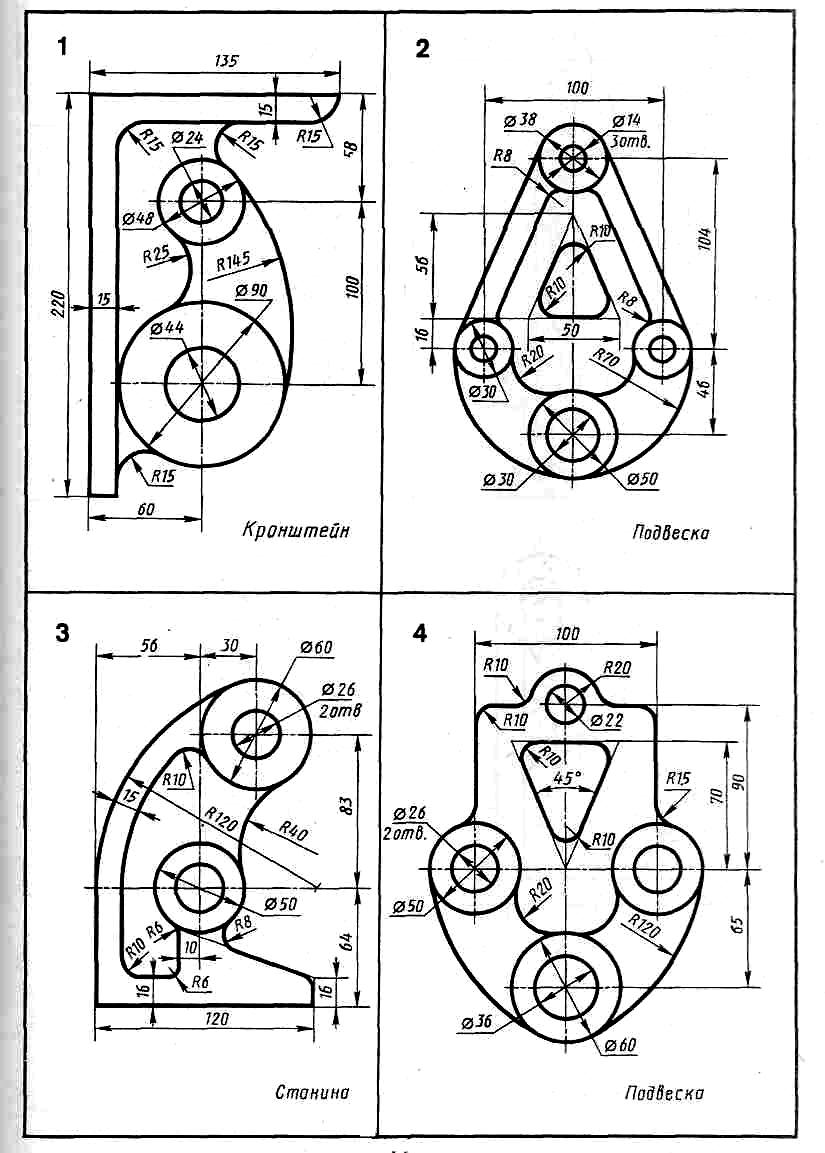

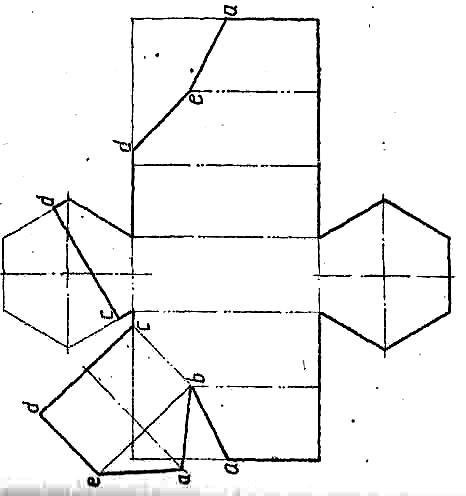

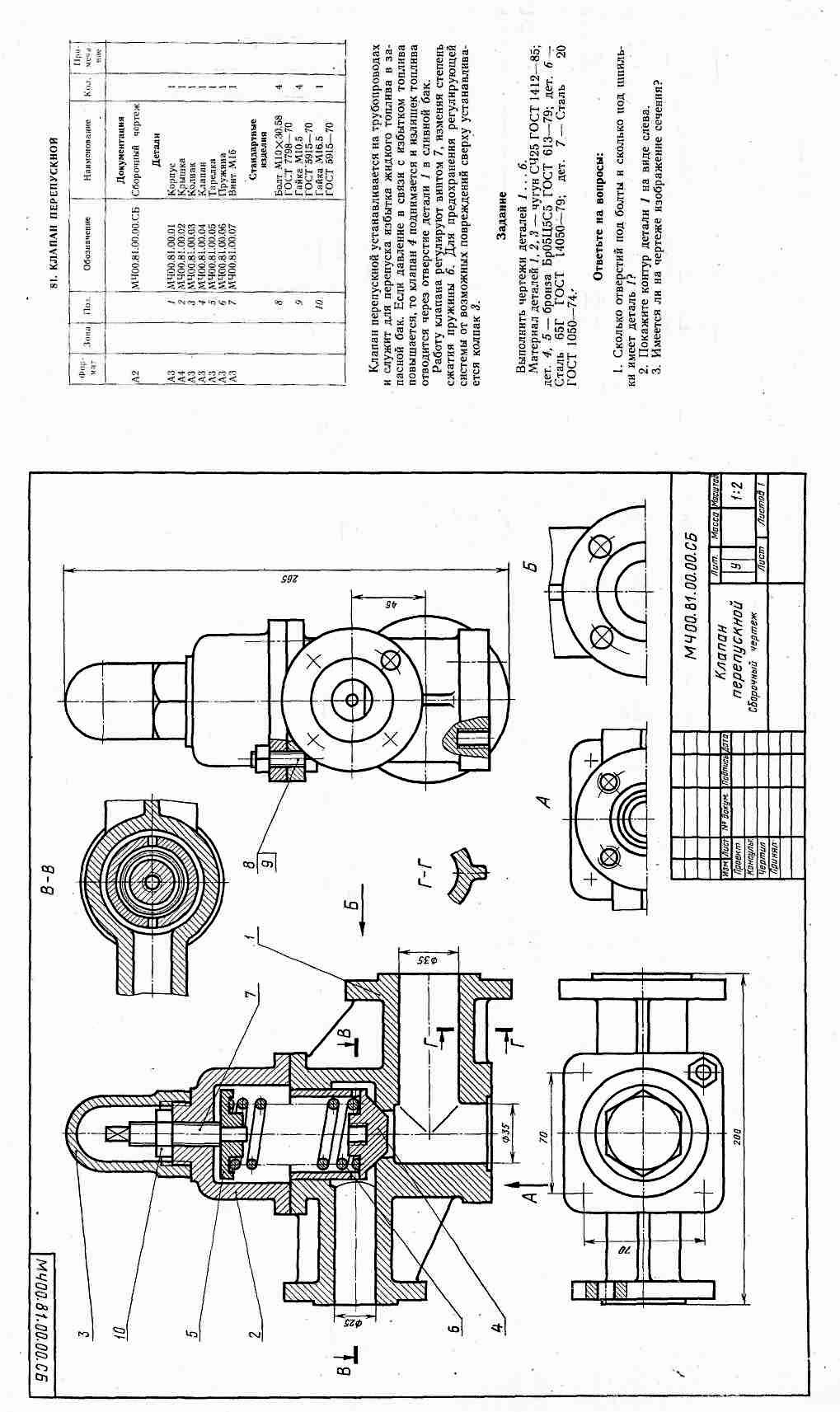

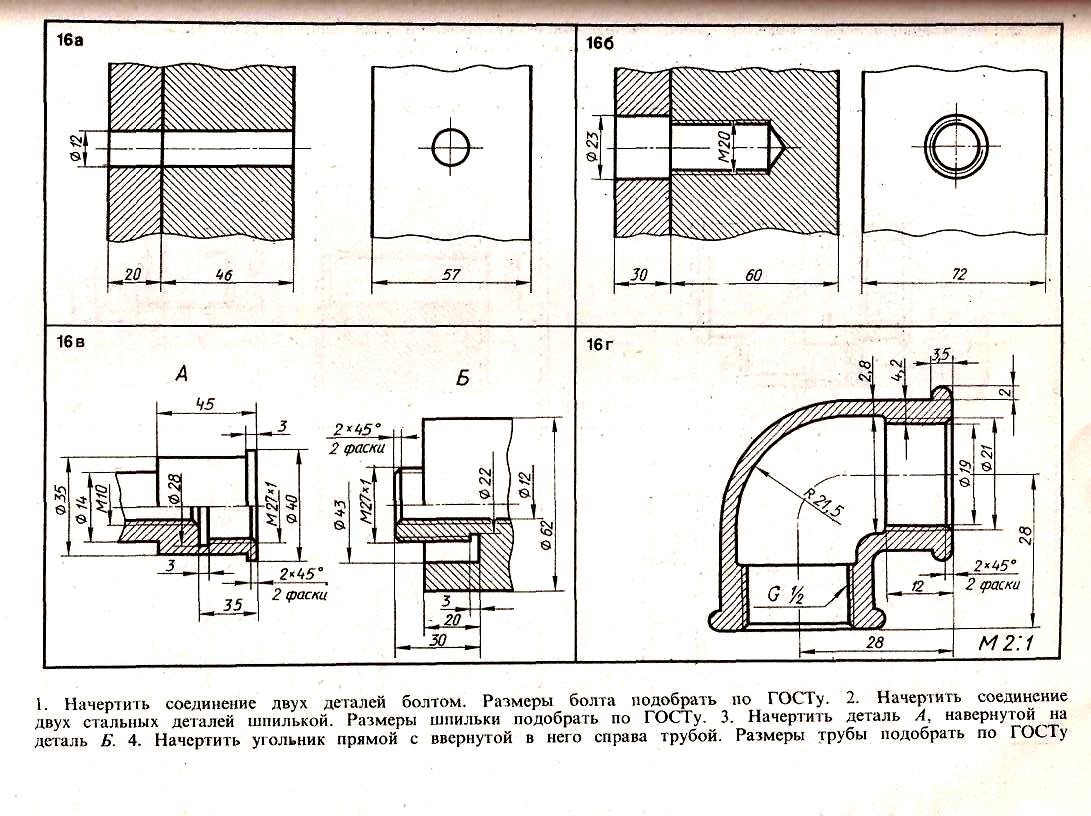

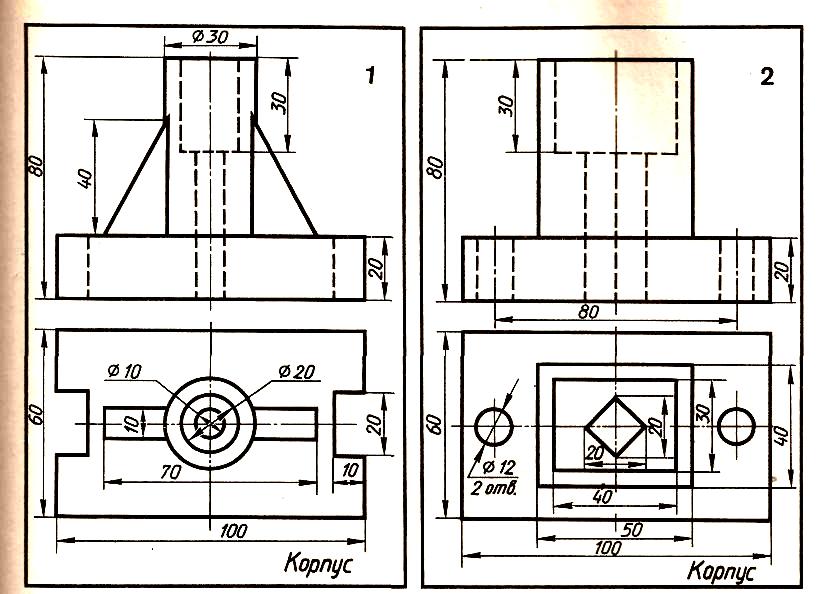

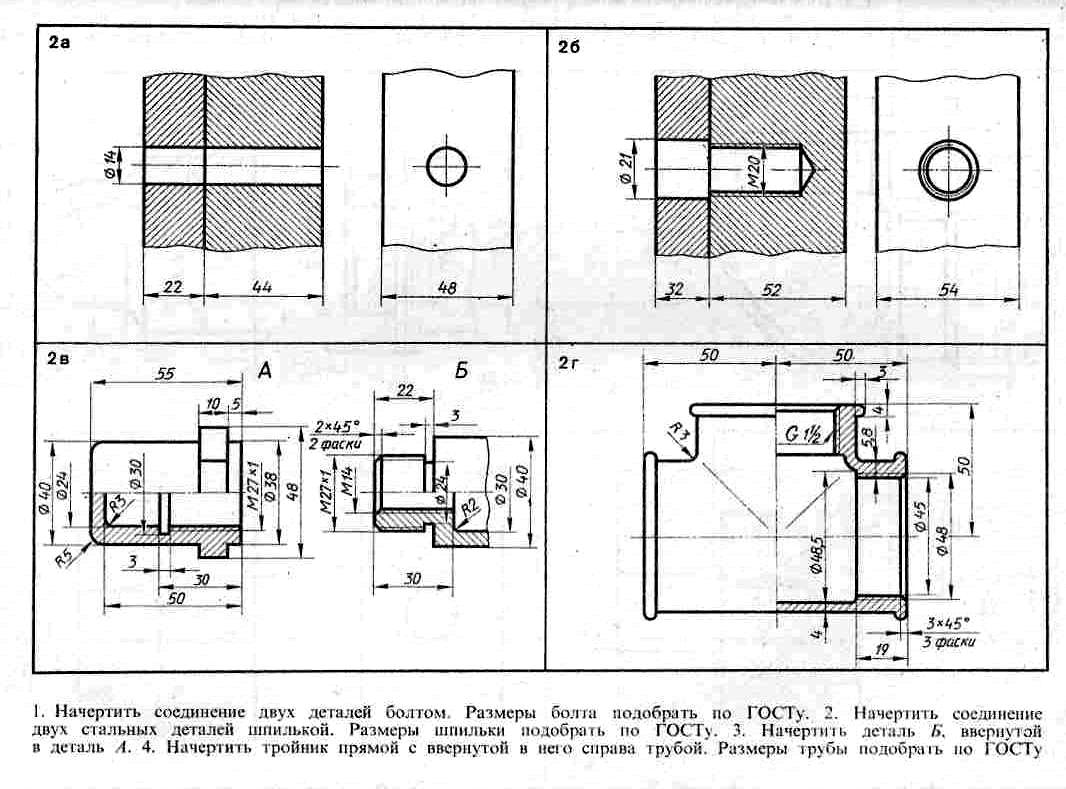

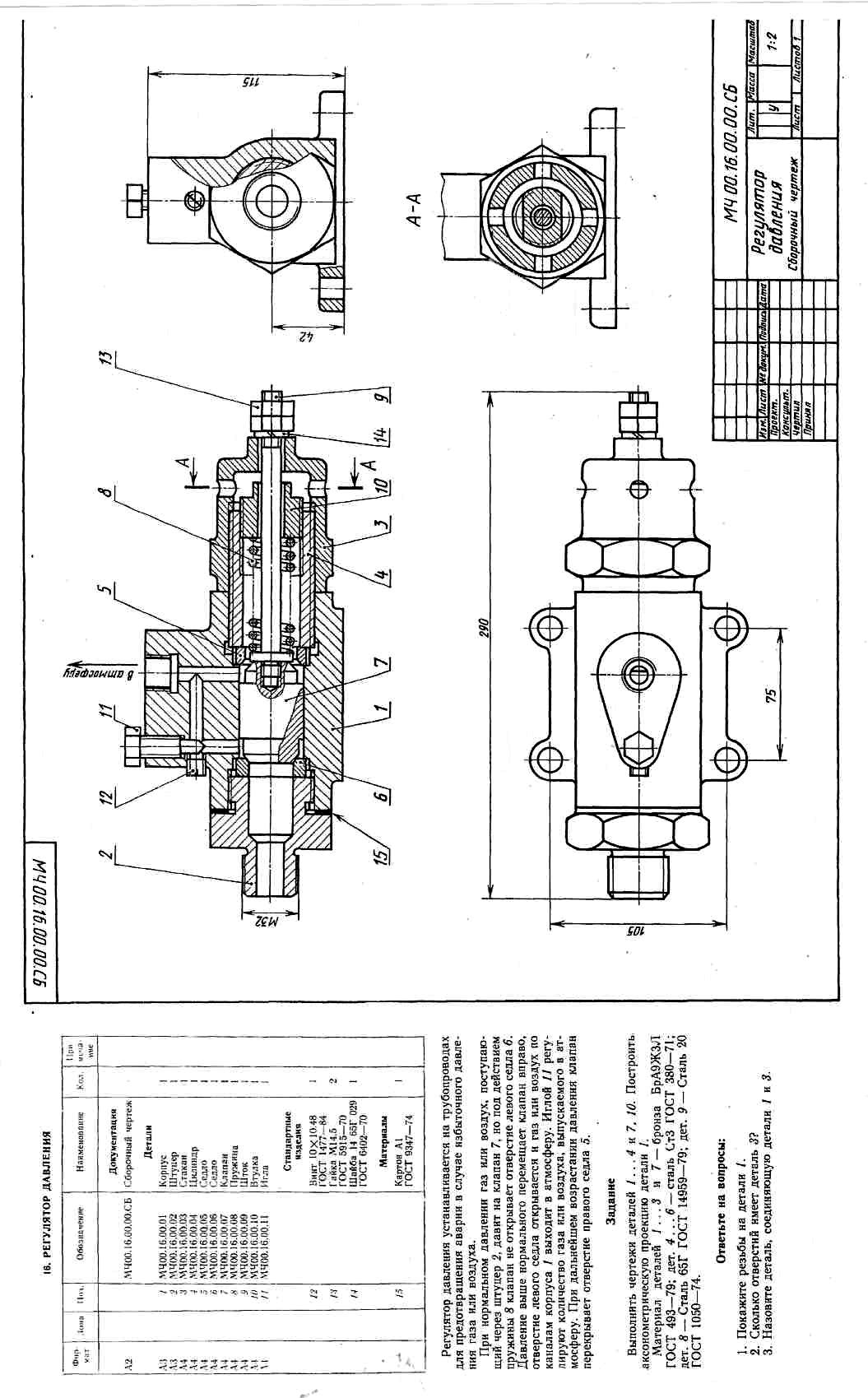

На листах чертежной бумаги формата А-3 выполнить рабочие чертежи двух нестандартных деталей со сборочного чертежа. Номера деталей (позиции) указаны в таблице 6 согласно варианту контрольной работы.

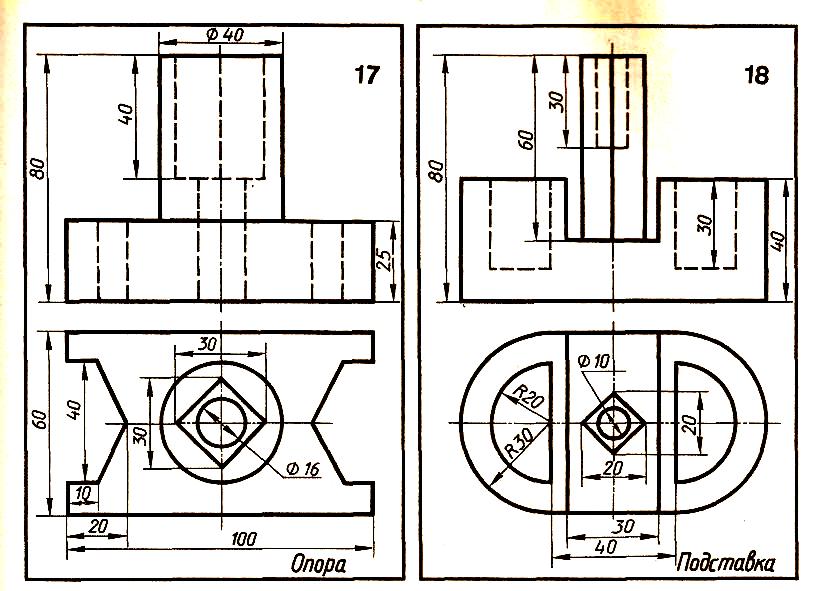

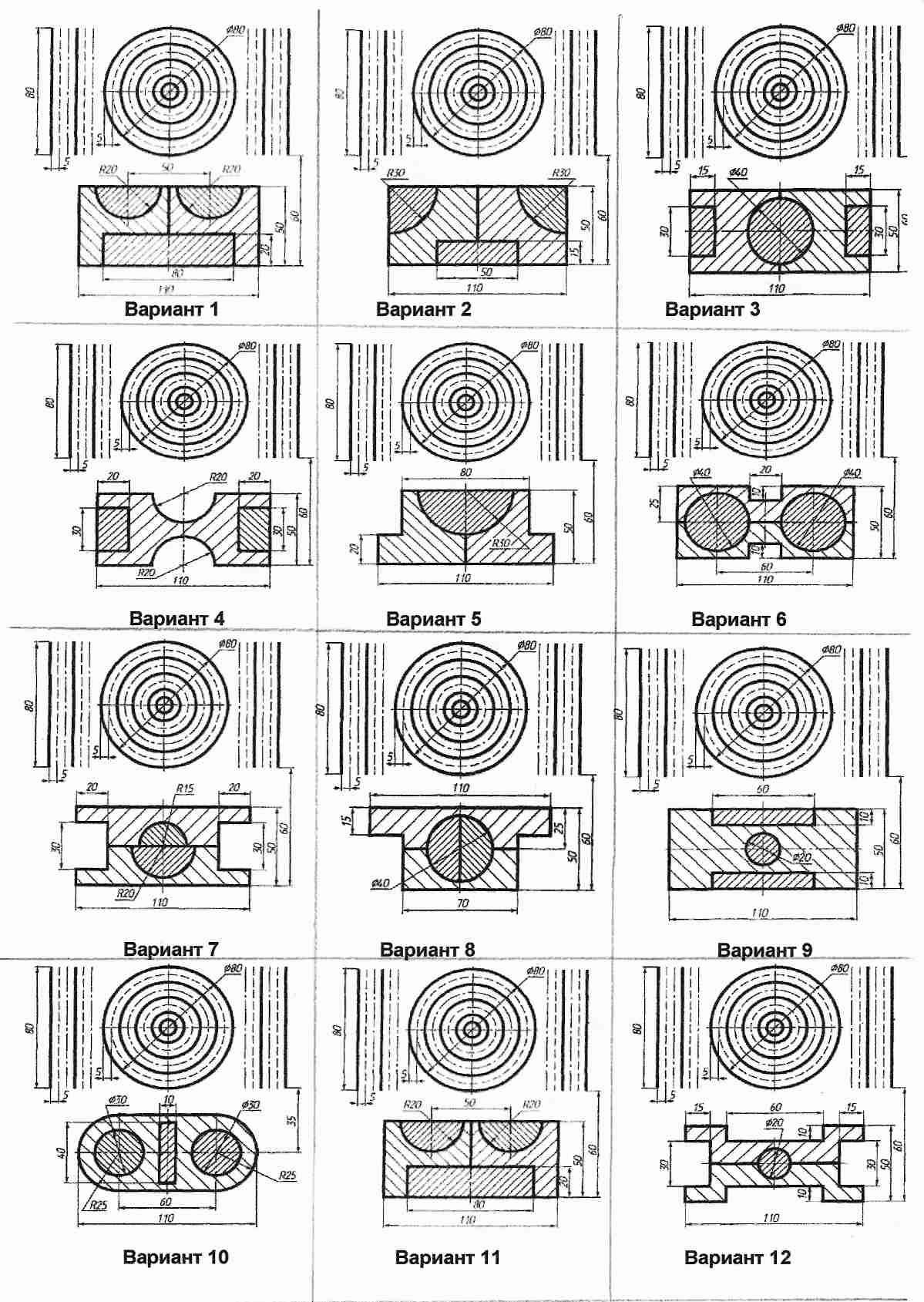

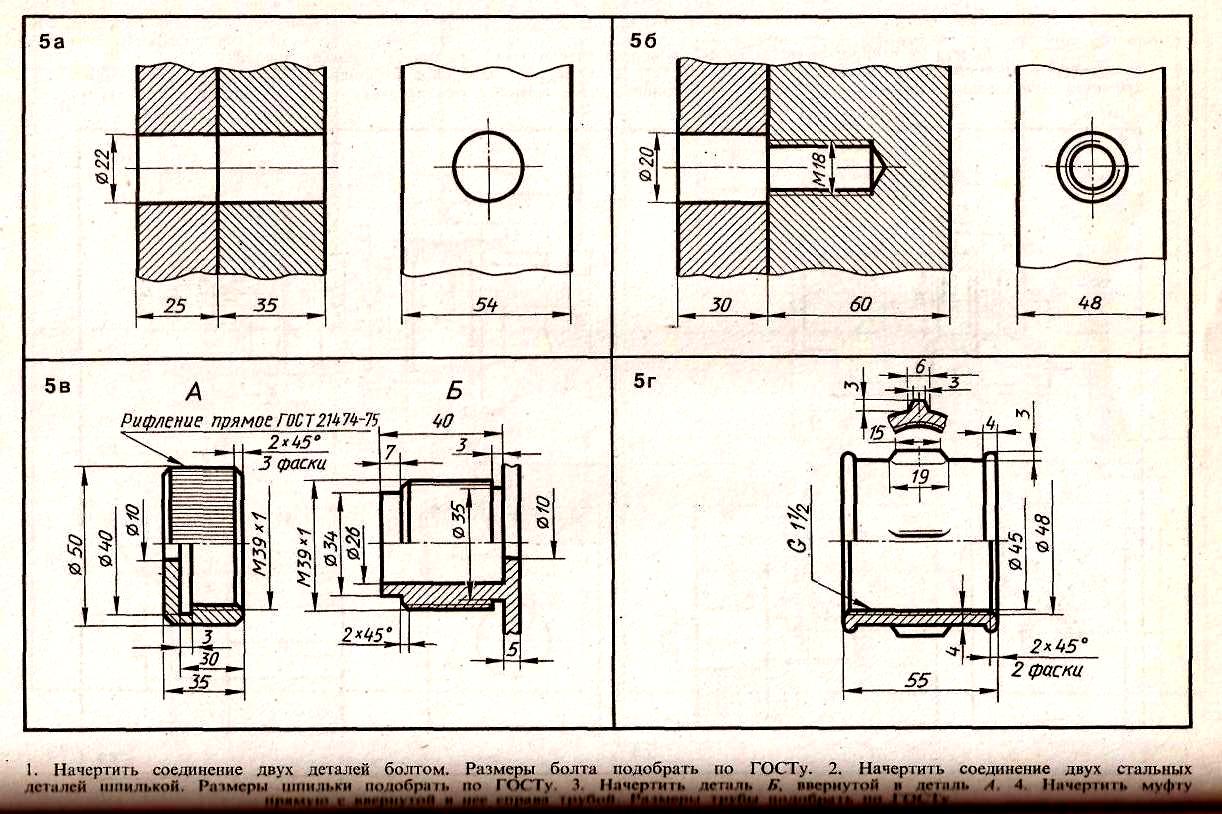

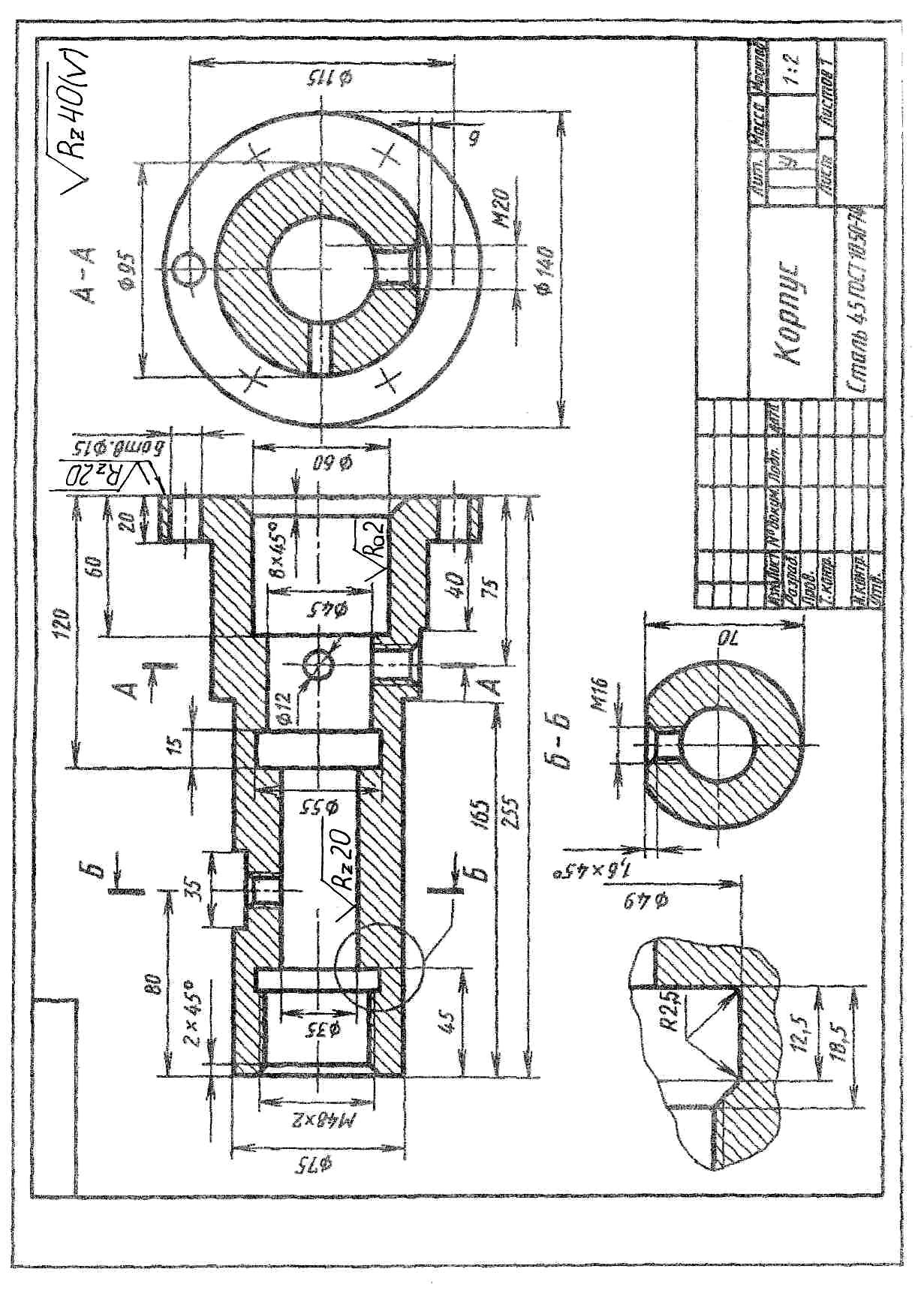

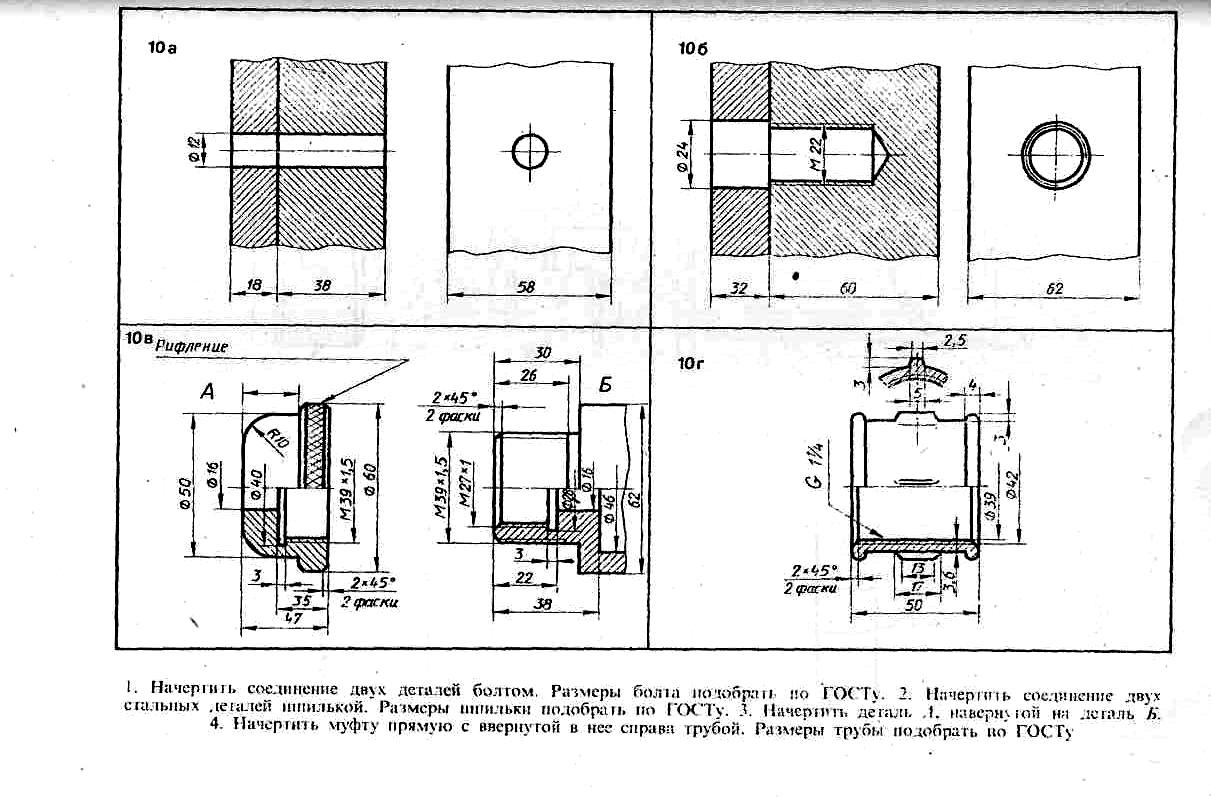

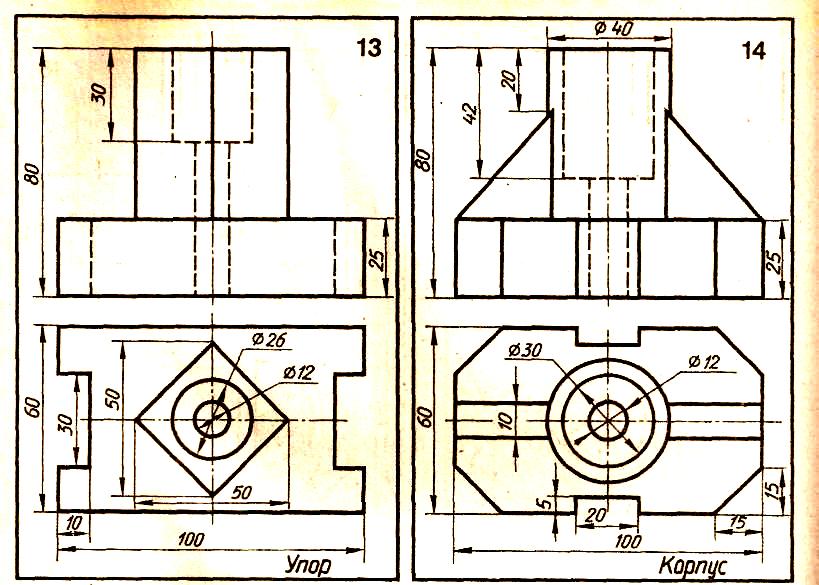

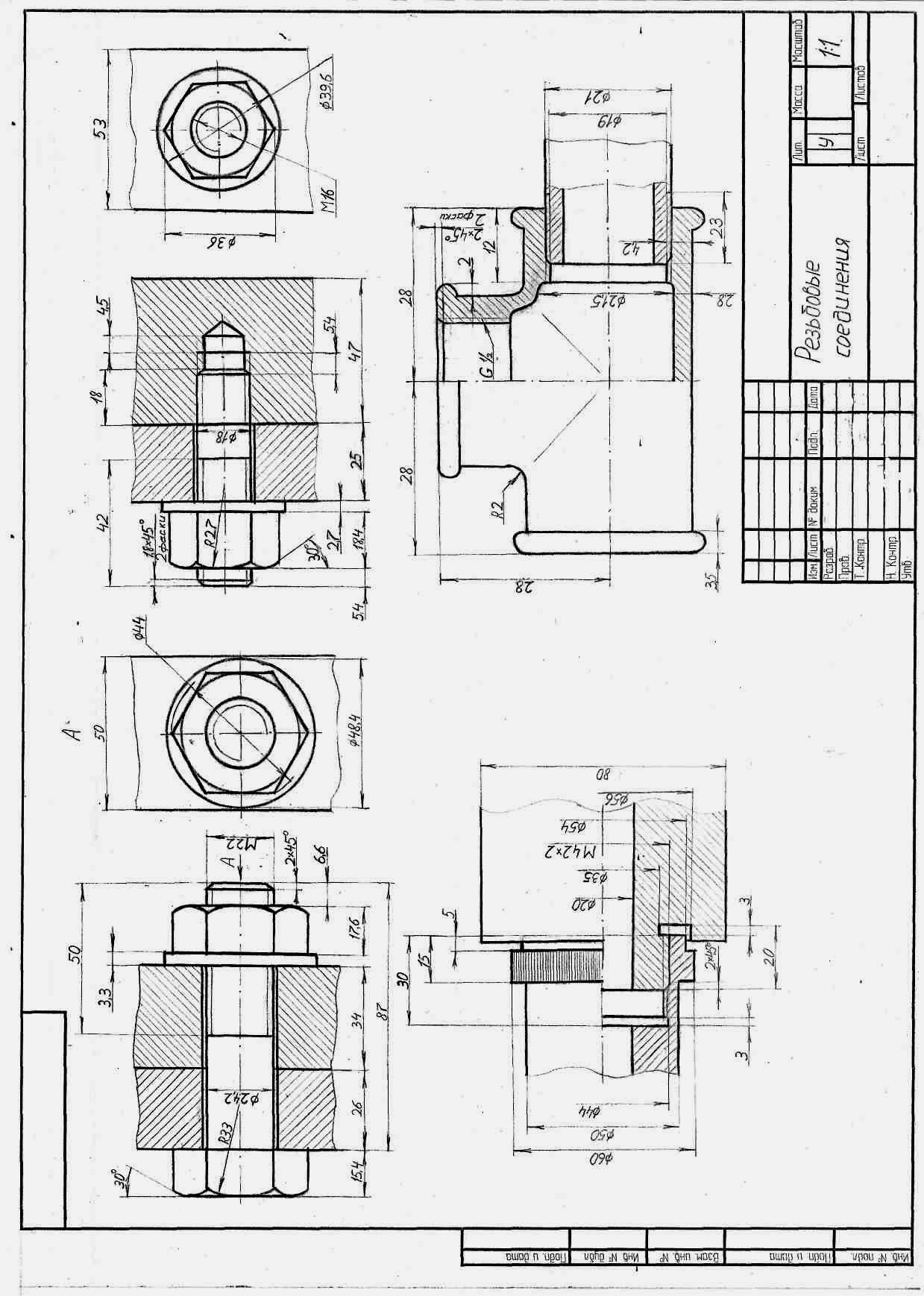

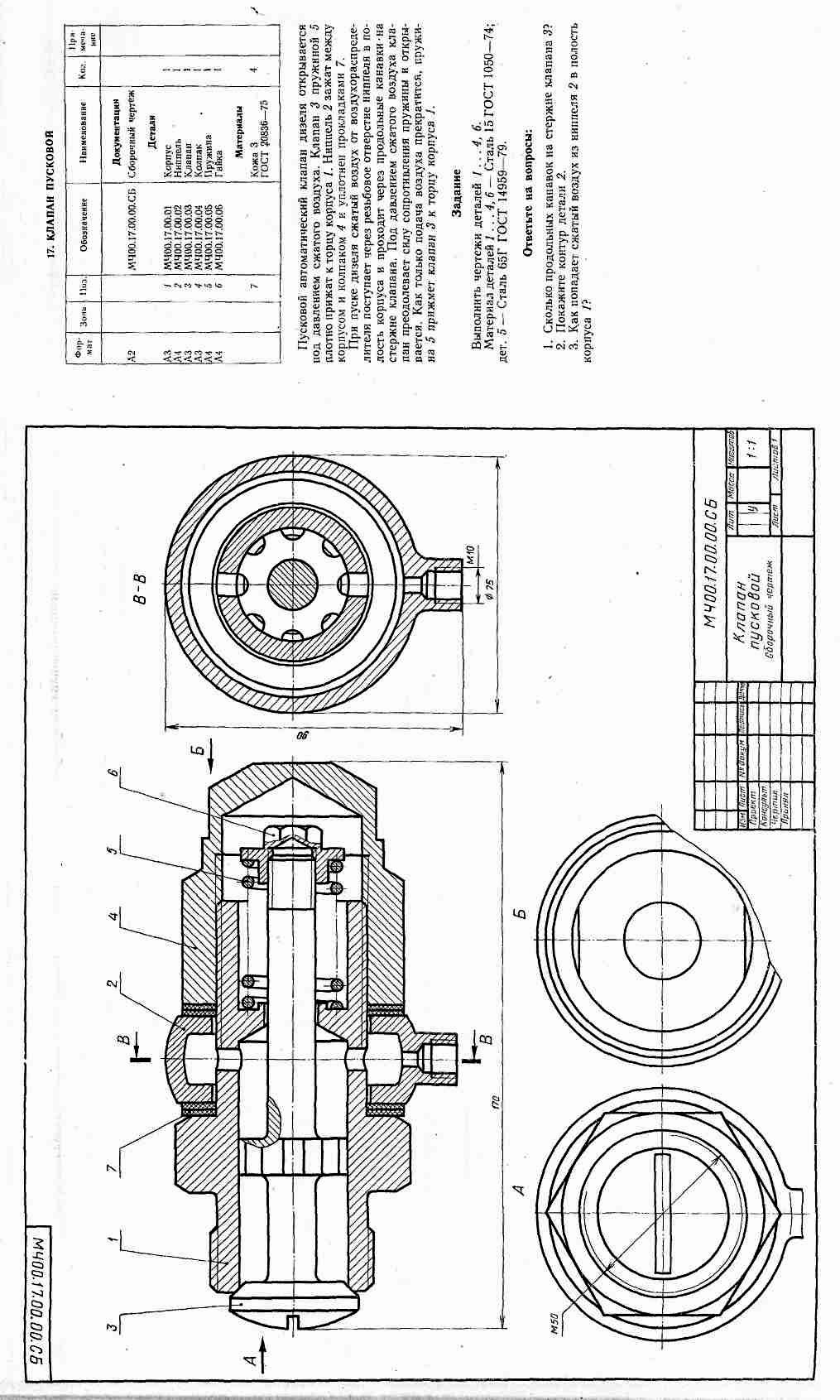

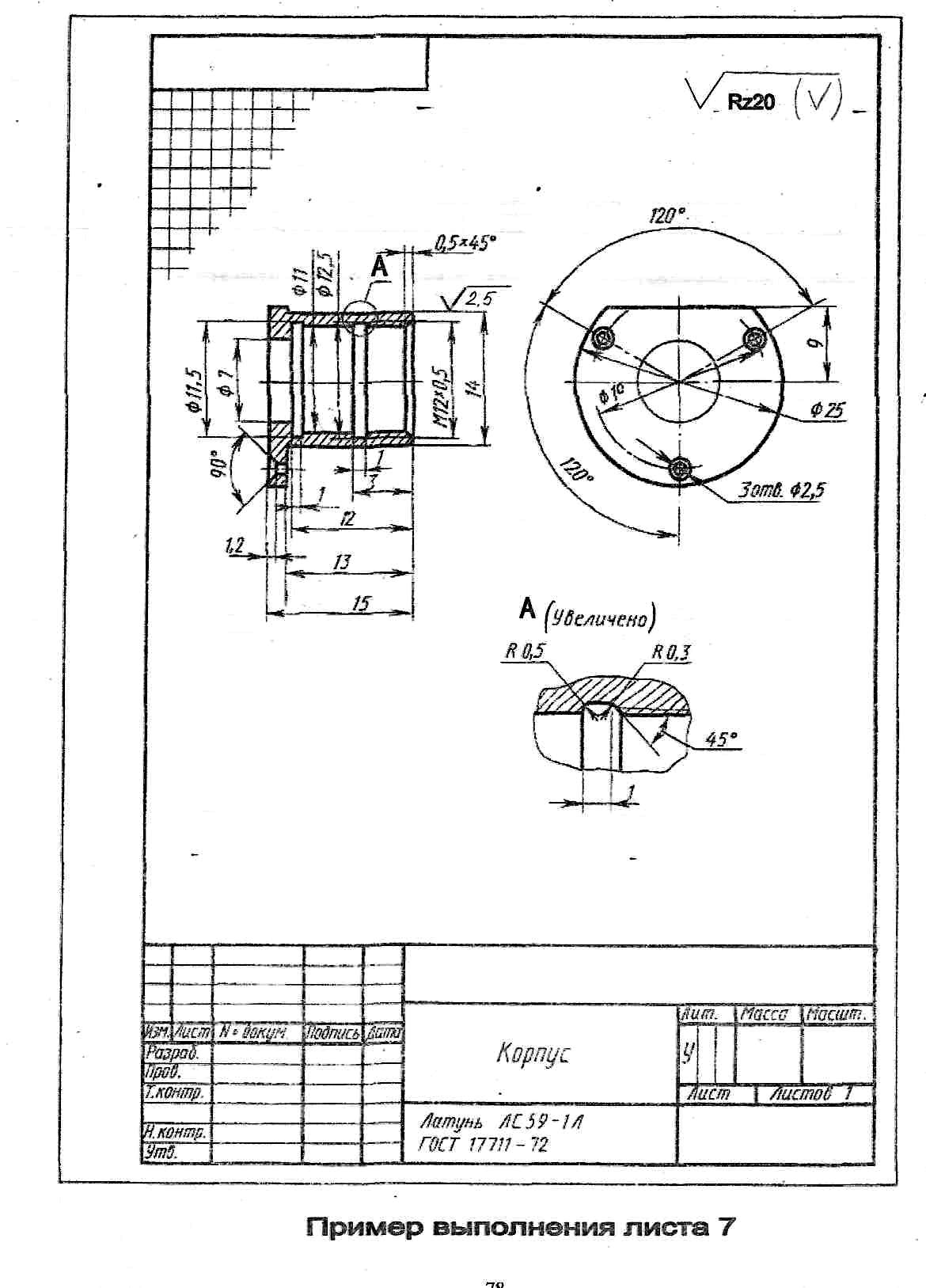

(См. пример выполнения листов 10, 11)

Таблица 6 Варианты задания 9

№ варианта	№ рисунка (указан в основной надписи сборочного чертежа)	№ позиции детали
1	01	1 , 2
2	02	1 , 2
3	03	1 , 6
4	05	1 , 2
5	08	1 , 2
6	16	1 , 3
7	17	1 , 4
8	19	2 , 5
9	23	1 , 2
10	24	1 , 4
11	33	1 , 3
12	35	2 , 3
13	53	1 , 3
14	60	1 , 4
15	62	1 , 2
16	63	1 , 2
17	74	1 , 2
18	76	1 , 2
19	81	1 , 2
20	82	2 , 5
