Задание 7 Указания по выполнению задания 7 (лист 7)

Цель работы: научить выполнять эскиз деталей, без применения чертежных инструментов.

В условиях производства и при проектировании иногда возникает необходимость в чертежах временного или разового пользования, получивших название эскизов. Эскизом - называется конструкторский документ (чертеж временного характера), выполненный, как правило, от руки, без применения чертежных инструментов, на любой бумаге (миллиметровка), без соблюдения масштаба, но с сохранением пропорциональности элементов детали, а также в соответствии со всеми правилами и условностями, установленными стандартами.

Эскиз выполняется аккуратно с соблюдением проекционных связей и всех правил и условностей, установленных стандартами ЕСКД. Качество эскиза должно быть близким к качеству чертежа. Эскиз может служить документом для изготовления ее рабочего чертежа. В связи с этим эскиз детали должен содержать все сведенья о ее форме, размерах, шероховатости поверхностей, материале.

Процесс эскизирования можно условно разбить на отдельные этапы, которые тесно связаны друг с другом. Последовательность выполнения: 1. Ознакомление с деталью.

2. Выбор главного вида и других необходимых изображений.

3. Выбор формата листа.

4. Подготовка листа.

5. Компоновка изображений на листе.

6. Нанесение изображений элементов детали.

7. Оформление видов, разрезов и сечений.

8. Нанесение размерных линий и условных знаков.

9. Нанесение размерных чисел.

10. Окончательное оформление эскиза.

Содержание листа 7

Выполнения эскизов производится на листах миллиметровой бумаги стандартного формата.

На листе миллиметровой бумаги формата А-3 или А4 выполнить эскиз детали. Деталь следует подбирать на производстве, в быту. Перечерчивать детали из методических указаний по инженерной графике или учебников запрещается. При защите чертежа необходимо предоставить преподавателю деталь, по которой проводилось эскизирование. Требования к детали: деталь должна быть пустотелой с элементом резьбы, например штуцер, тройник, крышка, корпус, фланец, втулка (см. рисунок 10).

(См. пример выполнения листа 7)

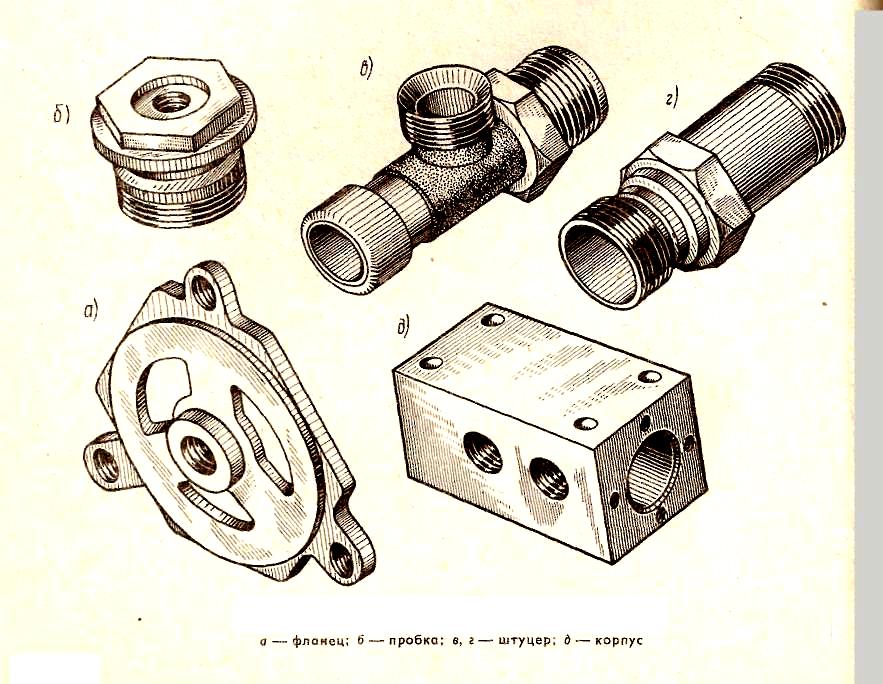

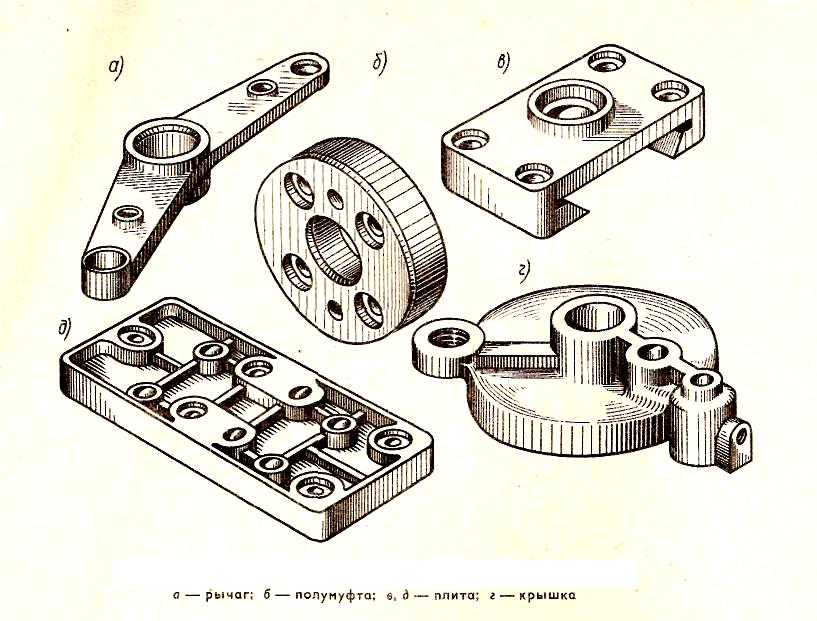

Рис. 10 Образцы деталей для эскизирования.

Задание 8 Указания по выполнению задания 8 (листы 8, 9)

Цель задания: Ознакомить с правилами выполнения сборочного чертежа. Сборочный чертеж - документ, содержащий изображение сборочной единицы и другие данные, необходимые для её сборки и контроля (ГОСТ 2.102- 68). Каждый сборочный чертеж сопровождают спецификацией.

Сборочный чертеж должен содержать:

1. Изображение сборочной единицы, дающее представление о расположении и взаимной связи составных частей, соединяемых по данному чертежу.

2. Сведения, обеспечивающие возможность сборки и контроля сборочной единицы.

3. Размеры, предельные отклонения и другие параметры и требования, которые должны быть проконтролированы или выполнены по сборочному чертежу.

4. Указания о характере" сопряжения и методах его осуществления, если точность сопряжения обеспечивается при сборке.

5. Указания о способе выполнения неразъемных соединений (сварных, паяных).

  1. Номера позиций составных частей, входящих в изделие.

  2. Основные характеристики изделия.

8. Габаритные размеры, определяющие предельные внешние или внутренние очертания изделия.

9. Установочные размеры, по которым изделие устанавливается на месте монтажа.

10. Необходимые справочные размеры.

При изображении изделия на сборочном чертеже помимо видов могут применяться разрезы и сечения, поясняющие форму и расположение деталей, входящих в изделие. На сборочном чертеже изображения расположены в проекционной связи. Отдельные изображения могут размещаться на свободном месте поля чертежа. Сборочный чертеж имеет тоже наименование, которое записано в спецификации. Для каждой составной части в спецификации указан номер позиции. На сборочном чертеже все составные части нумеруют в соответствии с номерами позиций, указанными в спецификации. Номера позиций на сборочном чертеже наносят на полках линий-выносок, проводимых от изображений составных частей. Линии-выноски не должны пересекаться между собой, не должны быть параллельны линиям штриховки, по возможности не должны пересекать изображение других составных частей, а также размерных линий чертежа. Последовательность выполнения сборочного чертежа:

  1. На сборочном чертеже знакомятся с основной надписью, масштабом, спецификацией, изображениями.

2. Выбирают формат листа и масштаб сборочного чертежа.

3. Подготавливают лист.

4. Компонуют изображения на листе.

5. Наносят изображения элементов детали.

6.Оформляют виды, разрезы и сечения.

7. Наносят габаритные, присоединительные размеры, монтажные, справочные размеры.

8. Распределяют составные части изделия по разделам спецификации,

присваивают им обозначения, заполняют спецификацию.

9. Выносят позиции составных частей изделия на сборочный чертеж.

Спецификация.

Спецификация представляет собой текстовый документ, определяющий состав изделия, состоящего из двух и более частей. Составляют спецификацию на каждую сборочную единицу. Спецификация оформляется и выполняется на отдельных листах формата А4 по форме, определяемой ГОСТ 2.108-68(СТ СЭВ 25 J 6-80). В спецификации выполняются графы, размеры, расположение и содержание которых приведены на рис. 11.

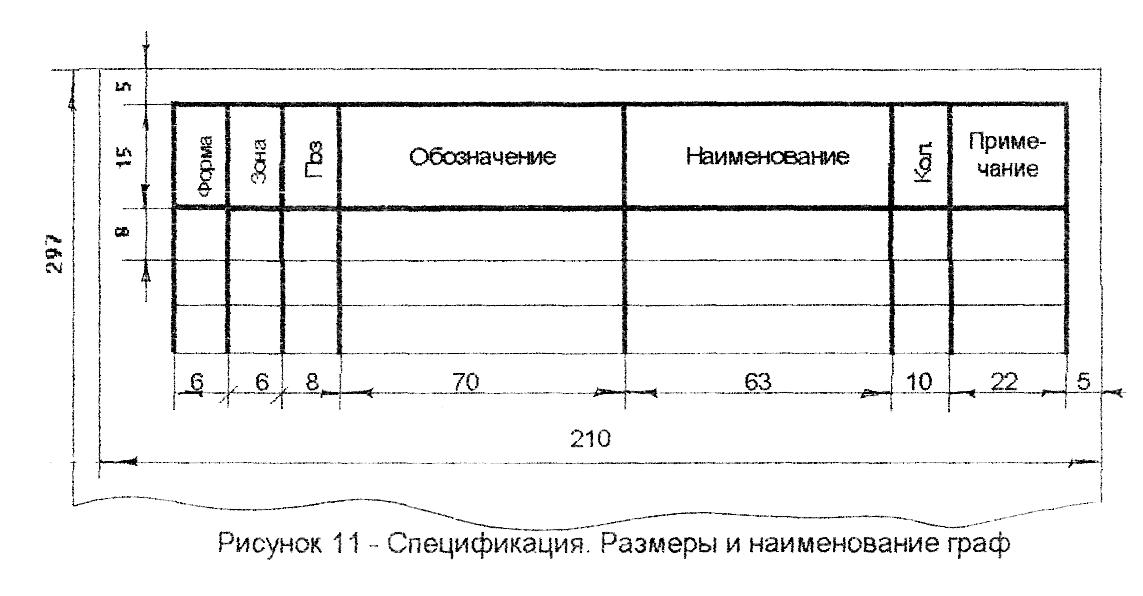

Рис. 11 Спецификация сборочного чертежа. Размеры и наименование граф

Спецификация в общем случае состоит из разделов, которые располагают в следующей последовательности:

  1. Документация.

  2. Комплексы.

  3. Сборочные единицы.

  4. Детали.

  5. Стандартные изделия.

  6. Прочие изделия.

  7. Материалы.

  8. Комплекты.

Содержание листов 8, 9

На листе чертежной бумаги формата А-2 выполнить сборочный чертеж. Номер рисунка указаны в таблице 5 согласно варианту контрольной работы. Для определения размеров элементов сборочной единицы используют способ углового масштаба. На листе чертежной бумаги формата А-4 составить спецификацию на сборочный чертеж.

(См. пример выполнения листов 8, 9)

Таблица 5 Варианты задания 8

№ варианта

№ рисунка

(указан в основной надписи

сборочного чертежа)

1

01

2

02

3

03

4

05

5

08

6

16

7

17

8

19

9

23

10

24

11

33

12

35

13

53

14

60

15

62

16

63

17

74

18

76

19

81

20

82
