Задание 6 Указания по выполнению задания 6 (лист 6)
Цель задания: Научить выполнять чертежи резьбовых соединений - болтом, шпилькой, фитингами.
Резьбовые соединения получили самое широкое распространение в машиностроении и быту. Отдельные детали в большинстве случаев соединяются друг с другом резьбовыми крепежными изделиями: болтами, винтами, шпильками, фитингами. Резьбовые соединения деталей, на одной из которых нарезана наружная, а на другой внутренняя резьба, называют резьбовыми. Их можно разобрать без повреждения деталей.
Прежде чем приступить к выполнению болтового соединения, следует выполнить расчеты:
d - задается диаметр стержня
Находят глубину резьбы: d=O,85d
Находят диаметр описанной окружности для шестигранника:
D=2d
Высота гайки: H=O,8d
Высота головки болта: h=O, 7d
Диаметр шайбы: Dш=2,2d
Толщина шайбы: Sш=0,15d
Высота фаски: с=0, 1 d
9. Радиус большой дуги: R= 1, 5d
Радиус дуги на виде слева: R=d
Длина резьбы на болту: l0=2d+6 мм
Выход болта за гайку: К =0, 3d
Диаметр отверстия под болт: A=l,ld
По построению берется r.
Умножая d на относительные размеры, получают размеры для чертежа. В задании выстраивают главный вид болтового соединения с применением разреза и вида слева. На главном виде головку болта и гайку показывают с тремя гранями. На сборочных чертежах болты, винты, шпильки, гайки, шайбы показывают не рассеченными. На чертеже болтового соединения проставляют диаметр резьбы (см. рисунок 6).

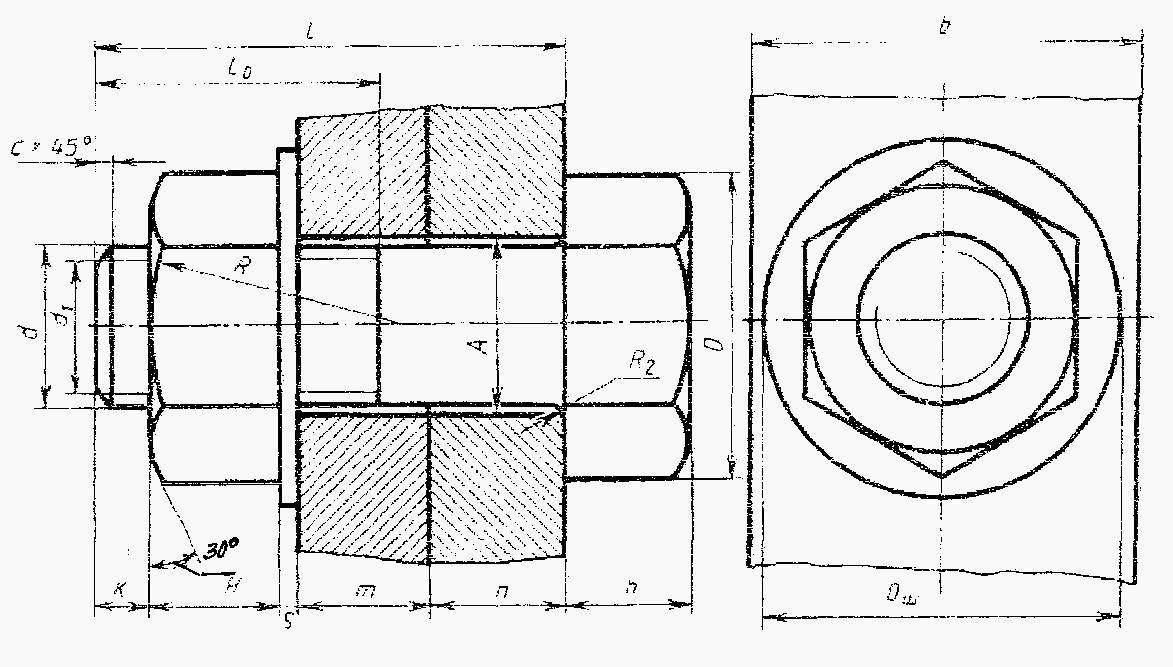

Рис. 6 Болтовое соединение
Соединение шпилькой применяется в тех случаях, когда у деталей нет места для размещения головки болта. Расчет шпилечного соединения ведется по формулам расчета болтового соединения.
Длина l ввинчиваемого резьбового конца определяется материалом детали, в которую он должен ввинчиваться и может выполняться разной величины (см. рисунок 7).
l=d - для стальных, бронзовых, латунных деталей;
l= 1,25d - для чугунных деталей;
l= 1, 6d и 2d для деталей из легких сплавов;
l=2,5d- для деталей из полимерных сплавов.

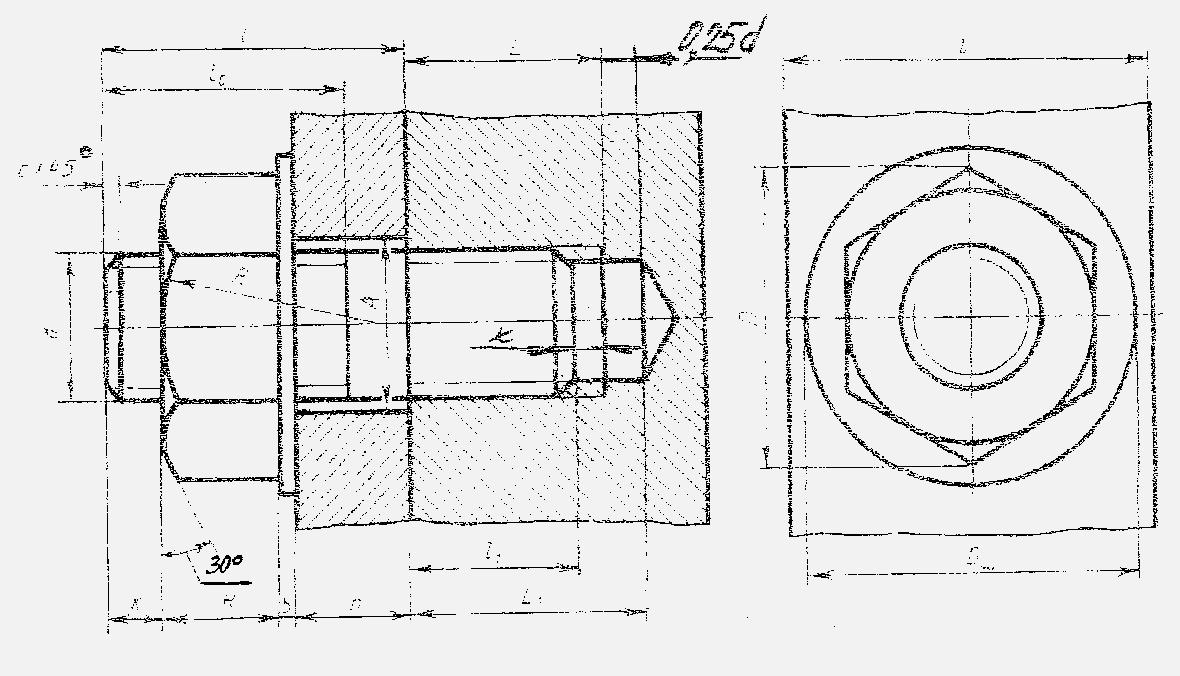

Рис. 7 Шпилечное соединение
Обычно трубы соединяются между собой специальными деталями, называемые фитингами. Они применяются в тех случаях, когда один конец трубы непосредственно соединить при помощи резьбы с другим концом второй трубы не представляется возможным. Трубы характеризуются условным проходом Dy, величина которого практически равна внутреннему диаметру трубы в миллиметрах.
Для соединения труб применяются стандартные фитинги. Они могут иметь различную форму: угольник, тройник, кресты, муфта прямая, муфта переходная. На трубах, а следовательно, и на фитингах выполняется большей частью трубная цилиндрическая резьба.
В задании следует изобразить главный вид с разрезом фитинга с ввернутой в него справа трубой. Обозначить резьбу (см. рисунок 8).

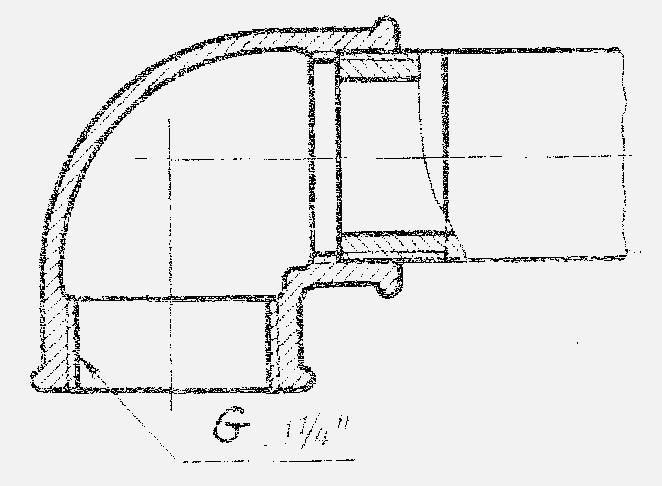

Рис. 8 Соединение фитингом
При резьбовом соединении двух деталей одна из них имеет наружную резьбу, выполненную на наружной поверхности, а другая - внутреннюю, выполненную в отверстии.
В графической работе требуется начертить деталь Б ввернутой в деталь А.
Рекомендуется ввертывать одну деталь в другую не полностью, а на 10-15 мм. Это позволит более наглядно отобразить особенности вычерчивания резьбы двух соединяемых деталей. При резьбовом соединении двух деталей применить соединение половины вида с половиной разреза, нанести размер метрической резьбы (см. рисунок 9).
Рис. 9 Соединение двух деталей
Содержание листа 6
На листе чертежной бумаги формата А-3 выполнить резьбовые соединения болтом, шпилькой, фитингом, двух деталей. Продумать компоновку чертежа. Номер задания указан в таблице 4 согласно варианту контрольной работы.
(См. пример выполнения листа 6)
Таблица 4 Варианты задания 6
№ варианта |
№ рисунка
|
1 |
1а, 1б, 1в, 1г |
2 |
2а, 2б, 2в, 2г |
3 |
3а, 3б, 3в, 3г |
4 |
4а, 4б, 4в, 4г |
5 |
5а, 5б, 5в, 5г |
6 |
6а, 6б, 6в, 6г |
7 |
7а, 7б, 7в, 7г |
8 |
8а, 8б, 8в, 8г |
9 |
9а, 9б, 9в, 9г |
10 |
10а, 10б, 10в, 10г |
11 |
11а, 11б, 11в, 11г |
12 |
12а, 12б, 12в, 12г |
13 |
13а, 13б, 13в, 13г |
14 |
14а, 14б, 14в, 14г |
15 |
15а, 15б, 15в, 15г |
16 |
16а, 16б, 16в, 16г |
17 |
17а, 17б, 17в, 17г |
18 |
18а, 18б, 18в, 18г |
19 |
1а, 2б, 3в, 9г |
20 |
6а, 4б, 1в, 8г |
