Указания по выполнению контрольной работы
Контрольная работа выполняется по всему курсу дисциплины «Инженерная графика».
Контрольная работа состоит из 9 заданий (листы 1-11).
Перечень заданий:
Задание 1 (лист 1; формат А-3) - «Шрифты, линии, сопряжения».
Задание 2 (лист 2; формат А-3) - «Геометрические тела».
Задание 3 (лист 3; формат А-3) - «Сечение геометрического тела плоскостью».
Задание 4 (лист 4; формат А-3) - «Взаимное пересечение поверхностей
геометрических тел».
Задание 5 (лист 5; формат А-3) - «Простой разрез».
Задание 6 (лист 6; формат А-3) - «Резьбовые соединения».
Задание 7 (лист 7; миллиметровая бумага А4 или А-3) - «Эскиз детали».
Задание 8 (лист 8, формат А-2; лист 9, формат А-4) - «Сборочный чертеж.».
«Спецификация».
Задание 9 (лист 10, 11; форматы А-3) - «Деталирование».

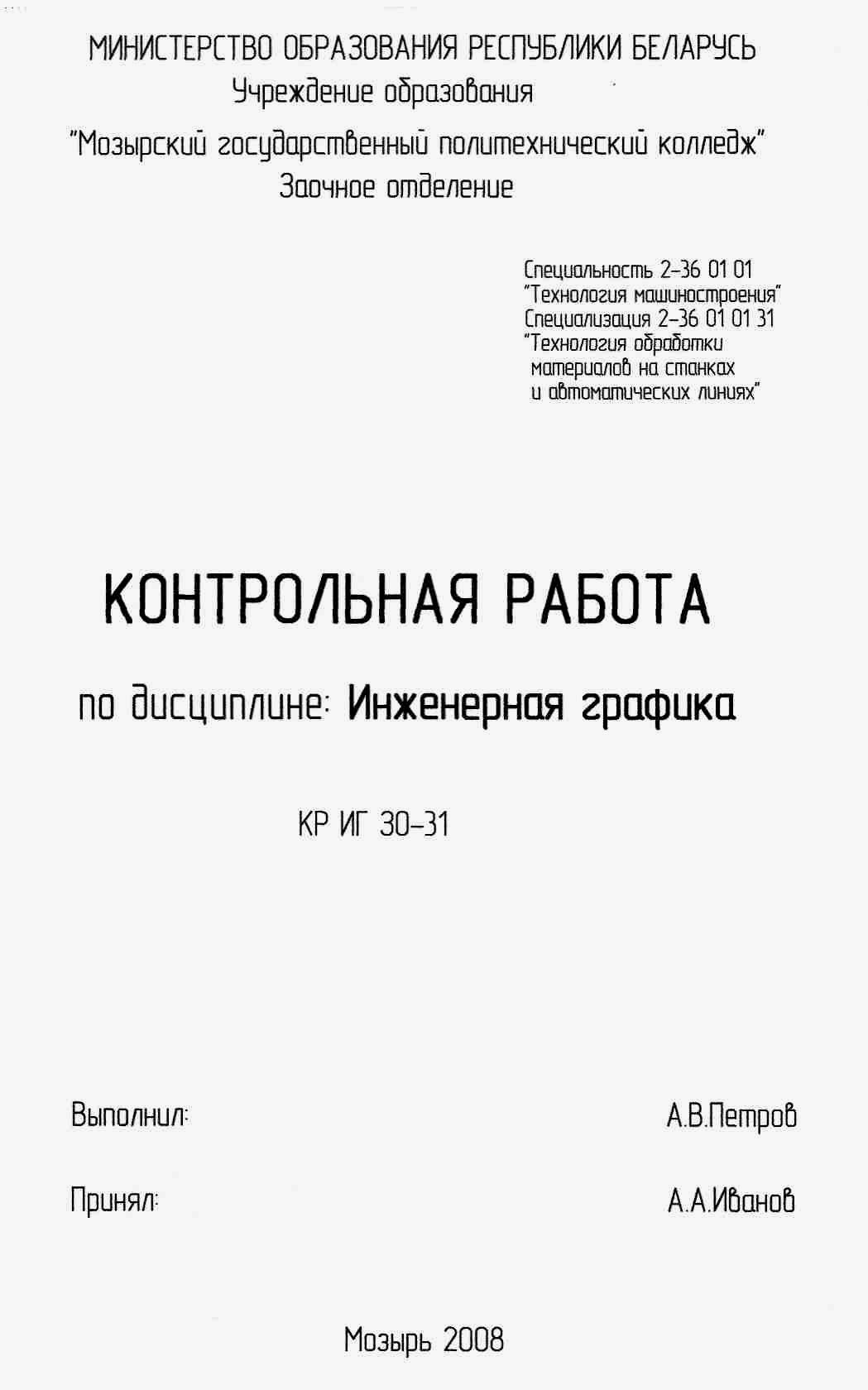

Листы контрольной работы нужно сброшюровать вместе с титульным листом в альбом (оформление титульного листа см. ниже).
На листе соответствующего формата следует начертить рамку и основную надпись, которую располагают в правом нижнем углу формата. В основной надписи на листах необходимо проставлять дату выполнения и подпись. Форма и содержание основной надписи приведены на рисунке 2.

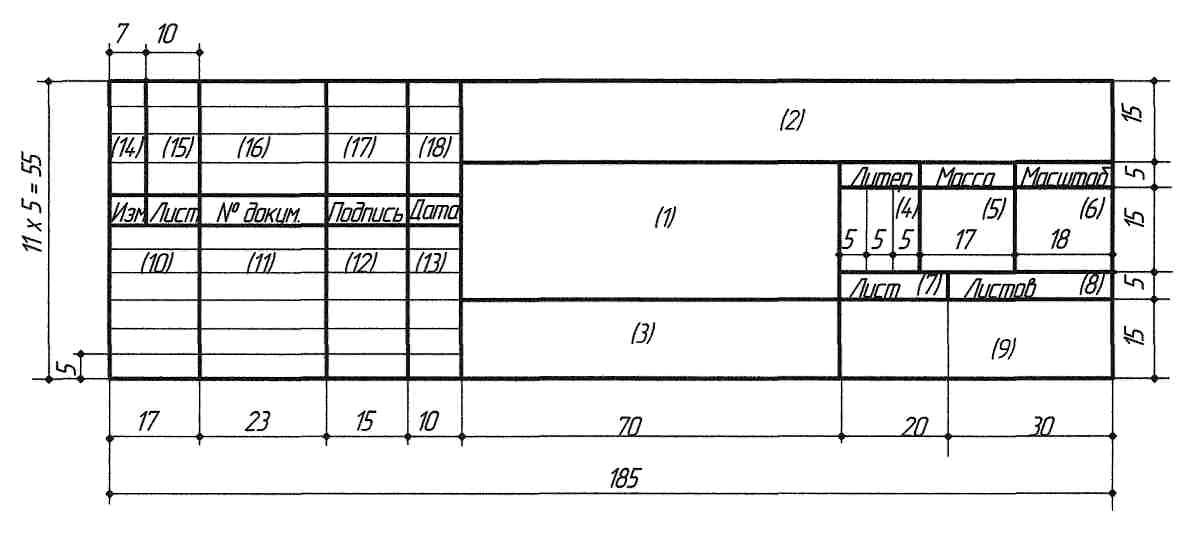

Рис.2 Основная надпись по ГОСТ 2.104-2006
В учебном заведении в графах основной надписи указывают:
- в графе 1 - наименование чертежа, наименование изделия (см. перечень заданий);
- в графе 2 - обозначение чертежа, которое включает шифр чертежа. Для учебного чертежа – записывают: КР ИГ 2-31 01 01 31 ЗО-31 01 2008, где
КР - контрольная работа; ИГ - инженерная графика; 2-31 01 01 31 - код специализации; ЗО-31 - заочное отделение, группа; 01 - номер варианта;
2008 - год;
- в графе 3 - не заполняется (или материал, из которого изготовлена деталь);
- в графе 4 - литеру, присвоенную данному документу (У);
- в графе 5 - не заполняется;
- в графе 6 - масштаб чертежа;
- в графе 7 - номер листа;
- в графе 8 - количество листов;
- в графе 9 - сокращенное название колледжа (МГПК);
- в графе 10 - последовательно: «Разработал», «Проверил»;
- в графе 11 - фамилии исполнителя и рецензента;
- в графе 12 - подписи исполнителя и рецензента;
- в графе 13 - даты исполнения и проверки.
Остальные графы в учебных чертежах не заполняют.
ЗАДАНИЯ КОНТРОЛЬНОЙ РАБОТЫ
ЗАДАНИЕ 1
Указания по выполнению задания 1
(лист 1)
Цель задания: научиться выполнять линии чертежа, надписи чертежным шрифтом, изучить размеры шрифта, приобрести навыки геометрических построений.
ГОСТ 2.303-68 устанавливает начертания и основные назначения линий, применяемых при выполнении чертежей.
Толщина S сплошной толстой основной линии выбирается в пределах от 0,5 до 1,4 мм и зависит от величины и сложности изображений и формата чертежа.
Толщина однотипных линий, а также их тональность должны быть одинаковыми для всех изображений на данном чертеже.
Наименования, начертания, толщина линий по отношению к толщине основной линии и их основные назначения даны в табл. 2.

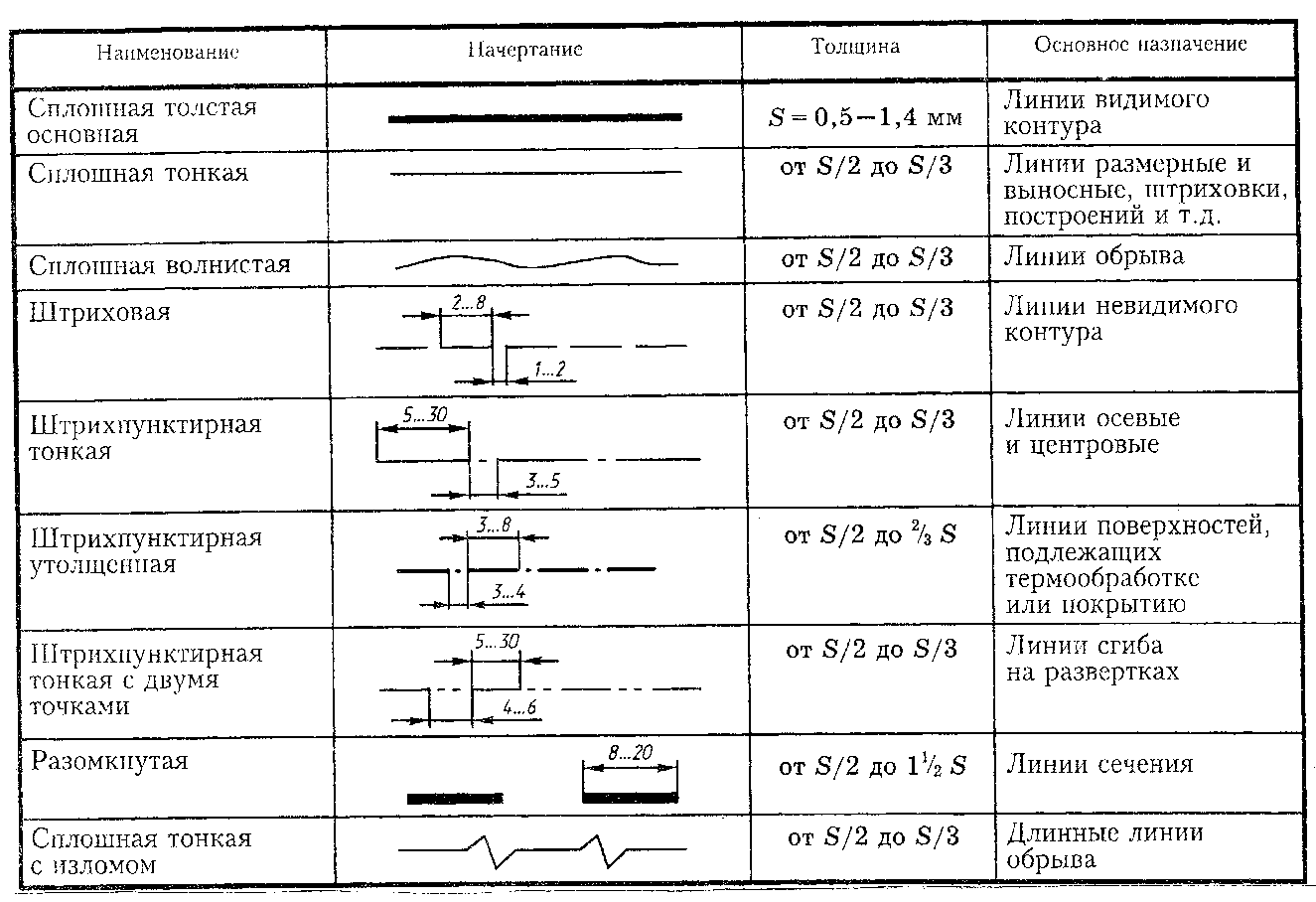

Таблица 2 Линии чертежа
Горизонтальные линии проводят по рейсшине слева направо.
Вертикальные линии проводят с помощью рейсшины и угольника снизу вверх. Кривые линии, обводку которых нельзя выполнить циркулем, обводят по лекалу.
Перед проведением окружности следует провести две штрихпунктирные центровые линии, которые должны пересекаться в центре большими штрихами. Центровые и осевые штрихпунктирные линии должны выступать за контур детали на длину не более чем на 5 мм.
Штриховку на чертежах выполняют параллельными линиями под углом 45° к горизонтальной линии, используя для этого рейсшину и угольник в 45 градусов. Наклон линий штриховки может быть сделан как влево, так и вправо.
Расстояние между линиями штриховки зависит от величины площади штрихуемой фигуры. В задании 1 необходимо соблюдать компоновку листа, вычертить горизонтальные, вертикальные линии, окружности разного диаметра, а также технические детали в разрезе, соблюдая при построении указанные в условиях задания размеры.
Все надписи и цифры на чертежах и других технических документах выполняются чертёжным шрифтом, установленным ГОСТ 2.304-81. Стандартизировано десять размеров шрифта, мм: h=(1,8); 2,5; 3,5; 5; 7; 14; 20;28;40. Высота прописных букв в миллиметрах, измерённая перпендикулярно к основанию сторон, называется размером шрифта h.
Ширина букв обозначается q и определяется по отношению к размеру
шрифта h. Ширина прописных и строчных букв и арабские цифр для шрифта типа
Б приводятся в таблице 3:
Таблица 3 Шрифт чертежный
Толщина линий шрифта обозначается d и определяется в зависимости от типа и размера шрифта равна 1/10 h для типа Б.
Расстояние между буквами равно 2/1О h. Расстояние между словами не менее 6/10 h. Расстояние между строчками не менее 15/1О h.
При выполнении задания по написанию предложения шрифтом чертежным необходимо начертить на листе чертежной бумаги упрощённую вспомогательную сетку (рис.3), которая имеет ячейки в виде ромба. Нужно провести горизонтальные прямые линии, определяющие границы строк по высоте. Расстояние между основаниями строк взять 30 мм.
На основании полученных строк нанести отрезки, равные ширине букв и цифр, и расстояния, равные ширине промежутка между буквами, цифрами и словами в предложении.
Примечание: нельзя в строчный шрифт вставлять прописные буквы.

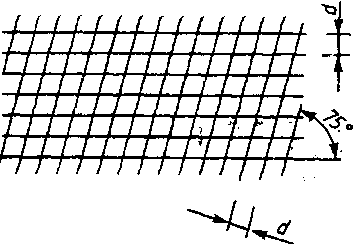

Рис.3 Вспомогательная сетка
Сопряжение - это плавный переход одной линии в другую. Переход одной линии в другую определяется точками сопряжения. При вычерчивании деталей машин и приборов, контуры очертаний которых состоит из прямых линий и дуг окружностей с плавными переходами от одной линии в другую, часто применяют сопряжения. Сопряжение бывает: двух сторон угла дугой окружности, прямой с дугой окружности, дуги с дугой (внешнее, внутреннее, смешанное).
При выполнении построения внешнего, внутреннего, смешанного сопряжения необходимо определить центр сопрягающей дуги, найти точки сопряжения и провести дугу сопряжения. При этом должны быть заданы : радиусы сопрягаемых окружностей R1 и R2; расстояние между центрами этих дуг, радиус сопрягающей дуги R.
Некоторые детали машин и приборов имеют элементы, равномерно расположенные по окружности. При выполнении чертежей подобных деталей необходимо знать правила деления окружности на равное количество частей.
Содержание листа 1
На листе чертёжной бумаги формата А3 по варианту:
Чертёжным шрифтом типа Б написать предложение - шрифтом №7.
Вычертить линии чертежа.
Вычертить контур детали, нанести размеры.
Заполнить основную надпись
(См. пример выполнения листа 1)
