4 Методические указания по лабораторным работам

Лабораторная работа №1. «Изучение конструкции и маркировки кабелей связи»

1.Цель работы:

По образцам кабелей связи изучить их конструктивные элементы и ознакомиться с кабельными материалами. Научиться по конструкции определять тип (марку) и область применения кабеля телефонной связи.

Подготовка к выполнению работы:

При подготовке к лабораторной работе необходимо: изучить классификацию кабелей связи; знать маркировку кабелей связи; изучить конструктивные элементы кабелей (токоведущие жилы, изоляцию, скрутки жил в группы, защитные оболочки, бронепокровы); изучить основные кабельные материалы используемые при монтаже кабелей связи; подготовить устные ответы на контрольные вопросы подготовить бланк отчета с таблицами для записи результатов измерений и результатами расчетов индивидуального задания.

Инструмент, оборудование, приборы:

Плоскогубцы кабельный нож, микрометр, штангенциркуль, измерительная линейка, ножовка, куски междугородного, городского и сельского телефонных кабелей.

Задание

Произвести разделку предложенных образцов кабелей, снять данные отдельных конструктивных элементов и занести в таблицу 1.

Изучить конструкцию образцов кабелей. определить марку каждого кабеля.

Основные положения из теории.

5.Порядок выполнения работы.

В процессе выполнения работы студент должен проделать следующие операции:

-разделить наружный и внутренний покровы, а также броню кабеля по слоям (при наличии данных конструктивных элементов);

-замерить толщину наружного и внутреннего покровов и брони;

-снять влагозащитную оболочку и замерить её наружный диаметр и толщину;

-снять размеры поясной изоляции и экрана (если он присутствует в конструкции кабеля);

-разобрать жилы кабеля по повивам (пучкам) и подсчитать число групп в каждом повиве (пучке);

-определить тип изоляции токопроводящих жил, замерить диаметр голой жилы, изолированной жилы и диаметр корделя (если он имеется);

-определить тип и марку каждого из предложенных образцов кабелей и проводов.

Все данные кабеля и измерений свести в таблицу 1.

Таблица 1

Наружный диаметр кабеля, мм	Материал и толщина подушки, мм	Форма и размер брони, мм	Наружный диаметр оболочки, мм	Материал и толщина оболочки, мм

(продолжение таблицы 1)

Число повивов в кабеле

Число групп в каждом повиве

Токопроводящие жилы

Тип кабеля

Маркировка кабеля

Обл. прим кабеля

Способ прокладки

изоляция

Материал и диаметр

Скрутка жил

Содержание отчёта.

7.1.Цель работы.

7.2.Поперечное сечение кабелей, которые подвергались разборке.

7.3.Пояснение о влагозащитных оболочках, пояснение о экране и о защитных покровах кабелей.

7.4.Указание о мерах применения кабелей с различными видами брони.

7.5.Таблица произведённых обмеров.

7.6.Сведения о кабельных материалах, применяемых при монтаже изученных образцов кабелей.

8.Контрольные вопросы.

8.1. Дайте определение кабеля связи.

8.2.Какие кабели называются высокочастотными?

8.3. Какие диаметры медных жил применяются в междугородных и городских телефонных кабелей?

8.4.Назовите основные требования, предъявляемые к материалу изоляции кабельных жил.

8.5.С какой целью в кабелях связи производят скручивание изолированных

жил в группы?

8.6.Определите число групп в четвёртом повиве, если центральный повив, состоит из пяти пар. Какую ёмкость имеют междугородные кабели типа МКС?

8.7.Перечислите положительные свойства алюминиевой и полиэтиленовой влагозащитной оболочки.

8.8.Какова конструкция брони кабелей прокладываемых через водные преграды и в каналах телефонной канализации?

8.9.Каким припоем производится запайка свинцовых муфт?

8.10.Что обозначают буквы "С" и "Б" в маркировке кабеля?

8.11.Поясните, почему в конструкции кабелей со стальной оболочкой имеется экран, а с алюминиевой отсутствует?

8.12.Какие кабели применяют в качестве вставок в воздушные линии связи?

8.13.Какие кабели применяют для организации зоной связи?

8.14.Какую изоляцию имеют токопроводящие жилы в кабелях типа Т, ТП, МК, ТЗП, ТС, МКС?

8.15.Каков материал оболочки кабелей типа Т,ТП,ТС,МКС?

8.16.Какие кабели используются на магистральной и разделительной сети абонентских линий ГТС? Какие кабели применяются для оборудования абонентских пунктов?

8.17.Посредством, каких проводов производиться кроссировка пар магистральных и распределительных кабелей в шкафах?

8.18.Какие кабели используются для организации межстанционных соединительных линий на СТС?

Список рекомендуемых литератур

1.Гроднев И.И.,Курбатов Н.Д. ''Линии связи " М: Связь, 1980.

З.Гроднев И.И.,Кулешов В.Н.,Соколов В.В.,"Кабельные линии связи."М: Связь,1960. Новые версии данного учебника.

4.Гринберг Г.В.Дмитриев В.П. ''Линейные сооружения городской и сельской телефонной связи и радиотрансляционных сетей." М:Связь,1969

5.Справочник строителя кабельных сооружений связи. М: Связь,1979

6.Барон Д.А."Междугородные кабельные линии связи» М: Связь,1978

7.Интернет-ресурсы

8 Сайты,каталоги фирм выпускающих кабель, оборудования связи

9.Амренов А.А. Методические указания по лабораторной работе «Изучение конструкции и маркировки кабелей связи», Астана- АГАТУ им. С.Сейфуллина – 30 с.

Лабораторная работа №2. «Исследование линии связи»

Цель работы: Исследование линий связи

Рабочее задание:

- Выполнить предварительную подготовку (п.2.)

- Определить параметры линии

- Ознакомится с режимами распространения волн

2 Предварительная подготовка:

- Повторить раздел «Цепи с распределенными параметрами» (С курса ТЭЦ).

- Повторить основные меню и элементную базу программы «Electronics Workbench», ознакомление с настройками идеальной и реальной длинных линий.

- Выбрать согласно варианту параметры схемы (табл. 1, 2), сделать предварительный расчет C, G, Z₀.

Таблица 1- Варианты числовых значений сопротивления и индуктивности линии, а также её длина

Последняя цифра зачетной книжки	0	1	2	3	4	5	6	7	8	9
l,м	500	1000	1100	1200	1250	1500	1800	2000	2500	3000
R, Ом/м	0.1	0.2	0.25	0.3	0.35	0.1	0.2	0.25	0.3	0.35
L, мкГн	15	20	25	5	25	50	10	5	25	15

Таблица 2- Варианты числовых значений э.д.с.и частоты

Предпоследняя

цифра

зачетной

книжки

U, B

f,Гц

800

400

1000

400

500

700

600

700

500

900

Порядок выполнения работы:

- Собрать схему согласно рис. 1

- В схеме выставить значения R, L, C, G, U, f согласно варианту и подключить необходимые измерительные приборы

- Для установки режима бегущей волны подключить на выход линии активное сопротивление Z₀. Настроить осциллограф и снять показания амплитуды напряжений,  и  -постоянные затухания и сдвига фазы, которые внести в табл. 3

Таблица 3 - Результаты расчетов и экспериментов

			U_вх	U_вых
Расчет
Эксперимент

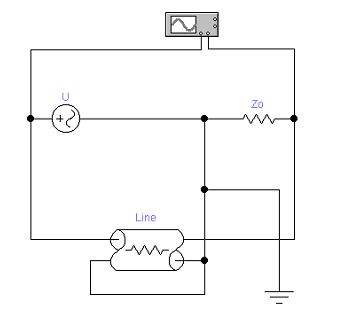

Рисунок 1 Исследование линии связи

Произвести расчет измеренных параметров. Данные расчета внести в таблицу 3.

Удалить из схемы сопротивление Z₀, при этом моделируется режим не согласованной линии. Произвести необходимые измерения и расчеты, данные внести в таблицу 4.

Таблица 4 - Результаты расчетов и экспериментов

			U_вх	U_вых
Расчет
Эксперимент

После снятие параметров, а также расчетов, необходимо производить выводы по работе.

Контрольные вопросы

1 Цепи с распределенными параметрами. Какие направляющие системы к этим цепям относятся?

2 Идельные линий связи.

3 Реальные линий связи.

Список рекомендуемых литератур

1.Гроднев И.И.,Курбатов Н.Д. ''Линии связи " М: Связь, 1980.

З.Гроднев И.И.,Кулешов В.Н.,Соколов В.В.,"Кабельные линии связи."М: Связь,1960. Новые версии данного учебника.

5.Справочник строителя кабельных сооружений связи. М: Связь,1979

6.Барон Д.А."Междугородные кабельные линии связи» М: Связь,1978

7 Интернет-ресурсы

8 Сайты, каталоги фирм выпускающих кабель, оборудования связи

Лабораторная работа №3. «Измерение первичных параметров кабелей»

1. Цель работы:

1.1 Ознакомление с классификацией кабельных изделий, областью их применений и первичными параметрами, нормируемыми соответствующими стандартами;

1.2 Ознакомление с видами повреждений кабелей, способами их диагностирования, методами определения расстояния до повреждений;

1.3 Ознакомление с принципом и порядком прибора кабельного переносного ПКП – 4.

2. Содержание работы:

2.1 Проверка соответствия электрических характеристик искусственных линий связи нормам;

2.2 Моделирование разного вида повреждений;

2.3 Ознакомление с принципом и порядком измерений прибора ПКП-4

3. Оборудование и приборы:

3.1 Лабораторный макет/стенд;

3.2 Прибор кабельный переносной ПКП-4.

4. Порядок работы.

4.1 Ознакомление со стендом, внешняя проверка (наличие и рабочее состояние соединительных проводников, клем, гнезд и др. элементов). Внешний вид показан на рисунке 1.

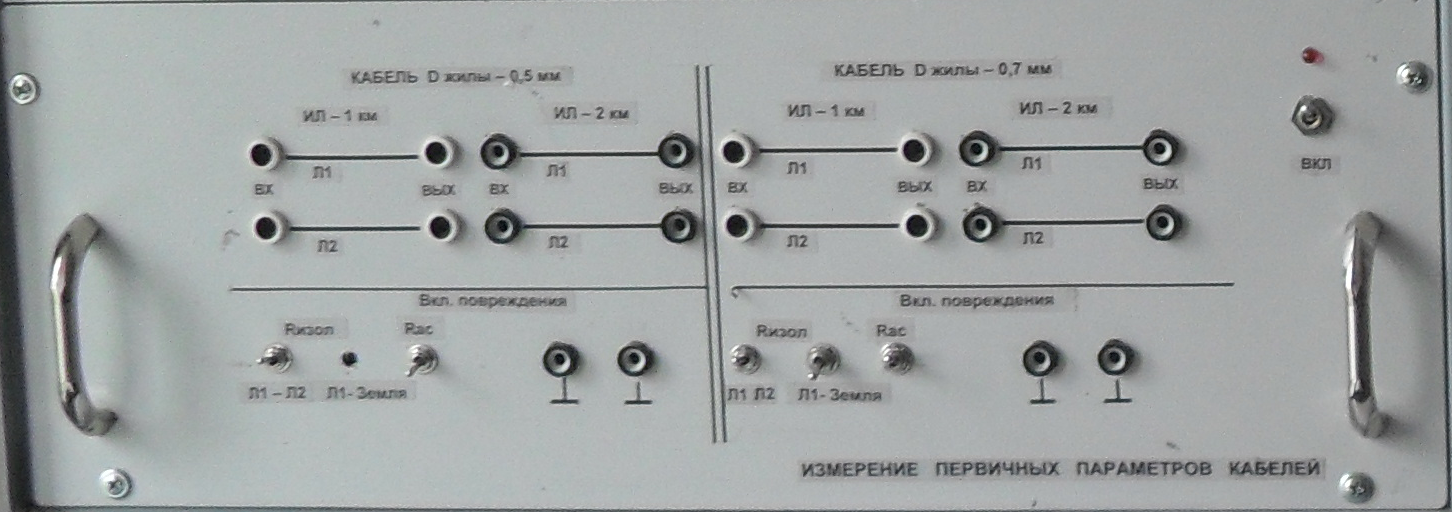

Рисунок 1 – Стенд для выполнения работ

4.2 Измерение электрических характеристик кабельных цепей.

4.2.1 Измерение сопротивлений изоляции.

Измерение сопротивления изоляции кабеля производится в положении Р переключателя работ, при этом на противоположном конце жилы изолированы.

4.2.2 При отсутствии прибора ПКП-4 производите измерения универсальным прибором, расположенным на стенде, устанавливая переключатели в соответствующее положение.

4.2.3 Измерение изоляций жил относительно земли.

Измерение сопротивления изоляции жилы относительно земли производится аналогично измерениям п.п. 4.2.1 и 4.2.2.

Измерение сопротивления шлейфа.

Выполняется по по схеме уравновешенного моста прибором ПКП-4. При отсутствии его измерение произведите универсальным прибором стенда, перемкнув жилы кабеля на дальнем конце.

4.2.5 Моделирование различных неисправностей произведите с помощью переключателей, производя те же измерения, указанные выше.

Занесите данные в таблицу 2 и сравните с нормами, приведенными в таблице 1.

Таблица 1

Наименование характеристики	кабель
Наименование характеристики	d_жилы=0,5 мм	d_жилы=0,7 мм
Сопротивление изоляции между каждой жилой и остальными жилами, соединенными с защитной металлической оболочкой(землей), при t=20⁰С, не менее: М Ом/км
Сопротивление шлейфа, при t= 20 ⁰ С, для кабелей связи, не более: М Ом/км
Электрическое сопротивление токопроводящей жилы сигнально-блокировочного кабеля при t=20⁰С, не более: Ом/км
Омическая ассиметрия цепи для кабелей связи, не более: Ом

Таблица 2

Наименование характеристики	кабель
Наименование характеристики	d_жилы=0,5 мм	d_жилы=0,7 мм
Сопротивление изоляции между каждой жилой и остальными жилами, соединенными с защитной металлической оболочкой(землей), при t=20⁰ С, не менее: М Ом/км
Сопротивление шлейфа, при t= 20⁰ С, для кабелей связи, не более: М Ом/км
Электрическое сопротивление токопроводящей жилы сигнально-блокировочного кабеля при t=20⁰С, не более: Ом/км
Омическая ассиметрия цепи для кабелей связи, не более: Ом

Отчет о работе:

1. Результаты измерений;

2. Выводы по результатам проделанной работы.

Контрольные вопросы.

1. Первичные параметры кабелей связи. Расчетные формулы.

2. Вторичные параметры кабелей связи. Расчетные формулы.

3. Приборы для измерения первичных параметров кабелей.

4. Состав электрических характеристик кабелей.

5. Алгоритм измерения основных параметров кабелей.

Список рекомендуемых литератур

1.Гроднев И.И.,Курбатов Н.Д. ''Линии связи " М: Связь, 1980.

З.Гроднев И.И.,Кулешов В.Н.,Соколов В.В.,"Кабельные линии связи."М: Связь,1960. Новые версии данного учебника.

5.Справочник строителя кабельных сооружений связи. М: Связь,1979

6.Барон Д.А."Междугородные кабельные линии связи» М: Связь,1978

7 Интернет-ресурсы

8 Сайты,каталоги фирм выпускающих кабель, оборудования связи

Лабораторная работа № 4. «Измерение переходных затуханий КЛС»

Цель работы:

Изучение принципа и способов измерения переходных затуханий кабельной магистрали.

Содержание работы:
1. Измерение собственных затуханий линий.
2. Измерение переходных затуханий линий.
Оборудование и приборы:
1. Лабораторный макет.
2. Генератор сигналов.
3. Осциллограф С1-55.
4. Измеритель уровня.
Порядок выполнения работы (Внешний вид стенда по выполнению лабораторной работы показан на рисунке 2).
1. Измерение собственного затухания линии.

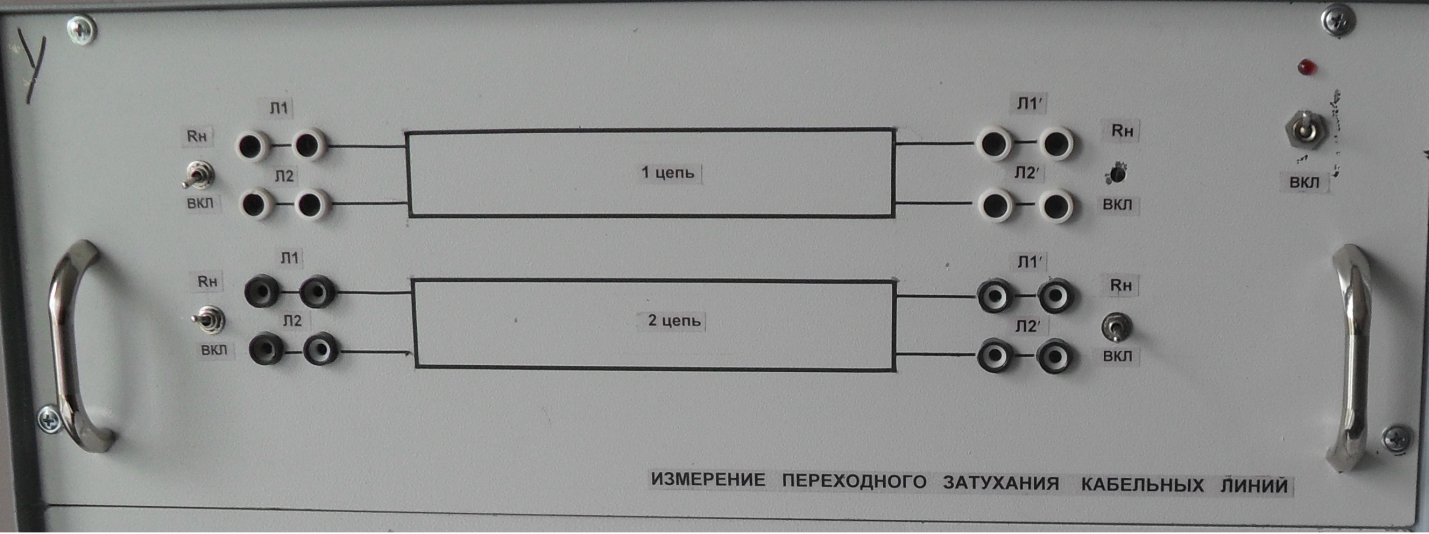

Рисунок 2 – Стенд для выполнения работ

На вход линии, где будет подключен генератор,тумблер включения нагрузки «Рн» переведите в положение «Выкл», на оставшихся окончаниях цепей – в положение «Вкл».
Подключите клеммы генератора к входным гнездам измеряемой цепи.
Подключите осциллограф (измеритель уровня) к генздам на входе этой цепи.
Включите приборы и установите на генераторе частоту 50 кГц с уровнем сигнала 5-10 в.
Оставляя уровень входного сигнала постоянным, изменяйте частоту на выходе генератора на каждые 50 кГц в сторону увеличения до 200 кГц.
Проводите измерения уровня выходного сигнала осциллографом (измерителем уровня) на каждой частоте диапазона.
Данные измерений занесите в таблицу измерений.
Произведите измерения собственного затухания второй цепи согласно п.п. 4.1.1-4.1.7.
Постройте графики зависимости уровня выходного сигнала от частоты для каждой цепи.

Измерение переходного затухания.
1. Произведите действия согласно п.п. 4.1.1-4.1.6. Подключите осциллограф (селективный измеритель уровня) к выходным клеммам соседней цепи.
2. Изменяя частоту генератора в соответствии с п. 4.1.5 произведите измерения переходного затухания , данные занесите в таблицу.
3. Произведите подключение приборов для измерения переходного затухания соседней цепи.
4. Полученные измерения занесите в таблицу.

Таблица

F, кГц	Влияние 1 на 2		Влияние 1 на 2
F, кГц	Собств.	Переход.	Собств.	Переход.
50
100
150
200

Отчет о работе.

Таблица с результатами измерений.

Выводы по результатам измерений проделанной работы.

Контрольные вопросы:

Первичные параметры взаимных влияний. Расчётные формулы.

Вторичные параметры взаимных влияний. Расчётные формулы.

Приборы для измерений переходных затуханий КЛС.

Алгоритм измерений переходных затуханий между цепями.

Причины возникновения переходных затуханий.

Список рекомендуемых литератур

1.Гроднев И.И.,Курбатов Н.Д. ''Линии связи " М: Связь, 1980.

З.Гроднев И.И.,Кулешов В.Н.,Соколов В.В.,"Кабельные линии связи."М: Связь,1960. Новые версии данного учебника.

5.Справочник строителя кабельных сооружений связи. М: Связь,1979

6.Барон Д.А."Междугородные кабельные линии связи» М: Связь,1978

7 Интернет-ресурсы

8 Сайты,каталоги фирм выпускающих кабель, оборудования связи

Лабораторная работа № 5. «Исследование приборов защиты линий связи от перенапряжений»

1. Цель работы:

Изучение методов и приборов защиты линий связи от опасных перенапряжений.

Исследование электрических характеристик приборов защиты.

2. Содержание работы:

2.1 Изучение принципов и схемы реализации приборов защиты линий связи от перенапряжений

2.2 Настройка приборов защиты линий связи от перенапряжений на макете

3. Оборудование и приборы:

3.1 Лабораторный макет.

3.2 ЛАТР

3.3 Другие дополнительные компоненты

4. Порядок работы.

4.1 Настройка приборов защиты линий связи от перенапряжений на макете

4.1.1 По заданию преподавателя установите тумблер в положение I или II.

Отчет о работе.

1. Электрическая схема катодной защиты.

2. Результаты измерений и диаграммы.

3. Выводы по результатам проделанной работы.

Контрольные вопросы:

1. Источники опасных влияний.

2. Методы защиты от перенапряжений и сравнительная оценка.

3. Охрана труда и техника безопасности в цехах связи, где имеется место опасного напряжения.

4. Защита станционных и линейных сооружений на телефонных сетях. Устройства защиты.

5. Современные технологии защиты линий связи от опасных напряжений.

Список рекомендуемых литератур

1.Гроднев И.И.,Курбатов Н.Д. ''Линии связи " М: Связь, 1980.

З.Гроднев И.И.,Кулешов В.Н.,Соколов В.В.,"Кабельные линии связи."М: Связь,1960. Новые версии данного учебника.

5.Справочник строителя кабельных сооружений связи. М: Связь,1979

6.Барон Д.А."Междугородные кабельные линии связи» М: Связь,1978

7 Интернет-ресурсы

8 Сайты,каталоги фирм выпускающих кабель, оборудования связи

Лабораторная работа № 6

«Защита кабеля от коррозии»

Цель работы:

Изучение катодной защиты кабелей от коррозии.

2. Содержание работы:

2.1 Изучение принципов и схемы реализации катодной защиты кабелей от коррозии.

2.2 Настройка катодной защиты на макете кабельного участка.

3. Оборудование и приборы:

3.1 Лабораторный макет.

4. Порядок работы.

4.1 Настройка катодной защиты на макете кабельного участка, проложенного вдоль ж/д пути.

4.1.1 По заданию преподавателя установите тумблер в положение I или II.

4.1.2 Установите тумблеры КИП 1 – КИП 9 в положение выключено.

4.1.3 Измерьте потенциал оболочки кабеля относительно земли в контрольных точках. Последовательно подключая универсальный прибор на блоке питания (режим = U , предел 20 В) между точкой «земля» и контрольными точками КИП 1 - КИП 9, зафиксируйте показания прибора в каждой точке. Занесите данные в таблицу 1.

(4.1.4 Контролируя потенциал в данной точке относительно земли, регулятором установите его мах близко к 0. Допускается наличие небольшого отрицательного потенциала.)

4.1.5 Настройку катодной защиты производите начиная с мах положительного потенциала. Для этого в соответствующем КИПе тумблером подключите схему катодной защиты.

4.1.6 Вновь проверьте потенциалы в контрольных точках.

4.1.7 Включите тумблер на КИПе, где мах отрицательный потенциал.

4.1.8 Контролируя потенциал в данной точке относительно рельса регулятором, установите его отрицательным не более 1,0 В.

4.1.9 Проделав действия по п.п. 4.1.5-4.1.9, добейтесь,чтобы во всех точках потенциал был в пределах (-1В-0В). Занесите данные в таблицу 1.

4.1.10 По данным таблицы 1 постройте потенциальные диаграммы до установки катодной защиты и после.

Таблица 1

КИП	1	2	3	4	5	6	7	8	9
U_кр,В
U_кр,В

Отчет о работе.

1. Электрическая схема катодной защиты.

2. Результаты измерений и диаграммы.

3. Выводы по результатам проделанной работы.

Контрольные вопросы:

1. Причины возникновения коррозии. Виды коррозии.

2. Методы защиты кабеля от коррозии.

3. Катодная защита кабеля от коррозии. Принцип работы.

4. Другие способы защиты кабеля от коррозии. Сравнительный анализ.

5. Современные технологии защиты кабеля от коррозии.

Список рекомендуемых литератур

1.Гроднев И.И.,Курбатов Н.Д. ''Линии связи " М: Связь, 1980.

З.Гроднев И.И.,Кулешов В.Н.,Соколов В.В.,"Кабельные линии связи."М: Связь,1960. Новые версии данного учебника.

5.Справочник строителя кабельных сооружений связи. М: Связь,1979

6.Барон Д.А."Междугородные кабельные линии связи» М: Связь,1978

7 Интернет-ресурсы

8 Сайты, каталоги фирм выпускающих кабель, оборудования связи

Лабораторная работа № 7. Изучение различных конструкций оптического кабеля (На примере кабеля связи фирмы «FUJIKURA» Япония)

1 Цель работы:

В результате выполнения лабораторной работы студент должен:

-знать типы и марки оптических кабелей фирмы “FUJIKURA”.

-знать элементы конструкций оптических кабелей и их назначение.

2. Задание

2.1. Изучить конструкции основных типов оптических кабелей связи.

Фирмы “FUJIKURA”.

2.2. Определить область применения этих кабелей, маркировку и пропускную способность (количество обеспечиваемых телефонных каналов).

3. Оборудование рабочего места

3.1. Набор оптических кабелей связи (макет).

3.2. Набор измерительных инструментов.

4. Порядок выполнения работы

4.1.Изучить конструкцию оптического кабеля фирмы “ FUJIKURA ”. Начиная с наружных покровов, студенты должны последовательно выделить конструктивные элементы кабеля, измерить их размер и дать им характеристику.

По результатам измерения размеров элементов и изучения конструкции кабеля заполнить таблицах 1, 2. В таблицу 2 занести технические характеристики кабеля, область применения и организуемое количество каналов.

4.3.Выполнить чертеж поперечного сечения кабеля в масштабе 5:1.

5. Содержание отчета

5.1. Результаты изучения конструкции кабеля в виде таблиц 1 и 2.

5.2. Чертеж поперечного сечения изучаемого оптического кабеля.

Таблица 1

Порядок разборки	Элементы конструкции кабеля	Характеристики элементов и их размеры
1	2	3
1	Диаметр кабеля, мм
2	Влагозащитная оболочка: конструкция, материал, толщина, мм
3	Бронепокровы: конструкция, материал,толщина, мм
4	Подушка: конструкция, материал
1	2	3
5	Внутренняя оболочка: конструкция, материал, толщина, мм
6	Силовые элементы: конструкция, материал
7	Поясная изоляция: конструкция, материал
8	Построение сердечника
9	Оптический модуль: количество, конструкция, материал,диаметр, мм
10	Количество оптических волокон в модуле, в кабеле
11	Кордели заполнения: количество, конструкция, материал,диаметр, мм
12	Центральный силовой элемент: конструкция, материал, диаметр, мм
13	Марка кабеля

Таблица 2

	Технические характеристики	Параметры
1	Рабочая длина волны, мкм
2	Организуемое число каналов по двум волокнам. Применяемая ЦСП SDH. Скорость передачи информации.
3	Общее число каналов, организуемое по данному кабелю
4	Сеть связи, на которой используется данный кабель

Контрольные вопросы

Классификация оптических кабелей.

Маркировка оптических кабелей.

Рабочие длины волн оптических кабелей.

Определение числа каналов и цифровых трактов в оптических кабелях для различных уровней ЦСП SDH.

Основные конструктивные элементы оптических кабелей.

Конструкция волоконных световодов.

Классификация оптических волокон.

Список рекомендуемых литератур

1.Гроднев И.И.,Курбатов Н.Д. ''Линии связи " М: Связь, 1980.

З.Гроднев И.И.,Кулешов В.Н.,Соколов В.В.,"Кабельные линии связи."М: Связь,1960. Новые версии данного учебника.

5.Справочник строителя кабельных сооружений связи. М: Связь,1979

6.Барон Д.А."Междугородные кабельные линии связи» М: Связь,1978

Интернет-ресурсы
Сайты,каталоги фирм выпускающих кабель, оборудования связи
Проспекты фирмы “Fujikura ”. “Оптические кабели”. 1997.

Лабораторная работа № 8. «Изучение принципа ВОЛС»

1 Цель работы:

Ознакомление принципами передачи сигнала по оптическому волокну

2. Содержание работы:

2.1Изучение принципов организации каналов по оптическому кабелю

Проверка передачи сигнала и снятие характеристик канала

Оборудование рабочего места:

3.1Лабораторный стенд

3.2 Генератор сигналов Г3-102

Импульсный генератор Г5-54
Осциллограф С1-55
Милливольтметр

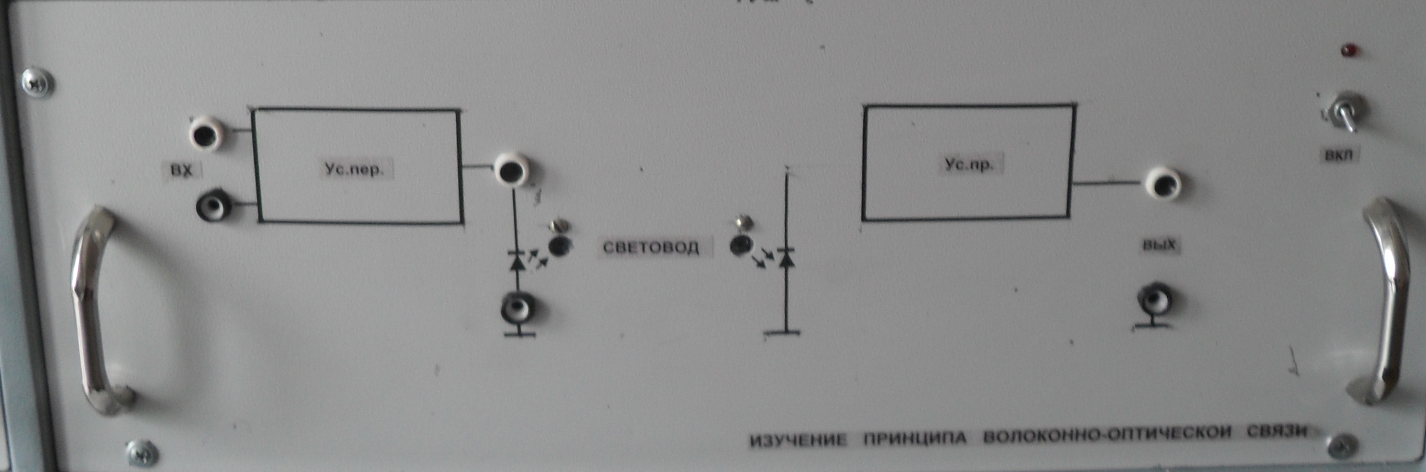

Внешнее исполнение стенда показан на рисунке 1.

Рисунок 1 Стенд для выполнения работы

Порядок выполнения работы

4.1 Проверка передачи сигнала и снятие характеристик канала

В данной работе рекомендуется применение светодиода АЛ-107, а также жгута с волоконными световодами (у них почти одинаковые рабочие спектры).

Сигналы с генатора подаем на вход системы и снимаем Uвых. В. Полученные данные записываем в таблицу 1.

Таблица 1

Uвх.ген. В	Uвых. В
0
0.5
1
1.5
2
2.5
3

4.2 На генераторе устанавливаем Uген=2 В, и меняем частоту Fген от 300 Гц до 30 кГц. На каждой частоте снимаем Uвых. В. Результаты записываем в таблицу 2.

Таблица 2

F,кГц (Вх)	Uвых. В
1	2
0.3
1
2
3
4
5
7
10
12
15
18
21
24
27
30

Контрольные вопросы:

1. Упрощенная схема ВОСП. Принцип работы.

2. Виды световодов и кабеля. Сравнительная оценка.

3. Измерительные системы или приборы для измерения параметров ВОЛС.

4. Упрощенные схемы рефлектометра (схемы).

5. Современные технологии в измерительных работах при ВОЛС.

Список рекомендуемых литератур

1.Гроднев И.И.,Курбатов Н.Д. ''Линии связи " М: Связь, 1980.

З. Гроднев И.И.,Кулешов В.Н.,Соколов В.В.,"Кабельные линии связи."М: Связь,1960. Новые версии данного учебника.

5.Справочник строителя кабельных сооружений связи. М: Связь,1979

6.Барон Д.А."Междугородные кабельные линии связи» М: Связь,1978

7 Интернет-ресурсы

8 Сайты, каталоги фирм выпускающих кабель, оборудования связи

<<< < Предыдущая 1 2 3 4 5 6 7 8 9 1011 / 1711 12 13 14 15 16 17 > Следующая >>>

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
01.05.20251.09 Mб0УМК Макро посл.doc
#
01.05.20251.72 Mб0УМК МИКРОЭК нов.doc
#
18.02.20161.08 Mб704УМК нем.яз..doc
#
01.05.20254.74 Mб0УМК ОЕНД посл вар.doc
#
01.05.2025867.33 Кб0УМК ОТ для 050719 рус.doc
#
01.05.202510.65 Mб0УМК по НСЭС на рус языке.doc
#
18.02.2016422 Кб175Умк по религиоведению обновленный 2014 года.docx
#
18.02.20161.3 Mб67УМК по религиоведению.doc
#
18.02.2016473.65 Кб196УМК по религоведению.docx
#
18.02.2016601.09 Кб51УМК по социологии.doc
#
18.02.2016648.19 Кб34УМК по социологии.doc
