Классы и категории кабелей и скс. Все виды приложений, которые могут обмениваться данными по витым парам, подразделяются на четыре класса а, в, с, d (таблица 15.2.).
Таблица 15.2.- Классы приложений по стандартам ISO/IEK 11801
Класс линии и приложение |
Определение |
А |
Телефонные каналы и низкочастотный обмен данными. Максимальная частота сигнала – 100 кГц |
В |
Приложения со средней скоростью обмена. Максимальная частота сигнала – 1 МГц |
С |
Приложения с высокой скоростью обмена. Максимальная частота сигнала – 16 МГц |
D |
Приложеня с очень высокой скоростью обмена. Максимальная частота сигнала – 100 МГц |
Оптический |
Приложения, используемые в качестве среды передачи оптический кабель |
Ограничение на длины кабелей и шнуров СКС. Стандарты ISO/IEC 11801 устанавливают ограничение на длины кабелей и соединительных шнуров горизонтальной и магистральной подсистем. Длины кабелей указаны на рисунке 15.2 и приведены в таблице 15.3.
Рисунок 15.2 – Максимальные расстояния в СКС
А+В+Е 10 м – суммарная длина всех шнуров и перемычек горизонтальной подсистемы;
С и D 20 м – длина коммутационных шнуров (перемычек) в КЗ и КВМ;
F и G 30 м – длина оконечных шнуров в КЗ и КВМ;
Длина кабеля горизонтальной подсистемы установлена равной 90 м (плюс 10 м на соединительные шнуры). Этот выбор обусловлен возможностями витой пары передавать сигналы наиболее массовых высокоскоростных приложений типа Fast Ethernet.
Таблица 15.3 – Максимальные длины кабельных трасс в зависимости от типа кабеля и класса приложения
Класс приложений |
А |
В |
С |
D |
Оптика |
Среда передачи: |
|
|
|
|
|
Симметричный кабель категории 3 |
2 км |
200 м |
100 м |
|
|
Симметричный кабель категории 4 |
3 км |
260 м |
150 м |
|
|
Симметричный кабель категории 5 |
3 км |
260 м |
166 м |
100 м |
|
Симметричный кабель 150 Ом |
3 км |
400 м |
250 м |
150 м |
|
Многомодовый ОК |
|
|
|
|
2 км |
Одномодовый ОК |
|
|
|
|
3 км |
Кабели СКС разбиты по категориям. Категория кабеля определяется максимальной частотой сигнала, на которую рассчитаны соответствующие разъемы и кабели (Таблица 15.4).
Таблица 15.4 – Категории кабелей и разъемы
Категории кабеля и разъема |
Максимальная частота сигнала, МГц |
Типовые приложения |
Категория 3 |
16 |
Локальные сети Token Ring и Ethernet 10 Base-T, каналы ТЧ и другие ТЧ приложения |
Категория 4 |
20 |
Локальные сети Token Ring и Ethernet 10 Base-T |
Категория 5 |
100 |
Локальные сети со скоростью передачи до 100 Мбит/с |
Категория 6 |
200 |
Локальные сети со скоростью передачи до 155 Мбит/с |
Категория 7 |
600 |
Локальные сети со скоростью передачи до 1000 Мбит/с |
Кабели для СКС. В зависимости от области применения и конструкции, кабели для СКС на основе витых пар подразделяются на четыре основных вида:
-горизонтальные кабели;
-магистральные кабели;
-кабели для шнуров;
-провода для перемычек.
На основе кабелей СКС могут быть реализовааны все три подсистемы СКС. Большинство электрических кабелей предназначены для применения внутри зданий. На кабели, прокладываемые вне зданий накладываются ограничения. Горизонтальные кабели имеют парные и четверочные скрутки, внешние оболочки поливинилхлоридные. Кабели могут иметь общие экраны, экраны для каждой пары или оба экрана одновременно. Наибольшее распространение для экранированных отдельных пар получили металлизированные алюминием тонкие полимерные пленки. Внешние экраны изготавливаются или из такой же пленки или в виде оплетки.
Магистральные кабели СКС имеют более четырех витых пар. Кабели с числом пар до 25 имеют повивную скрутку. В случае емкости свыше 25 пар пары разбиваются на пучки по 25 пар и сердечник в этом случае имеет пучковую скрутку. Жилы одного пучка скрепляются полиэтиленовыми лентами. Типовые емкости магистральных кабелей приведены в таблице 15.5.
Таблица 15.5 – Типовые емкости магистральных кабелей
Категория кабеля |
Количество пар |
3 |
25, 50, 75, 100, 200, 300, 600, 900, 1800 |
5 |
25, 50, 100 |
Коммутационный шнуры чаще всего содержит четыре витые пары. Проводники этих кабелей многожильные, изоляция проводников толще, чем в обычных кабелях и имеет толщину 0,25 мм. Внешняя оболочка изготавливается из материала повышенной гибкости.

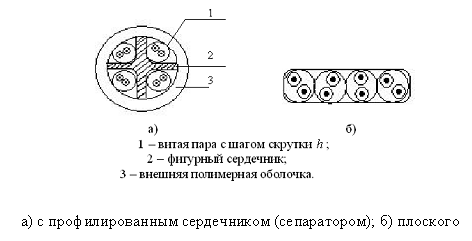

В горизонтальных кабелях для уменьшения затухания применяются медные проводники диаметром до 0,55 мм и изоляция с малыми диэлектрическими потерями. Эти кабели имеют в своем составе фигурные сердечники с пазами, образующими геликоиду с шагом Н40 мм. Сердечник выполняет функции силового элемента. В пазы сердечника укладывается витая пара, скрученная с шагом h10-15 мм. Такая конструкция обеспечивает уменьшение взаимных влияний (Рисунок 15.3).
Рисунок 15.3 – Конструкции горизонтального кабеля
Жилы в парах СКС имеют различную цветовую маркировку изоляции для их идентификации при монтаже.
Вспомагательные устройства СКС. Кроме кабелей в СКС используются также элементы:
-разъемы для витых пар;
-модульные разъемы для многопарных кабелей;
-розетки модульных разъемов;
-вилки разъемов витых пар.
Для ручной коммутации используются коммутационные шнуры, которые изготавливаются из жил, аналогичных жилам горизонтального кабеля и армируются на концах вилками.
Для коммутации в СКС используются специальные коммутационные панели, включающие следующие элементы:
-коммутационный блок;
-маркировочные элементы;
-организаторы, обеспечивающие укладку перемычек;
-элементы крепления.
Для подключения к СКС различных видов сетевого оборудования на рабочих местах и в кроссовых применяются оконечные шнуры. Шнуры оконцованы вилками модульных разъемов, класифицируются по категориям от 3 до 5. Оконечные шнуры могут быть однопарными, четырехпарными, многопарными и комбинированными. Пример многопарного шнура типа «гидра» приведен на рисунке 15.4.
Рисунок 15.4 – Шнур типа «гидра»
Для подключения сетевого оборудования используются также адаптеры, выполняющие такие функции:
-подключение друг к другу разъемов несовместимых размеров и типов;
-изменение схемы разводки проводников;
-распределение одного многопарного кабеля на несколько кабелей с меньшим числом пар (разветвитель);
-соединение кабелей.
Для изменения схемы подключения модульного разъема используются Т-переходники. Для подключения к контактам одной вилки модульного разъема на две (реже три или четыре) информационных розетки используются -адаптеры.
Для обеспечения подключения витой пары и коаксиального кабеля используются балуны.
В СКС кабели укладываются в желобы различной конфигурации. В этих желобах, кроме кабелей соединяющих сетевое оборудование, могут прокладываться и другие кабели: питания, сигнализации, телефонные и др.
Вопросы и задания для самоконтроля
1 Дайте определение СКС.
2 Дайте обоснование проектирования СКС в предприятии.
3 Составные части СКС, требования к ним.
4 Категории СКС. Сравнительный анализ.
5 Новости ведущих компании в области СКС.
Письменные задания
1 По заданию преподавателя построить СКС в небольшом предприятии.
2 Обосновать выбор кабеля, оборудования и других дополнительных элементов.
3 Вопросы измерения и т тестирования СКС. Какие параметры кабелей СКС нормируются?
