19.По динамической характеристике можно решать следующие задачи:

Возможность движения автомобиля на передачах и возможную максимальную скорость равномерного движения автомобиля;

Можно определить максимальный запас динамического фактора на каждой передаче;

Д_{а max зап. I} = Д_{а max I} - f_v

Можно определить величину максимального подъема, которую сможет преодалеть автомобиль при равномерном движении;

Д_а = ψ → Д_а = f_v ± i → i = Д_а - f_v

ψ = f_v ± i;

i_max = Д_аmaxI - f_v;

Где:

i_max – величина максимального подъема;

Следовательно можно определить максимальный угол подъемана необходимой передаче:

              α_{max I} = arctg · (Д_{а max I} - f_v) = arctg · Д_{а max зап I}

Можно определить возможность движения автомобиля по сцеплению колес с опорной поверхностью. Для этого на динамическую характеристику наносим значения динамического фактора по сцеплению при заданном коэффициенте сцепления;

На данном графике на 1 и 2 передаче движение не возможно по внешней скоростной характеристике, так как динамический фактор по сцеплению меньше динамического фактора по силе тяги.

Для определения динамического фактора загрузки автомобиля используют формулу:

20.Мощностной баланс

Уравнение мощностного баланса

По аналогии с уравнением силового баланса напишем уравнение мощностного баланса:

N_т ≥ N_к ± N_п + N_в + N_и

N_т – тяговая мощность на колесах автомобиля. Ее можно определить зная эффективную мощность двигателя N_e и ɳ_т. N_т = N_e · ɳ_Т

N_к – мощность сопротивления качению;

N_п – мощность сопротивления подъему;

N_в – мощность сопротивления воздушной среды;

N_и – мощность сопротивления разгону автомобиля;

δ = 1,04 + 0,04 · i_k²

Уравнение мощностного баланса в развернутом виде:

Для случая равномерного движения автомобиля

N_Т = N_К + N_В

Вверх

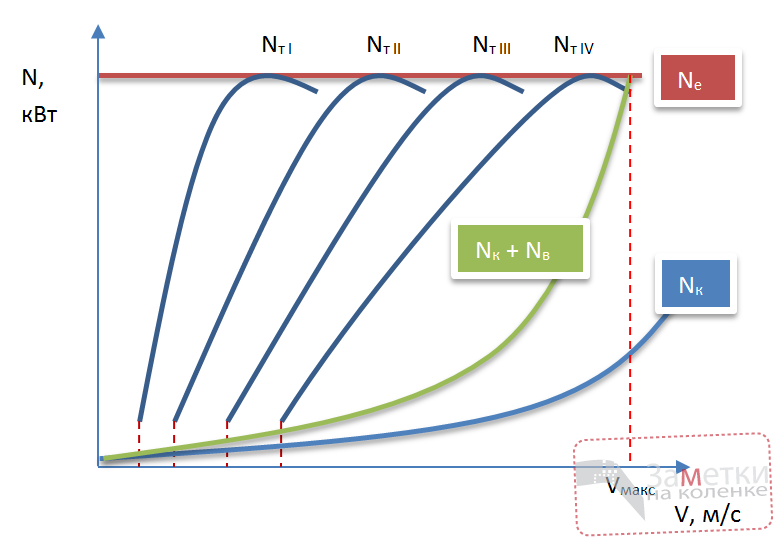

График мощностного баланса

Различные задачи возможности движения автомобиля удобно решать с помощью графика мощностного баланса. График мощностного баланса представляет собой зависимость тяговой мощности на колесах автомобиля, а также мощностей сопротивления движению и воздушной среды от скорости движения.

По графику мощностного баланса можно определить:

Возможность движения автомобиля на передачах и возможную максимальную скорость равномерного движения автомобиля;

Можно определить запас мощности при движении автомобиля с заданной скоростью. Напрмер на II передаче:

N_зап. II = N_Т - (N_К + N_В)

Можно определить степень использования мощности при движении автомобиля с заданной скоростью.

Степень использования мощности представляет собой отношение мощностей необходимых для движения автомобиля в заданных дорожних условиях, к тяговой мощности по внешней скоростной характеристики.

С помощью графиков и уравнений силового и мощностного балансов можно решать различные задачи тяговой динамики для автомобилей которые имеют примерно одинаковую массу, одинаковую обтикаемость, одинаковую мощность двигателя. Для автомобилей у которых эти параметры не одинаковы пользоваться этими уравнениями затруднительно, либо невозможно. Поэтому академиком Е. А. Чудаковым была предложена безразмерная величина которая называется –динамический фактор автомобиля.
