1.3.2 Расчёт обмотки высокого напряжения

Число витков ОВН при номинальном напряжении

(1.34)

Число витков на одной ступени регулирования

(1.35)

где U – напряжение на одной ступени регулирования, В,

(1.36)

Число витков на каждой ступени регулирования и соответствующее напряжение, В,

W₂=W_Н2+2W_р U_ВН+2U,

W₂=W_Н2+2W_р U_ВН+U,

W_Н2 U_ВН, (1.37)

W₂=W_Н2-W_р U_ВН­­-U,

W₂=W_Н2-2W_р U_ВН-2U,

840+221=882 6300,

840+21=861 6150,

840 6000,

840-21=819 5850,

840-221=798 5700.

Предварительная плотность тока, А/мм²,

(1.38)

Сечение витка ОВН, мм²,

(1.39)

В качестве обмотки ОВН принимается цилиндрическая обмотка из круглого провода /таблица 5.8/.

По таблице 5.1 выбирается сечение П₂ и размер .

АПБ, 6.16;

выбран провод повышенного сечения для соблюдения потерь короткого замыкания.

Уточнённая плотность тока, А/мм² и b_доп, мм

(1.40)

Число витков в слое

(1.41)

,

Предварительно – в целях соблюдения равного числа обмоток в слое

Число слоёв в обмотке

(1.42)

Рабочее напряжение двух слоёв, В,

(1.43)

Выбирается /таблица 4.7/ число слоёв и общая толщина кабельной бумаги в изоляции между двумя слоями обмотки _сл2, мм,

_сл2=30,12=0,36.

Выступ междуслойной изоляции на торцах обмотки (на одну сторону) принимается равным 16 мм.

Размер катушки, мм,

(1.44)

обмотка каждого стержня выполняется в виде катушки без охлаждающего канала.

Радиальный размер обмотки, мм,

(1.45)

Уточнённый размер высоты ОВН, мм,

(1.46)

Внутренний диаметр ОВН, мм (см. рисунок 3),

(1.47)

Наружный диаметр ОВН, мм,

(1.48)

Поверхность охлаждения, м²,

(1.49)

где n=1 , k=0,75;

Рассчитывается точное число витков в каждом слое ОВН.

Общее число витков W₂=882.

Число витков в слое

(1.50)

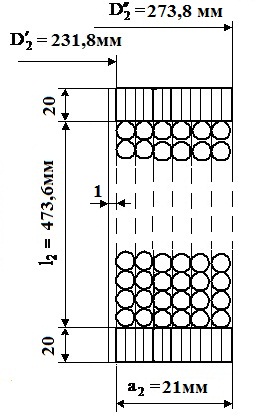

Рисунок 3 – Обмотка высокого напряжения

Число витков : во всех слоях равно 147.
