3.3 Пример выполнения задачи №9

Выполнить моделирование вMATABтрехфазной симметричной цепи с нейтральным проводом в установившемся режиме и переходном режиме при подключении и отключении трехфазного источника.

Пример моделирование задачи № 9 в программеMatlab и simulink

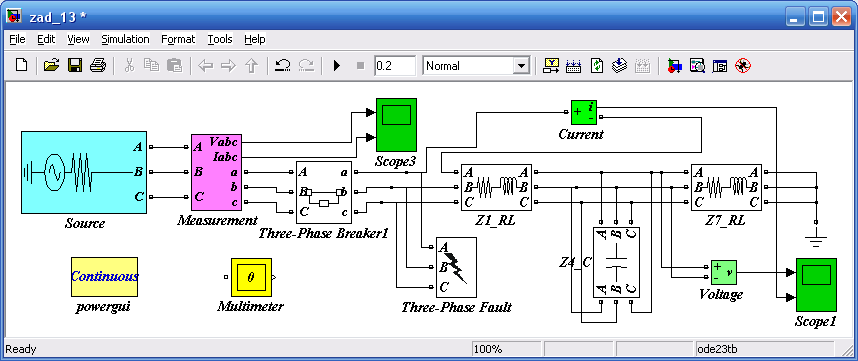

Результаты моделирования показаны на рис.1

Рис. 1

Пример моделирование задачи № 9 в программеMatlab и simulink

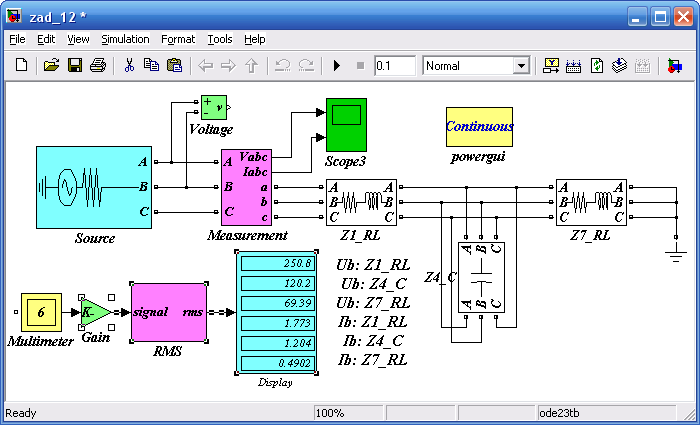

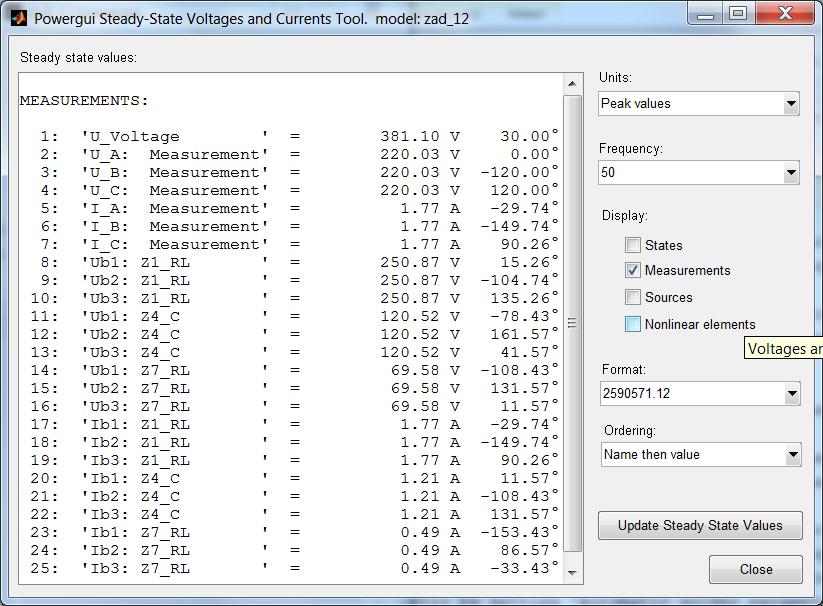

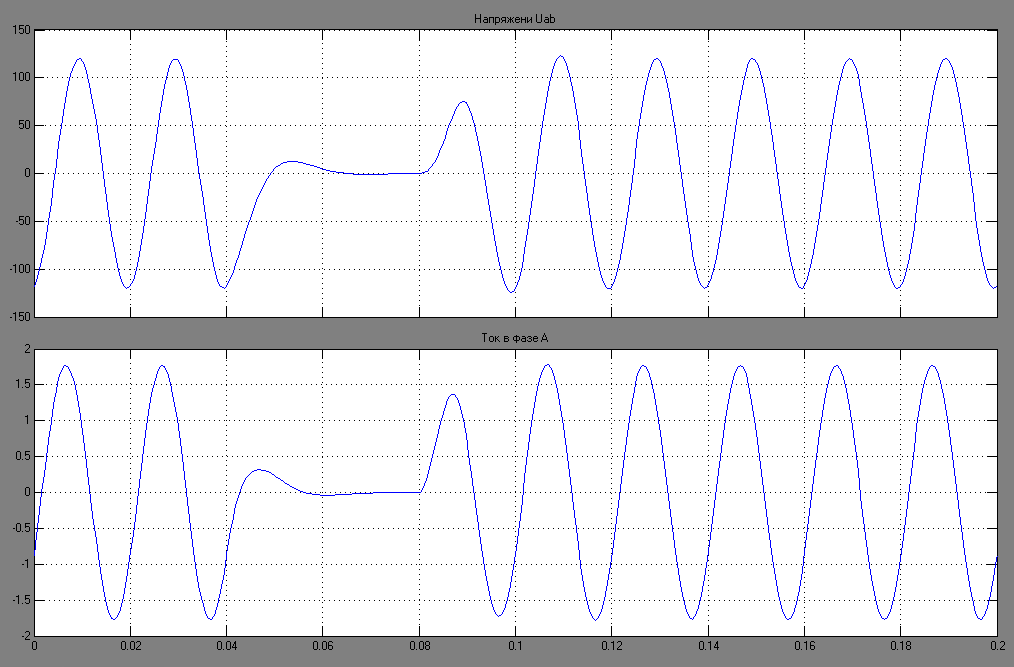

Результаты моделирования показаны на рис.2.

Рис.2
