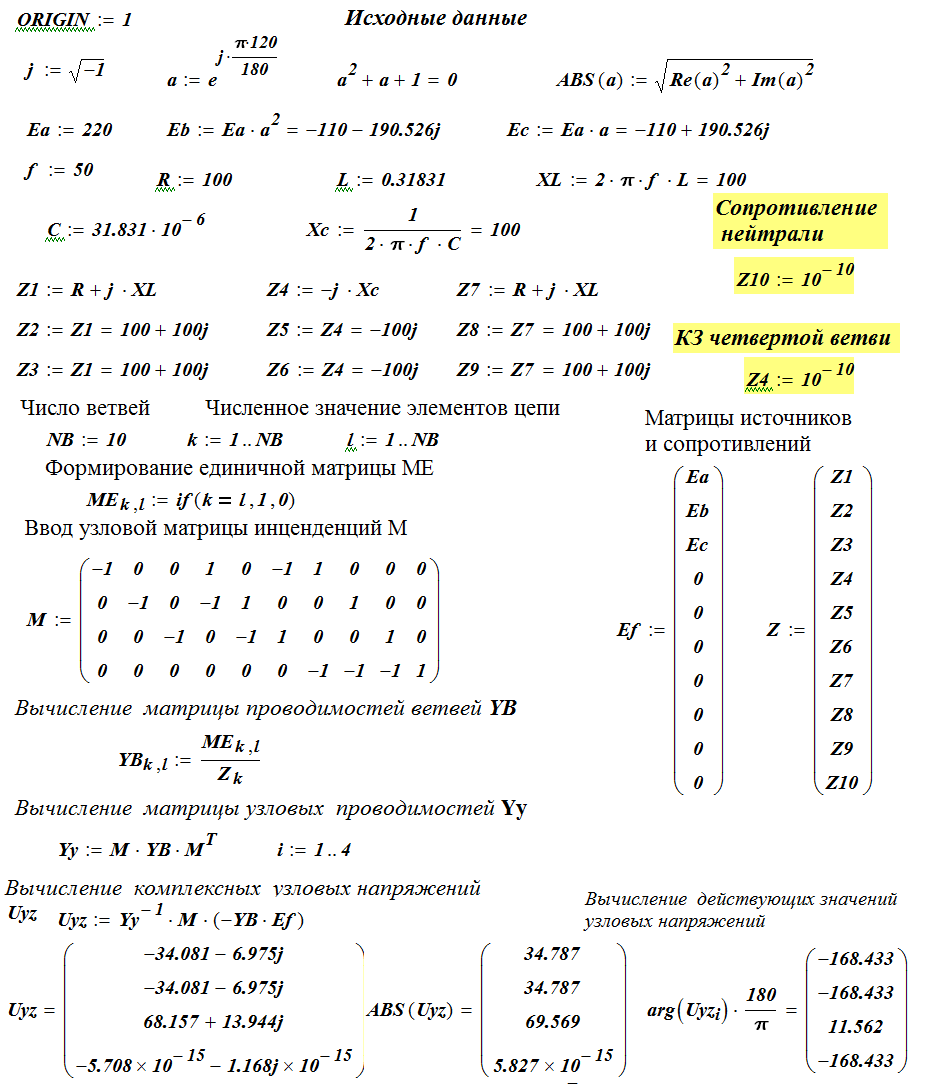

Пример выполнения задачи № 7 в программеMathCad

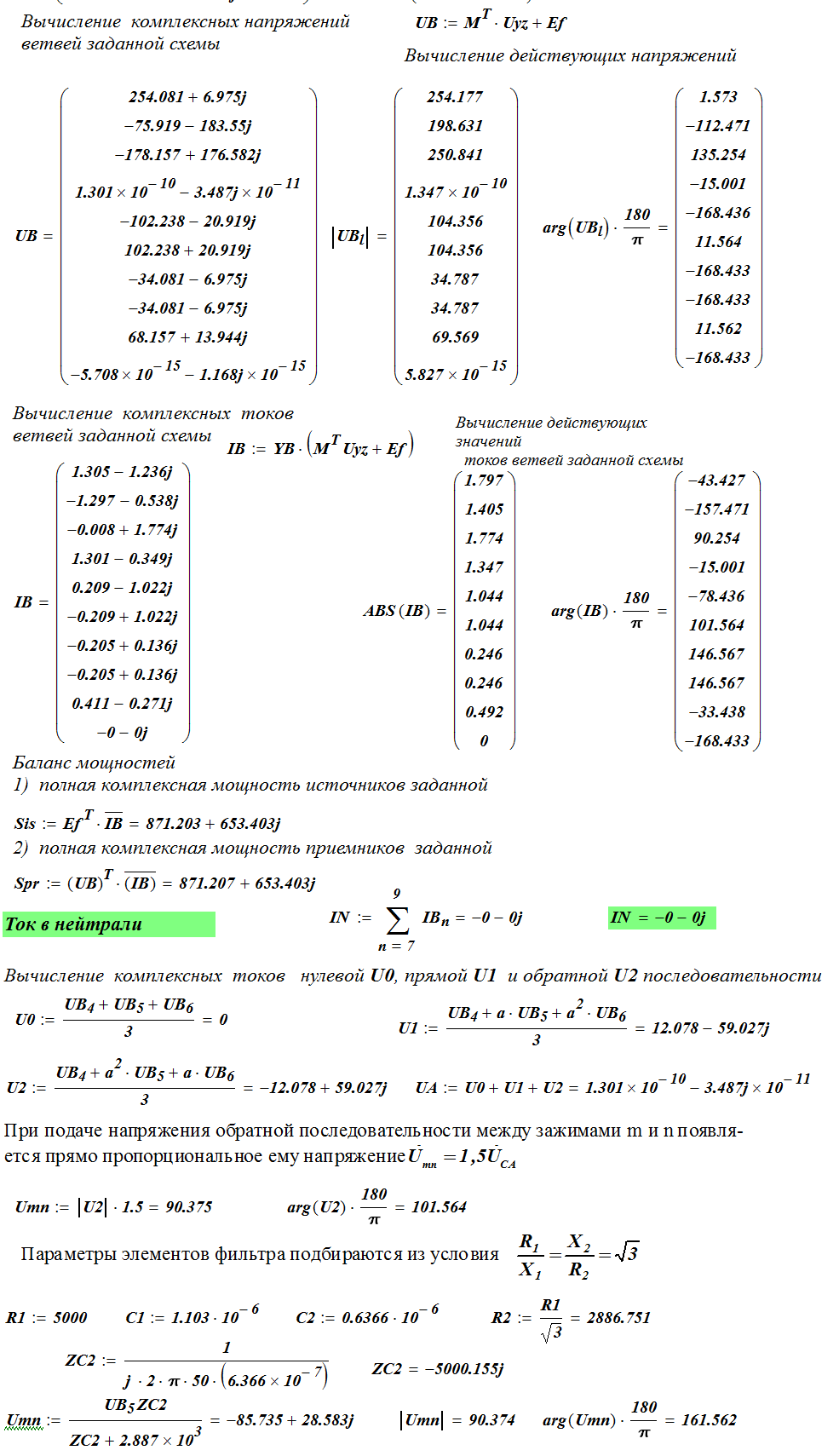

Результаты расчета показаны на рис. 2 и рис.3.

Рис.2

Рис. 3

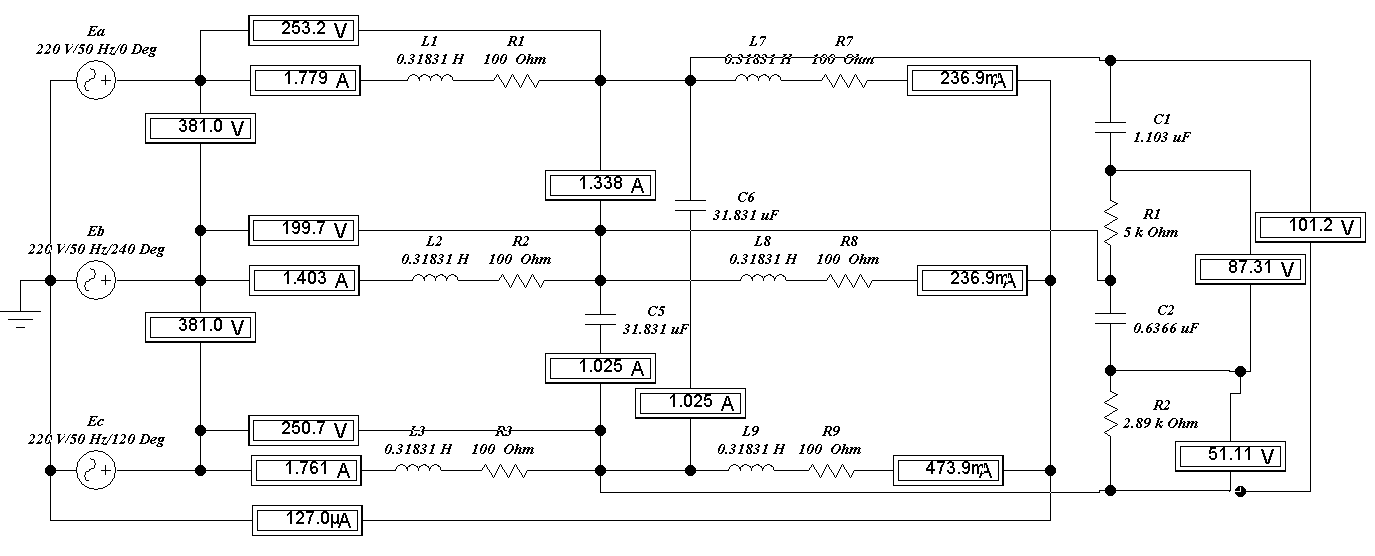

Пример моделирование задачи № 7 в программесхемотехнического проектированияElectronicsWorkbench

Результаты моделирование показаны на рис.4

Рис. 4

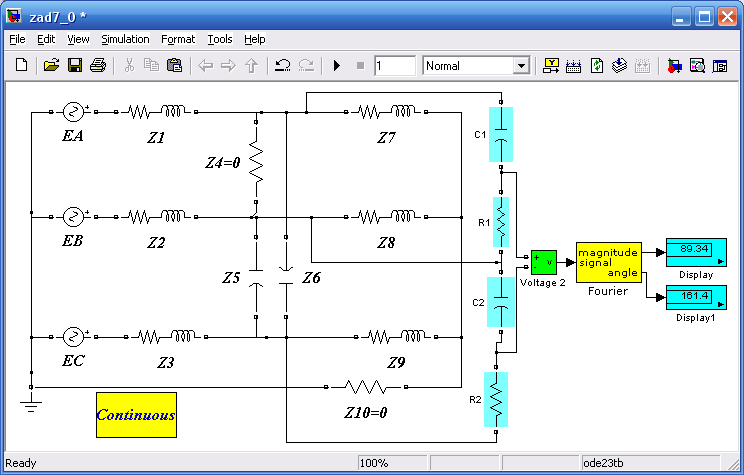

Пример моделирование задачи № 7 в программеMatlab и simulink

Результаты моделирование показаны на рис.5

Рис. 5

3.4 Пример выполнения задачи №8

Трехфазный симметричный источник соединен в виде звезды с нейтральным проводом.

Необходимо:

• в заданной трехфазной цепи взять однофазную цепь фазы А, преобразовав соединение элементов Э2 треугольником в звезду, (например для цепи изображенной на рис.1);

Рис.1

• рассчитать переходной процесс в полученной однофазной классическим методом ток i_A(t)в ветви с элементом Э1, при подключении источника ЭДС к цепи;

• рассчитать переходной процесс в полученной однофазной операторным методом токi_A(t) в ветви с элементом Э1, при отключении источника ЭДС в момент времени t_k=0.04 c;

• рассчитать переходной процесс в полученной однофазной методом переменных состояния ток i_A(t)в ветви с элементом Э1, при подключении источника ЭДС (см. рис. 4)к цепи;

• р ассчитать переходной процесс в полученной однофазной интегралом Дюамеля токi_A(t) в ветви с элементом Э1, при подключении и отключении источника ЭДС(рис. 2);

• выполнить моделирование схемы вMATLAB;

• выполнить моделирование схемы в Electronics Workbench;

• сравнить результаты расчета и моделирования.

Рис. 2

1 Рассчитать переходной процесс для ток iA(t), в полученной однофазной классическим методом

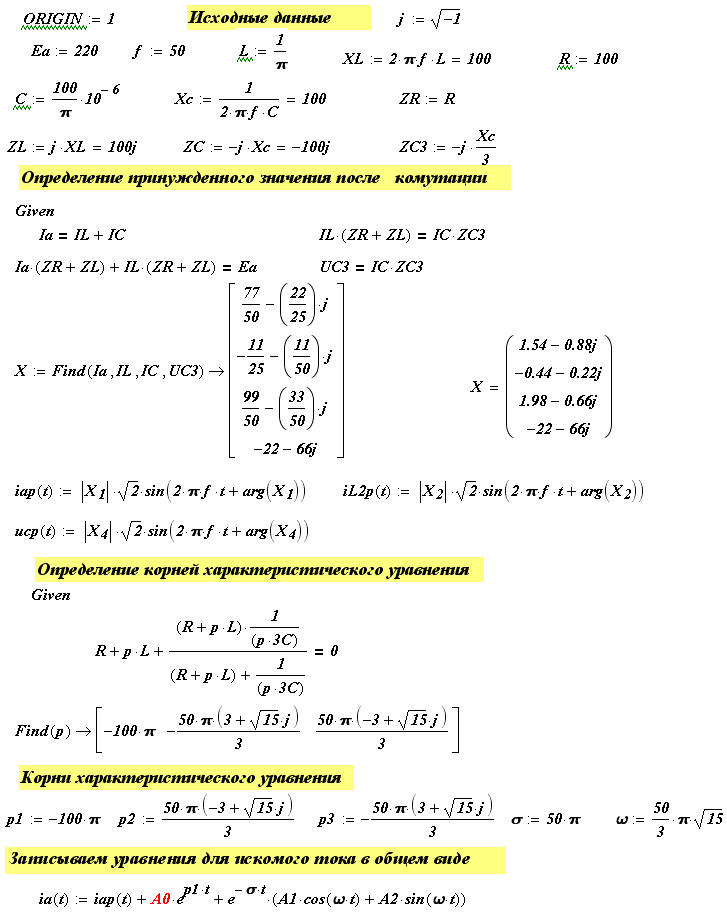

Пример расчета переходной процесс классическим методом в программе MathCad

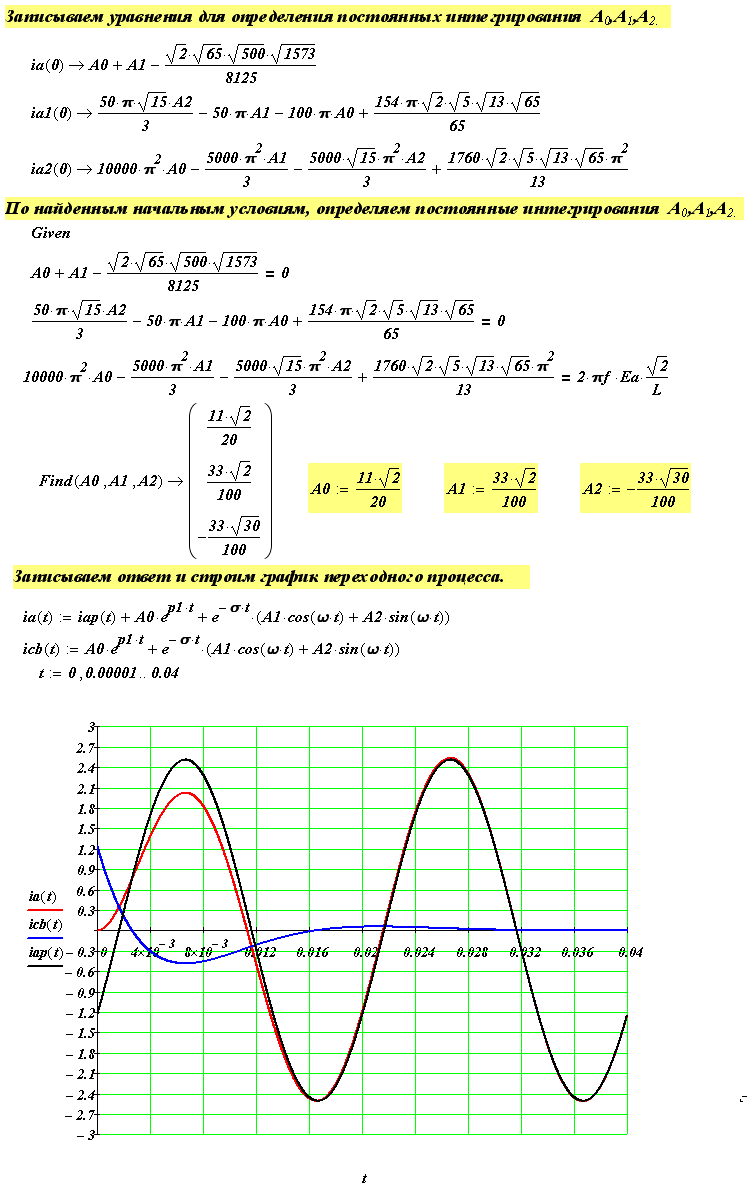

Результаты расчета показаны на рис. 3и рис.4.

Составляем уравнения для определения начальных условий

Рис.3

Рис. 4

2. Рассчитать переходной процесс в полученной однофазной операторным методом ток i_A(t) в ветви с элементом Э1, при отключении источника ЭДС в момент времени t=0,04c.

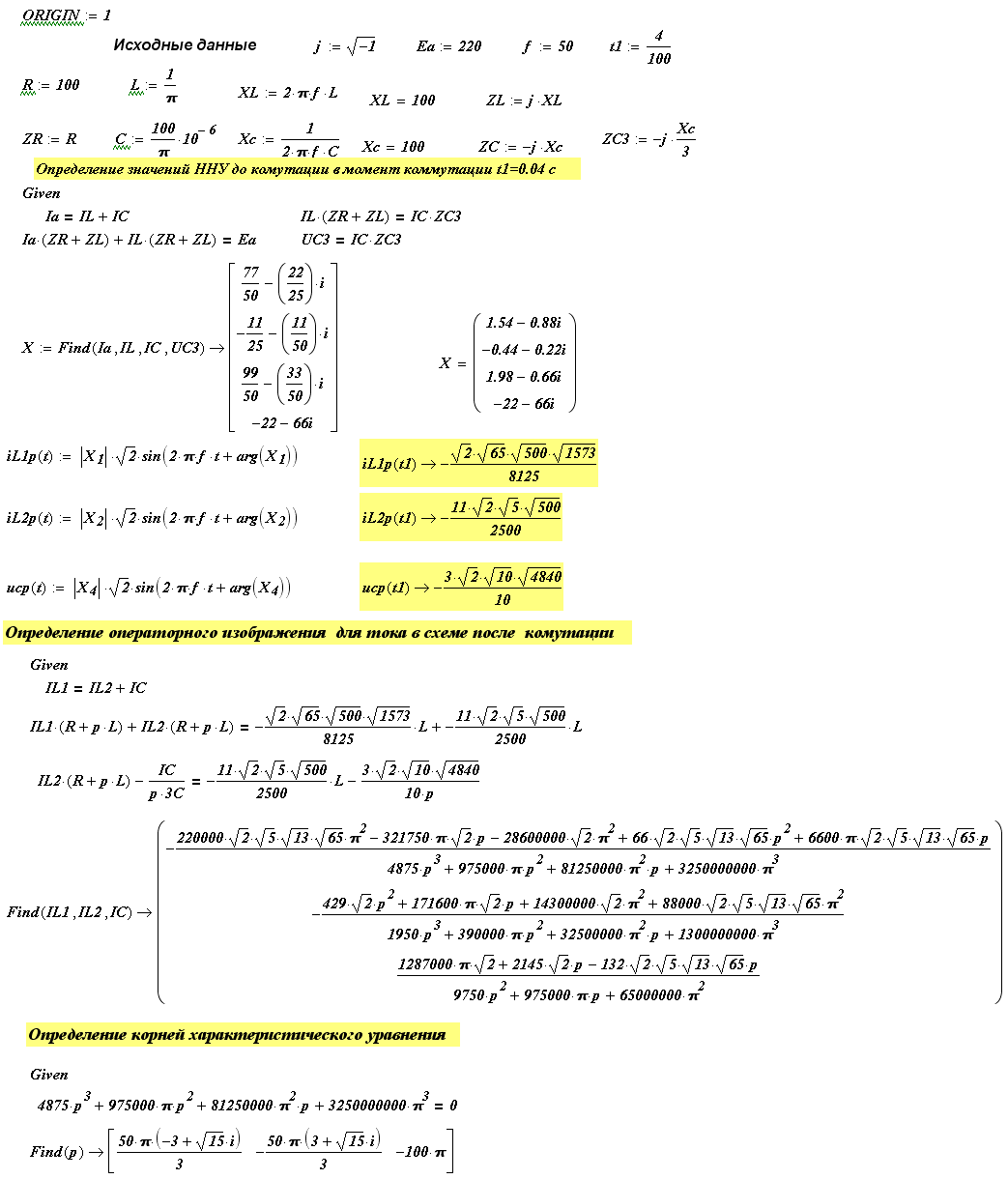

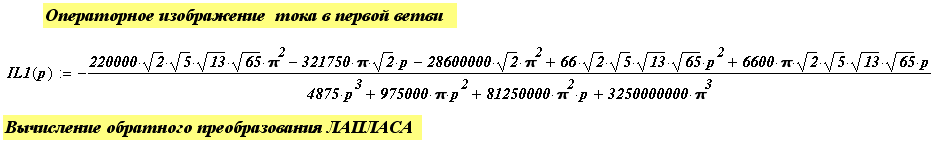

Пример расчета переходной процесс операторным методом в программе MathCad

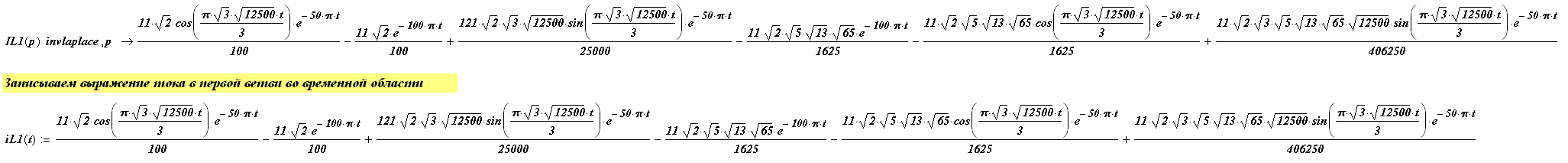

Результаты расчета показаны на рис. 5 и рис.6.

Рис. 5

Рис. 6

3. Рассчитать переходной процесс в полученной однофазной интегралом Дюамеля ток i_A(t) в ветви с элементом Э1, при подключении t=0 и отключенииt=0.04c источника ЭДС.

Пример расчета переходной процесс интегралом Дюамеляв программе MathCad

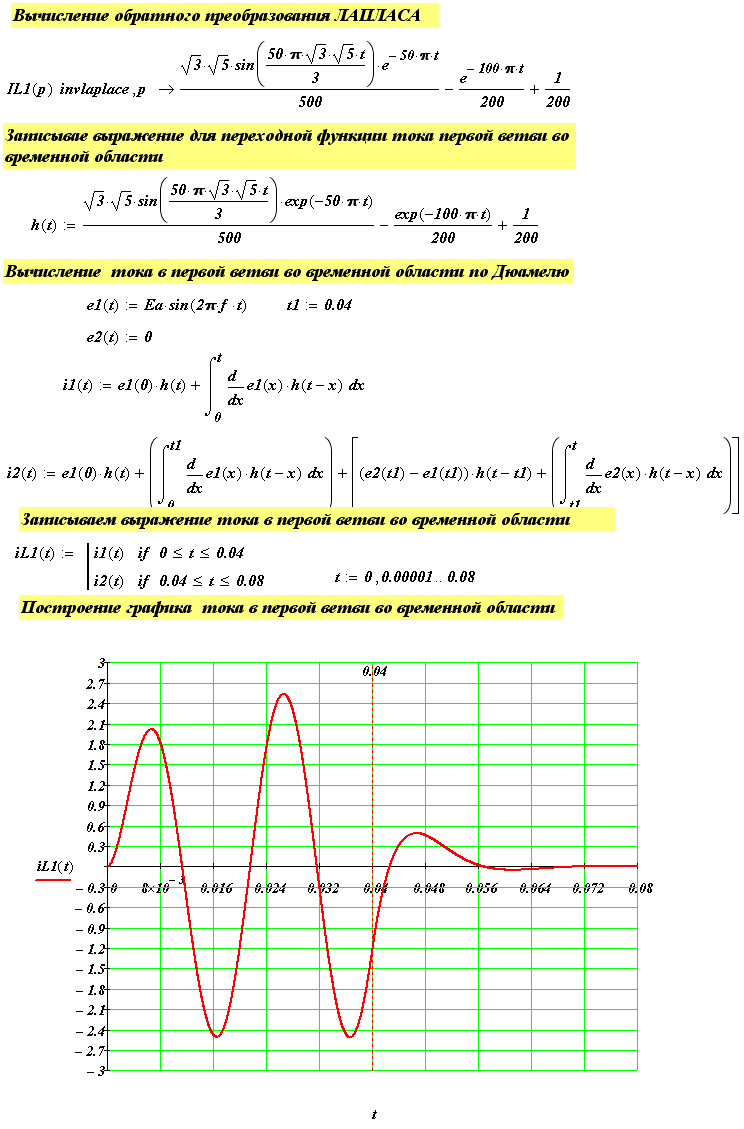

Результаты расчета показаны на рис. 7 и рис.8.

Рис. 7

Рис. 8

5. Рассчитать переходной процесс в полученной однофазной методом переменных состояния ток i_A(t) в ветви с элементом Э1, при подключении t=0 и отключении t=0.04c источника ЭДС.

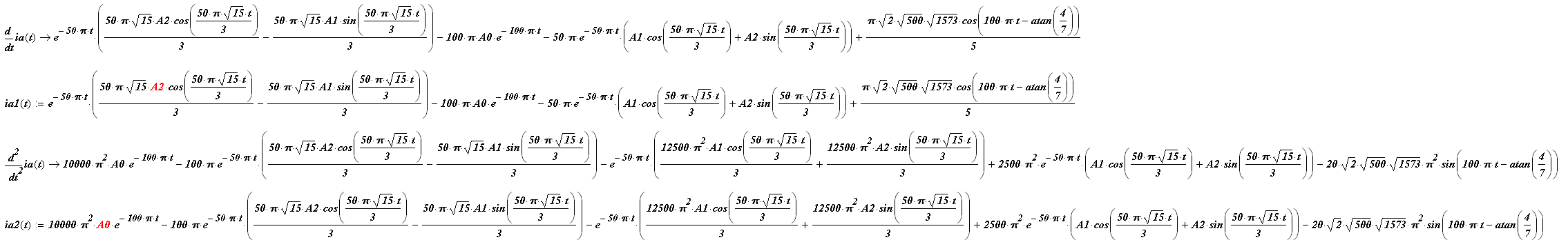

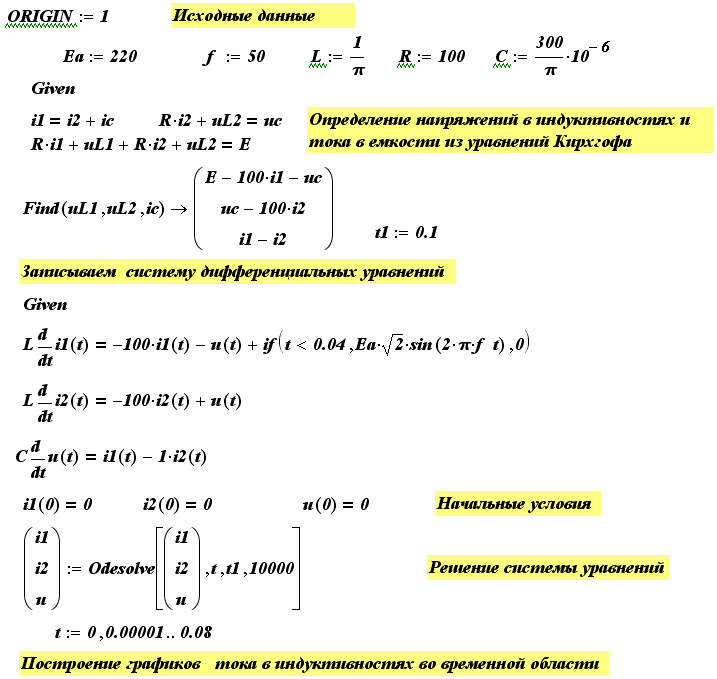

Пример расчета переходной процесс методом переменных состоянияв программе MathCad

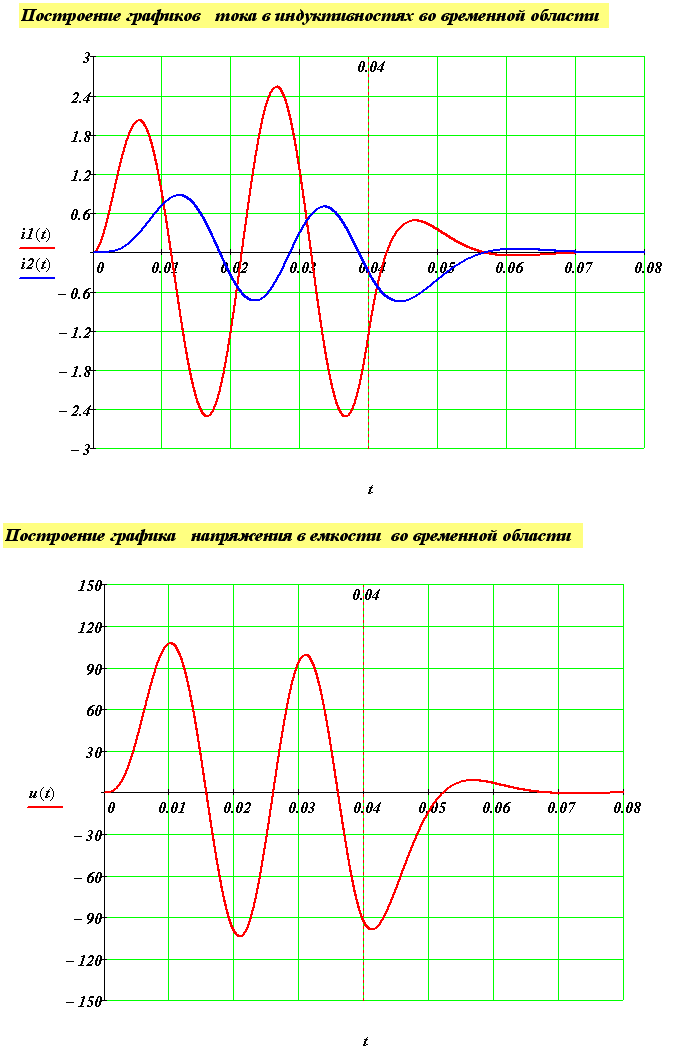

Результаты расчета показаны на рис.9 и рис. 10.

Рис. 9

Рис.10

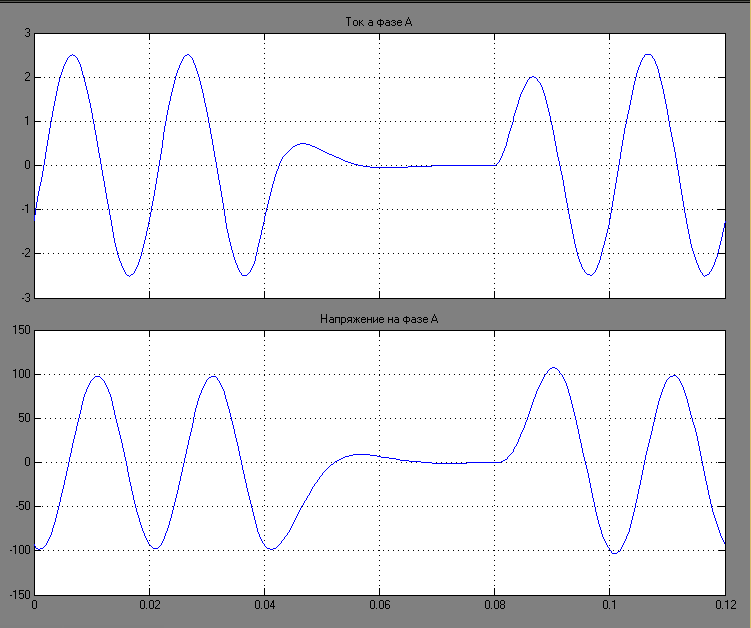

Пример моделирование задачи № 8 в программеMATLAB и SIMULINK

Результаты моделирования показаны на рис.11

Рис. 11

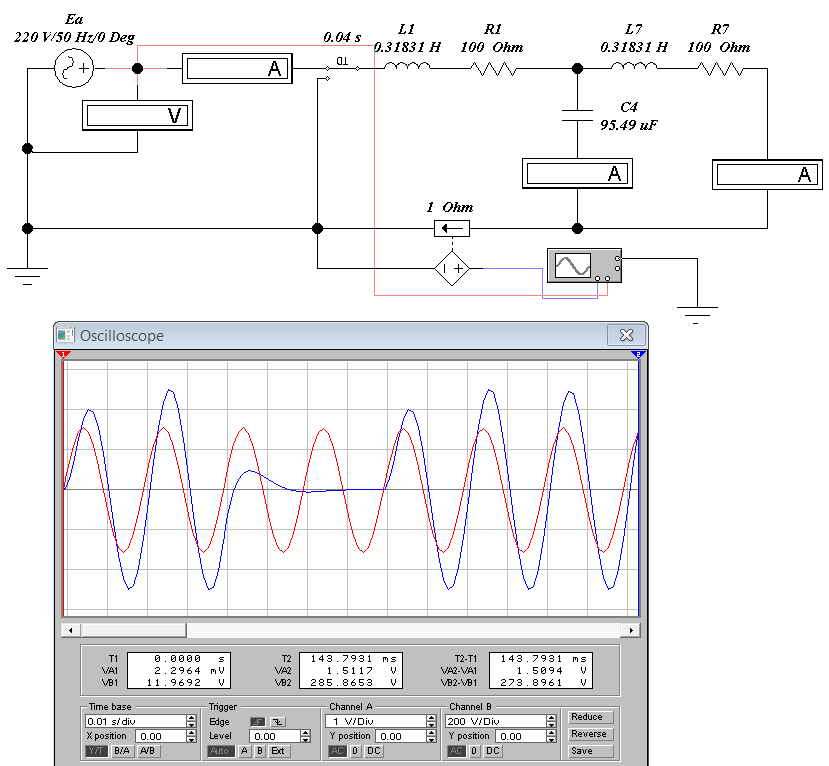

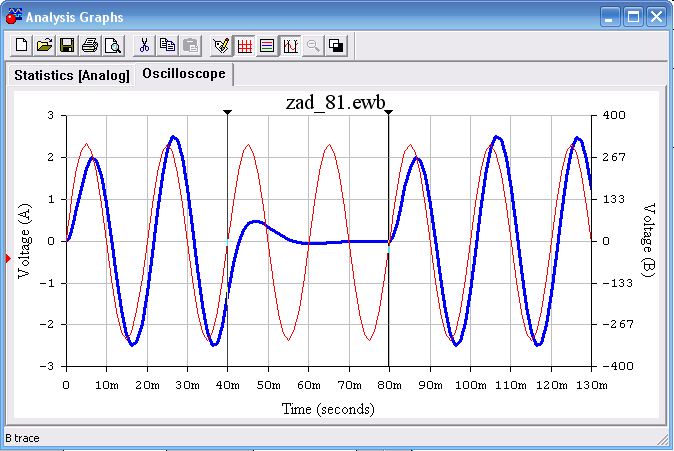

Пример моделирование задачи № 8 в программесхемотехнического проектированияElectronicsWorkbench

Результаты моделирования показаны на рис.12

Рис. 12
