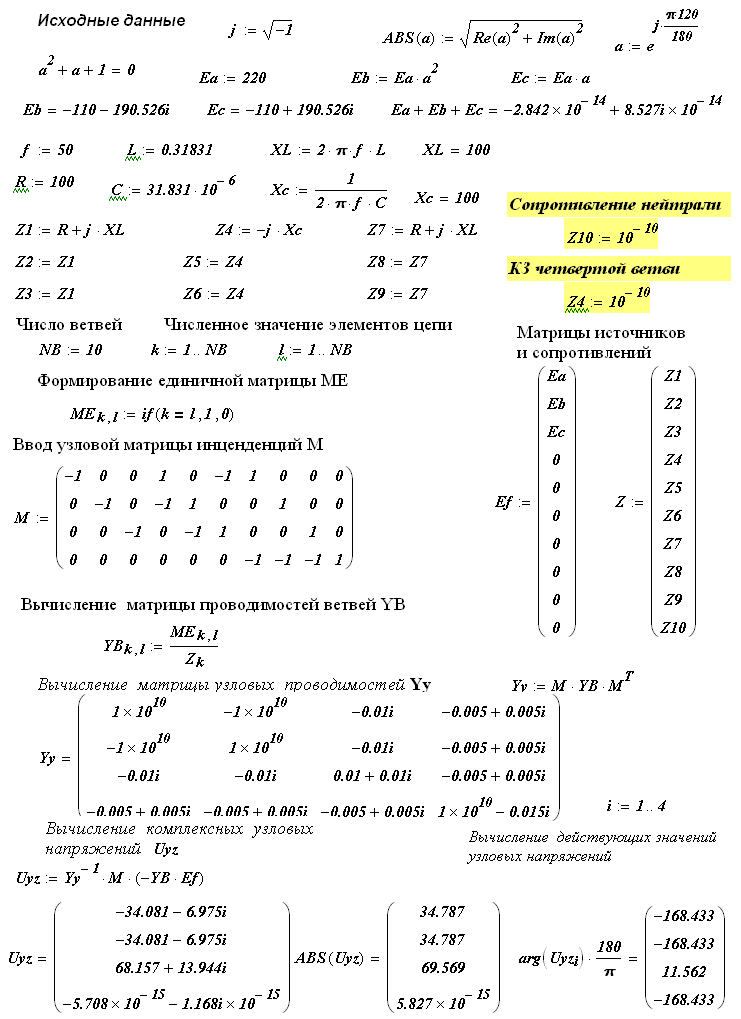

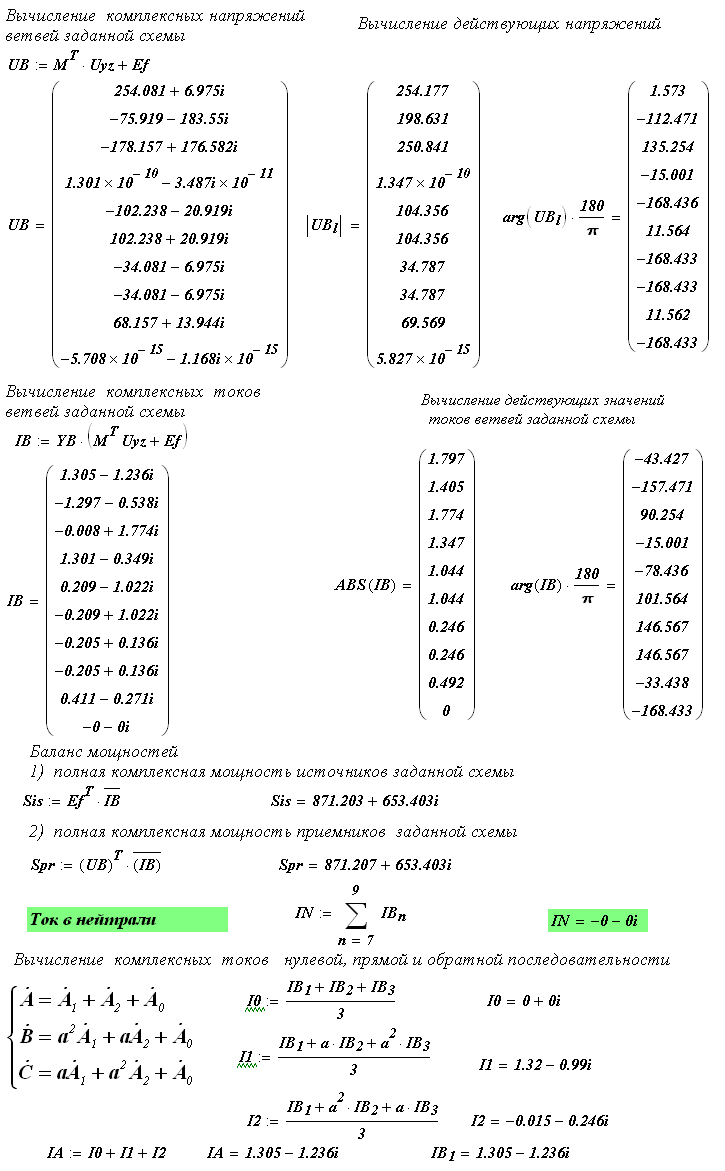

Пример выполнения задачи № 4 в программеMathCad

. Результаты расчета показаны на рис. 2 и рис.3.

Рис 2

Рис 3

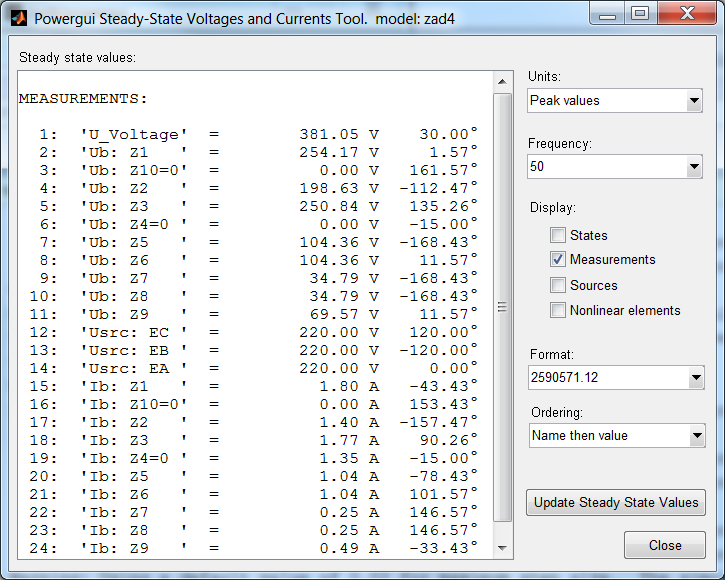

Пример моделирование задачи № 4 в программеMatlab и simulink

Результаты моделированиепоказаны на рис.4

Рис.4

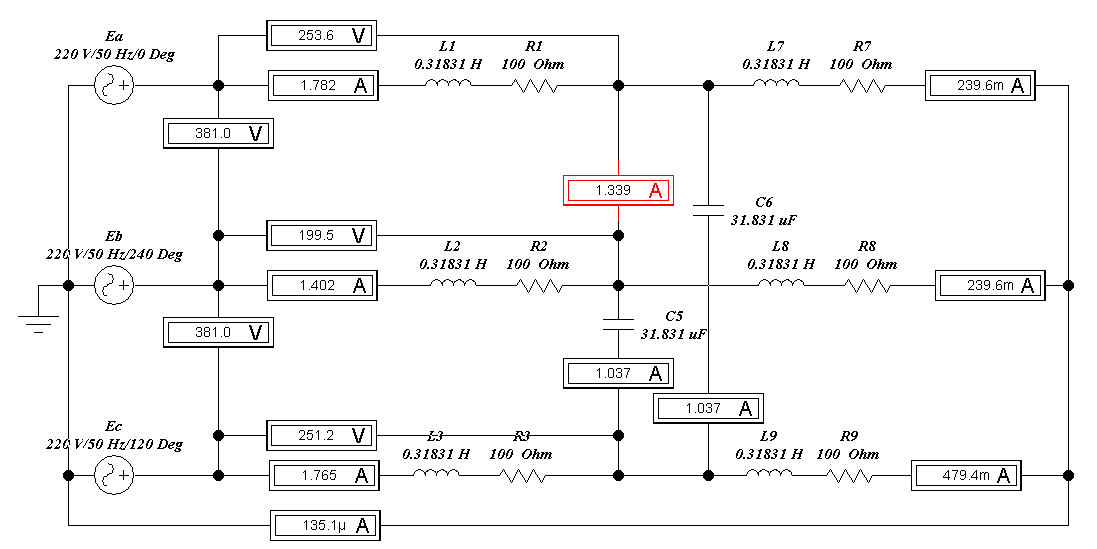

Пример моделирование задачи № 4 в программесхемотехнического проектированияElectronicsWorkbench

Результаты моделирование показаны на рис.5

Рис .5

3.3 Пример выполнения задачи №5.

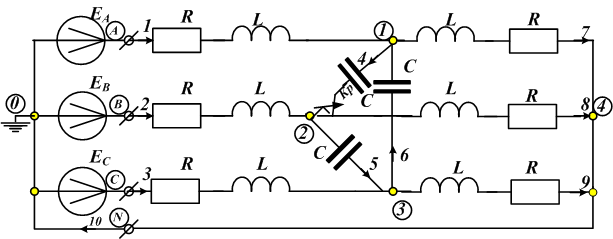

Трехфазный симметричный источник соединен в виде звезды с нейтральным проводом. В цепи происходит размыкания ключа (Кр) в указанной ветви (т.е. осуществляется режим обрыва в линии или в фазе, рис.1).

Рис.1

Необходимо выполнить:

  • определить действующее значение переменного тока, во всех ветвях заданной расчетной схемы используя метод узловых напряжений;

  • найти полную комплексную мощность, отдаваемую источниками и баланс мощностей;

  • выполнить моделирование схемы вMATLAB и Simulinkи измерить токи во всех ветвях и напряжения во всех узлах и привести протокол моделирования;

  • выполнить моделирование схемы в ElectronicsWorkbench и измерить токи во всех ветвях и напряжения во всех узлах;

  • сравнить результаты расчета и моделирования.

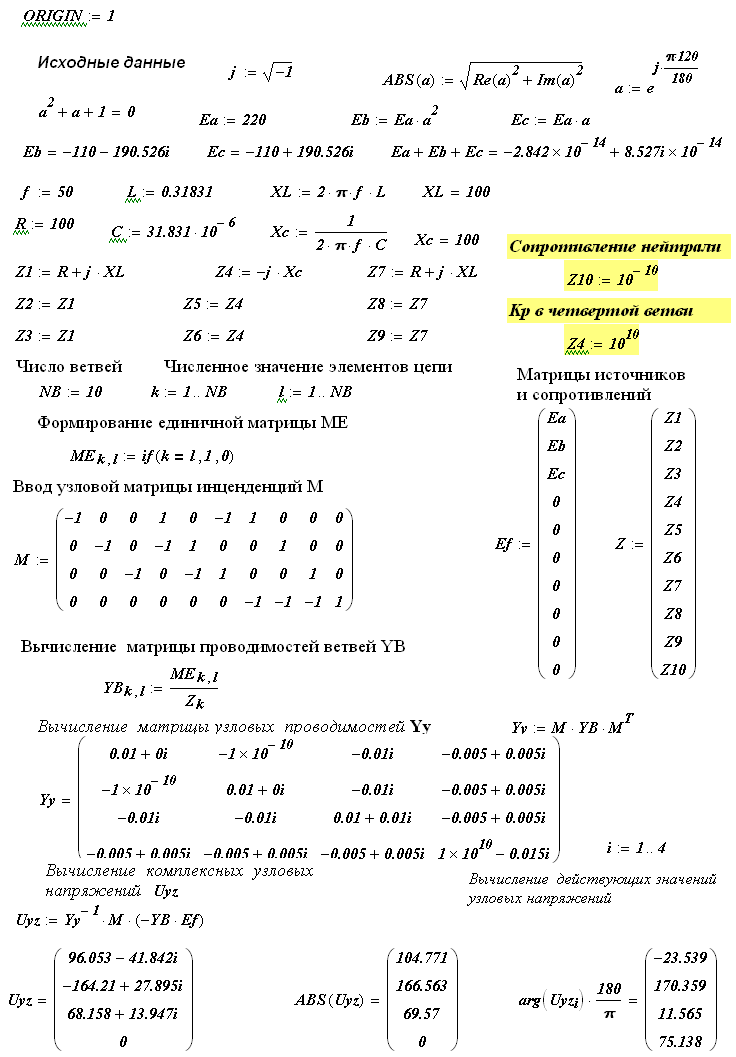

Пример выполнения задачи № 5 в программеMathCad

. Результаты расчета показаны на рис. 2 и рис.3.

Рис. 2

Рис. 3

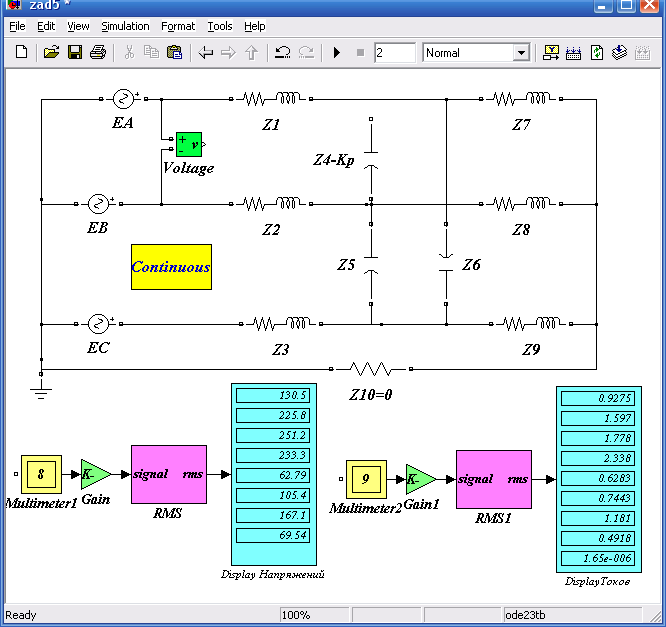

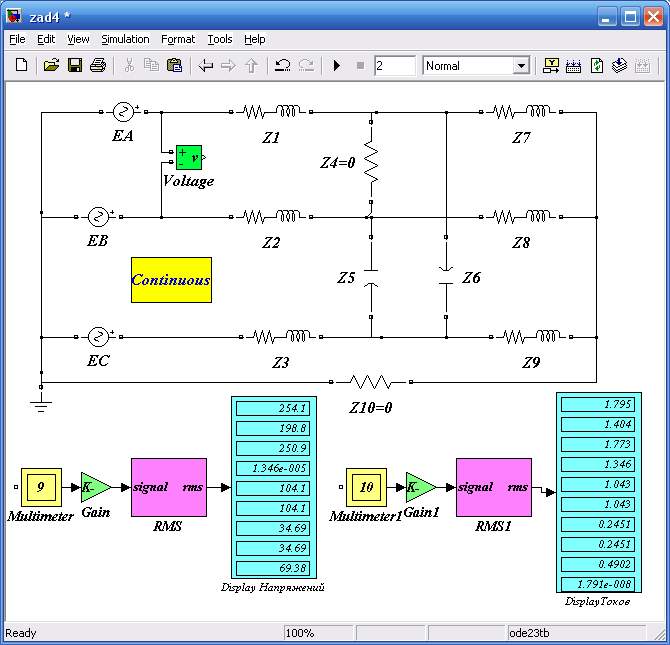

Пример моделирование задачи № 5 в программеMatlab и simulink

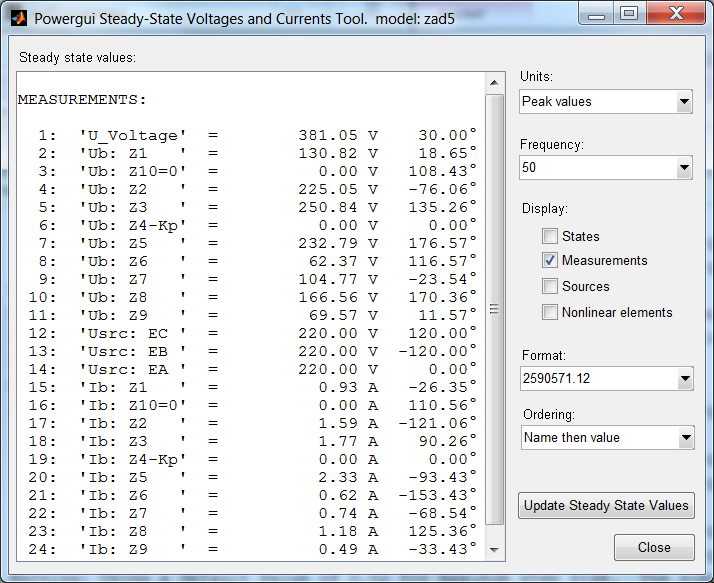

Результаты моделирование показаны на рис.4

Рис. 4

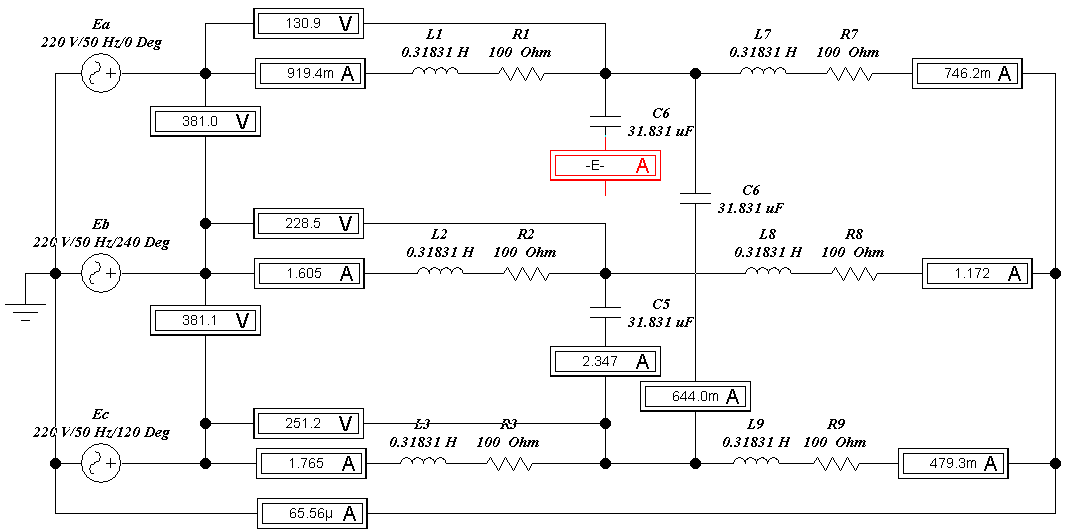

Пример моделирование задачи № 5 в программесхемотехнического проектированияElectronicsWorkbench

Результаты моделирование показаны на рис.6

Рис. 6

3.3 Пример выполнения задачи №6

Трехфазный источник соединен в виде звезды с нейтральным проводом, изменяется по негармоническомузакону, который изображен на рис. 1.

Необходимо:

  • определить действующее значение переменного тока во всех ветвях заданной расчетной схемы;

  • найти баланс мощностей;

  • п остроить во временной области график тока i(t) протекающего в нейтральном проводе от действия 3,6 и9 гармоник;

  • выполнить моделирование схемы в ElectronicsWorkbench и измерить токи во всех ветвях и осциллограмму тока в нейтральном проводе;

  • выполнить моделирование схемы вMATLAB и SIMULINKи измерить токи во всех ветвях и напряжения во всех узлах и привести протокол моделирования;

  • сравнить результаты расчета и моделирования.

Рис. 1

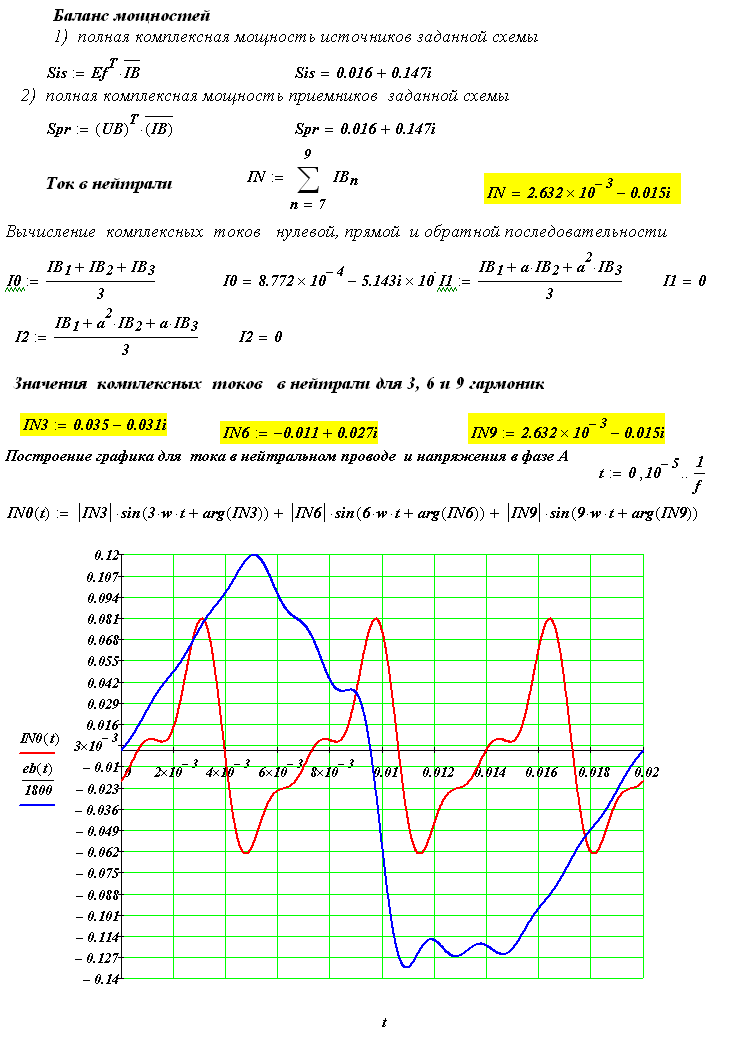

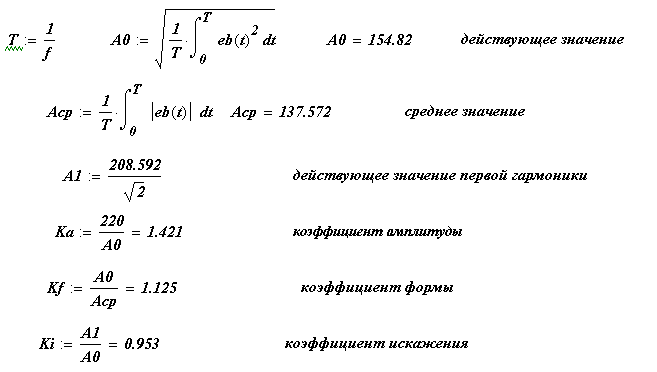

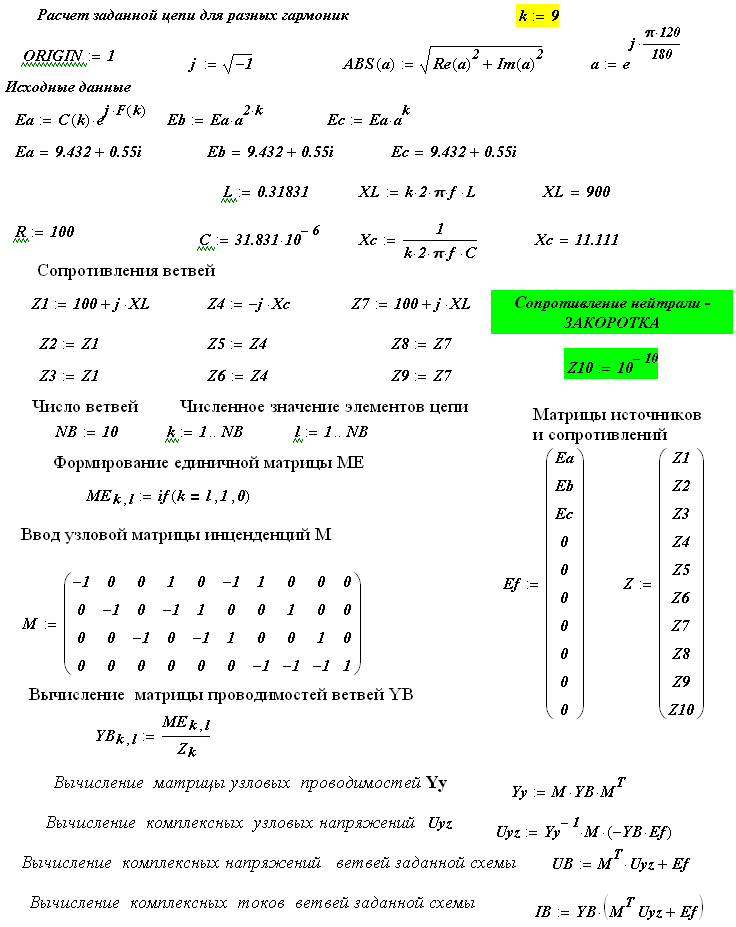

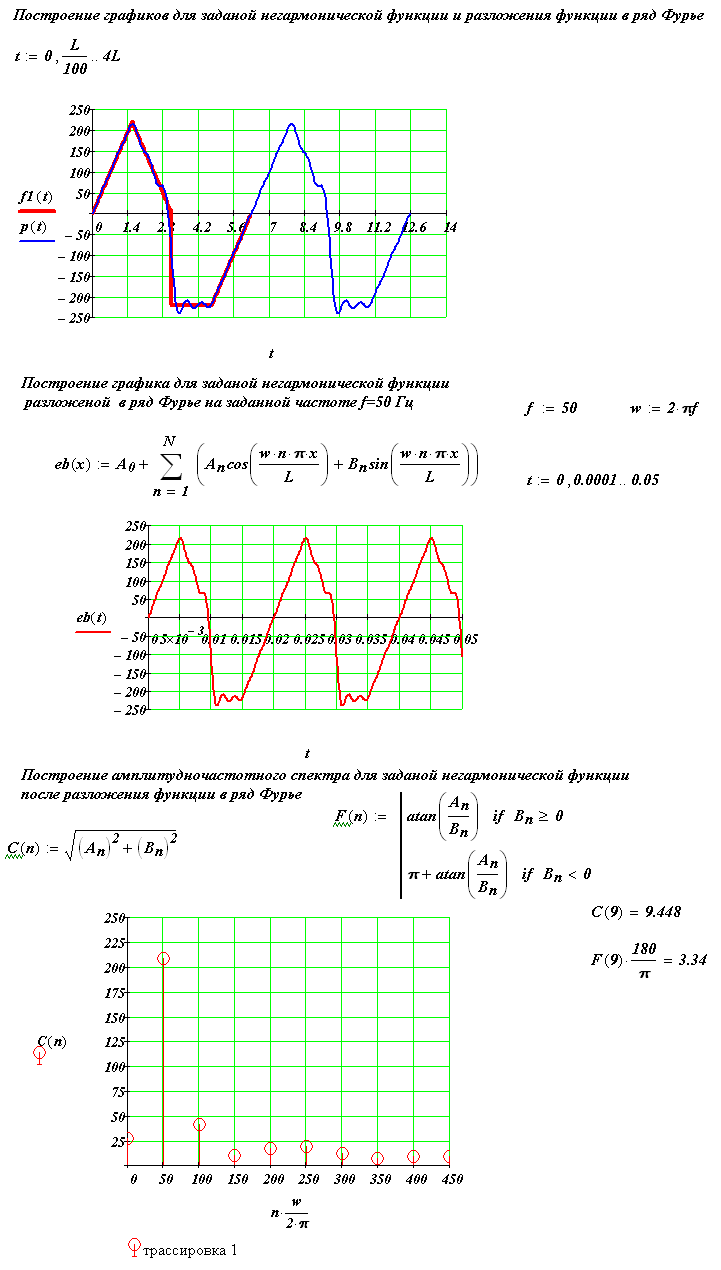

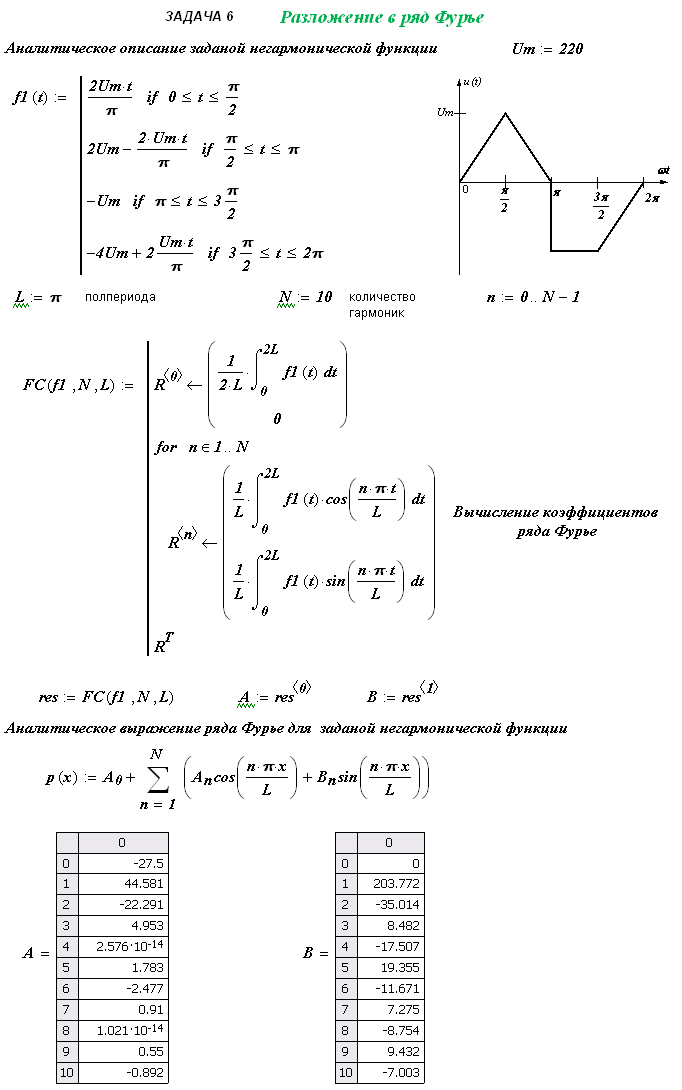

Пример выполнения задачи № 6 в программеMathCad

Результаты расчета показаны на рис. 2, 3,4,5 и рис.6.

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

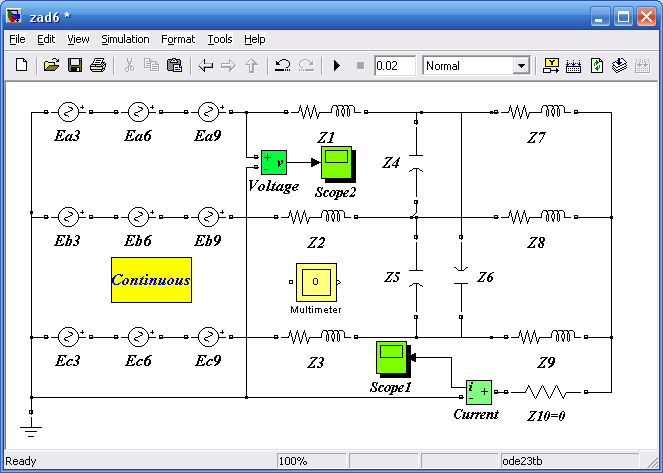

Пример моделирование задачи № 6 в программеMatlab и simulink

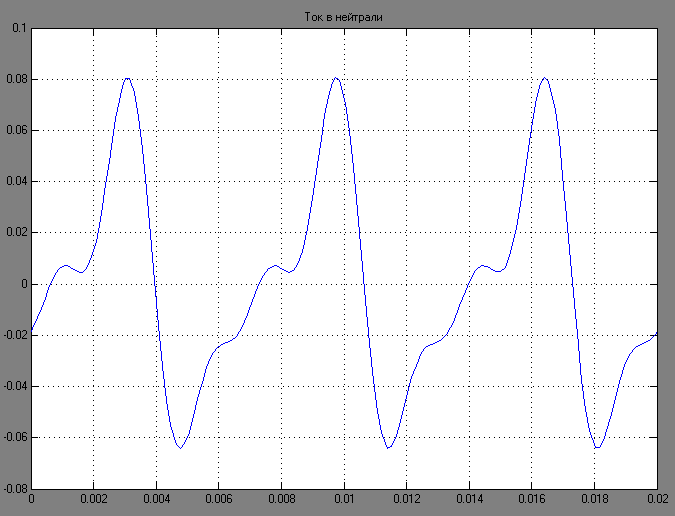

Результаты моделирование показаны на рис.7 рис. 8

Рис.7

Рис.8

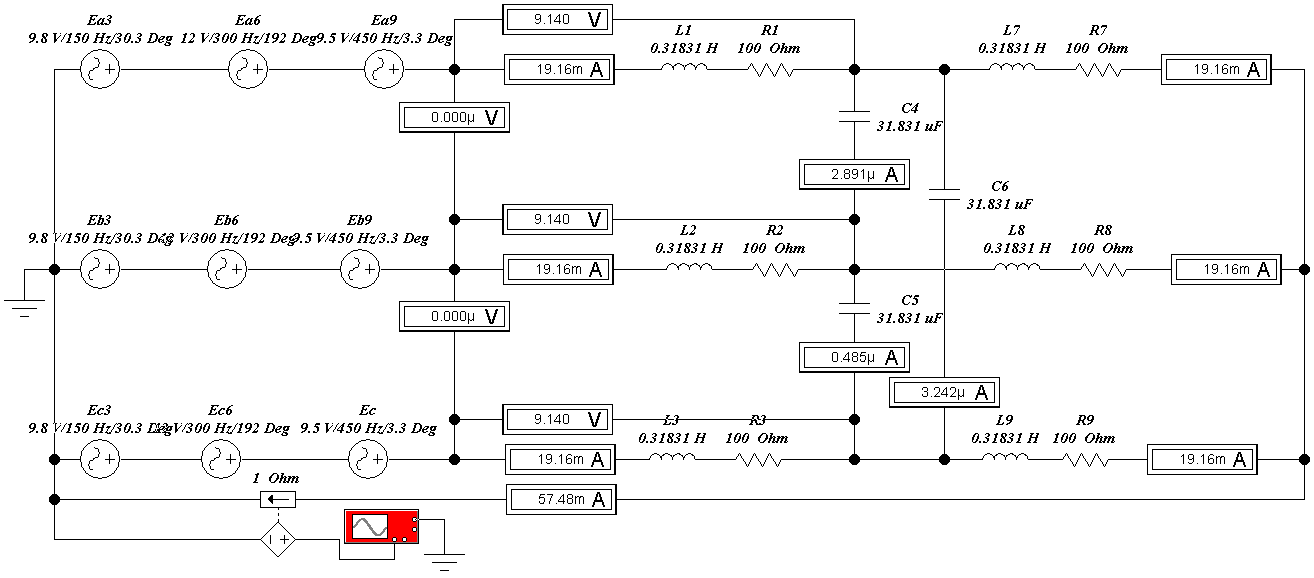

Пример моделирование задачи № 6 в программесхемотехнического проектированияElectronicsWorkbench

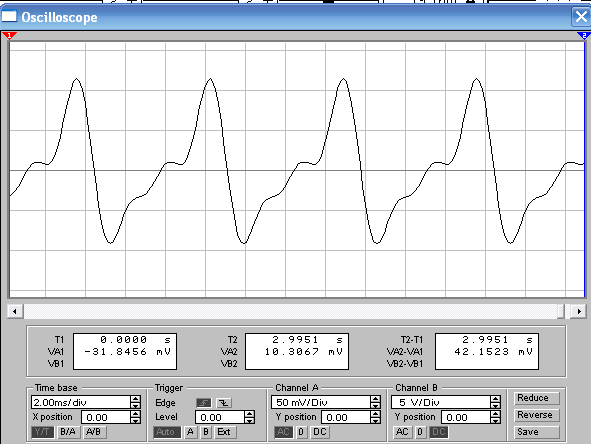

Результаты моделирование показаны на рис.9 и рис. 10

Рис.9

Рис.10

3.3 Пример выполнения задачи №7

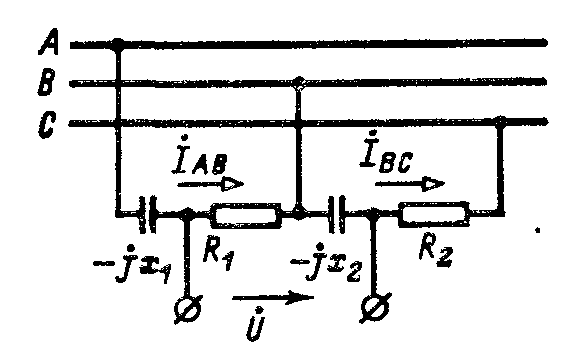

П ринцип выполнения фильтра напряжения обратной последовательности иллюстрирован ниже на примере схемы четырехэлементного активно-емкостного фильтра напряжений (рис. 1).

В фильтре суммируется напряжения, находящиеся в определенных соотношениях с напряжениями, подводимыми к входным выводам фильтра.

Для устранения влияния напряжений нулевой последовательности фильтр напряжения обратной последовательности включают обычно на линейные напряжения , и .

Рис. 1.

На рис. 1 показан четырехэлементный фильтр напряжений обратной последовательности, применяемый в релейной защите. Параметры элементов фильтра подбираются из условия .

При холостом режиме работы фильтра, т. е. при разомкнутых вторичных выводах, напряжение на этих выводах равно сумме

и .

Если и . выразить через симметричные составляющие линейных напряжений, то напряжение на выходных выводах фильтра будет равно: ,

т. е. пропорционально составляющей обратной последовательности. Если на выходе фильтра присоединена нагрузка (реагирующий прибор), то ток или напряжение в выходной цепи могут быть получены на основании теоремы об эквивалентном источнике.
