§ 2. Классификация запасов нефти и газа по типам залежей
Нефгь и газ могут находиться в Пластовых залежах в однофазном (нефть, газ) или двухфазном (нефть и газ одновременно) состоянии Тип залежи, к которому может быть отнесено то или иное скопление углеводородов, зависит от фазового состояния и ко-личе< твенного соотношения, находящихся в ней нефти, газа и конденсата. Одна из классификаций, предложенная В Г. Васильевым, Н С. Ерофеевым и др. [19], приведена в табл 2 1.
Таблица 2 1
Классификация залежей углеводородов
Тип залежей и их обозначение |
Основные характеристики |
Неф гяные (Н) |
Нефть с различным содержанием растворенного газа (обычно менее 200 м3/м?) |
Неф гегазовые (НГ) |
Нефтяные залежи с газовой шапкой Запасы нефти превышают запасы свободного газа в газовой шапке |
Газовые (Г) |
Состоят в основном из метана Содержание фракции Сэ+ не более 0,2 % объема залежи |
Газо нефтяные (ГН > |
Газовые залежи с нефтяной оторочкой, запасы свободного газа превышают запасы нефти |
Газоконденсатные (ГК) нюкоконденсатные среднеконденсат! ше высококонде нсат ные с содержанием конденсата более 200 г/м |
Состоят из метана и в зависимости от содержания фракций С5+ подразделяются на С5+ от 0,2 до 0,6 %, содержание конденсата менее 25 г/м С5+ от 0,4 до 1,9 %, содержание конденсата от 20 до 100 г/м С5+ более 1,6 %, содержание конденсата более 100 г/м3 С5+ более 6,0 %, содержание конденсата более 200 г/м |
Нефтегазоконденсатные (НГК) |
Газоконденсатные или конденсатные залежи с нефтяной оторочкой Запасы свободного газа и конденсата превышают запасы нефти |
Газоконденсатонеф тяные (ГКИ) |
Нефтяные залежи с газоконденсатной шапкой Запасы нефти превышают запасы газа и конденсата |
Тип залежи зависит как от пластового давления и температуры, так и от компонентного состава углеводородов, который постоянно меняется в процессе разработки залежи, что может приводить к перераспределению фаз и иногда даже к изменению типа залежи
22

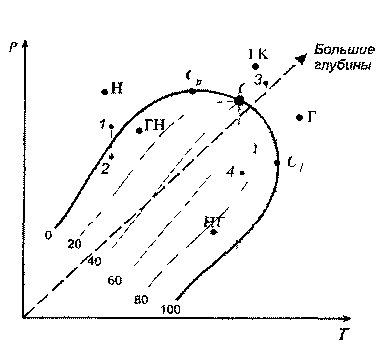

Приведенная в табл. 2.1 классификация может быть проиллюстрирована с помощью фазовой диаграммы углеводородной системы, изображенной на рис. 2.2. Изменение фазового состояния и типа углеводородной залежи, происходящее в процессе разработки, зависит от режима эксплуатации и используемых технологий.
Рис.
2.3. Пример изменения
типа залежи
в процессе ее разработки
Так,
например,
при
разработке
нефтяной
залежи на
режиме
истощения
(прямая 1-2)
снижение
пласто
вого давления
ниже
давления на
сыщения
может npi
ричной
газовой шапк
жи
в газонефтяную,
жиме
истощения (крь
лее
ценных углеводо
используется
так наэ
жирного
газа (т.е га
»иводить к формированию вто-ки и переводу, таким образом, нефтяной зале-. Разработка газоконденсатной залежи на ре-1ивая 3-4) может привести к выпадению наибо-ородных компонентов. Чтобы избежать этого, вываемый сайклинг-процесс. Из добываемого аза, содержащего конденсатные фракции) из-
влекается конденсат, а оставшийся сухой газ закачивается обратно в пласт с целью поддержания пластового давления. За счет постепенного замещения более тяжелых углеводородов на легкие происходит переформирование типа залежи с газоконденсатной на газовую, что соответствует смещению фазовой диаграммы влево и вверх (рис. 2.3).
Как следует из приведенной на рис. 2.2 фазовой диаграммы, с повышением температуры и давления (штриховая линия на рисунке), что соответствует продвижению на большие глубины, снижается вероятность обнаружения нефтяных и повышается шанс обнаружения газовых месторождений (эта тенденция сохраняется лишь до определенных глубин, на которых прекращается генерация углеводородов).
Запасы углеводородов по типам залежей можно классифицировать:
запасы нефти и попутного газа в чисто нефтяной или неф тегазовой залежи (т.е. нефтяной залежи с газовой шапкой);
запасы газа в чисто газовой залежи;
запасы газа и газового конденсата в газоконденсатной за лежи.
Если для нефтяной или нефтегазовой залежи определение запасов нефти не представляется сложным, то для определения запасов газа необходимо сделать важное предположение: является ли добываемый газ попутным или же представляет объект первоочередной добычи. Например, возможна следующая классификация запасов газа по этому признаку:
запасы свободного газа в чисто газовых или газоконден- сатных залежах, а также в нефтегазовых залежах с тонкой нефтя ной оторочкой, при разработке которых добыча природного газа является первоочередной задачей;
запасы попутного газа из нефтяной или газонефтяной за лежи, при разработке которых добыча нефти является первооче редной задачей. Для месторождений подобного типа добыча газа может рассматриваться как сопровождающая добычу нефти в пе риод основной эксплуатации, так же как и последующая его добы ча на стадии доразработки залежи.
24
