ТЕМАТИЧЕСКИЙ ПЛАН

1. Краткое описание предприятия

1.1 Ознакомление с общей структурой предприятия, историческая справка о фирме.

1.2 Правила внутреннего распорядка и инструкция по технике безопасности.

2. Характеристика оборудования

2.1 Измерители сопротивления заземления

2.2 Мегомметр

3.Организационно-экономическая характеристика ЗАО «Ривьера»

4.Предложения по усовершенствованию производства

4.1 Инфракрасные обогреватели Frico Elztrip EZ 100 4.2Терморегулятор INSTAT 2 с датчиком воздуха, программируемый на неделю

1.1 Ознакомление с предприятием с общей структурой предприятия, назначение структурной единицы (службы).

Компания ЗАО «Ривьера» осуществляет выполнение работ по проектированию и строительству сооружений в области проводных и беспроводных систем связи на ведомственных сетях и сетях общего пользования любой иерархии. Выполняет проекты различной степени сложности, учитывающие особенности деятельности и пожелания заказчика, его финансовые и производственные ресурсы.

Строительство и проектирование инженерных сетей связи ведутся по следующим направлениям: Волоконно-оптические линии и линии связи с прокладкой в грунт или в кабельную канализацию;

Подвесные линии связи;

Телефонная канализация;

Сети широкополосного доступа FTTx, PON;

Сети электроснабжения "под ключ" до 35 кВ;

Монтаж телефонных станций любой сложности и любой емкости;

Линии проводного радио и кабельного телевидения.

Строительно-монтажные работы могут выполняться с осуществлением всего комплекса мероприятий по ведению проекта - от получения технических условий и согласования проектов в различных инстанциях до технического надзора и сдачи исполнительной документации заказчику.

Историческая справка о Предприятии:

Закрытое Акционерное Общество «Ривьера» основано в 1991 году и объединяет в своем коллективе более 40 высококвалифицированных специалистов. Компания имеет собственную производственную базу, располагает современной техникой и высокотехнологичным оборудованием для строительства и проектирования самых современных кабельных и радио-телекоммуникационных систем передачи информации.

Деятельность компании осуществляется на основании действующих свидетельств о допуске на проектирование и строительство зданий и сооружений выданных - СРО НП «СтройСвязьТелеком» и СРО НП «ПроектСвязьТелеком».

ЗАО «Ривьера» осуществляет ведение реестра владельцев именных ценных бумаг самостоятельно. Правила ведения реестра утверждены Протоколом общего собрания акционеров ЗАО «Ривьера» №3 от 01.12.2009 г.

Профили работы:

Проектирование и строительство систем связи;

Проектирование и строительство сетей широкополосного доступа FTTx, PON;

Строительство телефонной канализации;

Строительство линейно-кабельных сооружений связи;

Строительство структурированных кабельных сетей (СКС);

Монтаж, эксплуатация и сервисное обслуживание волоконно-оптических линий связи (ВОЛС);

Установка телекоммуникационного оборудования.

Качество

В компании внедрена система менеджмента качества (СМК), соответствующая требованиям международного стандарта ГОСТ Р ИСО 9001-2008 (ISO 9001:2008) № СДС.ТП.СМ.02453-10. Система менеджмента качества сертифицирована органом по сертификации АНО "ТЕХНОПРОГРЕСС".

Компания уделяет качеству особое внимание. Отработано взаимодействие менеджеров проектов, проектировщиков и монтажников. Проводится контроль работ на всех этапах — от проекта до пуско-наладки. Документирование систем включает не только проектные работы, но и фотографирование элементов кабельной инфраструктуры, в том числе, скрытых работ. Оптимизация проектных и монтажных работ направлена на повышение производительности труда, выявление и исправление недостатков.

На всех этапах монтажа проводится контроль качества. Мы контролируем все линии на правильность подключения современными инструментальными методами. Результаты измерений, предоставляемых Заказчикам, иллюстрированы графиками, что наглядно демонстрирует резерв функциональных параметров систем.

Общая структура предприятия:

Генеральный директор – руководит в соответствии с действующим законодательством производственно – хозяйственной и финансово – экономической деятельностью предприятия, неся всю полноту ответственности за последствия принимаемых решений сохранность и эффективное использование имущества предприятия, а также финансово-хозяйственные результаты его деятельности. Организует работу и эффективное взаимодействие всех структурных подразделений, производственных единиц, направляет их деятельность на развитие и совершенствование производства с учетом социальных и рыночных приоритетов, повышение эффективности работы предприятия, рост объемов сбыта продукции и увеличение прибыли, качества и конкурентоспособности, ее соответствие мировым стандартам в целях завоевания отечественного и зарубежного рынка.

Главный инженер - Определяет техническую политику и направления технического развития предприятия в условиях рыночной экономики. Обеспечивает необходимый уровень технической подготовки производства и его постоянный рост, повышение эффективности производства и производительности труда. Организует разработку и реализацию планов внедрения новой техники и технологии, проведения организационно-технических мероприятий, научно-исследовательских и опытно-конструкторских работ.

Финансовый директор - Определяет финансовую политику организации, разрабатывает и осуществляет меры по обеспечению ее финансовой устойчивости. Руководит работой по управлению финансами исходя из стратегических целей и перспектив развития организации, по определению источников финансирования с учетом рыночной конъюнктуры. Осуществляет анализ и оценку финансовых рисков, разрабатывает меры по сведению их к минимуму, обеспечивает контроль за соблюдением финансовой дисциплины, своевременным и полным выполнением договорных обязательств и поступлением доходов, порядком оформления финансово-хозяйственных операций с поставщиками, заказчиками, кредитными организациями, а также операций внешнеэкономической деятельности. Возглавляет работу по формированию налоговой политики организации,

Главный бухгалтер - Организует работу по постановке и ведению бухгалтерского учета организации в целях получения заинтересованными внутренними и внешними пользователями полной и достоверной информации о ее финансово-хозяйственной деятельности и финансовом положении. Формирует в соответствии с законодательством о бухгалтерском учете учетную политику исходя из специфики условий хозяйствования, структуры, размеров, отраслевой принадлежности и других особенностей деятельности организации, позволяющую своевременно получать информацию для планирования, анализа, контроля, оценки финансового положения и результатов деятельности организации.

Отдел материально-технического снабжения - Организует обеспечение предприятия всеми необходимыми для его производственной деятельности материальными ресурсами требуемого качества и их рациональное использование с целью сокращения издержек производства и получения максимальной прибыли. Руководит разработкой проектов перспективных и текущих планов и балансов материально-технического обеспечения производственной программы, ремонтно-эксплуатационных нужд предприятия и его подразделений, а также создания необходимых производственных запасов на основе определения потребности в материальных ресурсах (материалах, оборудовании, комплектующих изделиях и др.) с использованием прогрессивных норм расхода. Изыскивает источники покрытия этой потребности за счет внутренних ресурсов. Обеспечивает подготовку заключения договоров с поставщиками, согласование условий и сроков поставок, изучает возможность и целесообразность установления прямых долгосрочных хозяйственных связей по поставкам материально-технических ресурсов.

Инженер-проектировщик - занимается проработкой и доработкой архитекторских чертежей строительных сооружений: составляет схемы расположения в здании необходимых систем(водоснабжение, канализация, электричество, телефонные и интернет-кабели, вентиляция и кондиционирование, пожарная безопасность).

Прораб - обеспечивает выполнение заданий по вводу объектов в эксплуатацию в установленные сроки, организует производство, обеспечивает соблюдение технологии производства, ведёт учёт выполненных работ, оформляет техническую документацию, участвует в сдаче объектов в эксплуатацию, устанавливает мастерам производственные задания по объемам строительно-монтажных и пусконаладочных работ, контролирует их выполнение.

Начальник отдела кадров – Возглавляет работу по комплектованию предприятия кадрами рабочих и служащих требуемых профессий, специальностей и квалификации в соответствии с целями, стратегией и профилем предприятия, изменяющимися внешними и внутренними условиями его деятельности, формированию и ведению банка данных о количественном и качественном составе кадров, их развитии и движении

1.2 Правила внутреннего распорядка

В ЗАО «Ривьера» установлен следующий график работы: с 8.00 до 17.00, перерыв с 12.00 до 13.00. Выходные дни: суббота, воскресенье, в том числе праздничные дни. Инструкция по технике безопасности. Каждый работник при поступлении на работу должен пройти первичный инструктаж, так же работник должен пройти инструктаж по технике безопасности непосредственно на рабочем месте с обязательной регистрацией в книге инструктажа. Инструктаж проводят главный инженер, он должен предупредить обо всех опасностях грозящих авариями или несчастным случаем, которые могут возникнуть при не соблюдении правил техники безопасности. Приступать к работе можно лишь после того как убедились, что полностью освоили правила безопасной работы.

2. Характеристика оборудования

На практике работал со следующими приборами:

1.Мегаомметр

2.Измерители сопротивления заземления

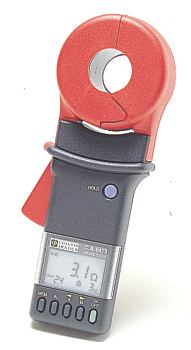

2.1.ИЗМЕРИТЕЛИ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЕНИЯ - ТОКОВЫЕ КЛЕЩИ С.А6410, С.А6412, С.А6415

Измерение сопротивления заземления без вспомогательных электродов Простота и оперативность в работе – нет необходимости в использовании соединительных проводов и вспомогательных электродов.

Непосредственное отображение величины сопротивления заземления (от 0,1 до 1200 Ом) и тока (от 1 мА до 30 А rms) на экране прибора.

Конструкция измерительной головки обеспечивает охват заземляющих проводов диаметром до 32 мм.

Функция звукового оповещения с установкой пороговых значений повышает удобство работы в плохо освещённых и труднодоступных местах.

Функция памяти позволяет сохранять до 99 результатов измерений для их последующего анализа.

Дополнительная прочность конструкции измерительной головки и корпуса прибора достигается применением материала "Lexan "

Измерители сопротивления заземления - токовые клещи моделей С.А. 6410, С.А. 6412 и С.А. 6415 являются представителями нового поколения измерителей сопротивления заземления и предназначены для оперативного контроля устройств заземления без их отключения и использования вспомогательных электродов. Все модели данных измерителей сопротивления заземления дают возможность производить точные измерения сопротивления заземления в диапазоне от 0,1 до 1200 Ом. Модели С.А 6415 и С.А. 6412 измеряют ток и токи утечки в диапазоне от 1 мА до 30 А rms. Модель С.А 6415 имеет возможность звуковой сигнализации по установленным пороговым значениям и оснащена памятью, в которой может храниться до 99 результатов измерений сопротивления заземления.

ОПИСАНИЕ

Конструкция измерителей сопротивления заземления - токовых клещей С.А6410,С.А6412, С.А6415

Измерители сопротивления заземления моделей С.А. 6410, С.А. 6412 и С.А. 6415 являются представителями нового поколения в семействе токовых клещей. Корпуса приборов изготовлены из материала "Lexan", что позволяет их использовать в сложных условиях эксплуатации. Каждая из двух частей измерительной головки заключена в герметичный кожух с двойными стенками, который обеспечивает особую прочность, а все места сопряжения деталей усилены дополнительно для повышения надежности эксплуатации в полевых условиях. Конструктивное исполнение и общие технические параметры, включая результаты испытаний на удар, вибрацию и водонепроницаемость, соответствуют стандартам Международной электротехнической комиссии (IEC) или превышают их. Приборы сконструированы с учетом их соответствия стандартам безопасности UL® , CSA и GS.

Измерительная головка измерителей сопротивления заземления

С.А6410,С.А6412, С.А6415

Измерительная головка (захват) является ключевым элементом в процессе проведения измерений и определяющим характеристики прибора в целом. Ее конструкция обеспечивает надежность и универсальность эксплуатации. Внутренний диаметр захвата составляет 32 мм, в то время как его внешний размер позволяет использовать прибор для охвата заземляющих проводов в труднодоступных местах (на электрических столбах, в кабельных колодцах и т.п.). Размер окна головки измерителя обеспечивает охват, как стержней, так и заземляющих проводов, имеющих диаметр до 32 мм.

Внутри измерительной головки находятся два независимых, экранированных друг от друга магнитных сердечника, которые обеспечивают подачу и точное измерение вернувшегося испытательного сигнала без шумовых и перекрестных помех, обычных для измерительных приборов с разделёнными преобразователями.

Высокой точности измерений способствует и качественная механическая конструкция захвата с двумя специальными приливами, обеспечивающая чёткое совмещение двух половин измерительной головки и препятствующая попаданию посторонних предметов в пружинный механизм захвата.

Корпус измерителей сопротивления заземления

Эргономичная конструкция корпуса измерителей сопротивления заземления позволяет управлять им одной рукой. Защитный выступ обеспечивает прибору дополнительную прочность и предохраняет руку пользователя от соскальзывания и случайного касания проверяемого провода. Высокопрочный материал Lexan® , из которого изготовлен корпус прибора, повышает надёжность в эксплуатации. При появлении царапин линзовое окно жидкокристаллического экрана легко заменяется на новое. Герметичные кнопки, которые легко нажимаются рукой в перчатке, обеспечивают прямой доступ ко всем функциям прибора.

Дополнительные возможности измерителей сопротивления заземления

Удержание показаний

Самотестирование

Автовыключение

Индикация разряда батареи

Индикатор помех в измеряемой цепи

Индикатор открытия клещей

Индикатор КЗ (R < 0,1 Ом).

Многотональный звуковой сигнал

Принцип действия измерителей сопротивления заземления - токовых клещей С.А6410,С.А6412, С.А6415

Любое заземляющее устройство в электрической системе, имеющее множество точек соединения с землёй, может быть схематически представлено в виде электрической цепи, состоящей из ряда простых контуров (Рисунки 1 и 2). Когда испытательное напряжение Е посредством специального трансформатора, размещенного в головке прибора, прикладывается к заземляющему стержню (проводник с сопротивлением Rx), то по цепи начинает протекать результирующий ток I. В моделях С.А.6410 / 12 / 15 генератор напряжения с постоянной частотой 2,4кГц генерирует напряжение Е, а результирующий ток I улавливается приёмной катушкой, расположенной также в измерительной головке прибора. Внутренний фильтр отсекает все токи, кроме результирующего тока I, величина которого равна I = Е/Rконтура. Зная величину Е (задаётся генератором) и I (измеряется) можно вычислить R контура (эта величина и отображается на экране прибора). Фактически, сопротивление контура R контура складывается из следующих величин:

Rx - искомое значение;

R земли (величина, значение которой обычно гораздо меньше 1 Ома);

R1 // R2…// Rn (пренебрежимо малое значение: случай параллельного соединения ряда низкоомных цепей (заземлителей));

R соединительной шины (величина, значение которой, обычно гораздо меньше 1 Ома).

Таким образом, R контура = Rx + Rземли + (R1 // R2…// Rn) + R соединительной шины), и приблизительно: R контура = Rx.

Дополнительные характеристики измерителей сопротивления заземления - токовых клещей С.А6410,С.А6412, С.А6415

- Частота генератора, на которой измеряется сопротивление: 2,400 кГц

- Частота измеряемого тока: от 45 до 800 Гц

- Ёмкость памяти (для модели С.А 6415): 99 результатов измерений.

- Устанавливаемый порог срабатывания звуковой сигнализации (для модели С.А 6415) от 1 до 199 Ом.

- Ток перегрузки:100 А, - постоянно, 200 А - < 5 секунд, 50/60 Гц (при значениях тока, превышающих 30 А, на экране появляется символ "OL")

- Диэлектрическая прочность: 2500 В

- Источник питания:9 В alkaline (типа "Крона"), либо Ni/Cd аккумулятор.

- Срок службы батареи: 8 часов или приблизительно 1500 измерений по 30 секунд каждое.

- Жидкокристаллический дисплей: 33/4 разрядов, 44 х 28 мм

- Рабочая температура: от -10° до + 55° С.

- Относительная влажность: от 0 до 90% при температуре от -10° до + 40° С, 75% при + 55° С

- Диаметр окна захвата: 32 мм

- Ширина раскрытия захвата: 35 мм

- Температура хранения: от -30° до + 70° С

- Габаритные размеры: 235 х 100 х 55 мм

- Вес: 1 кг

- Безопасность: Соответствие EN 61010-2-032

- Корпус IP 30 согласно EN 60529

- Двойная изоляция класс 2, 150В, кат. III.

Примеры областей применения измерителей сопротивления заземления - токовых клещей

С.А6410,С.А6412, С.А6415
