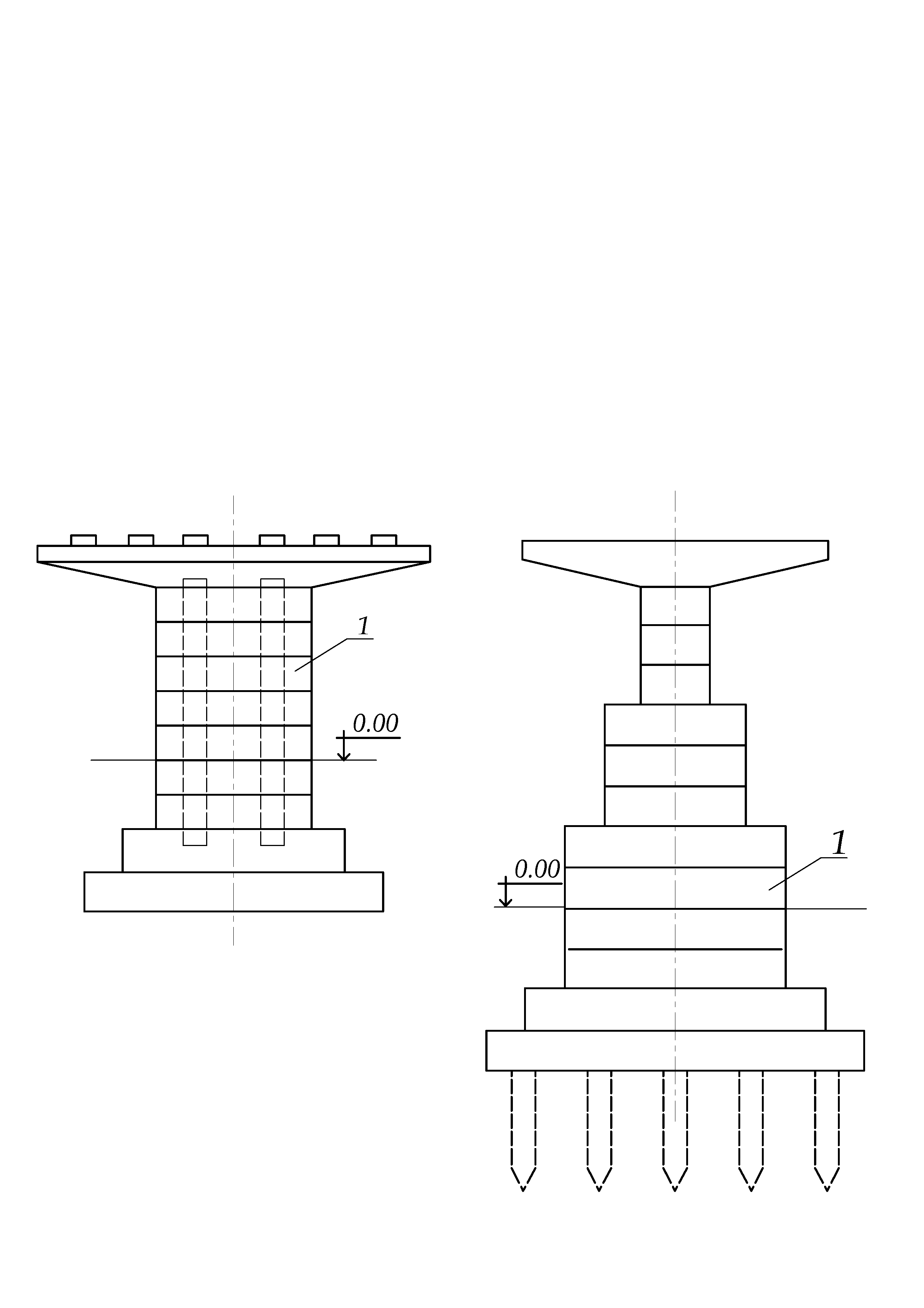

Збірні і збірно-монолітні масивні опори
1 – збірні блоки
2 – фундамент

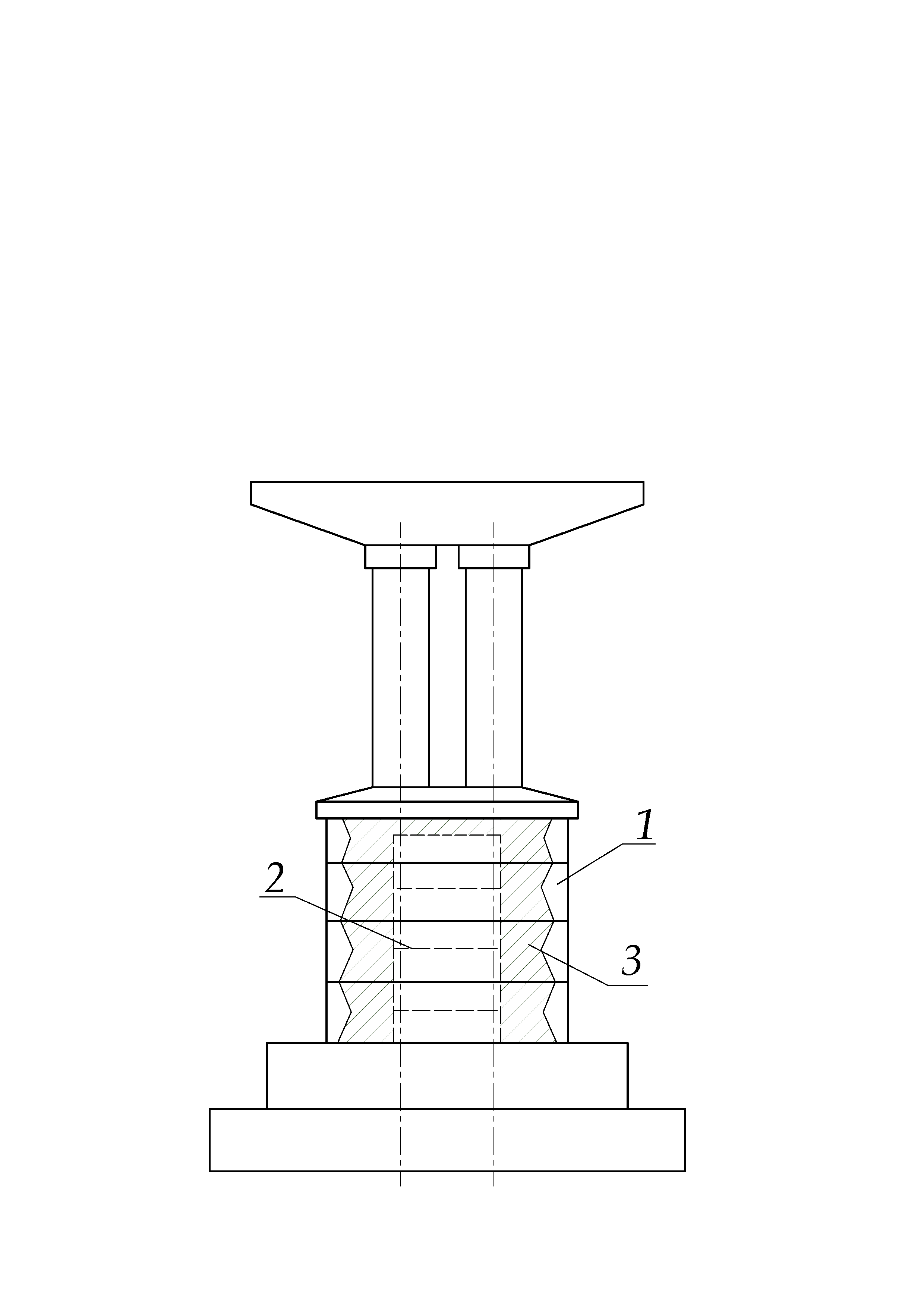

1 – залізобетонні блоки
2 – бетонні блоки з бетону низької марки
3 – бетонні замонолічування

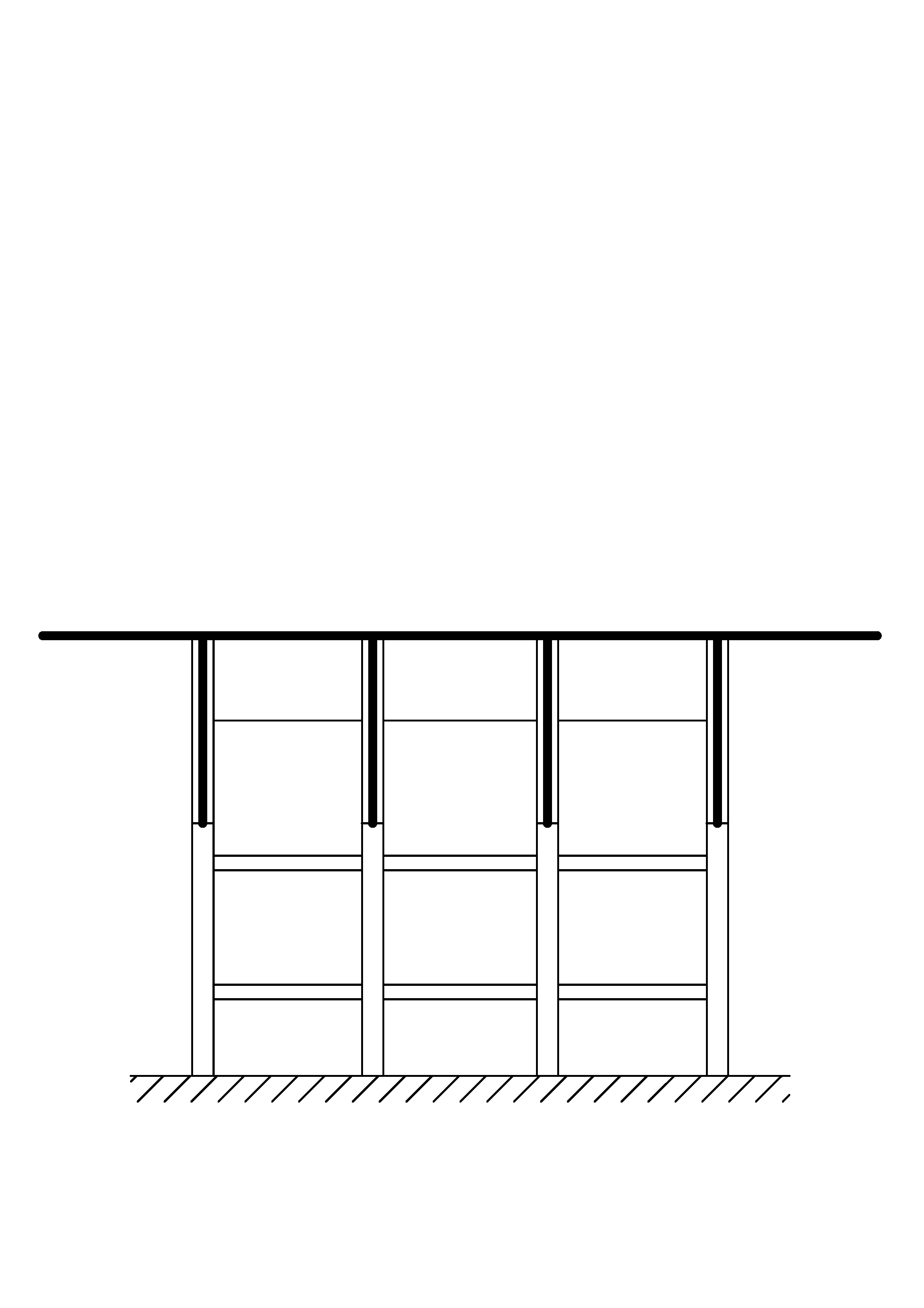

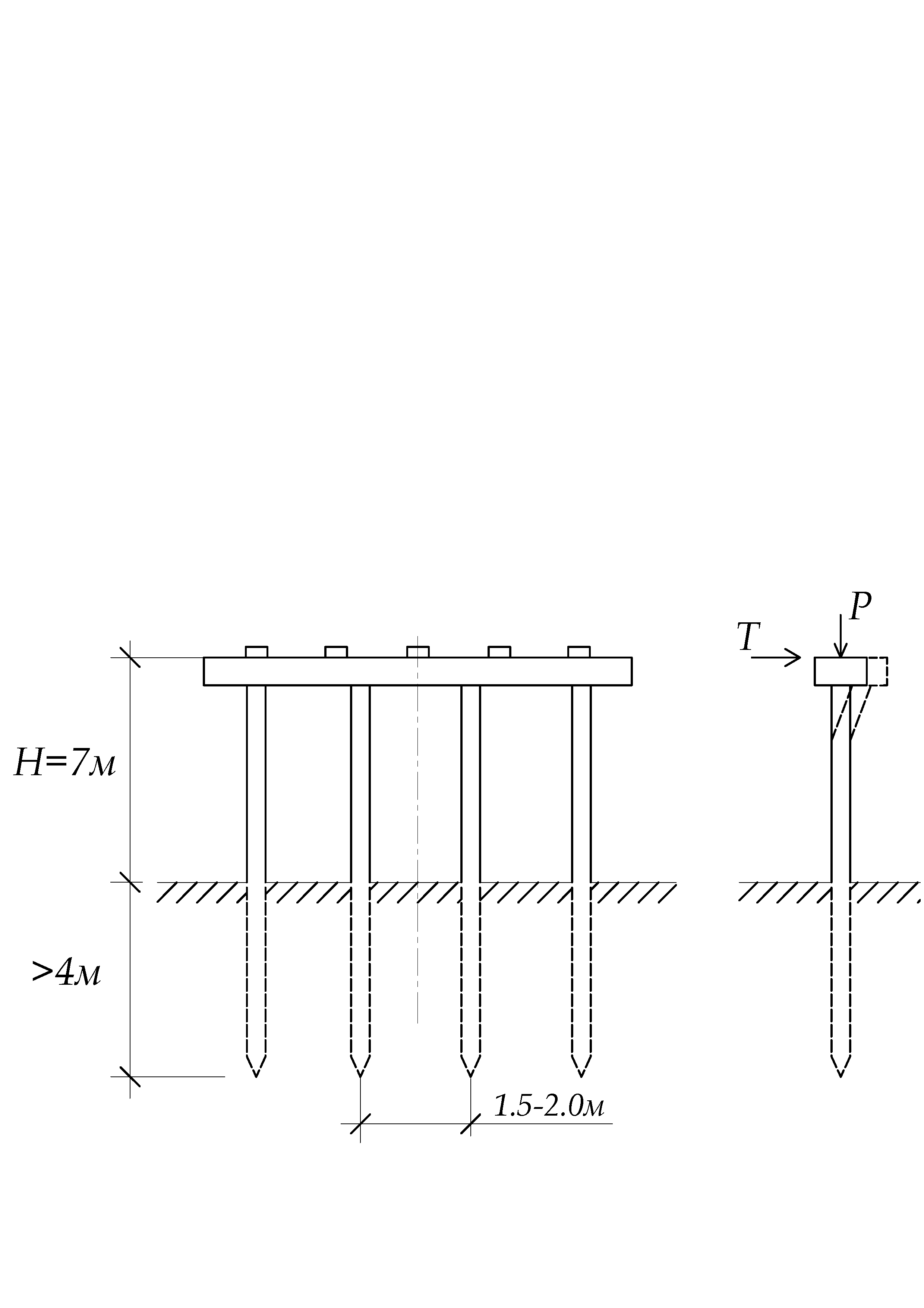

Гнучкі проміжні опори на забивних палях
а) однорядні
б) дворядні
а)
б)
Ранні залізобетонні мости
Це мости, в яких конструкція прольотної будови …….. зв’язана з опорами.

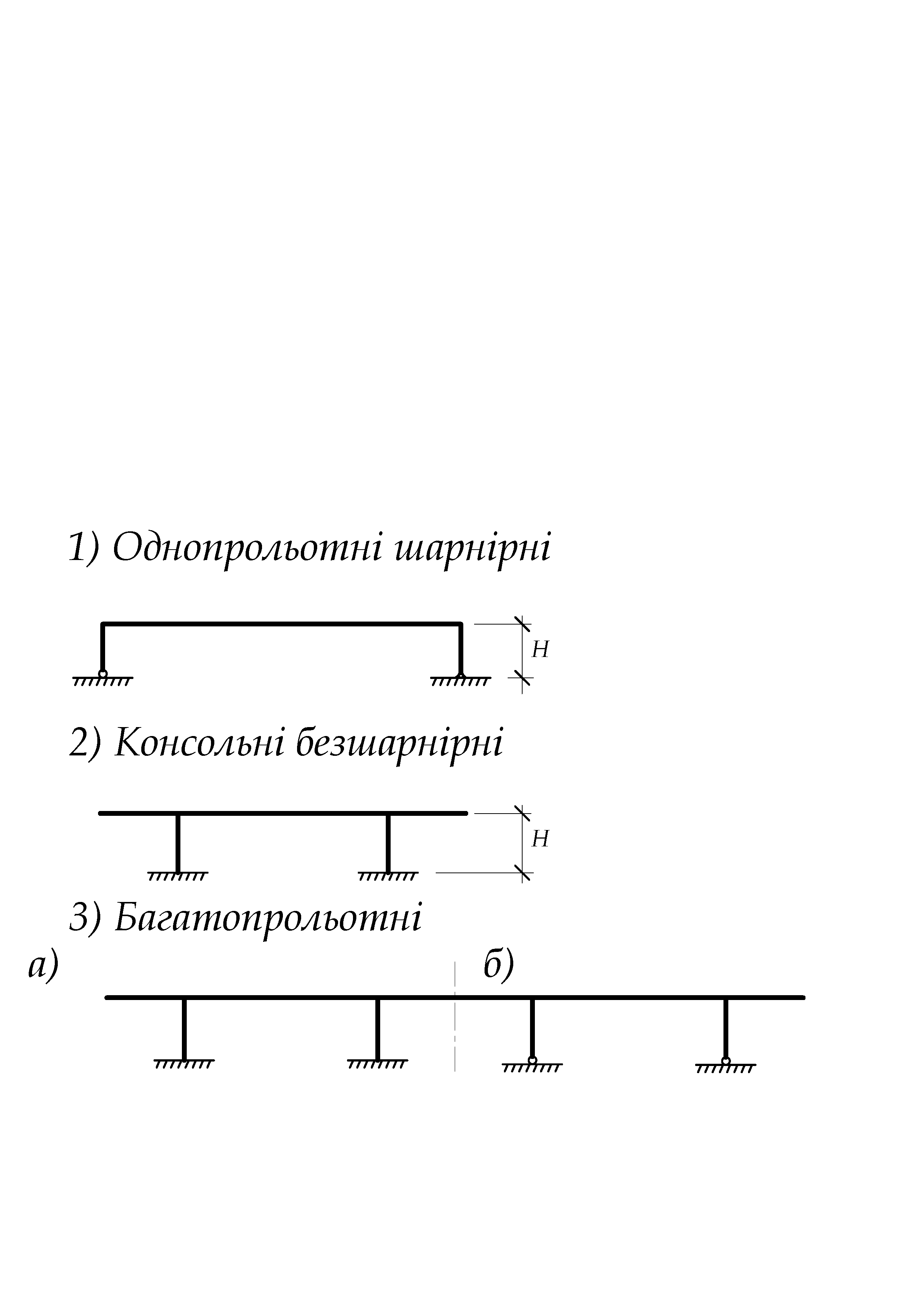

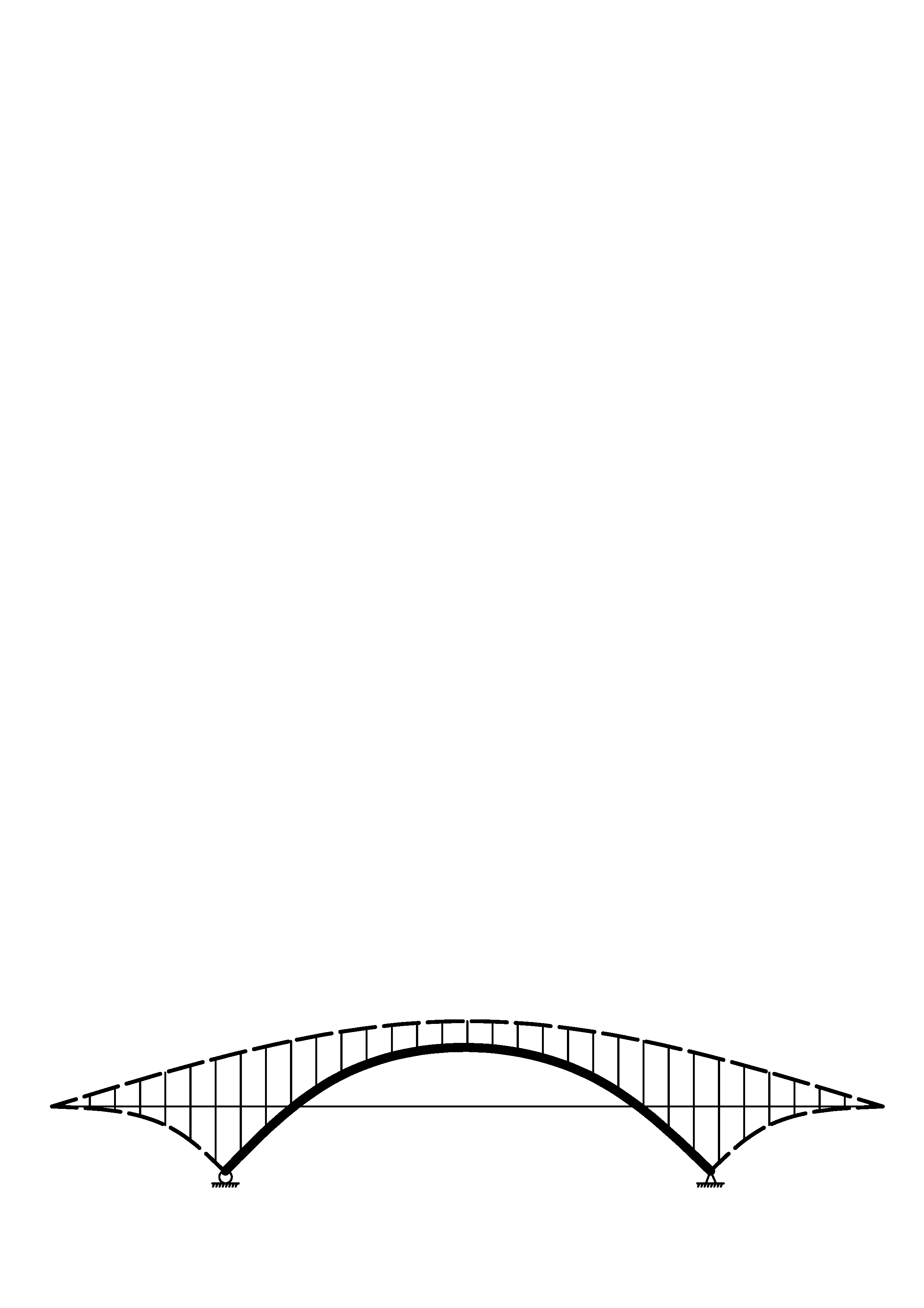

Статичні схеми
Застосовують одно і багатопрольотні статичні схеми, шарнірні і безшарнірні.

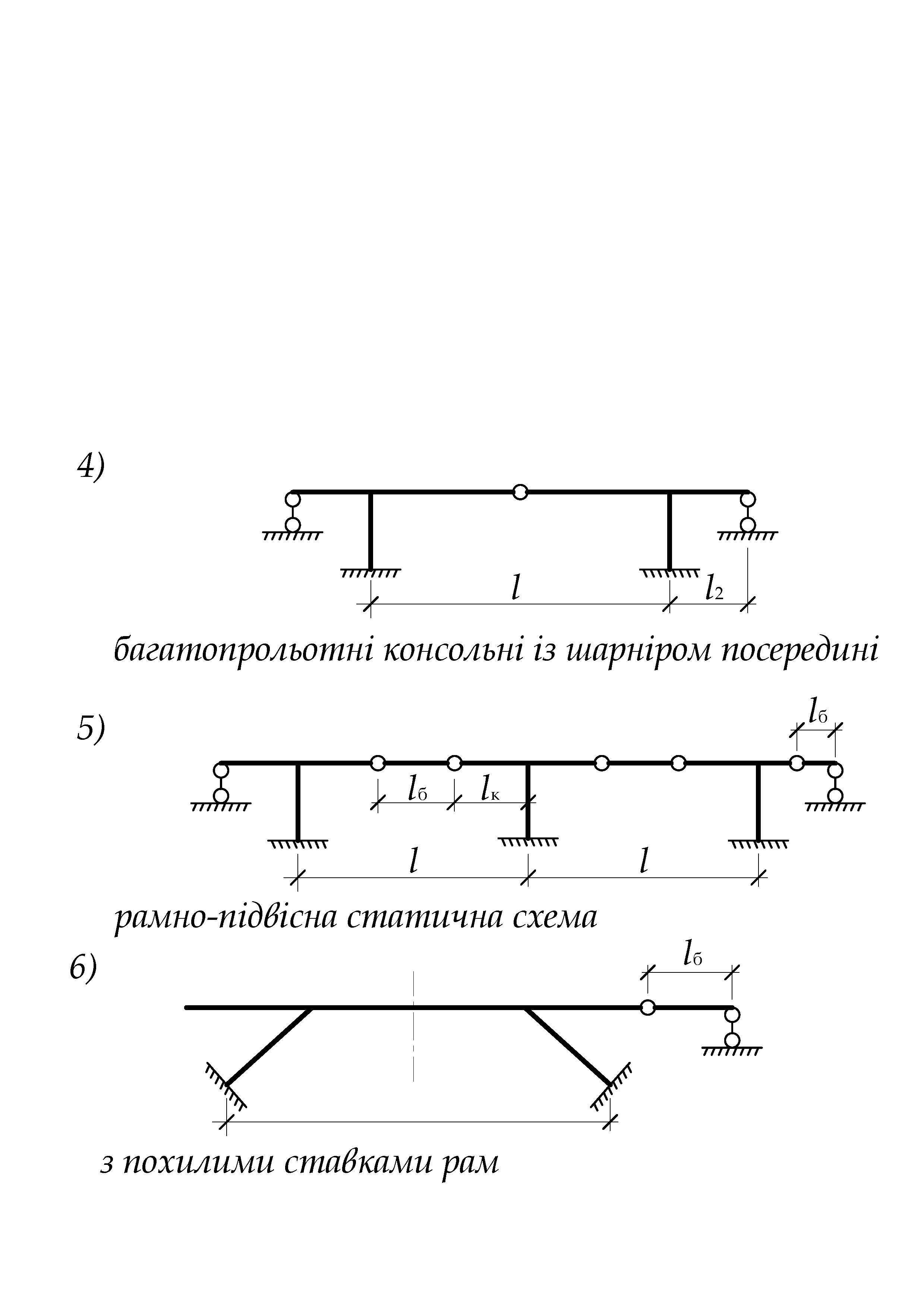

1, 2, 3 застосовувались рраніше в монолітних рамних мостах при невеликих …..В сучасних мостах найбільш широко застосовуються 4, 5, 6 статичні схеми в конструкціях з попередньо-напруженою арматурою.
Рамні мости із звичайною арматурою.
Являють собою ребристі конструкції прольотних будов …… зв’язаних з колонами крайніх і проміжних опор.
Рамні мости з попередньо-напруженою арматурою
Застосовуються для мостів середніх і великих прольотів для 4, 5 і 6 статичних схем.
Застосовують спеціальні методи: навісного бетонування і навісного монтажу.

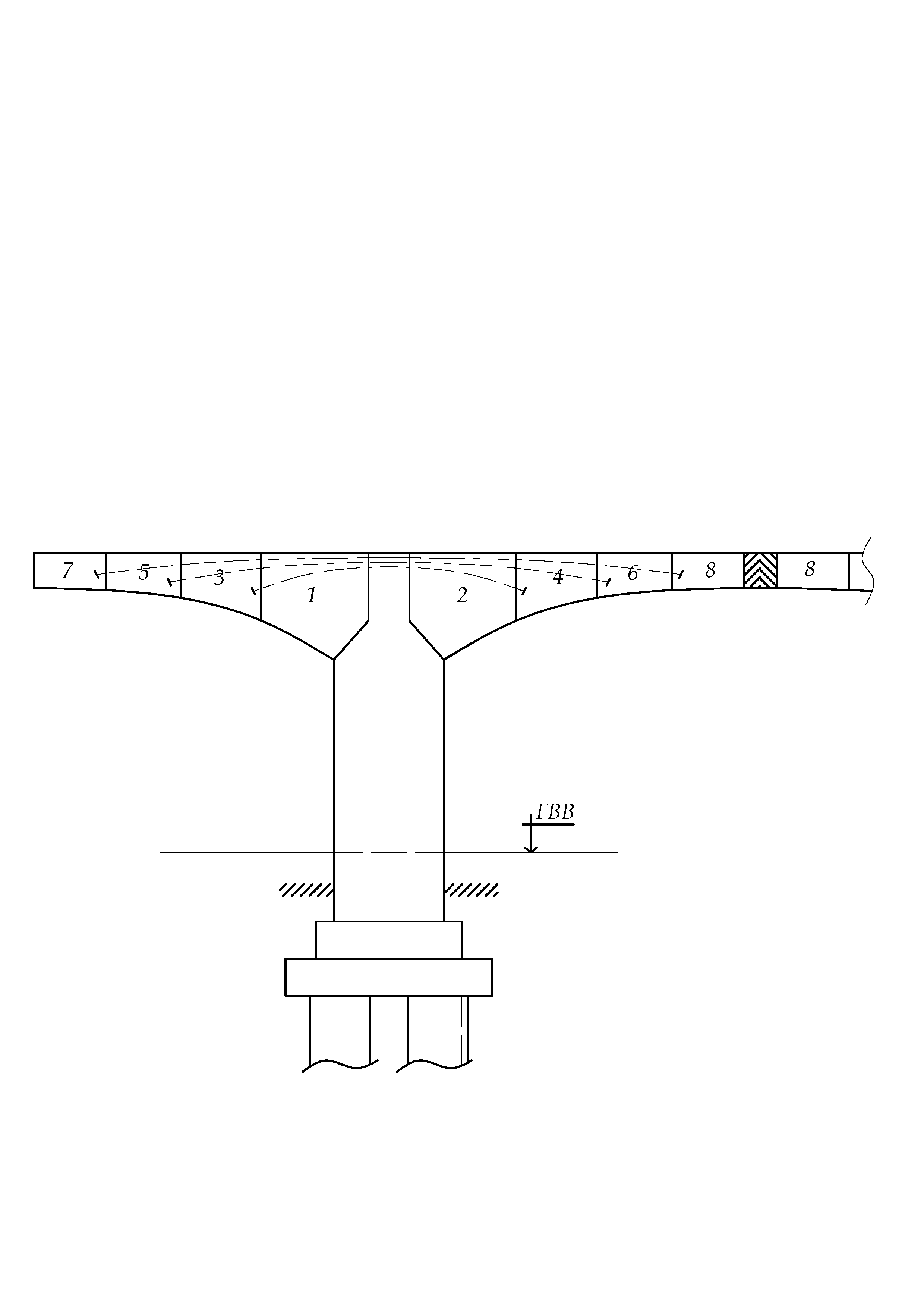

1) прольотна будова рамних мостів бетонується, або монтажується навісним способом секціями або блоками одночасно і симетрично від опор в дві сторони.

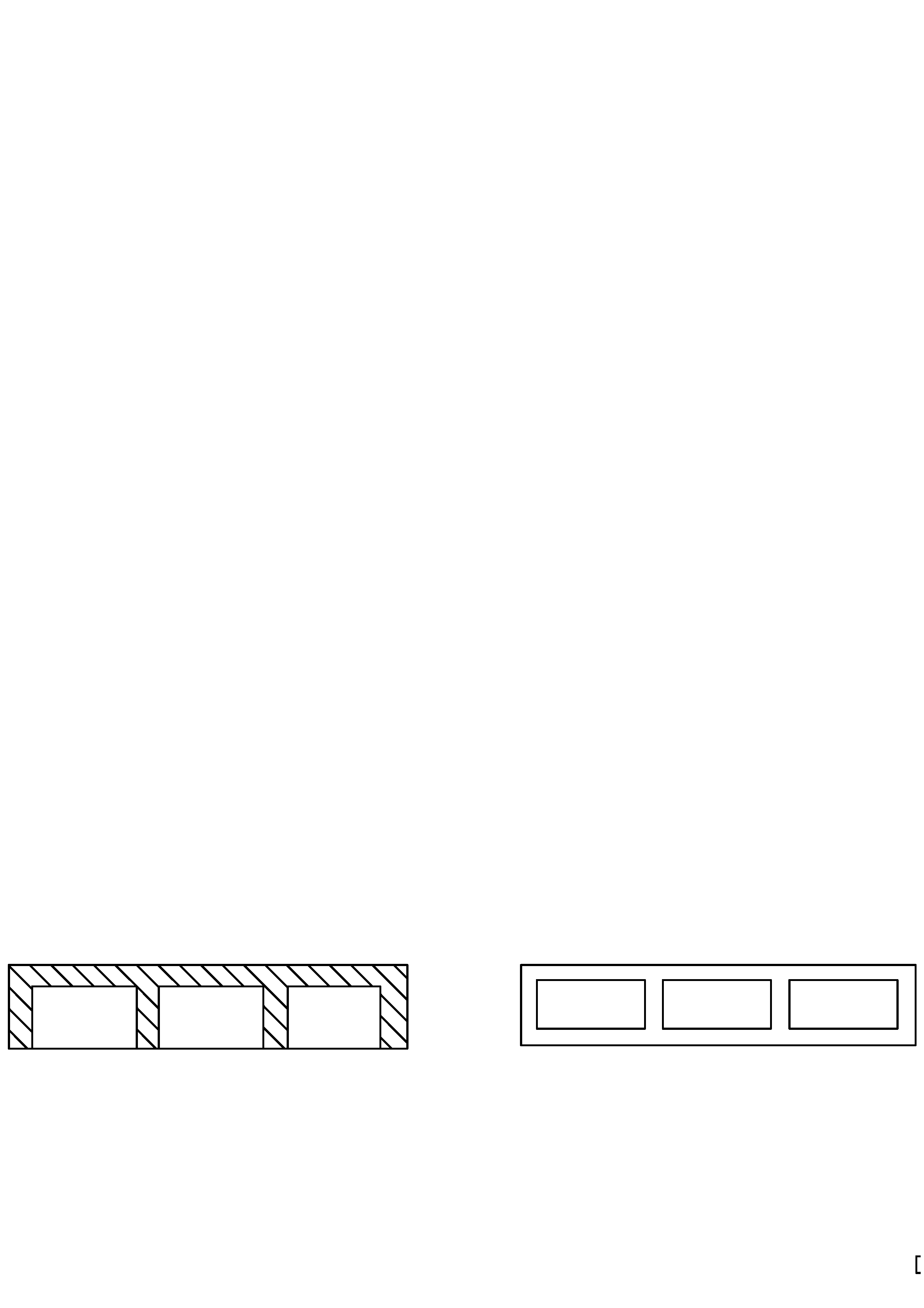

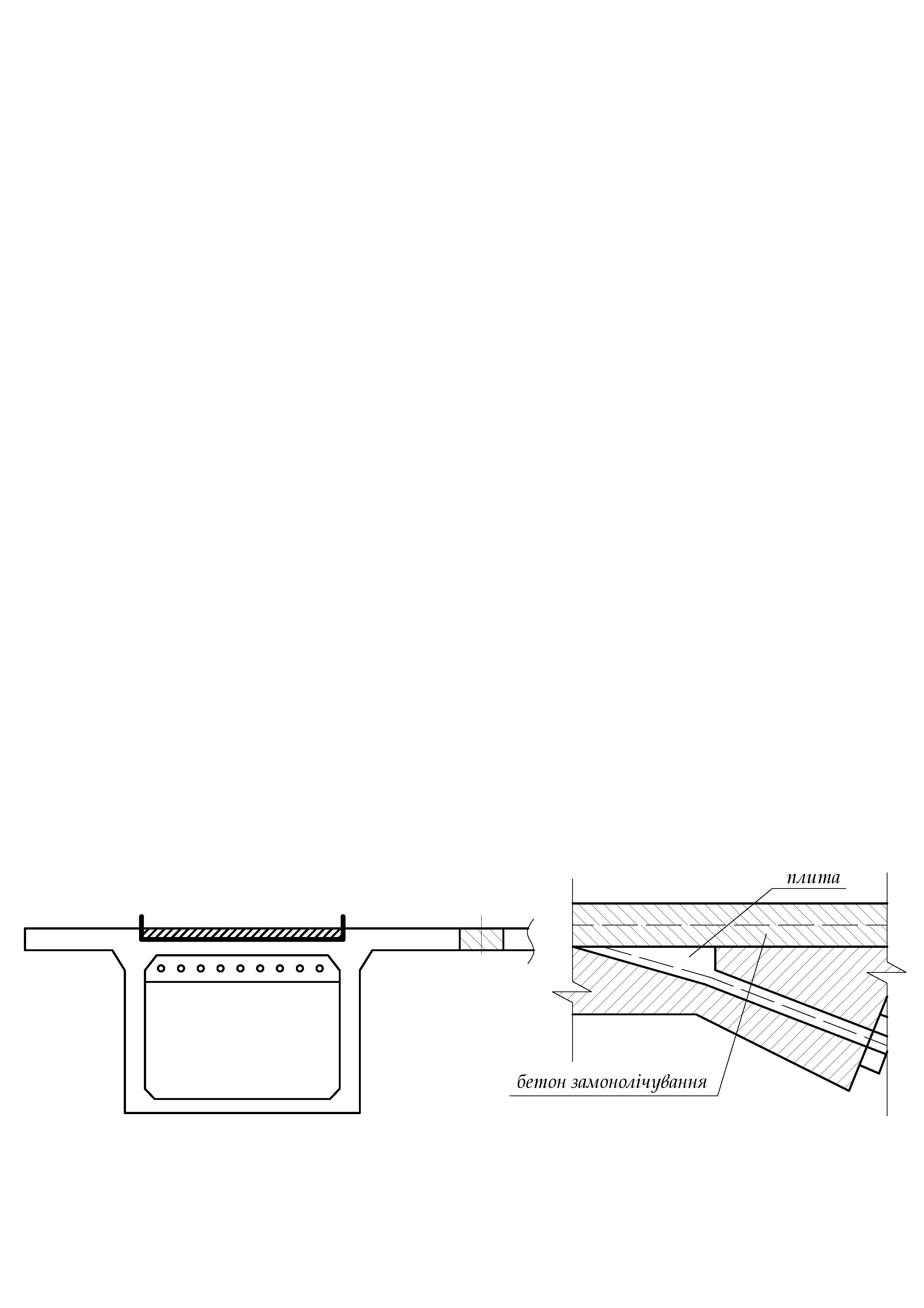

Поперечні перетини
В основному коробчатої форми.
Підвісні прольоти
Арочні залізобетонні мости
Арки виконуються у вигляді суцільних склепінь, ребристих або окремих арок прямокутного, двотаврового і коробчатого прогину.

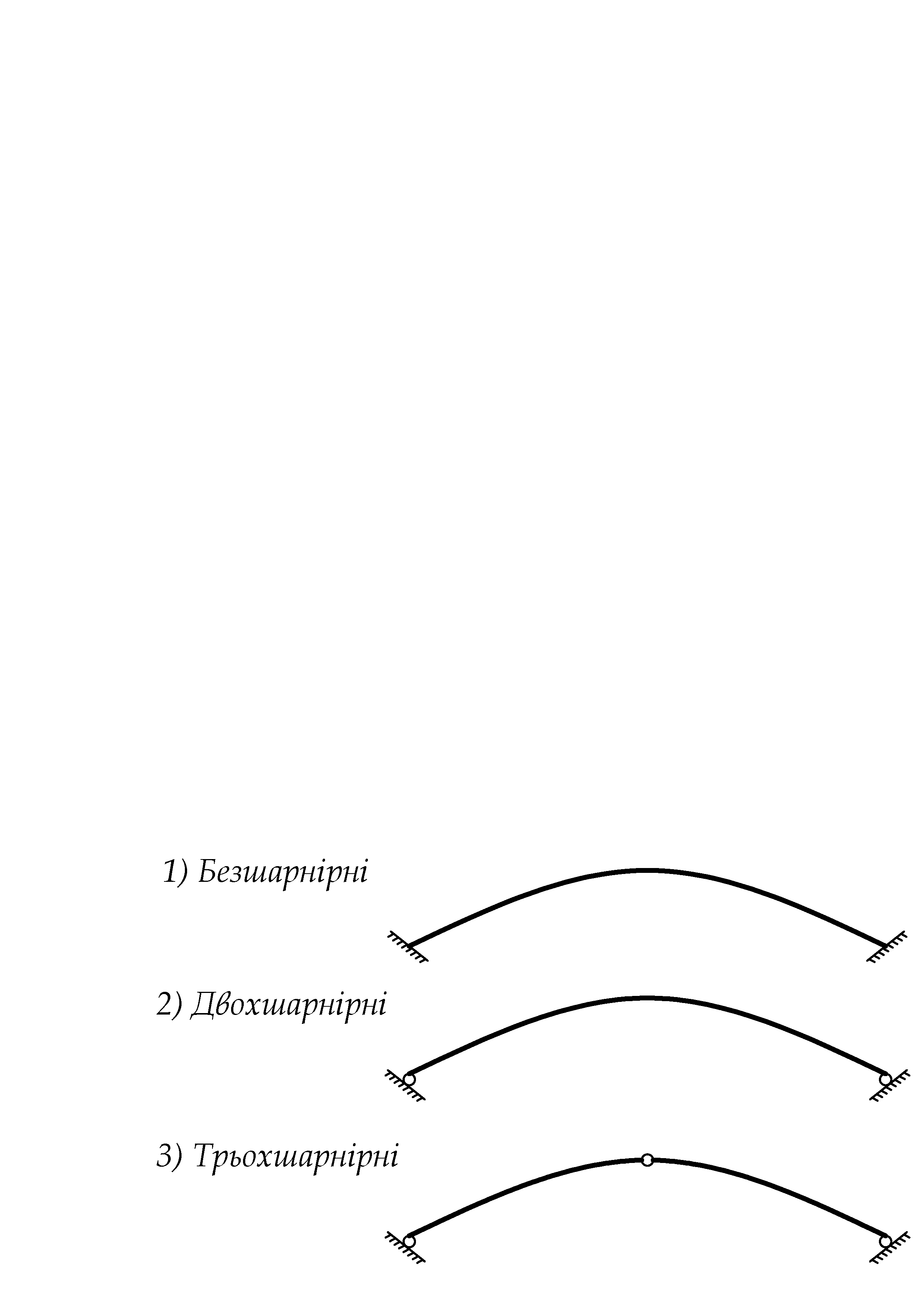

І. По статичній схемі класифікують на:
ІІ. Від рівня проїзду:
з їздою по верху
з їздою по низу
по середині

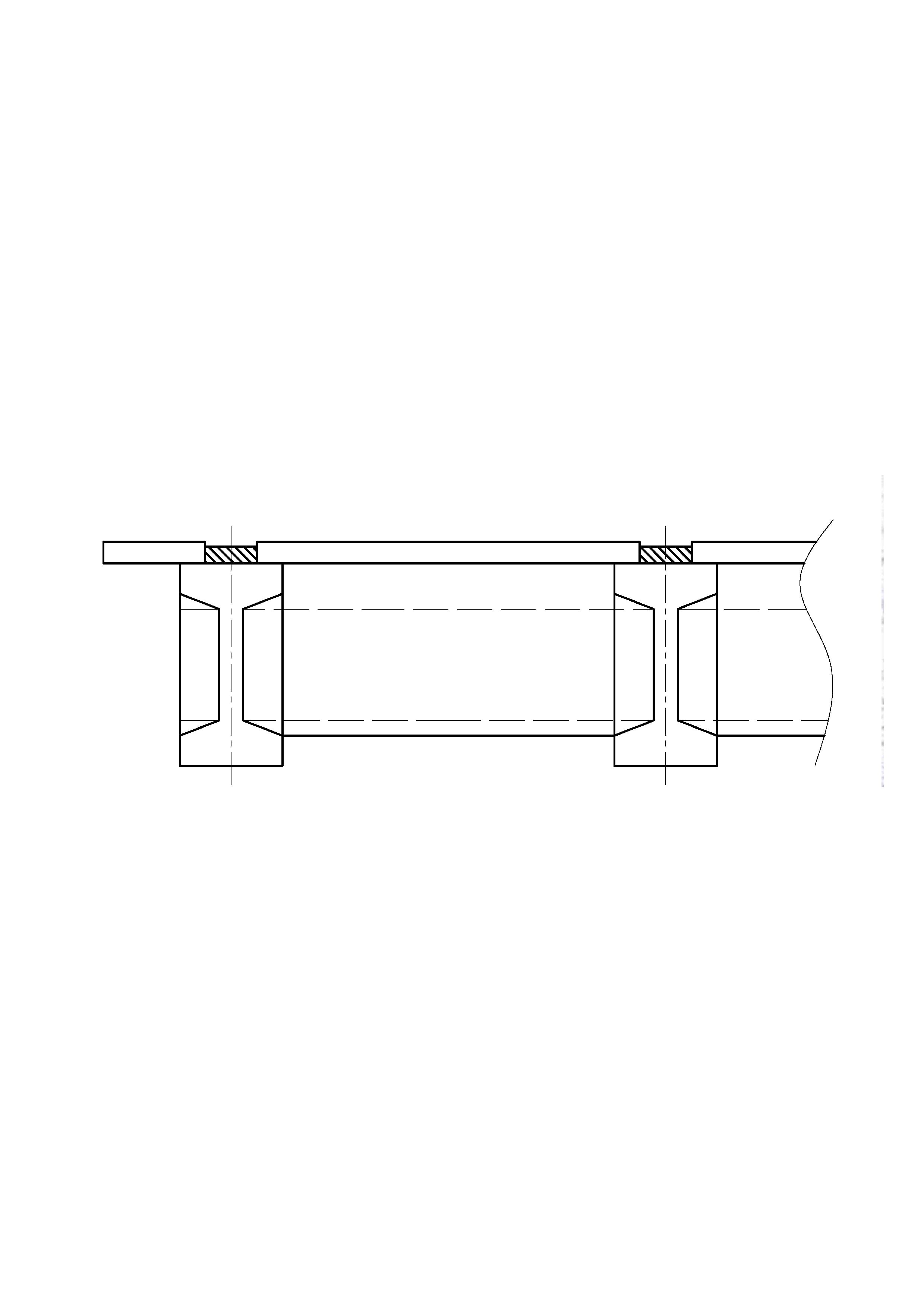

ІІІ. Виду конструкції арочної прольотної будови:
суцільними арками у вигляді плити
2) суцільними арками у вигляді ребристої конструкції
3) з роздільними арками

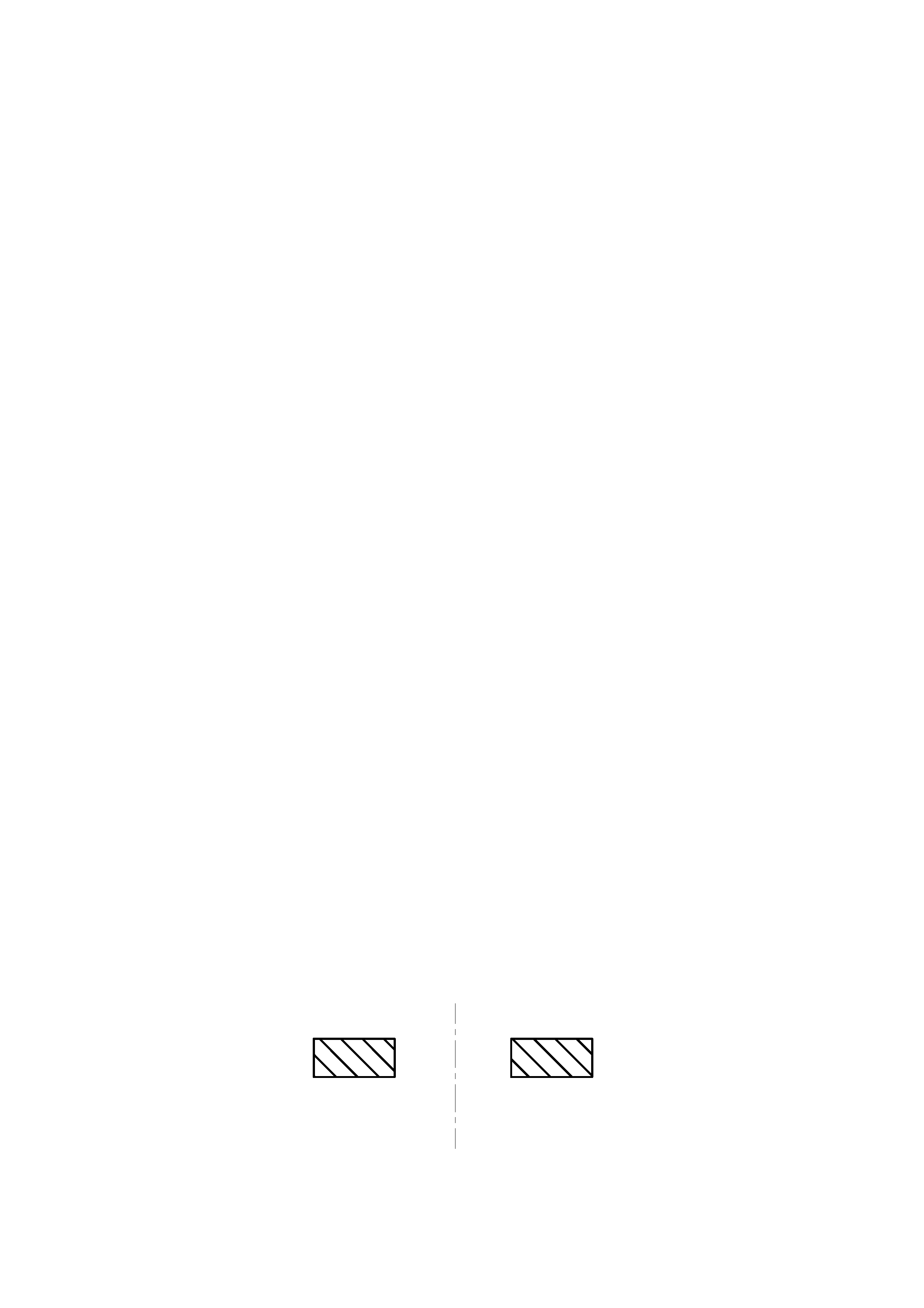

Дві опори прямокутної форми

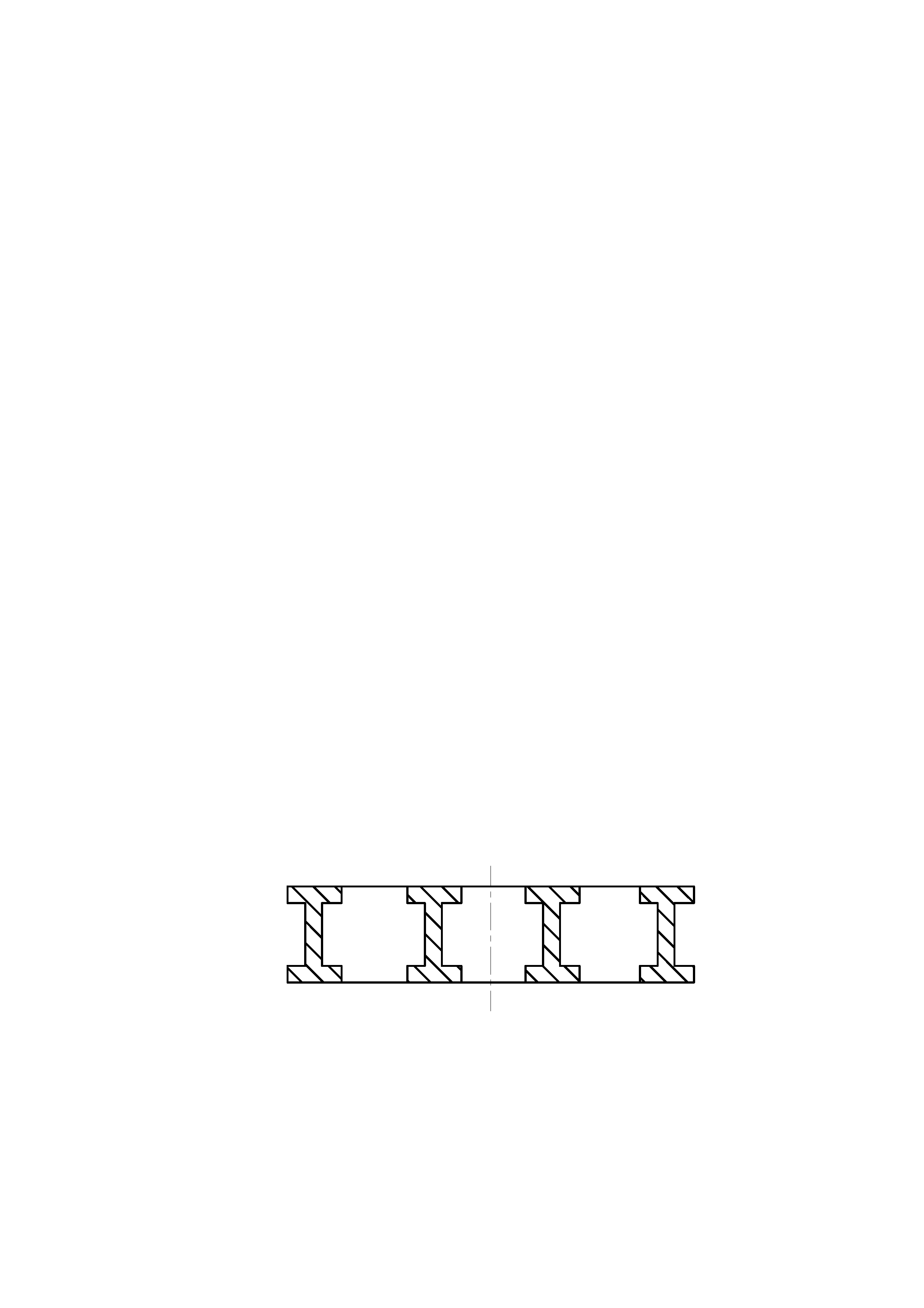

4) з роздільними арками двотаврової форми

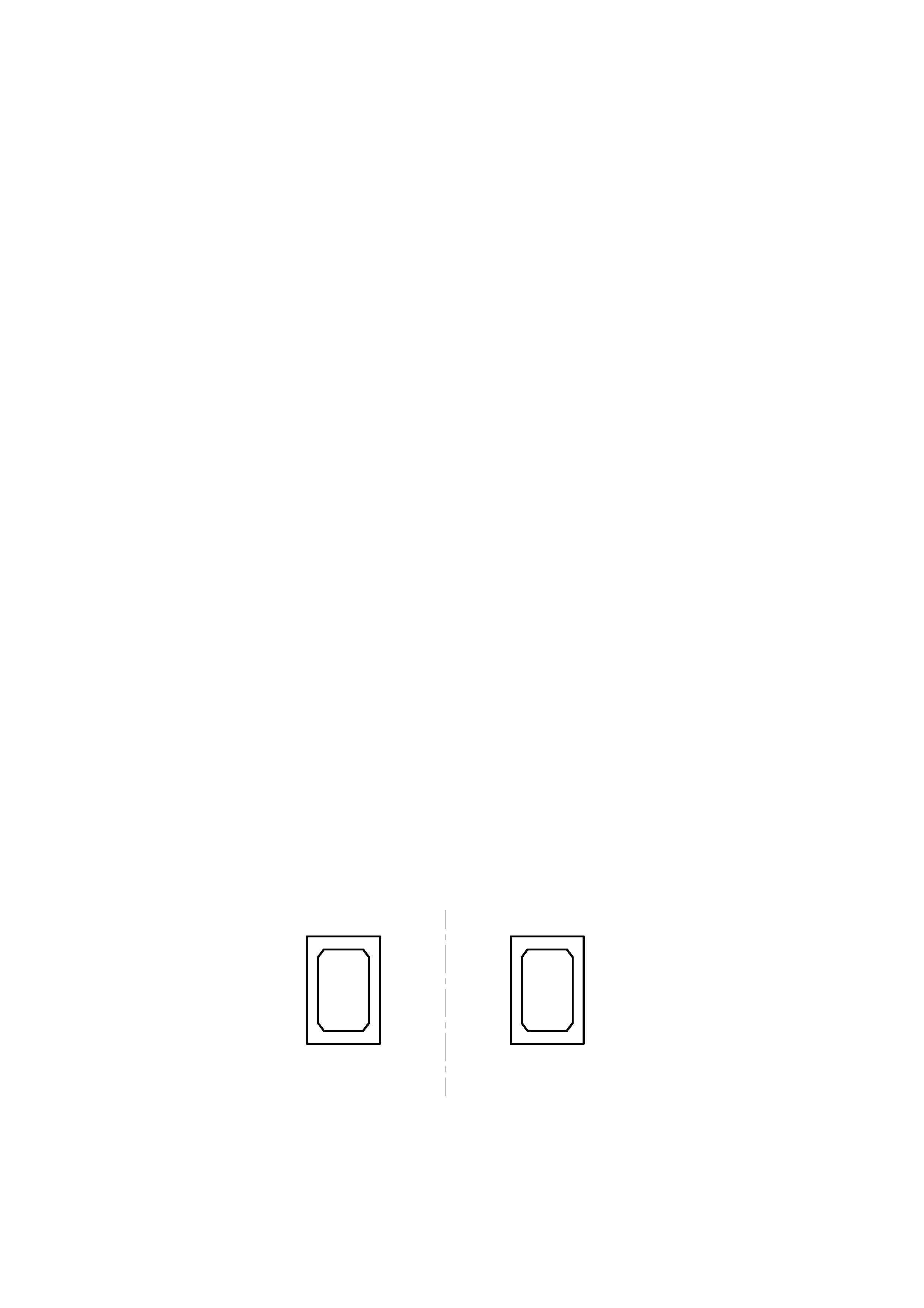

5) з роздільними арками коробчатої форми
Конструктивні схеми:

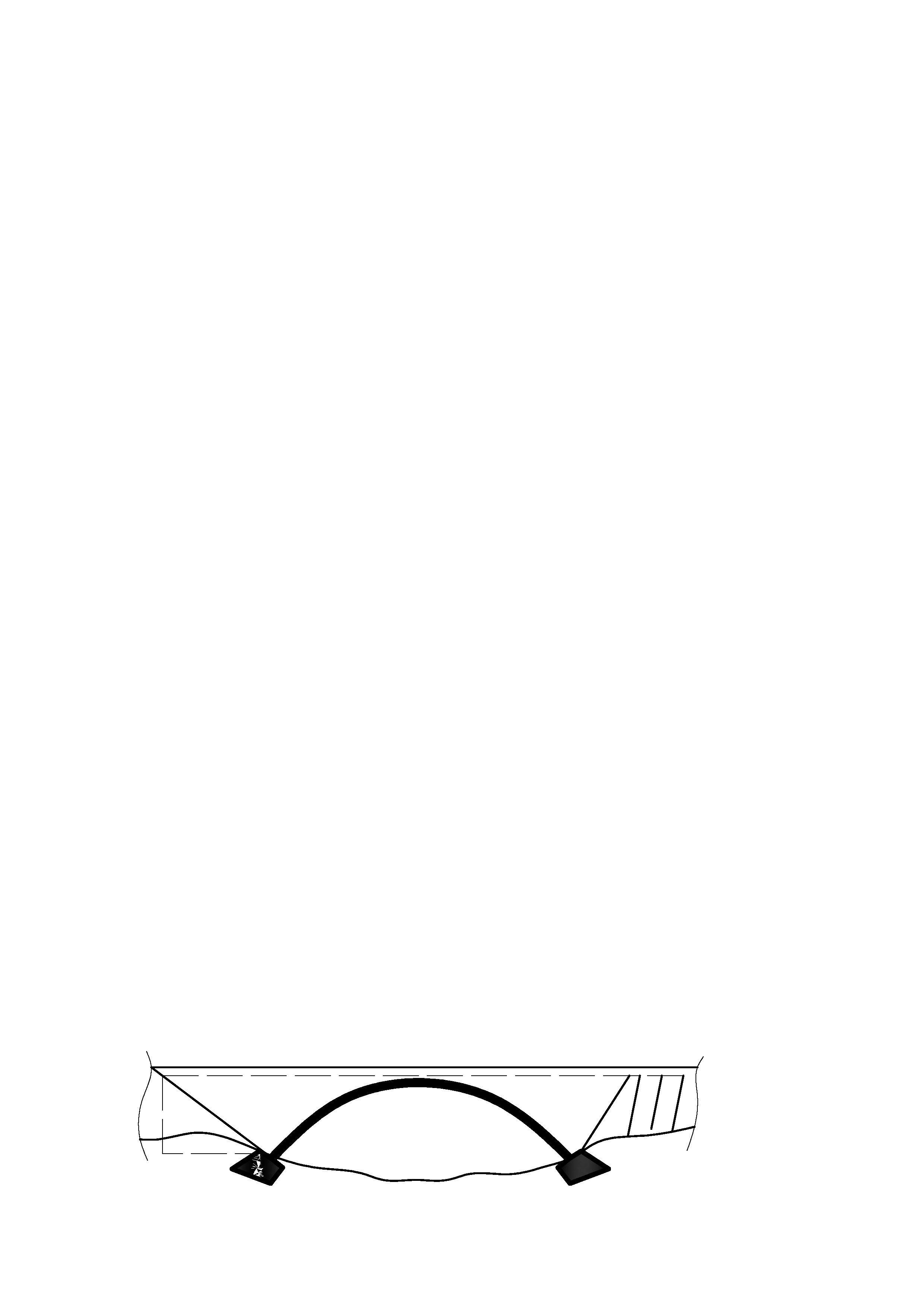

IV. Способи будівництва
1.

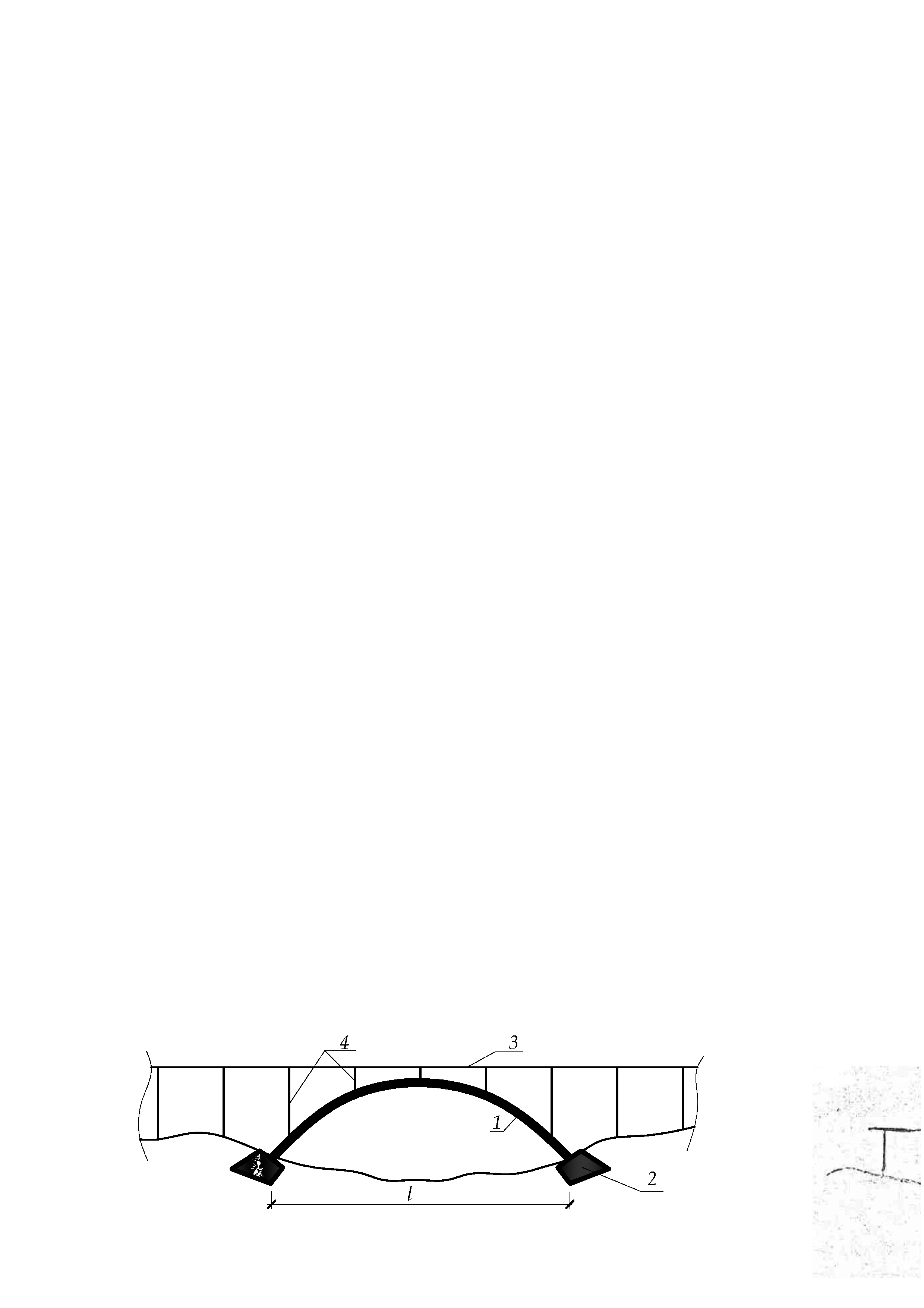

2.
1 – арка
2 – фундамент
3 – проїзджа частина
4 – стойки

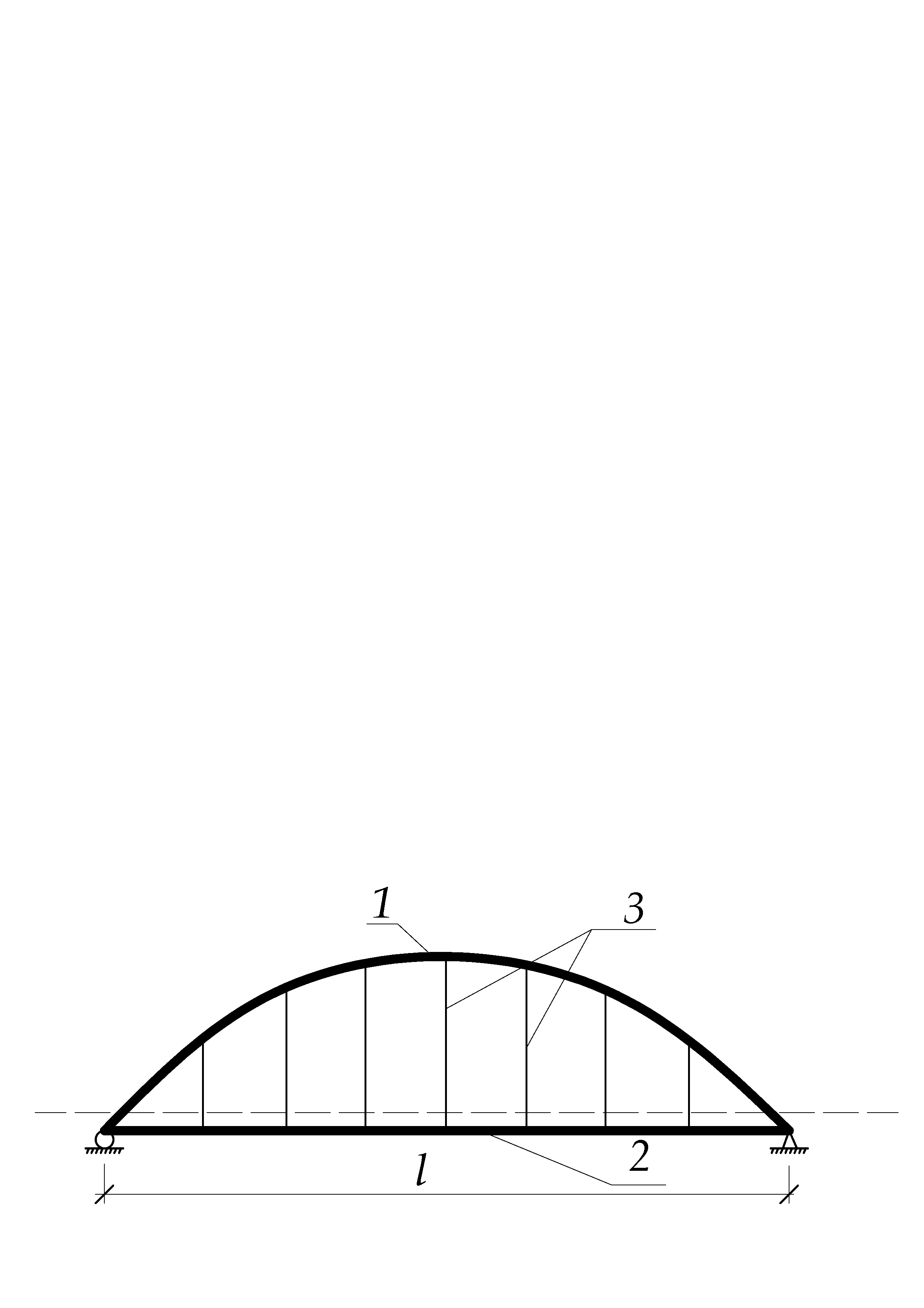

3.
1 – арка
2 – затяжка
3 – підвіски
4. з їздою по середині
В 1 схемі застосовують 1 і 2 тип попереднього перетину.
В 2 схемі застосовують всі типи попередніх перетинів.
В 3 схемі застосовують тип 3 або 5.
В 4 схемі з їздою по середині застосовують перетин з двома арками прямокутного, коробчатого або двотаврового перетину.
Методи будівництва (способи)
Арочні мости монолітної конструкції будують на суцільних риштуваннях, які можуть бути виконані дерев’яними або металевими. Арочні мости збірної конструкції монтують з окремих блоків або із ……. Як правило з’єднують замонолічування ……. з випусками арматури.
При будівництві необхідно враховувати вплив на їх напружено-деформований стан 3 факторів:
осадка риштувань
усадку бетону
коливання температури
Для того, щоб уникнути додаткових напружень застосовують секційне бетонування або замонолічування арочних мостів.
Приклади конструкцій – досягнення:
Перший великий арочний міст l=100м побудований в Римі в 1899 р. (Геннебік).
В 1937 р. в Ленінграді по проекту Передерія l=101м через Неву – Володарського.
Через Дніпро в Запоріжжі в 1951 р. l=228м по схемі 2 – 1952 р.
З їздою по середині через р. Москву l=105м в ……….
Через р. Єнісей в Красноярську l=150м………………………..
Міст-метро через р. Дніпро в Києві l=116м, 8-ми прольотний
40,7+80,3+98,5+116,9+116,9+98,6+80,3+39,6
В Швейцарії l=181м (Стокгольм).
В Австралії l=305м
Міст Моньє-арки l=16м, b=4м (1873 р.)
Міст …….. l=17м (1891 р.)
Міст Тульч М. l=11м (1894 р., Львів)

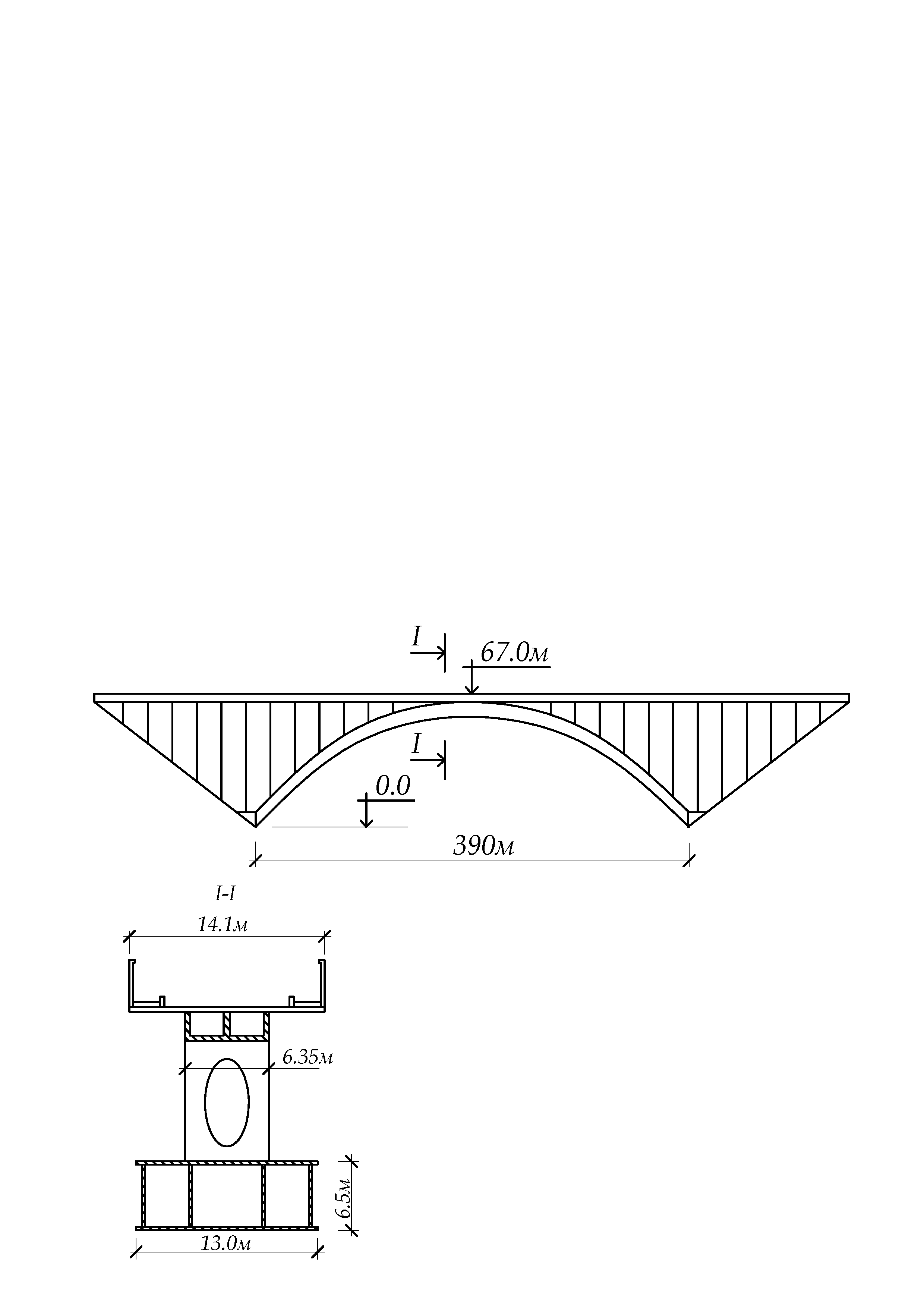

Міст Югославін 390м арка.
