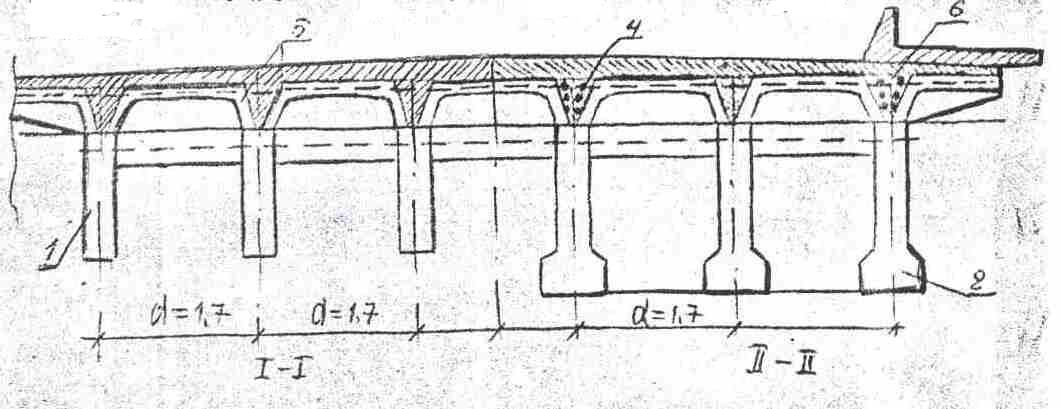

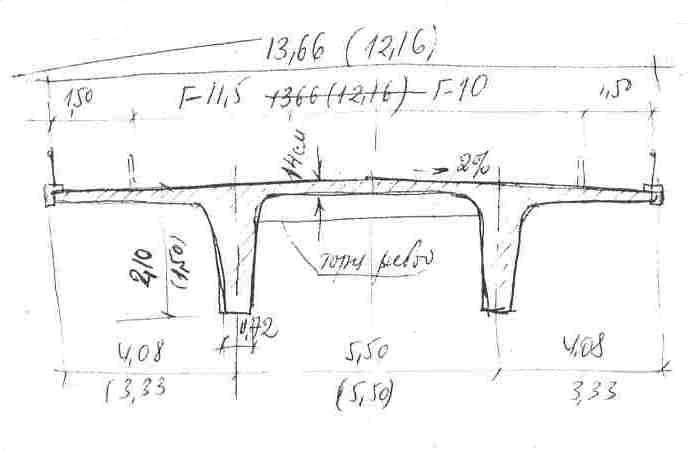

Збірно-монолітні поперечні перетини

Складаються з балок прямокутної форми і ребристих плит

6 – бетон замонолічування

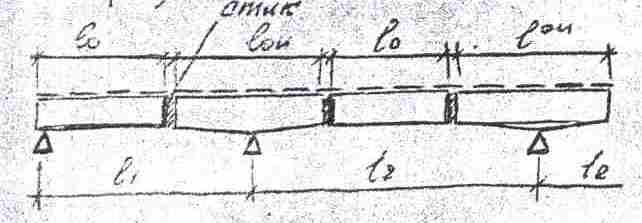

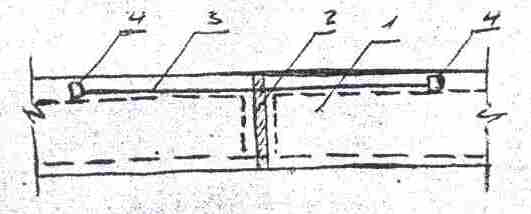

Стики багатопрольотних нерозрізних мостів.

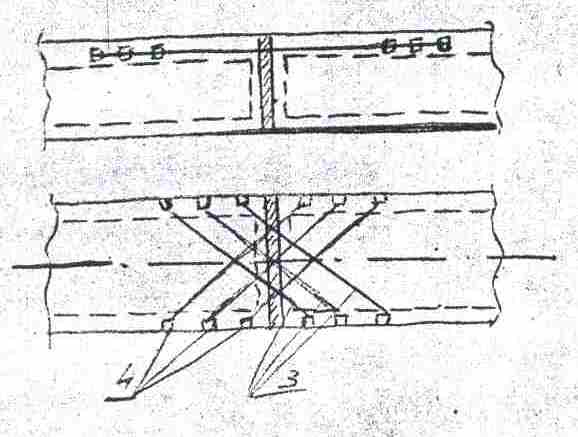

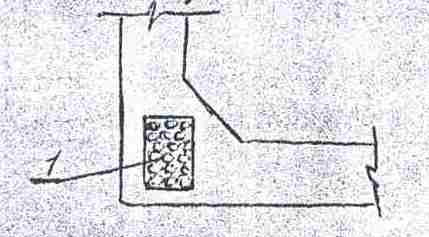

Попередньо-напружена арматура в стиках може розміщуватись:

1. горизонтально прямолінійно

2. горизонтально під кутом до осі балок

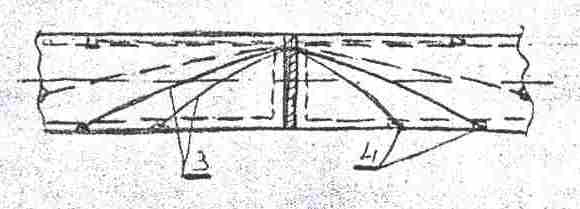

3. з відгинами у вертикальному напрямку.

1.

1 –

2 –

3 –

4 – анкери

2.

3.

Мости системи Баура-Леонгардта

Це багатопрольотні нерозрізні або консольні мости монолітної конструкції з натягом арматури на бетон.

2 – натяжний анкерний блок

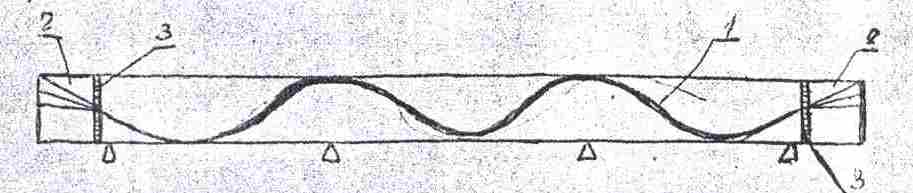

1 – арматура

3 – гідравлічний домкрат

Мости великих прольотів

1) р. Десенка (Московський міст м. Київ)

51+10x63+51м

2) р. Дністер

33+5х43+33

42+8х63+42

0,83 р. Ірпень

15+4х18+15 11 плит

Шляхопроводи 16+18+15

Шляхопроводи 15+2х18+15 14 плит

р. Лючка

15+18+15

0,75 р. Уж

18+8х24+18м 11 плит

р. Рось

15+4х18+15

6м надопорні вставки – головний прольот 24м з 18…..

Мости КАДУ з …………………………..

Плитно-ребристі конструкції

PRK

(21+nx33+21)

33+nx42+33

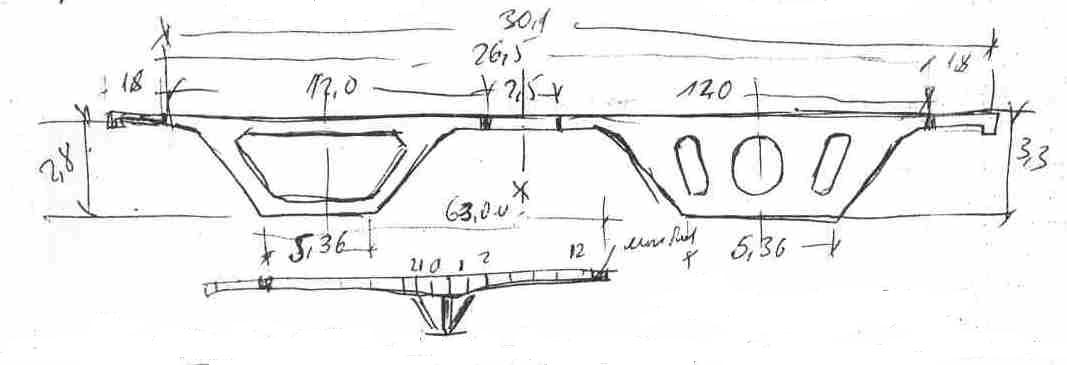

Коробчасті конструкції sk

33+nx42+33

Японія (міст Хамана)

Між островами в Тихому океані (США)

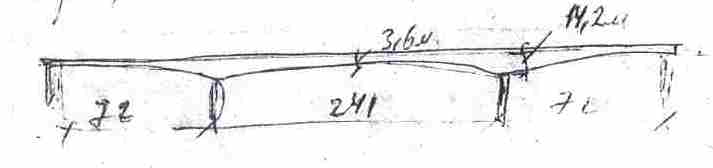

Довжина 387 м. 72+241+72м – одна коробка

………………………… ………..

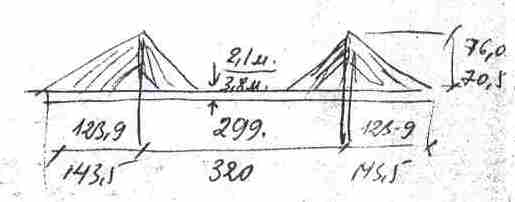

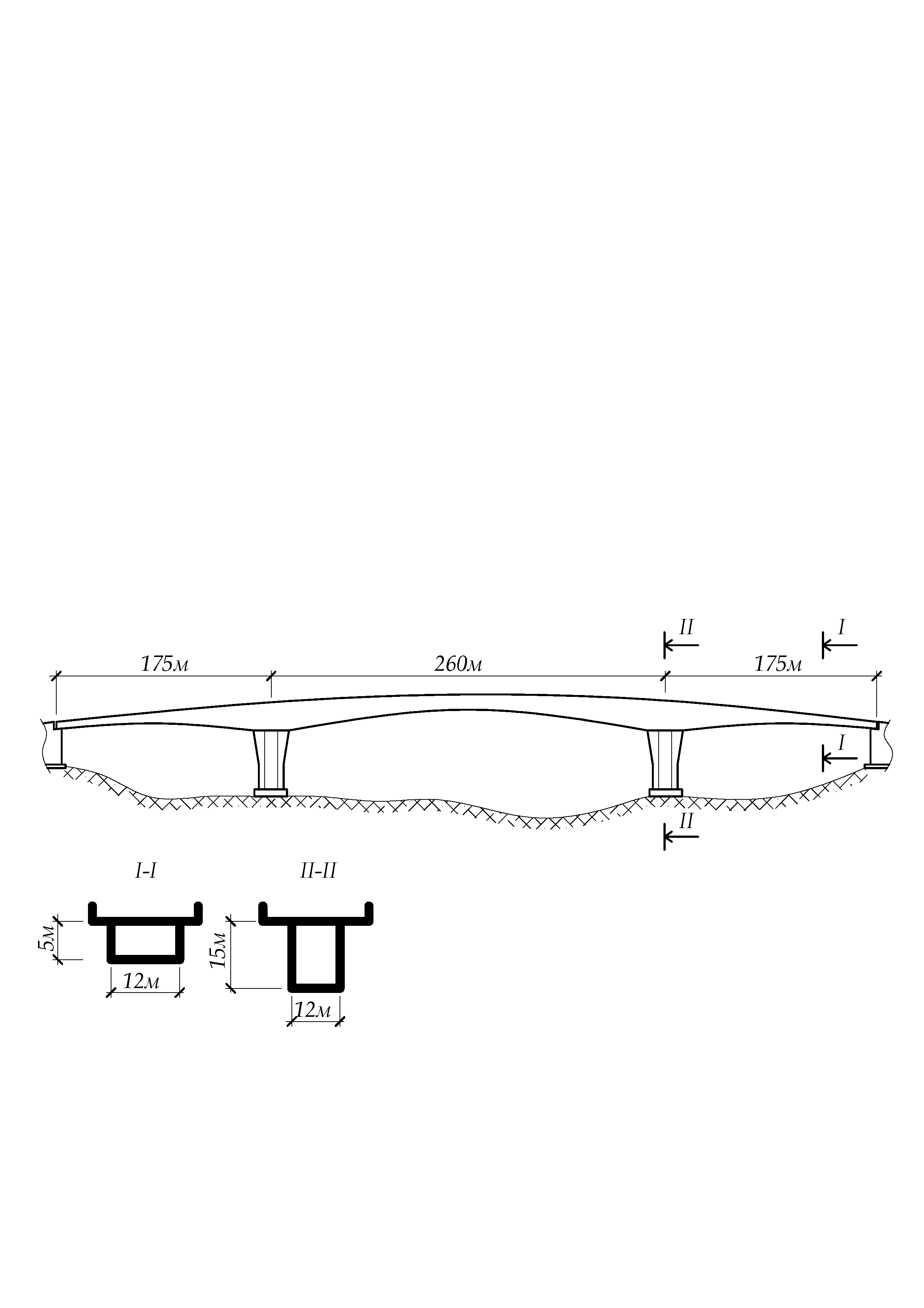

Вектові мости

1. США – 299м – середній проліт

2. Франція (р. Сена) – 320м …..

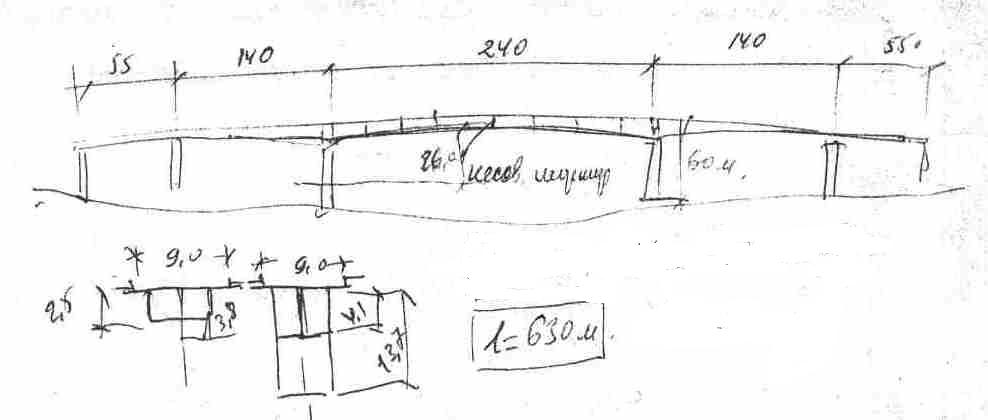

Балочний міст найбільшого прольоту (…………… Стокгольм)

В Австралії (м. Бріски з новим портом) – довжина 1700м …..

Опори і опорні частини залізобетонних балочних мостів

По розміщенню опори бувають:

• берегові (крайні)

• руслові або проміжні

Берегові опори служать для поєднання моста з підходами і сприймають боковий тиск грунту.

В залежності від конструкції:

- масивні

- полегщеного типу

- гнучкі

- стовбурові (стовпові).

Берегові (крайні) опори в залежності від конструкції поділяють на:

• масивні

• полегшеного типу

• гнучкі

• стовбурові

Масивні застосовуються:

а) обсипні

б) із зворотними стінками

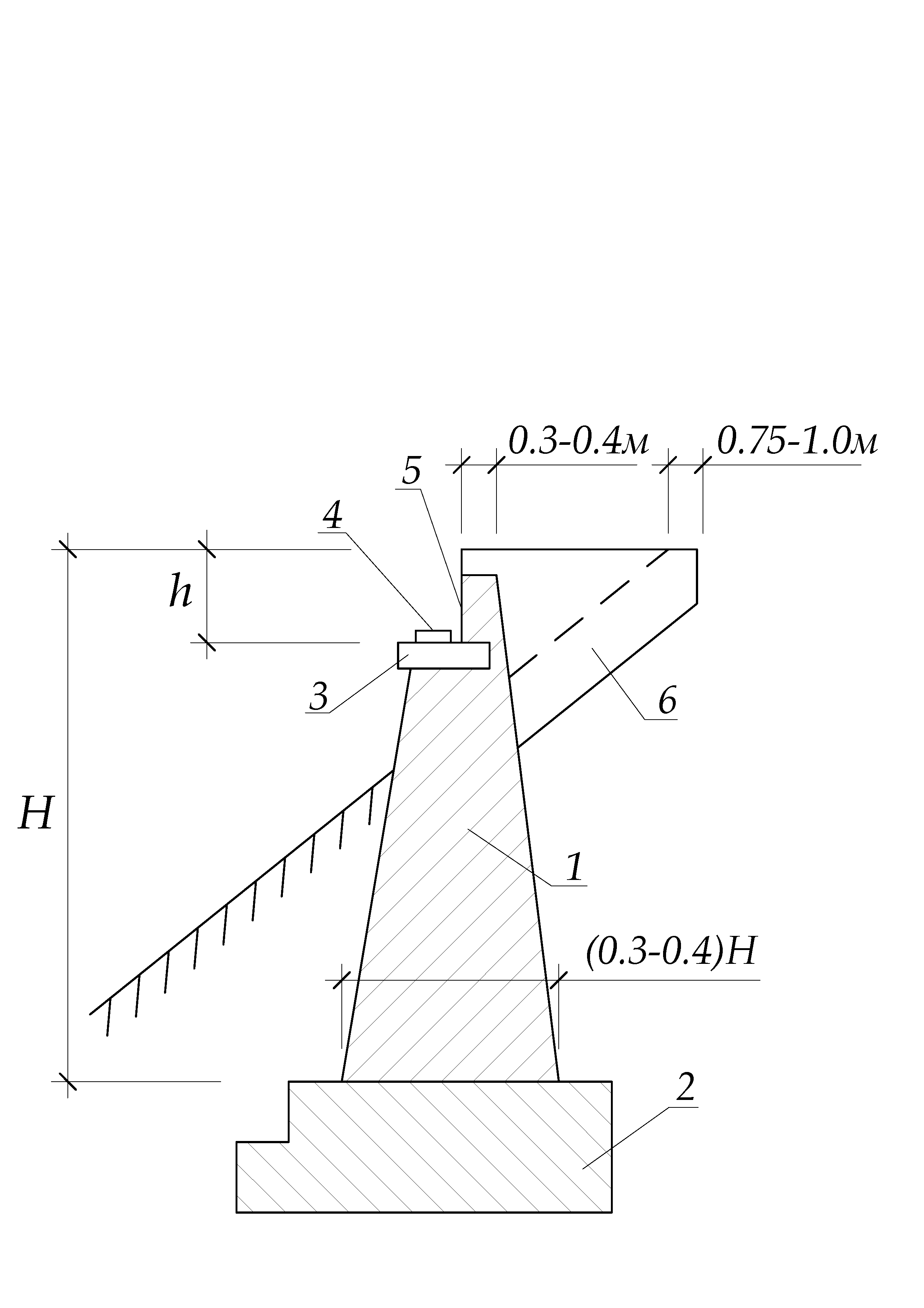

1 – тіло опори

2 – фундамент

3 – підфермова плита

4 – опорні частини

5 – шкафна стінка

6 – консольне крило

H=5,0-20,0м

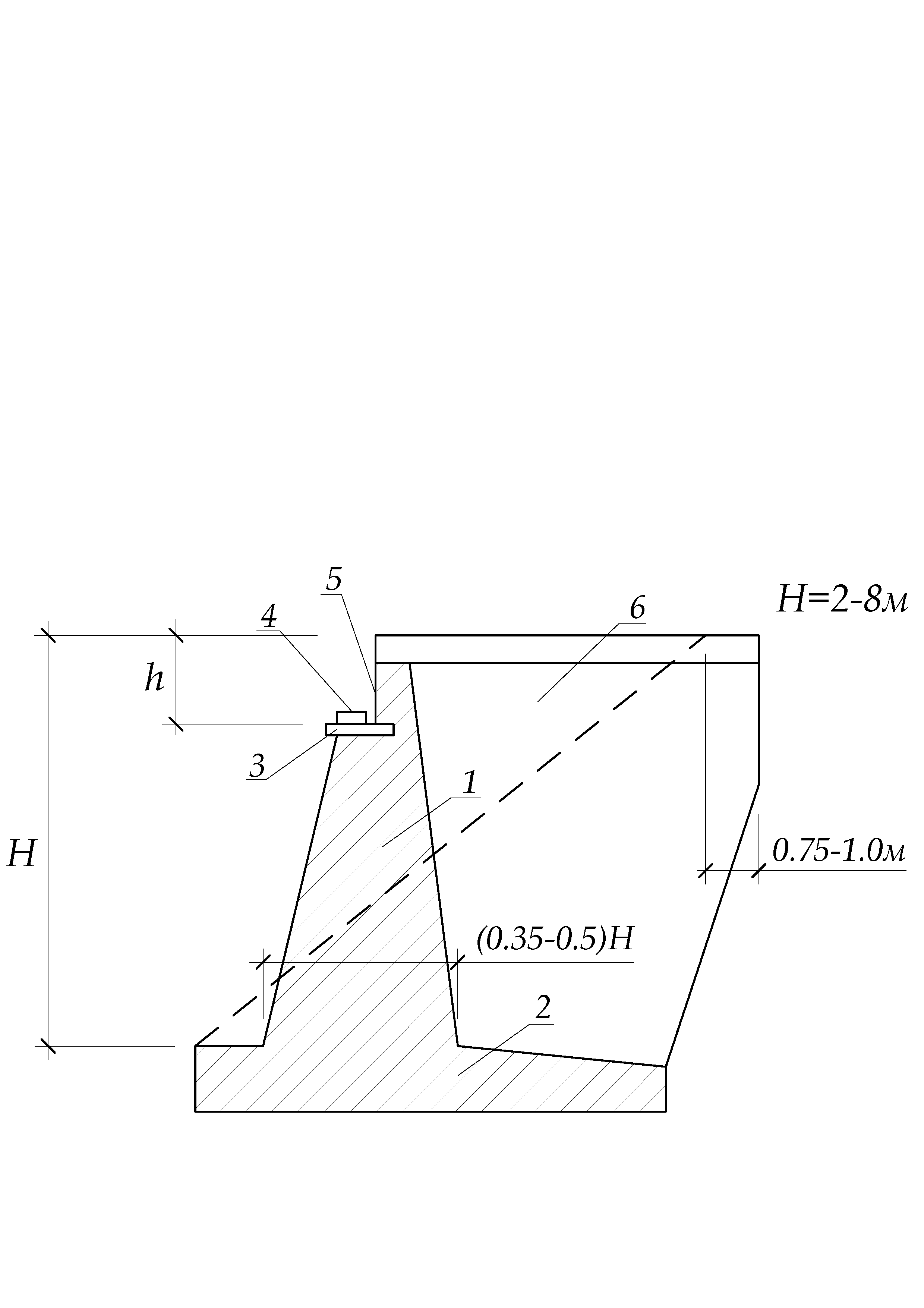

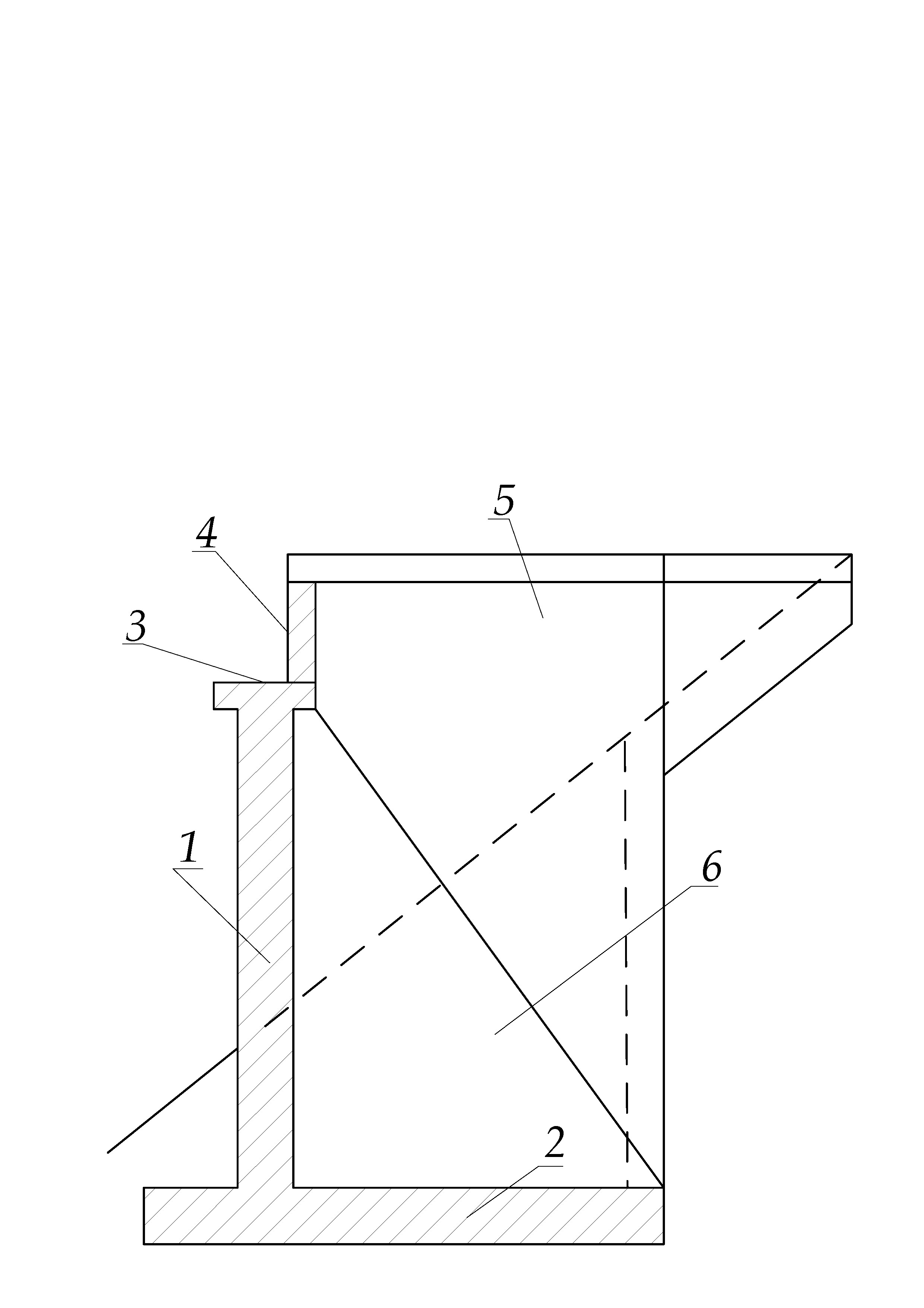

Масивні опори із зворотними стінками

1 – тіло опори

2 – фундамент

3 – підфермова плита

4 – опорні частини

5 – шкафна стінка

6 – зворотні стінки

Н=2-8м

Н=2-10м

Залізобетонні опори полегшеного типу

1 – вертикальна передня стінка

2 – фундаментна плита

3 – фермова плита

4 – шкафна спинка

5 – бокові стінки

6 – конфорси

Н=5-10м

Збірні і збірно-монолітні опори полегшеного типу

3 – збірні плити бокової стінки

4 – монолітна підфермова плита

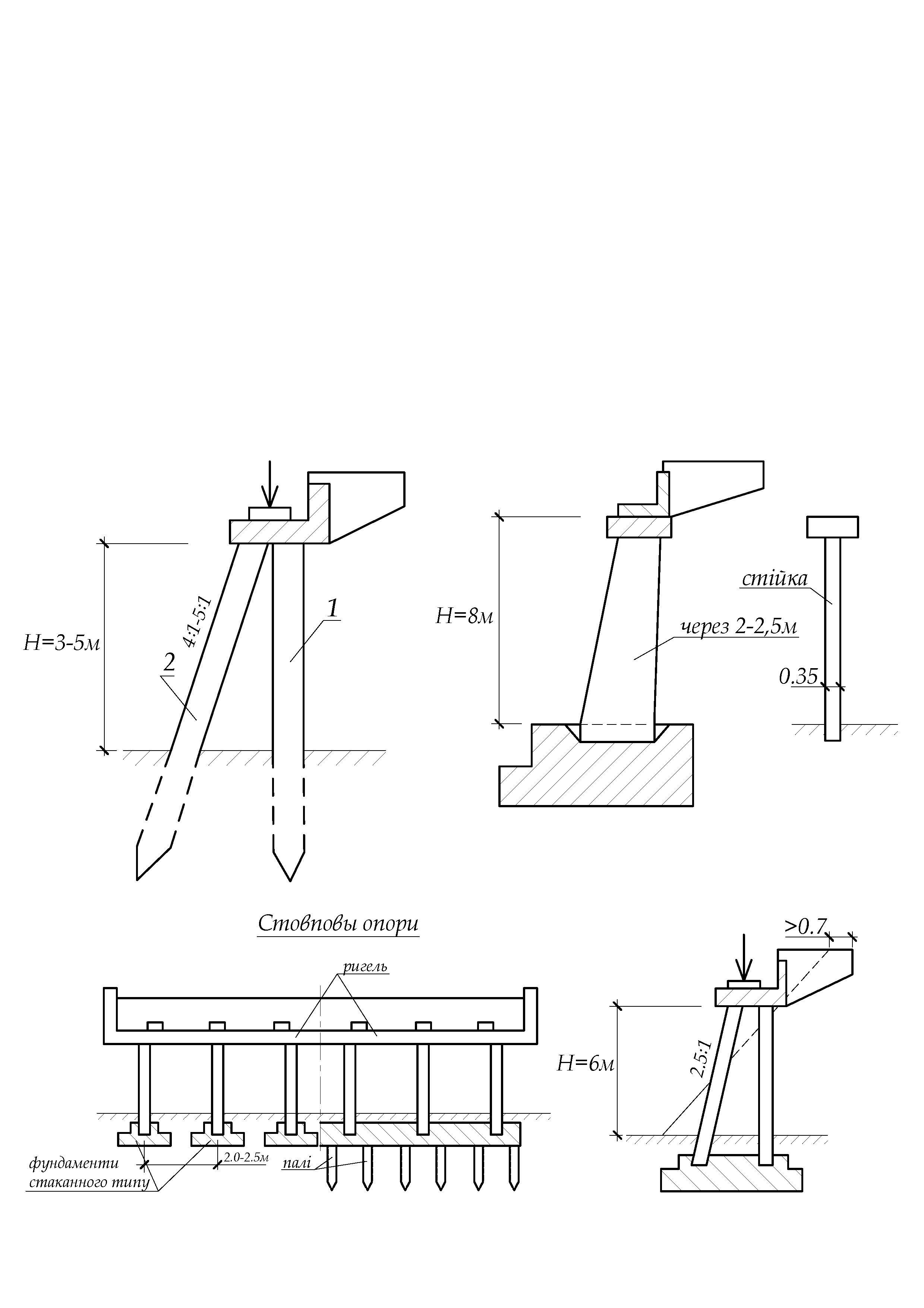

Гнучкі на полях

до 6м

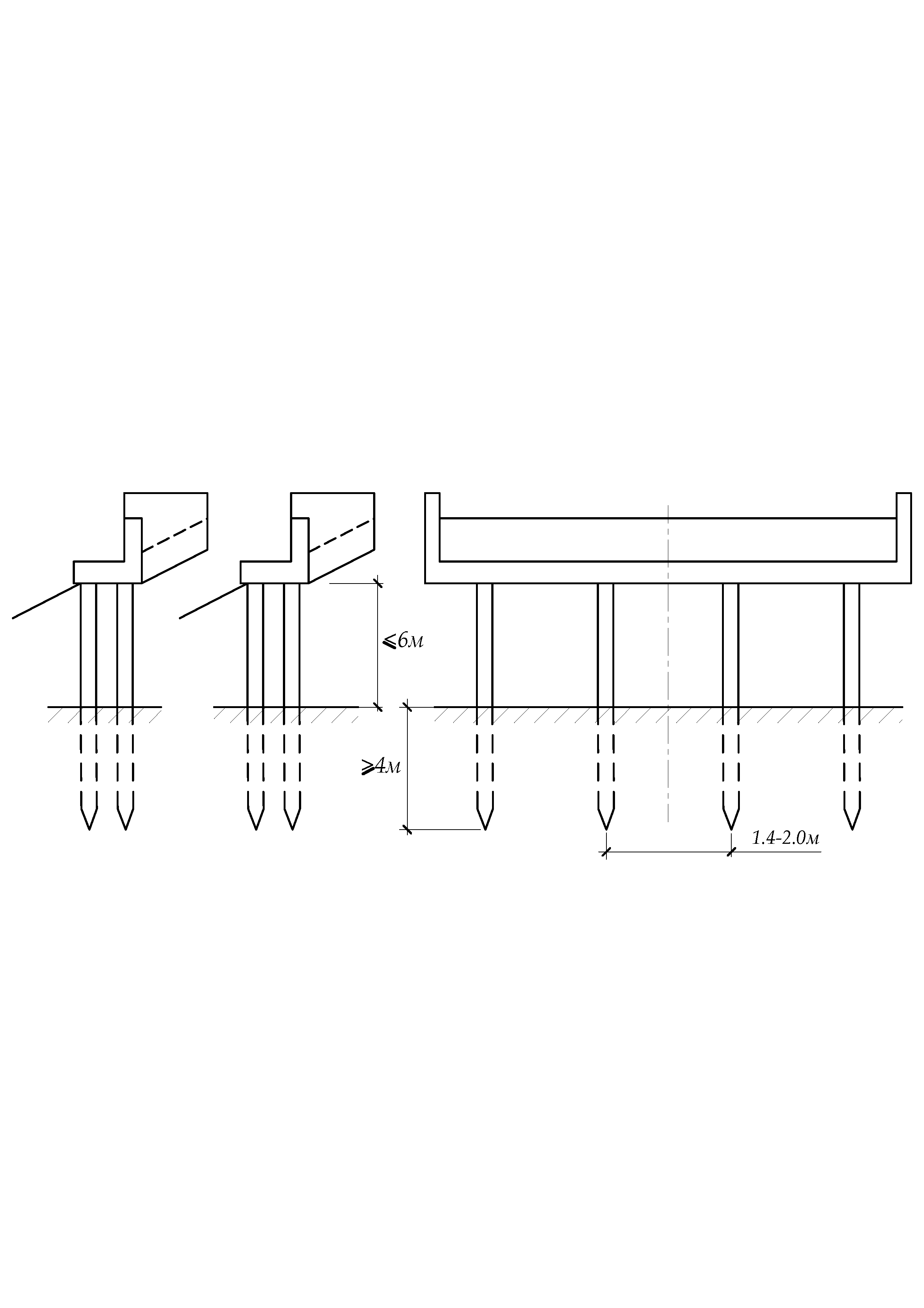

Козлові берегові опори на забивних полях

Двохрядні козлові

Проміжні опори

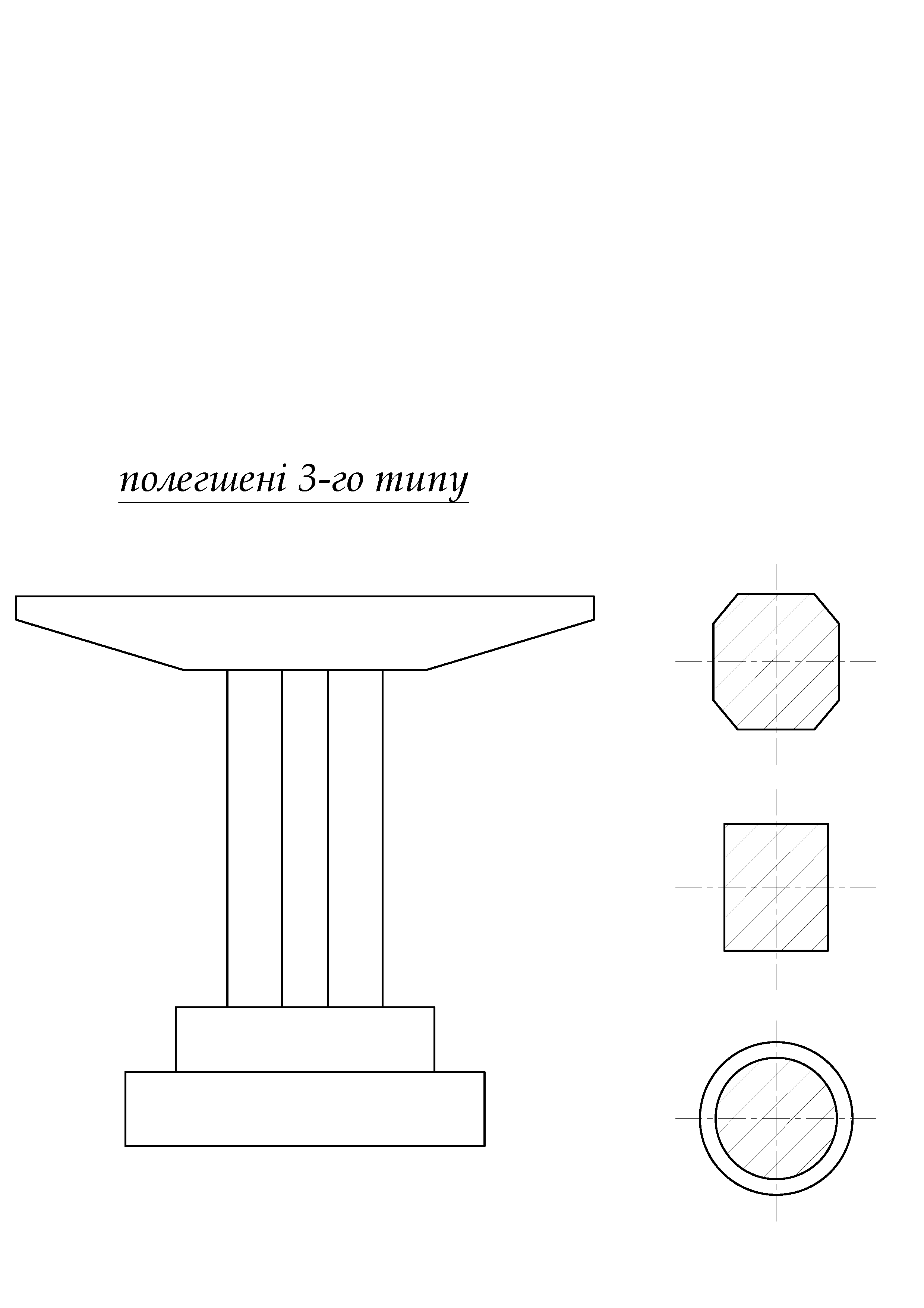

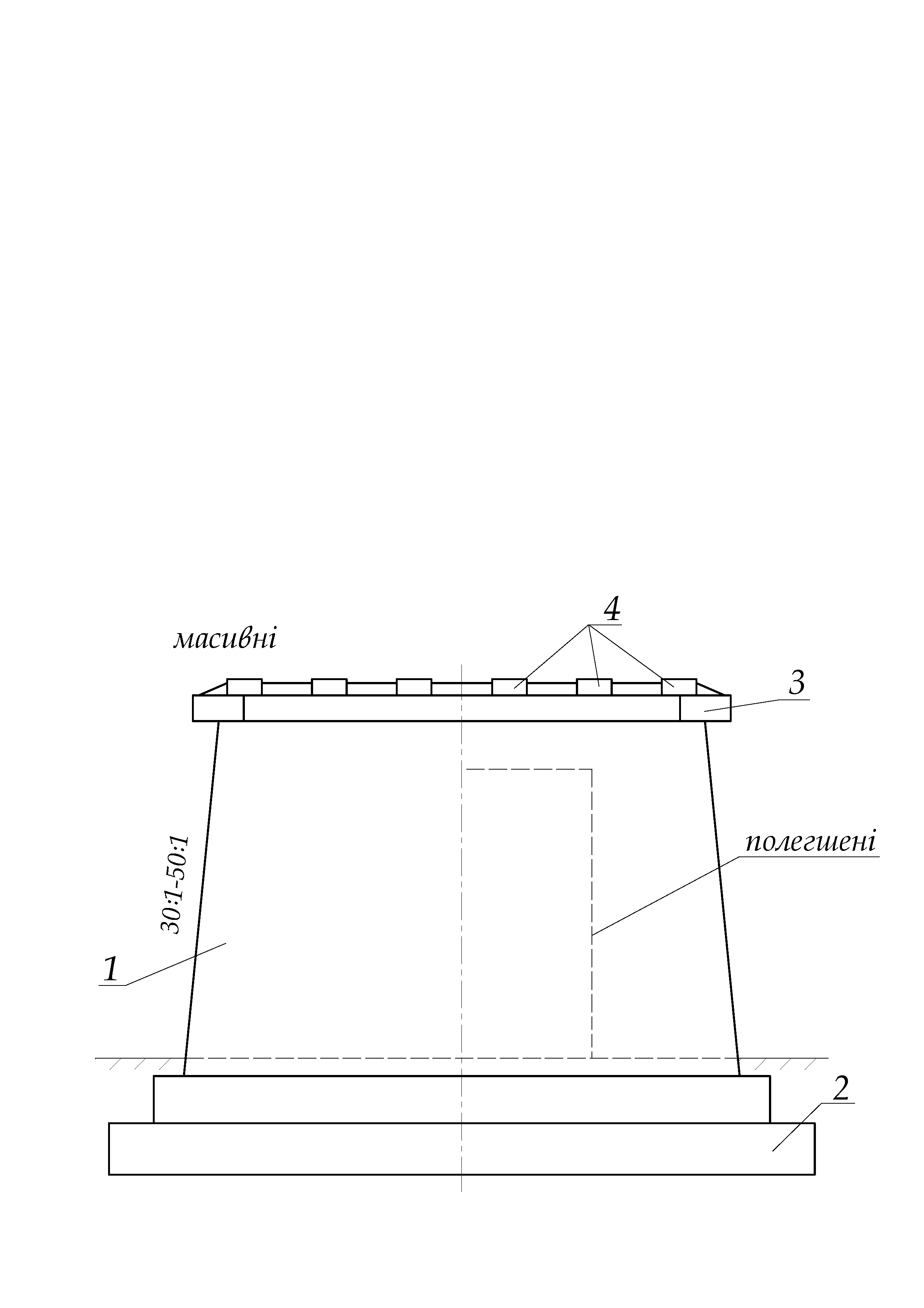

Масивні, полегшеного типу, гнучкі на палях стовпової конструкції.

Масивні бувають монолітні, збірні і збірно-монолітні.

Полегшеного типу – монолітні і збірні.

1 – тіло опори

4 – опорні частини

2 – фундамент

3 - оголовок

1 – тіло опори

2 - фундамент

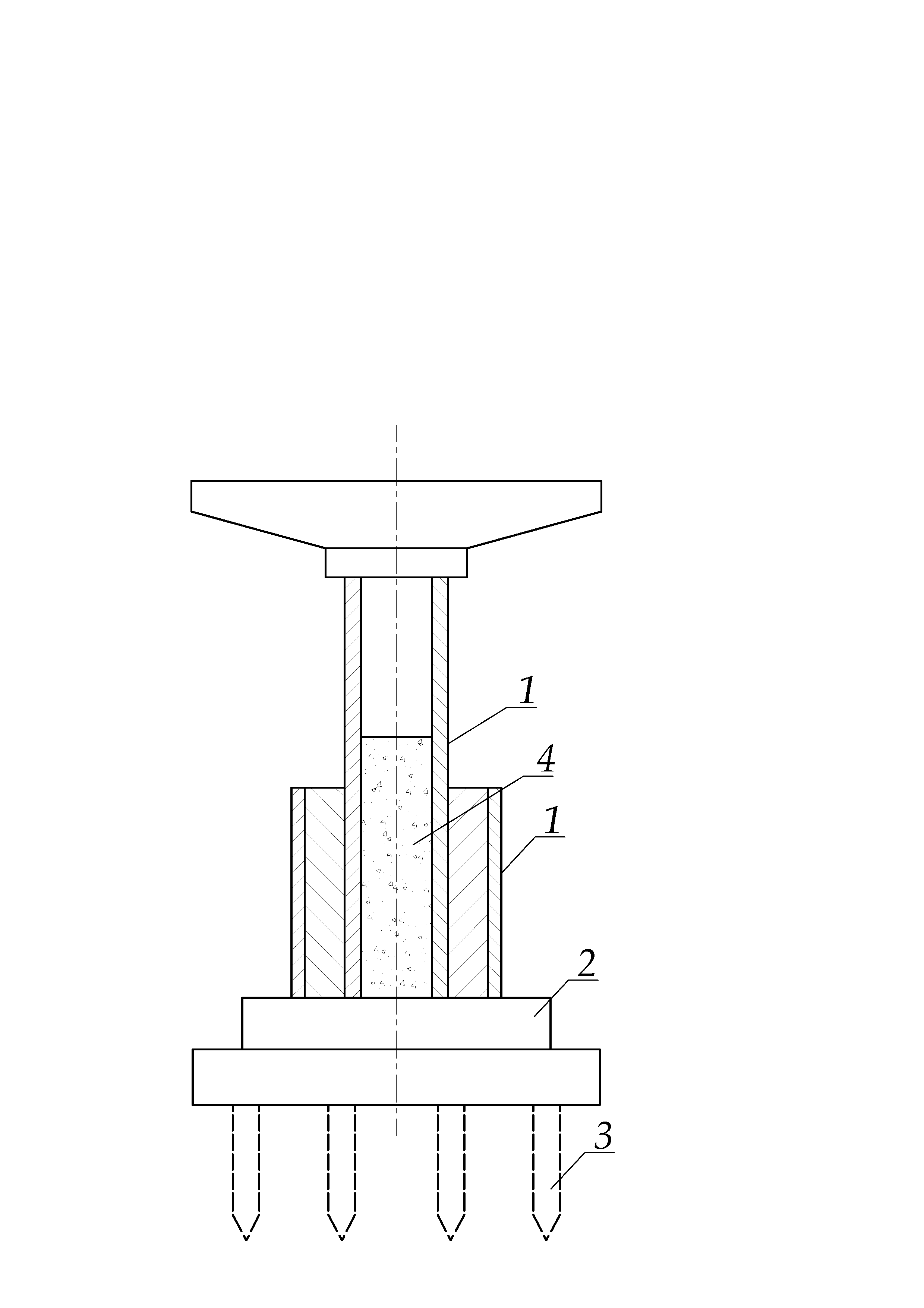

Опори телескопічного типу

4 – гігроскопічний пісок

1 – труба

2 – фундамент

3 – паля
