2. Метод позацентрового стиску

Коефіцієнт позацентрового стиску визначається по лініях впливу згідно з якими тимчасове навантаження передається, або розприділяється як напруження в перетинах, що працюють на позацентровий стиск.

З врахуванням кручення:

К – прогин під одиничною силою

П – кут закручування в місці прикладання ………….

Узагальнений метод позацентрового стиску М.Е. Гібшмана (враховує різну …….. балок)

Жорсткістний периметр

Припущення:

Прольотна будова в площині не деформується

З врахуванням кручення:

3. Метод пружних опор (……………………………..)

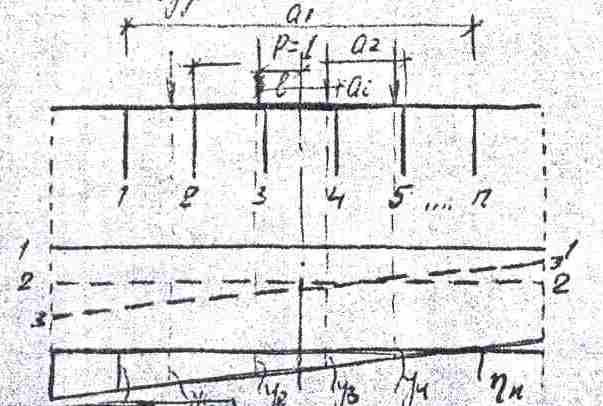

Коефіцієнт поперечної установки визначається по криволінійних лініях …………… поперечної установки визначається як ……… тиску поперечних балок на головні.

Для визначення ординат епюри спочатку визначають додатково коефіцієнт який характеризує відносну гнучкість поперечних поздовжніх балок.

- коефіцієнт характеризує відносну гнучкість головних балок

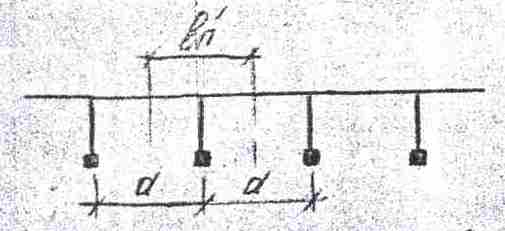

- віддаль між балками

- прогин головної балки в середині прольоту від одиничного навантаження

- …………………………………………..

Метод балочного ростверка

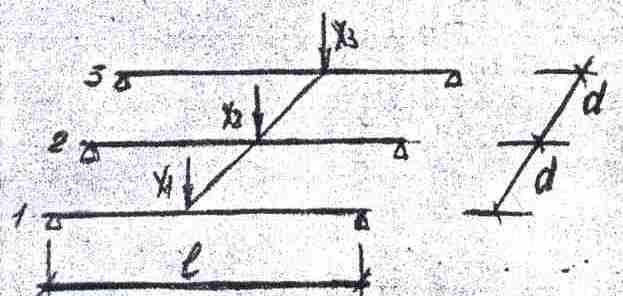

Прольотна будова розглядається як статична невизначена система балок 2 напрямків і розраховується з допомогою коефіцієнтів розприділення тиску (Б. П. Назаренка) – величини типу в місцях перетину балок.

- визначення величини тиску х в місцях перетину балок, і моменти М.

Метод ортотропної плити (Донченко В. Г.)

Прольотна будова розглядається як суцільна плита оперта на 2 сторони. При розрахунках така плита розглядається як пластинка. Складаються дифференціальні рішення – опис. поверхня по ………………….. M i Q – склад таблиці – в …………………………………………………………………………..

Метод ребристої плити (Семенця Л. В.)

Прольотна будова розглядається як ребриста плита оперта на 2 сторони. …………… стан описується на основі енергетичного способу – записується вираз для повної енергії – енергії деформацій (……….)……………………………… зовнішніх сил. ………………………….. – спосіб розвідки і …… таблиці для визначення коефіцієнту впливу по яких визначають зусилля ……….. Улицького Б. Е. - ………………………………………………………………………………………….

Визначення зусиль в головних балках

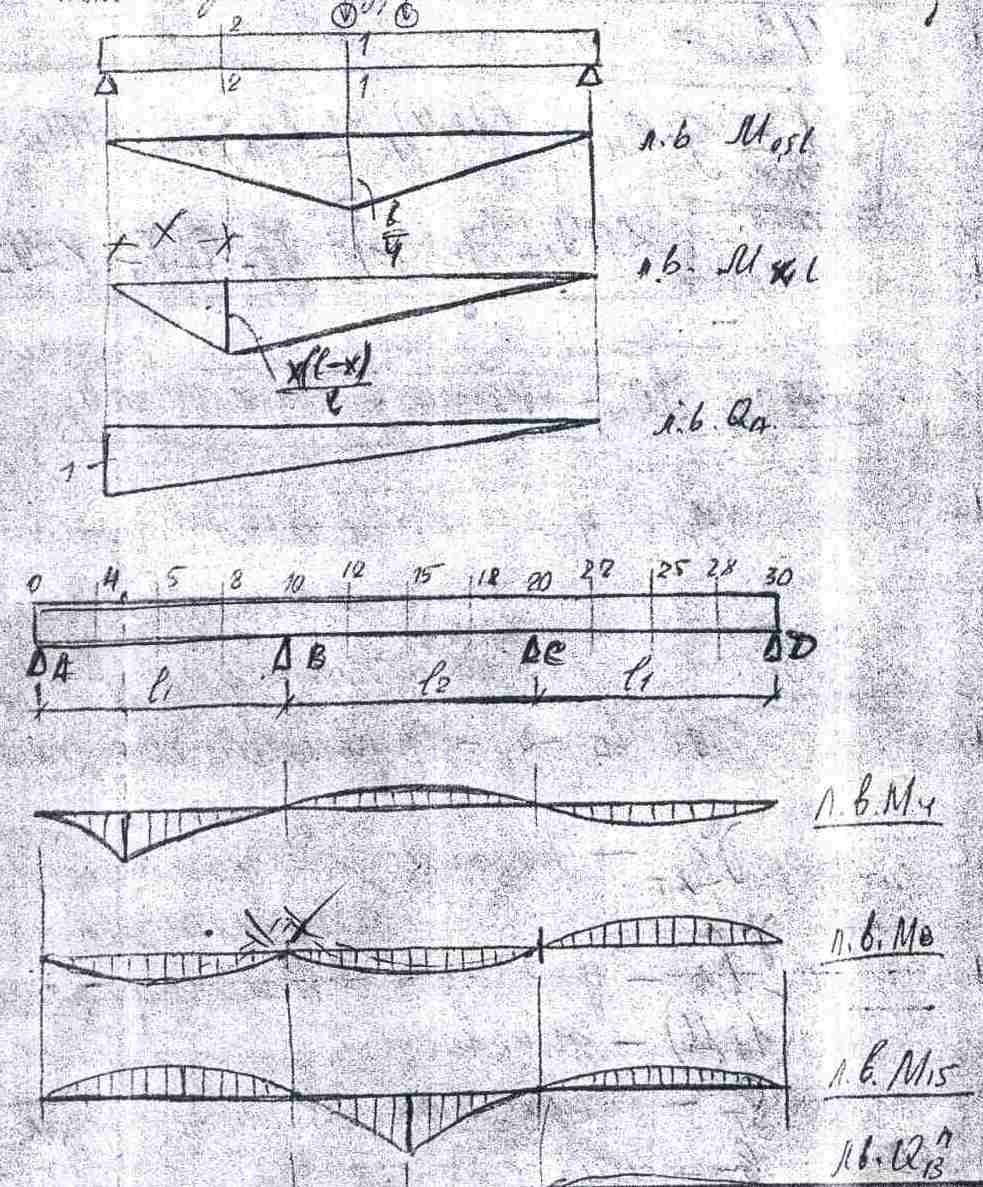

Визначається по лініях впливу, побудованих для характерних перетинів, які встановлюються в залежності від статичної схеми.

Для знаходження зусиль

СН-200-62

Для однопрольотних балок визначають тільки максимальне значення зусиль. Для багатопрольотних визначають максимальне і мінімальне значення зусиль.

- власна вага балки і вага покриття.

- площа лінії впливу.

- коефіцієнт перевантаження від постійних навантажень.

- коефіцієнт перевантаження для тимчасового навантаження.

- динамічний коефіцієнт.

- коефіцієнт поперечної установки для автом. або колісного навантаження.

- сума площ додатніх і від’ємних ……. ліній впливу.

- коефіцієнт перевантаження для тимчасового навантаження на тротуарах від ………

Конструктивний розрахунок головних балок

Згідно з СН-365-67 конструктивний розрахунок необхідно проводити за 3 граничними сталими для різних стадій роботи:

• міцності нормальних і похилих перетинів

• тріщиностійкості нормальних і похилих перетинів

• прогинів

При конструктивному розрахунку головних балок рекомендується дотримуватись послідовності:

1) визначення робочої висоти

Визначення площі арматури (робочої попередньо-напруженої), уточнення всіх розмірів поперечного перетину

2) розрахунок міцності нормальних і похилих перетинів в стадії експлуатації

3) розрахунок тріщиностійкості нормальних і похилих перетинів

4) розрахунок тріщиностійкості і міцності нормальних перетинів при створенні попереднього напруження (стадія виготовлення).

5) розрахунок міцності і тріщиностійкості в місцях передачі сил попереднього напруження і реакцій на опорах

6) розрахунок прогинів в головних балках.

Розрахунок тріщиностійкості проводять по нормативних зусиллях. Для їх визначення в формули коефіцієнта перевантаження і динамічного коефіцієнта не враховують.

- площа робочої попередньо-напруженої арматури

- розрахунковий опір напруження арматури в стадії експлуатації

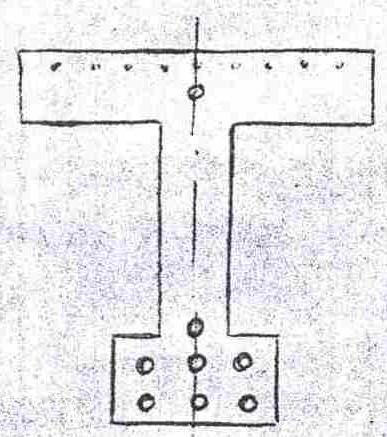

Армування

Визначаємо

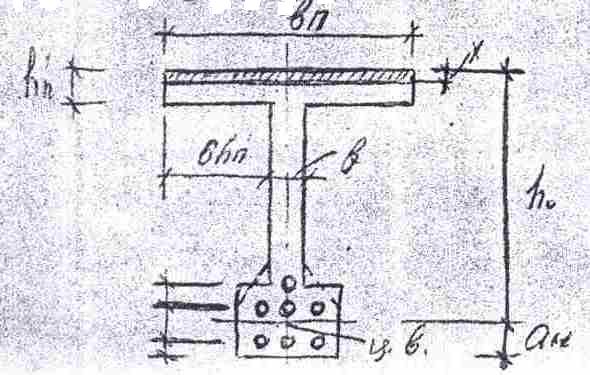

Уточнюємо повну висоту головної балки

2.

а)

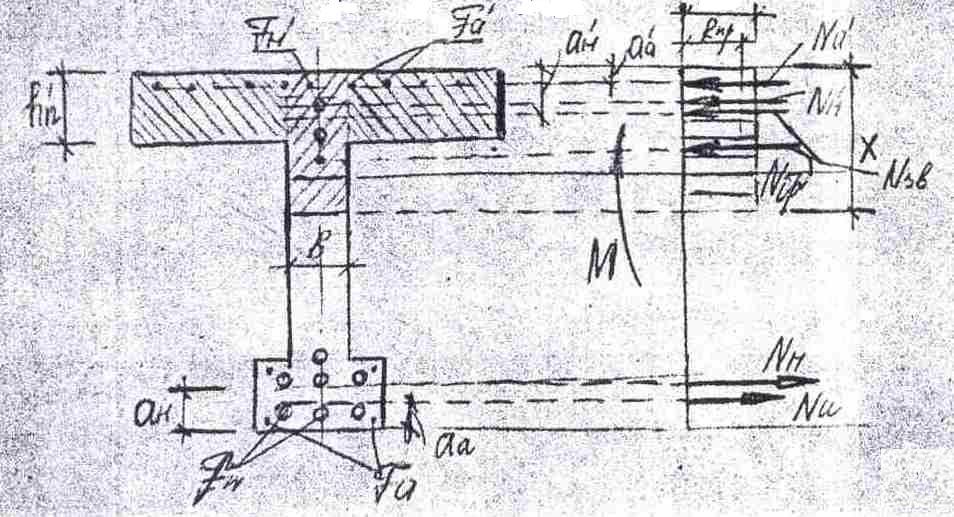

- момент від зовнішнього розрахунку навантаження

- зусилля в напруженій арматурі в верхній зоні

- зусилля в ненапруженій арматурі стиснутої зони

- зусилля в стиснутій зоні ребра

- зусилля в стиснутій зоні звісів

- розріз напруження …….

- розріз …. на стиск

- розріз ….. напруження з врахуванням втрат

1) - нейтральна вісь перетинає ребро

2) - нейтральна вісь знаходиться в межах …. – приймають

3) прямокутний

б) Розрахунок міцності в похилих перетинах

Для забезпечення міцності головних балок в цілому повинна задовільнитись умова міцності по похилих перетинах.

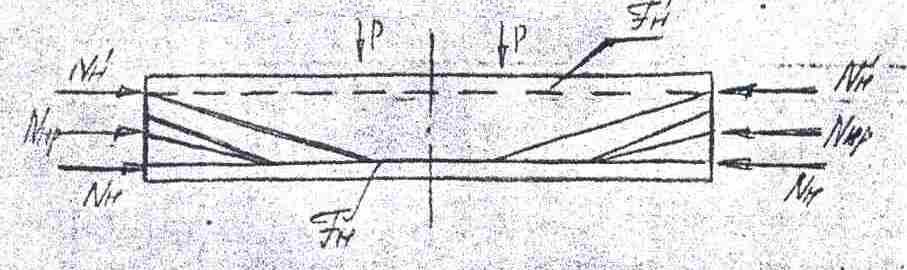

Попередньо-напружені хомутки

Враховують:

1. відгини пучків

2. бетон стиснутої зони

3. звичайні хомути

4. попередньо напружені хомути

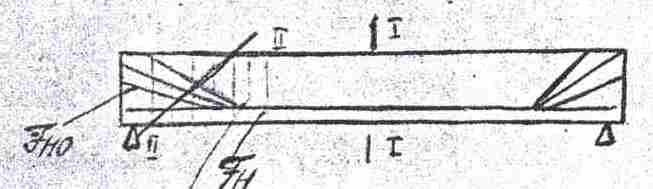

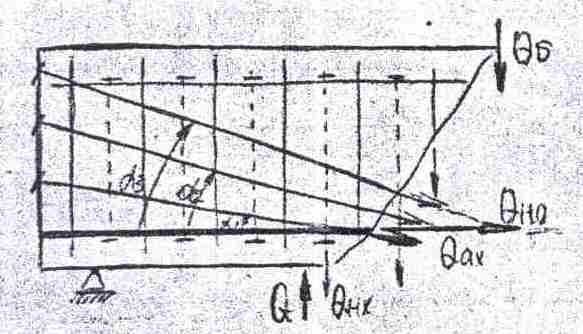

Умова міцності для похилого перетину

- поперчна сила, що сприймається відгинами

- поперечна сила, що сприймається хомутами і бетоном.

1 )

2 ) два види задач. При

3а. Розрахунок тріщиностійкості в стадії експлуатації.

Проводять з врахуванням особливостей конструкції і їх армування.

Розрахунок тріщиностійкості проводять з умови обмеження напружень в розтягнутій зоні. ……. Повинна задовільнятись для нормальних і похилих перетинів.

а) Розрахунок тріщиностійкості нормальних перетинів

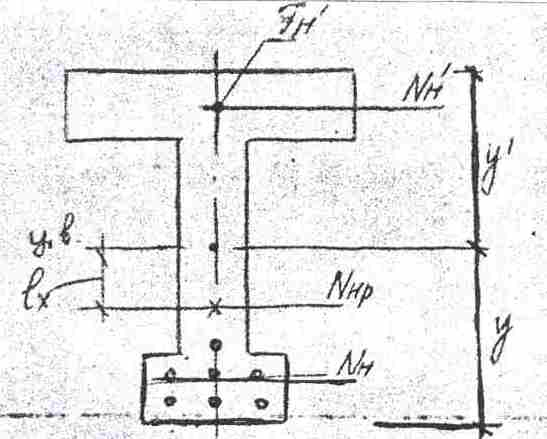

Проводять за умови обмежених норм напруження в бетоні розтягнутої зони. Напруження в бетоні розтягненої зони не повинні перевищувати розрахунки величини:

1. При армуванні високоміцною арматурою умова для розрахунку тріщиностійкості

2. Для попереднього напруження конструкції із стержневою арматурою

3. Для попереднього напруження плитних, збірних і збірно-монолітних мостів із стержневою арматурою.
