Попередньо-напружені конструкції з натягом пучкової арматури на упори (миит)

		12,5	15,0	20	30
		85	120	120	170
		162	162	162	162
		8-12	8-12	8-12	8-12
		16	16	16	16
		36	36	36	36

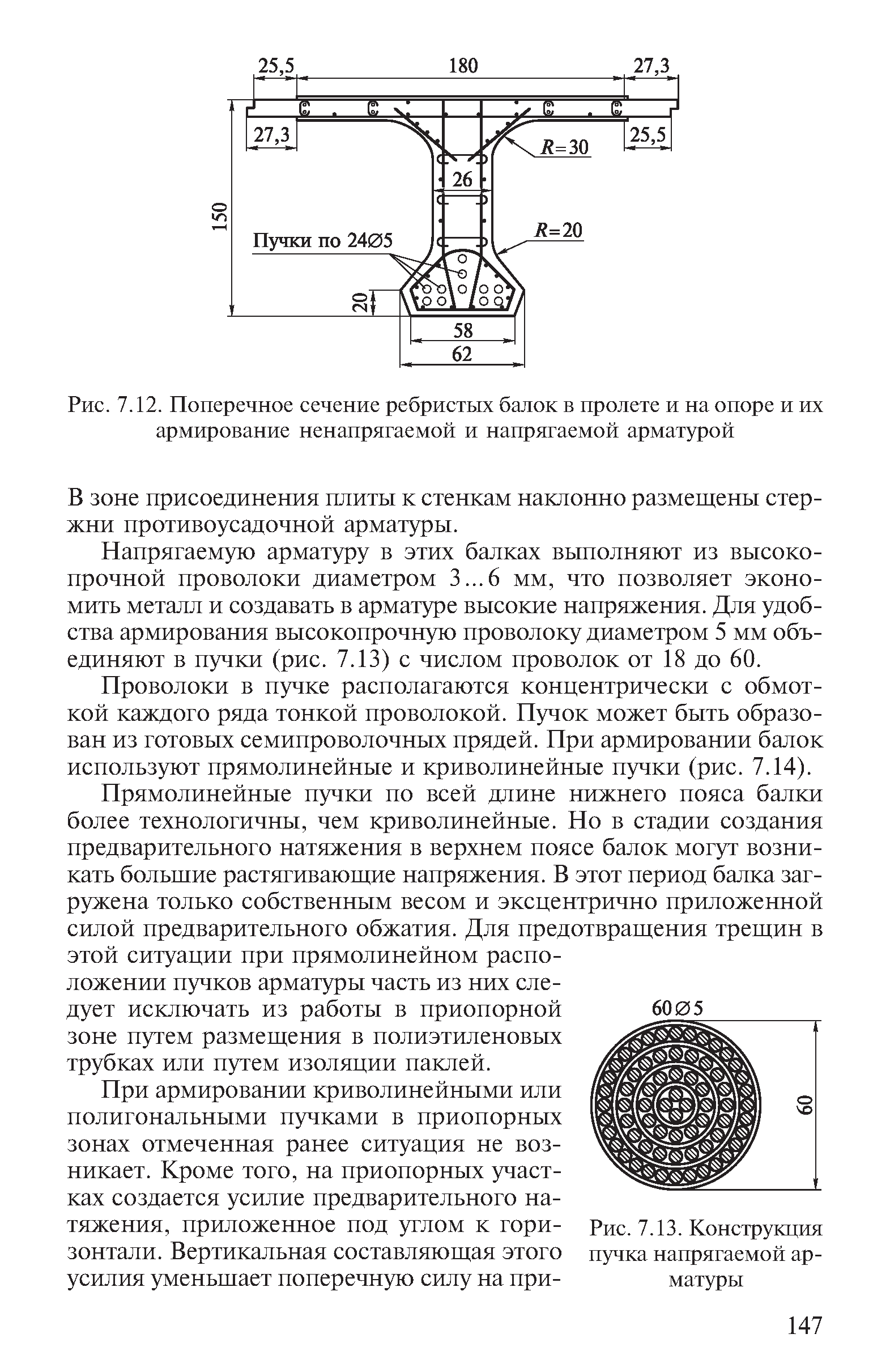

24Ø5В-ІІ

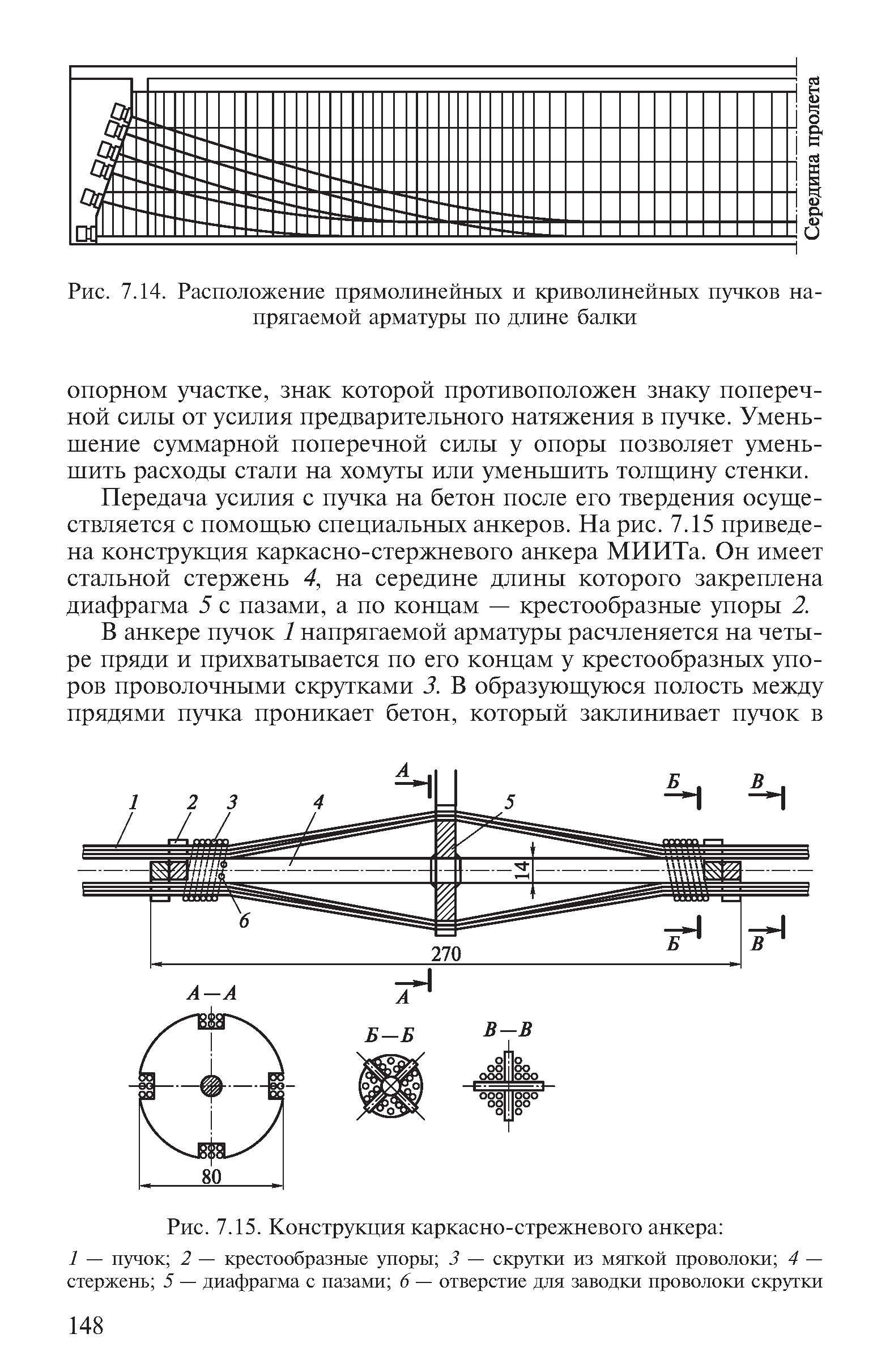

Арматура розміщається прямолінійно або з відгинами

Уніфіковані конструкції збірних залізобетонних мостів з попередньо-напруженою арматурою

Типовий проект №501-5 (1965 р.)

Довжини прольотів приймається повна довжина збірного елемента (від 6 до 42 метрів)

- 3, 6, 9, 12, 15, 18, (21), 24, 27, 33, 42

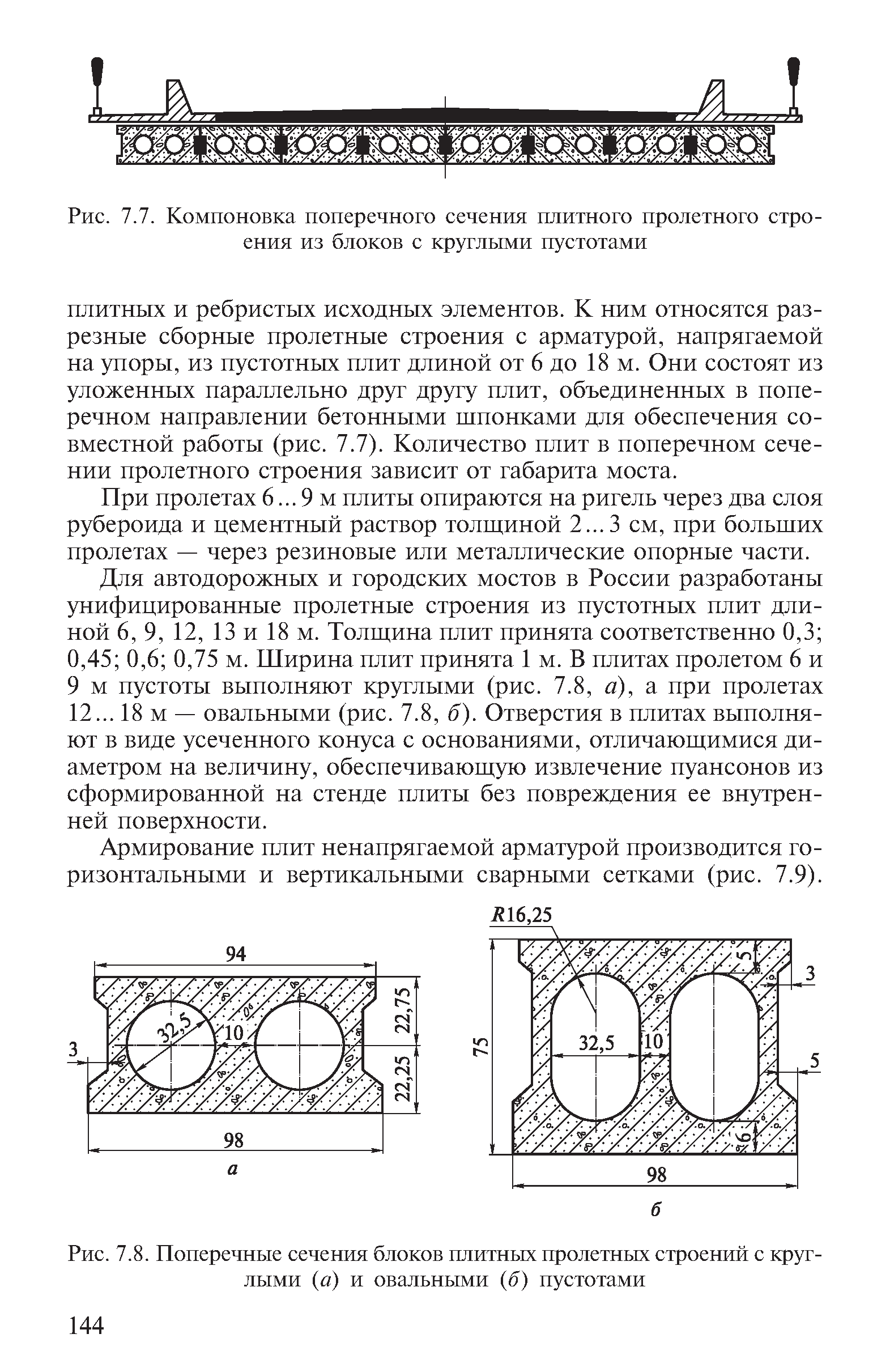

Пустотні – 6, 9, 12, 15, 18, (21), 24, 27, 33, 42

Ребристі – натяг арматури на упори 12, 15, 18, 24. 27, 33, 42

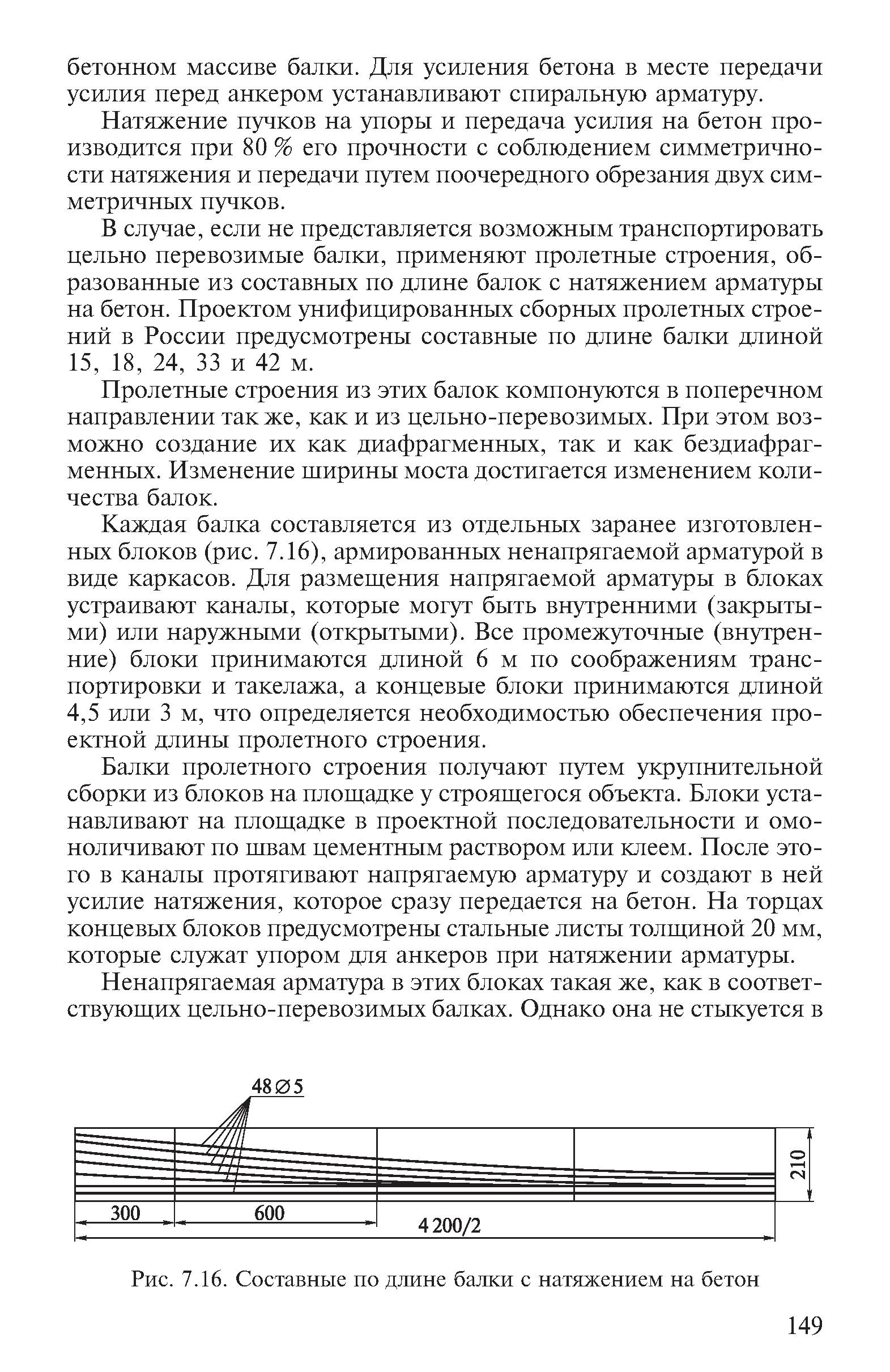

- натяг арматури на бетон 15, 18, 24, 27, 33, 42

Висота h – плити – 30, 45, 60, 60, 75

• ребристі – 30, 45, 60, 60, 75, 90, 90, 120, 120, 150, 150, 210

- 15, 15, 15, 15, 15, 15

– 16(26), 16(26), 16(26), 16(26), 16(26)

- 62, 62, 62, 62, 62, 62

- 10, 10, 15, 15, 20, 20, 20

Маса – плитні – 3,1; 5,6; 8,5; 10,7; 14,3

• ребристі - 3,1; 5,6; 8,5; 10,7; 14,3; 16,8; 20,9; 28,4; 37,6; 47,5; 57,6; 84

П 4/4; 5/6; 4/5; 8/9; 7/9; 11/13; 14/15

Застосовуються 3 види арматури:

1. з окремих дротів (струн)

2. семидротові канати

3. стержнева арматура

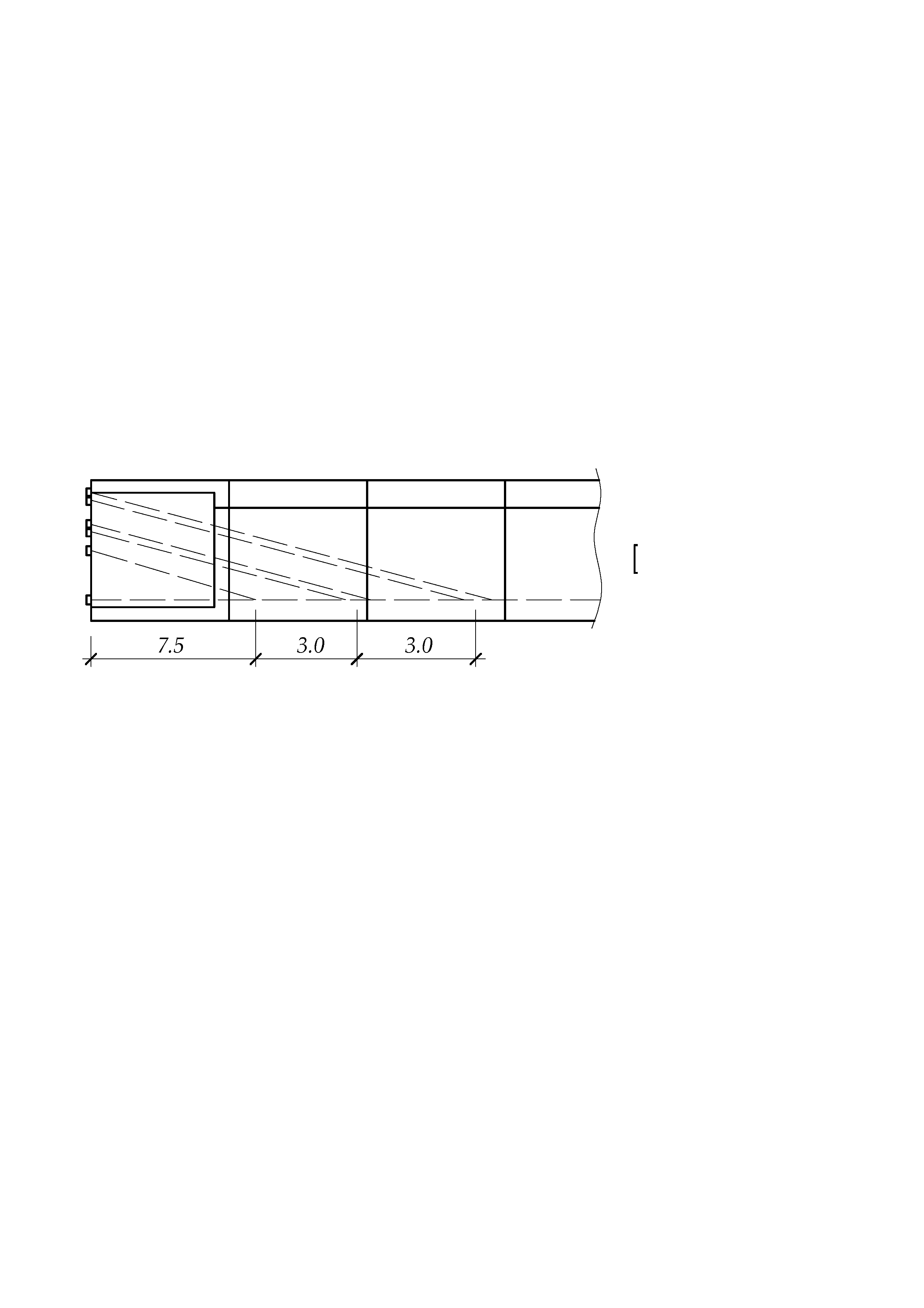

Схема армування напруженою арматурою

Анкери зовнішні конусного типу.

Армування ненапруженою арматурою в пустотних конструкціях складається із вертикальних і горизонтальних сіток.

2 – конструктивна поздовжня арматура

1 – робочі стержні плити проїзної частини.

Проектування залізобетонних мостів

Мости – це складні інженерні споруди і їх проектування значно більш складне, ніж інших споруд. Проектування мостів складається з 2-х етапів:

1. розробка і вибір варіантів

2. розрахунок і конструкція вибраного варіанту.

В перший етап входить:

1. розробка 3-4 варіантів

2. вибір в результаті технологічно-економічного порівняння найбільш економічного і технічного можливого варіанту.

Другий етап проектування:

1. розрахунок

2. конструювання

Розрахунок поділяється на: а) статичний і б) конструктивний. ………………………..

В конструювання входить:

1) уточнення форм і розмірів елементів попереднього перетину в місцях зміни розрахункових зусиль або перетинів

2) конструювання напруженої і ненапруженої арматури елементів.

При цьому ряд питань конструювання вирішуються на попередніх етапах проектування.

Загальні вказівки по розрахунку несучих конструкцій залізобетонних мостів.

Нові ДБН - ……..

СниП 2.05.03-84

Норми розрахунку:

1. статичний розрахунок (Нові СниП 2.05.03-84)

2. конструктивний розрахунок

Визначення навантаження постійні і тимчасові згідно з (СН-200-62) СниП 2.05.03-84. Тимчасове навантаження Н-30; НК-80.

Конструювання мостових розрахунків виконується за методом граничних станів. Для стадій:

1. експлуатації

2. будівництва або виготовлення

3. транспортування і монтажу

Згідно з нормами СН-365-67 розрахунок необхідно проводити за 2-3 групами граничних станів.

Станами:

1. по несучій здатності;

2. по деформаціях

3. по тріщиностійкості

Коефіцієнт ум….. -

Роботи армування -

При розрахунку за 3 граничними станами вводиться система коефіцієнтів:

1. n – коефіцієнт перевантаження (………..)

2. k – коефіцієнт однорідності матеріалу - умови роботи

3. m – коефіцієнт умов роботи (…………)

Також враховується динамічний коефіцієнт.

(1+м)=1,0-1,3

При l≤5м-1,3

При l≤45м-1,0

(1+м)= ст

Нові норми……………………………………………………………………………
