Поперечні перетини монолітних балочних мостів ребристої конструкції

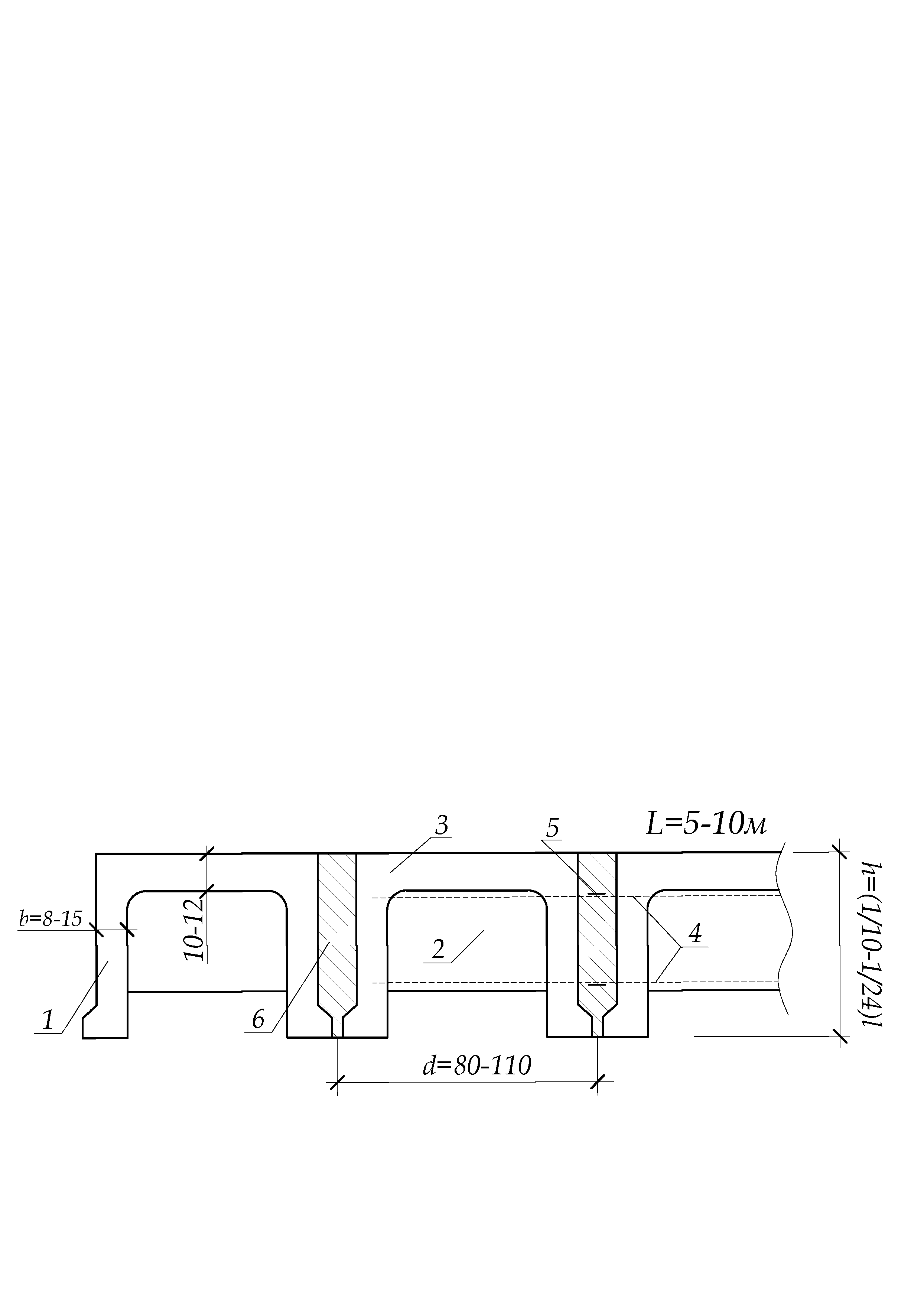

1. плитно-ребристі поперечні перетини

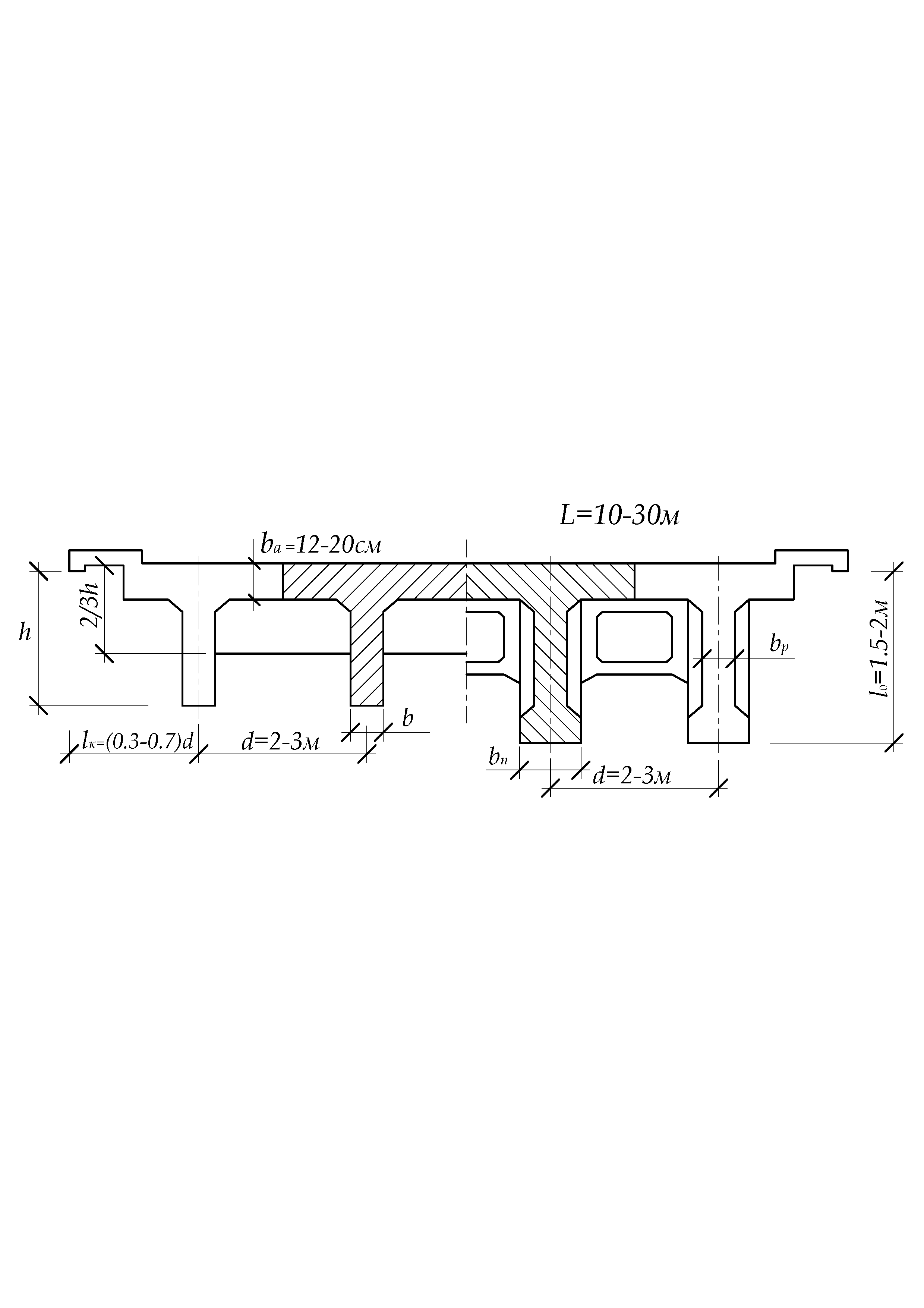

2. перетини з головними балками таврової форми

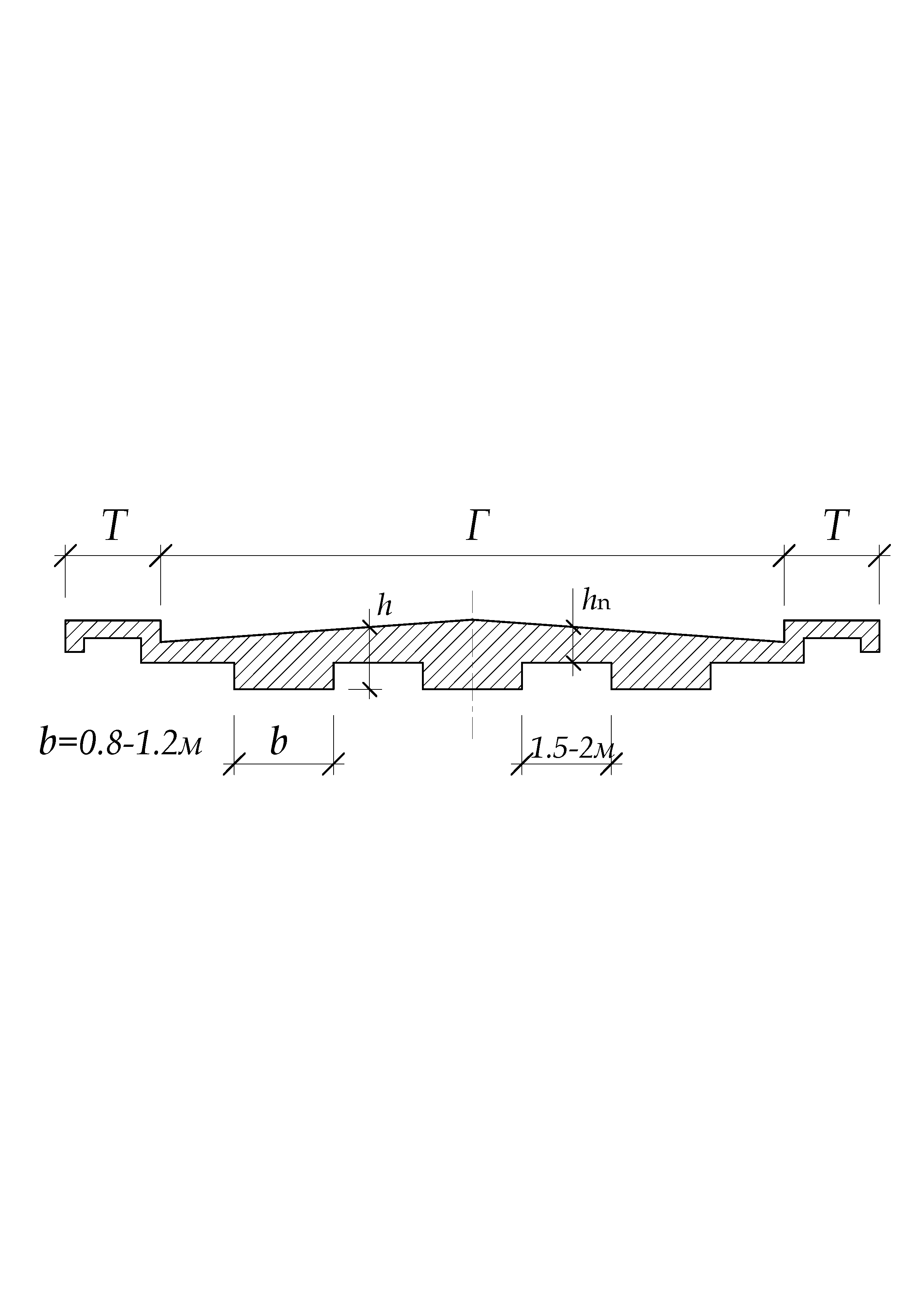

3. перетини з головними балками двотаврової форми

4. перетини з головними балками коробчастої форми

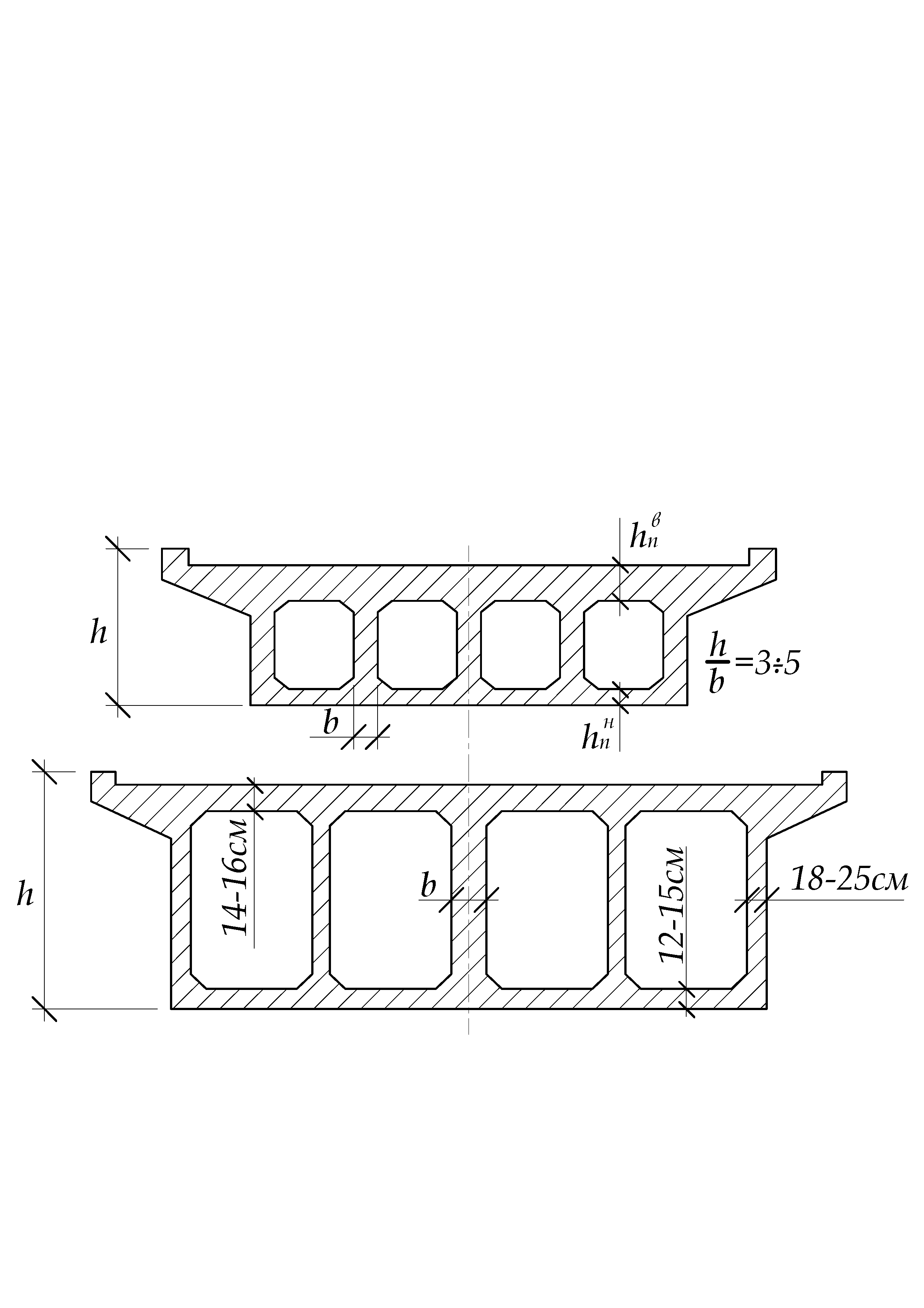

5. перетини з коробчастими тонкостінними головними балками

Рис. 10. Складна балочна клітка.

Рис. 11. Складна балочна клітка.

Рис. 12. Складна балочна клітка.

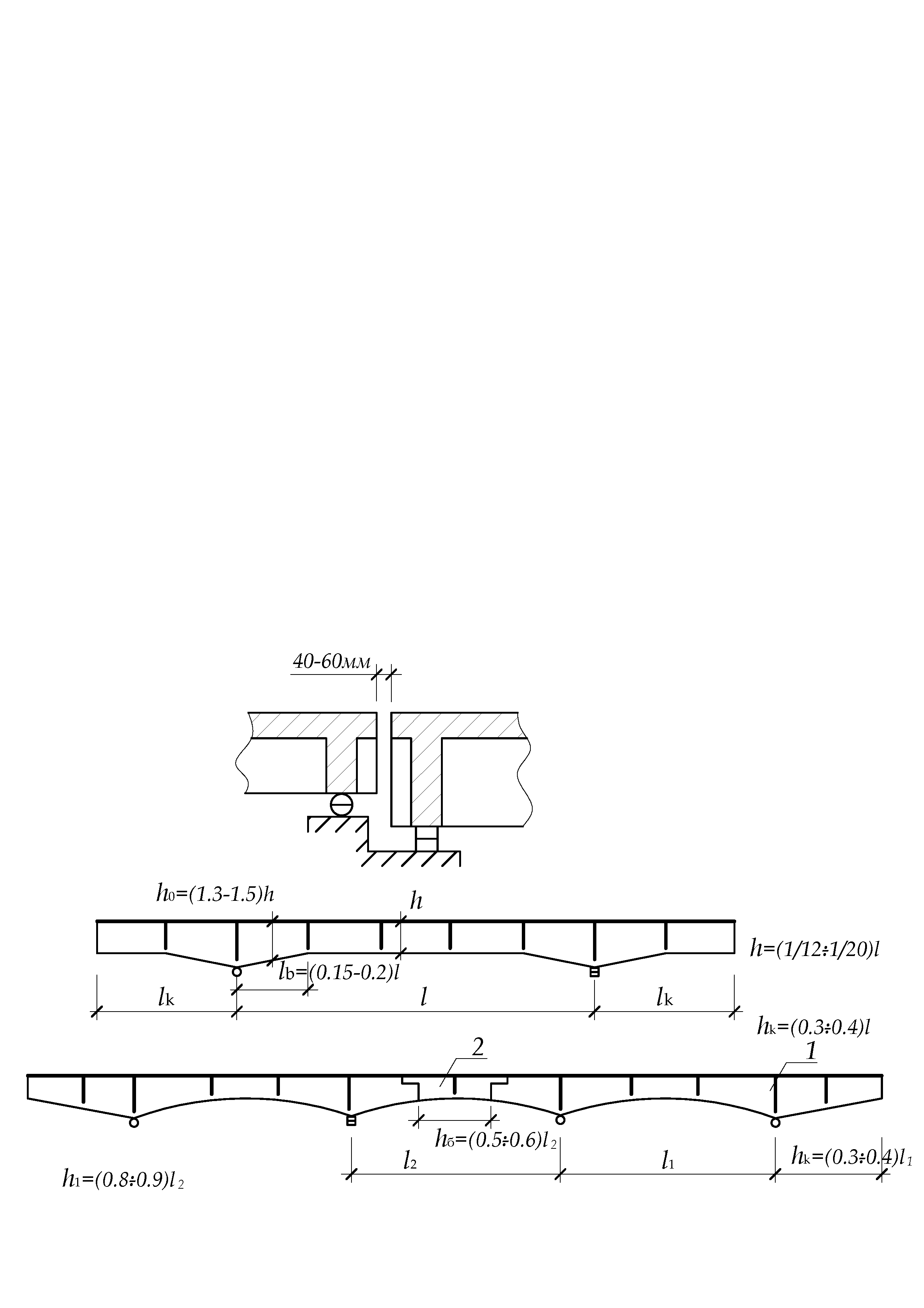

Конструктивні схеми монолітних балочних мостів

1. однопрольотні розрізні

2. багатопрольотні розрізні

3. однопрольотні консольні

4. багатопрольотні консольні

5. багатопрольотні нерозрізні

Рис. 13. Складна балочна клітка.

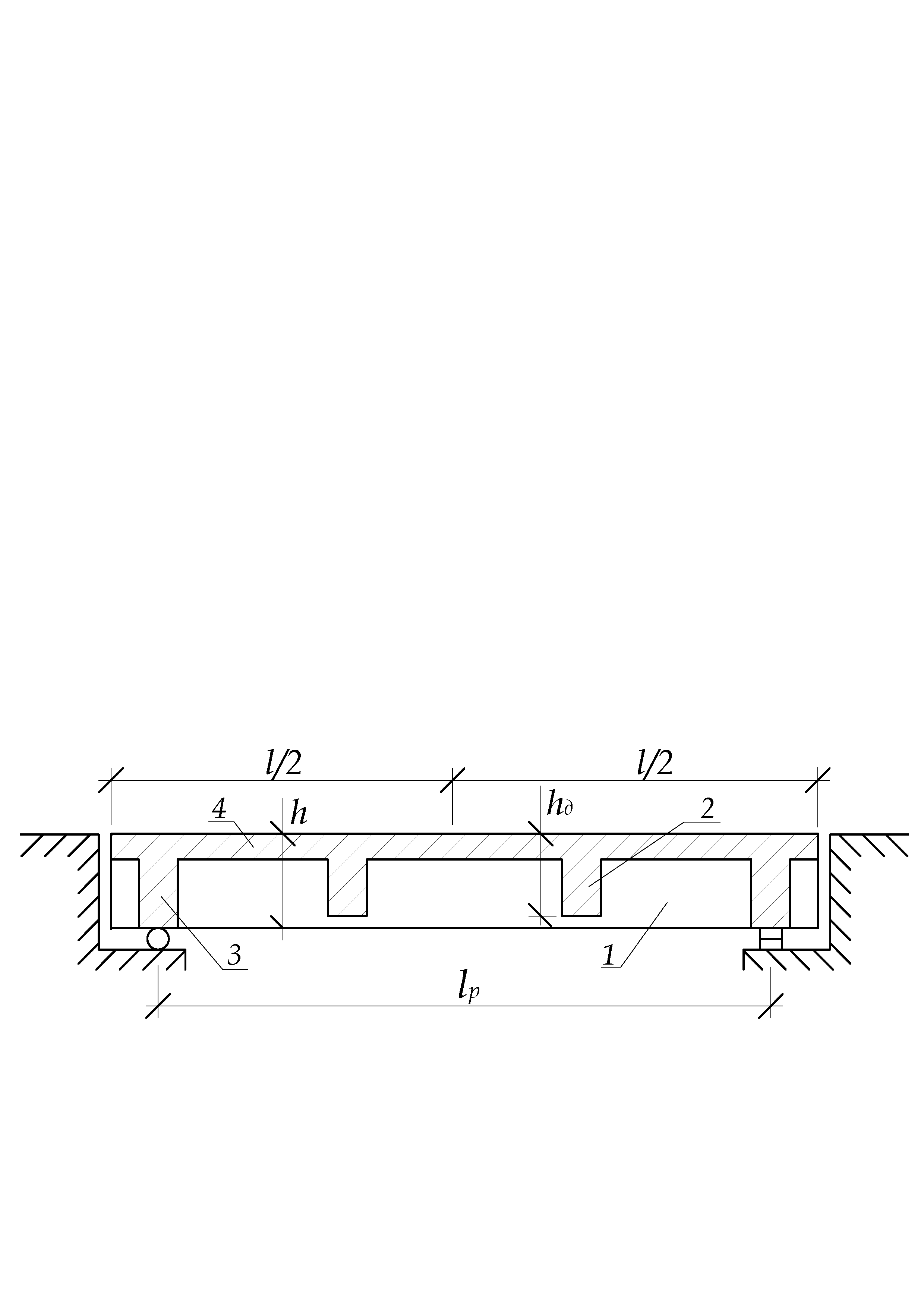

1. головна балка

2. поперечна балка

3. поперечна балка на опорі

4. плита проїзної частини

Рис. 14. Складна балочна клітка.

Армування

Монолітні балочні мости армують 2 способами:

1. окремими стержнями, які зв’язуються в сітки і просторові каркаси

2. зварними каркасами і сітками.

7 – конструктивна арматура

8 – поперечна арматура у вигляді хомутів

9 – горизонтальна конструкційна арматура

1 – робоча арматура.

Збірні – залізобетонні балочні мости.

Способи поділу балочних мостів ребристої конструкції на збірні елементи і типи стиків для їх з’єднання.

При переході від монолітніх до збірних конструкцій необхідно вирішити питання раціонального поділу прольотної будови на збірні елементи. Забезпечують:

1. зменшення ваги збірних елементів і мінімальну кількість розмірів.

2. мінімальна кількість стиків і простоту конструкційної прольотної будови.

3. в стандартну форму поперечних перетинів збірних елементів зручну для виготовлення.

4. Надіність стиків для з’єднання елементів.

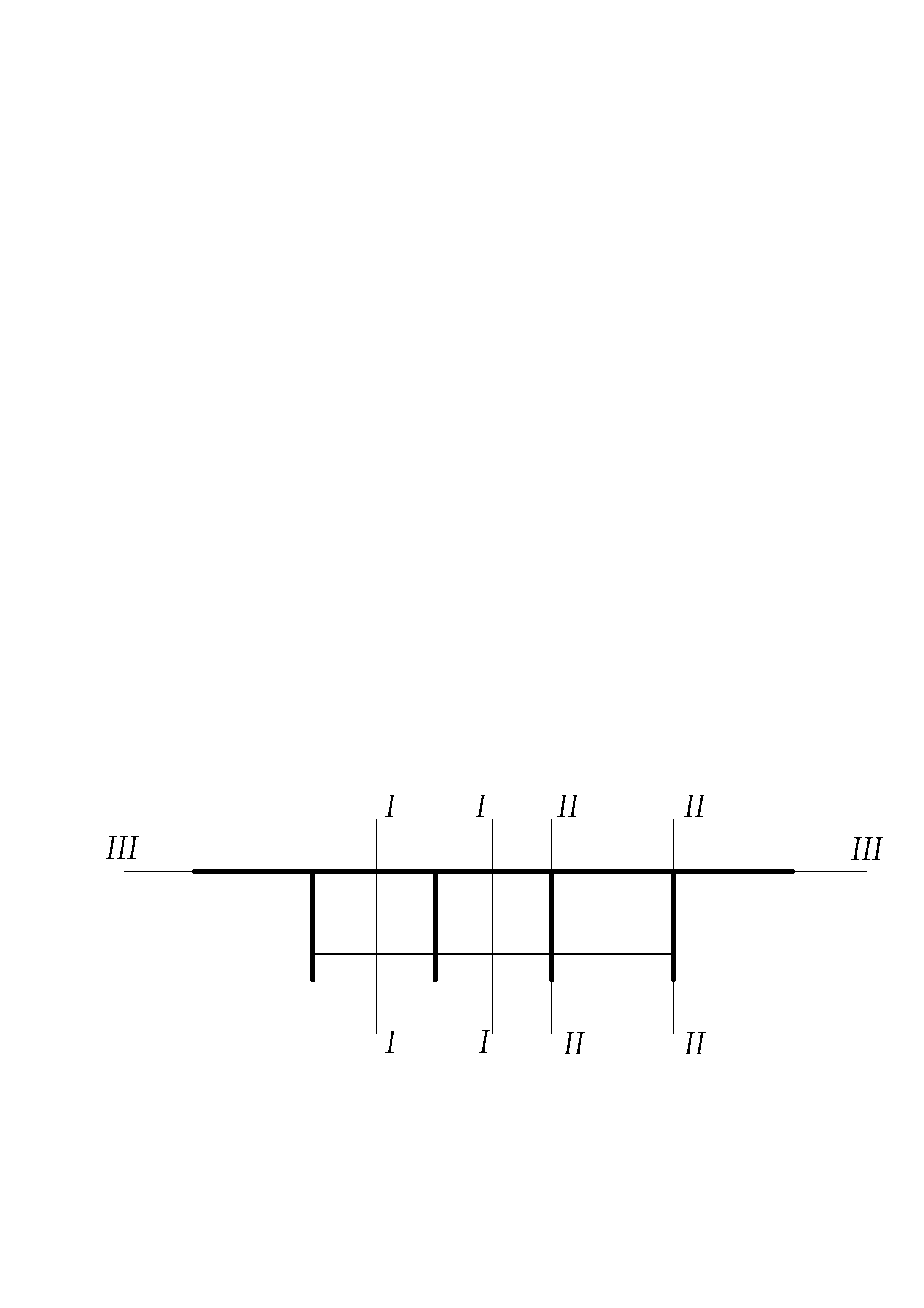

1. по I-I

2. по II-II

3. по ІІІ-ІІІ

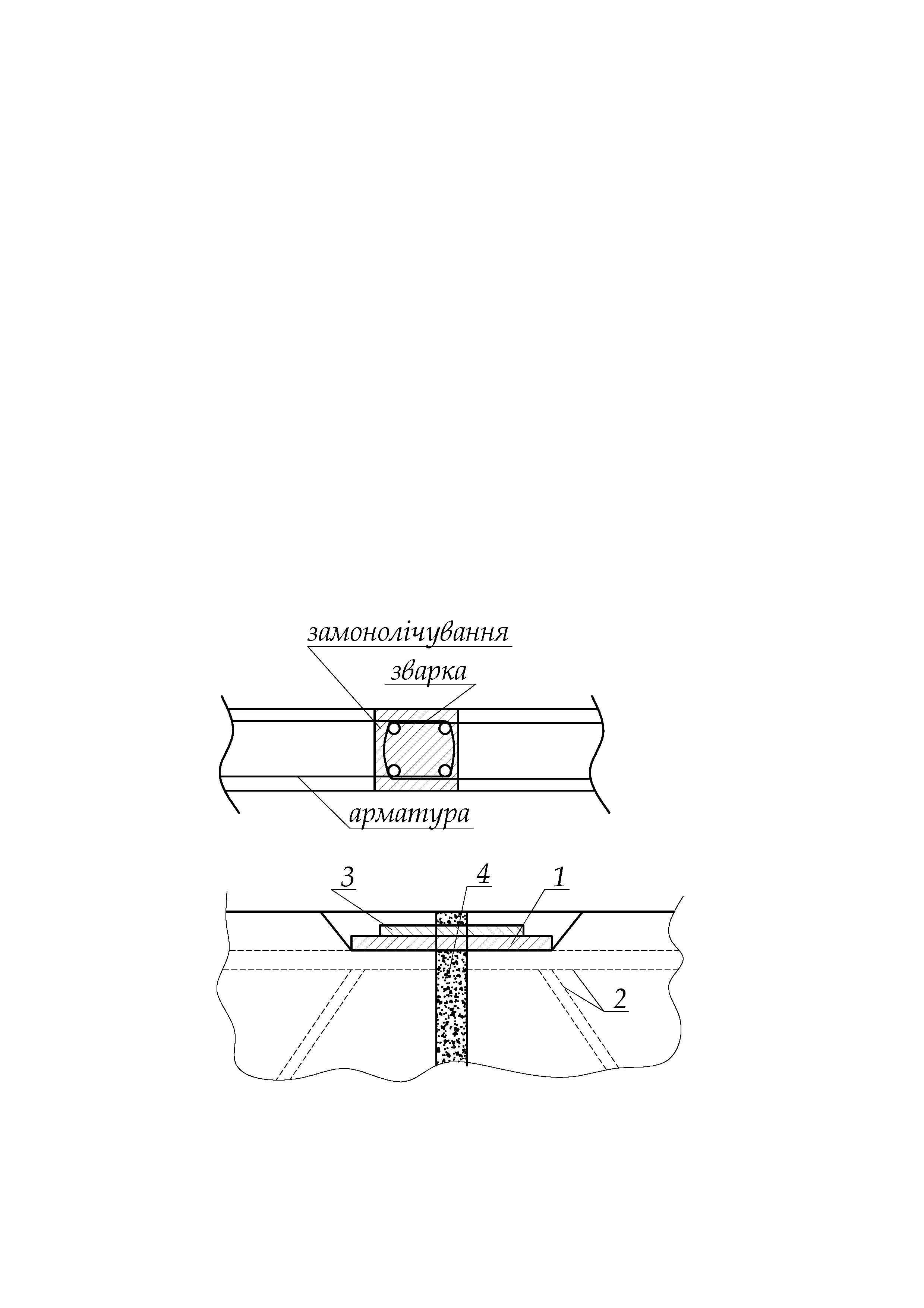

Типи стиків для з’єднання:

1. з допомогою замонолічування випусків арматури

2. з допомогою зварки закладних ……

3. з допомогою попередньо напруженої арматури

1 – закладні деталі із листової сталі

2 – анкерні стержні

3 – накладки

4 – замонолічування швів

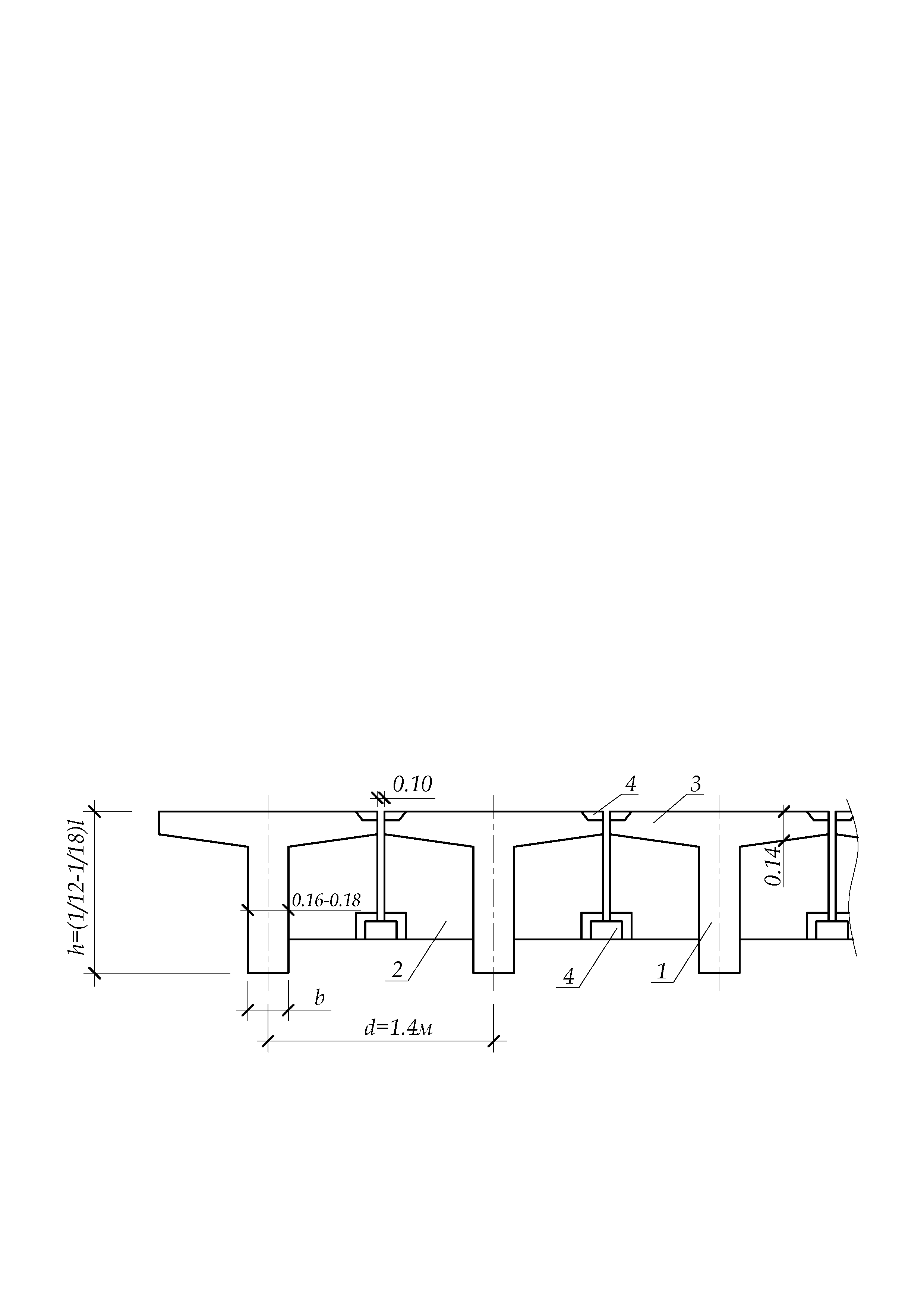

Поперечні перетини збірних мостів з ненапруженою арматурою

1 – ребро

2 – діафрагма

3 – плита проїзної частини

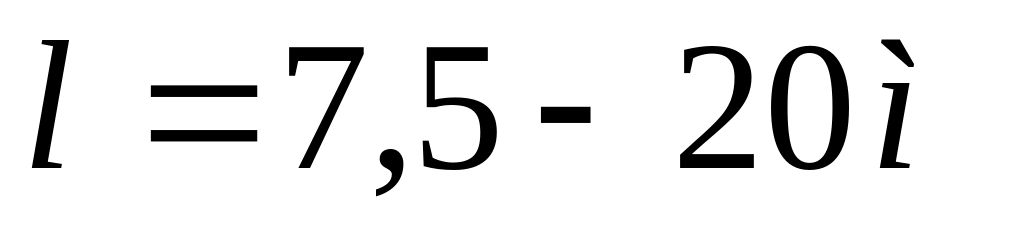

На такі мости є типові проекти довжиною від 7,5 до 20м.

l0	h	b мм	b мм	b	маса	lром
7,5	70	140	150	80-120	5,7	8,66
10,0	80	140	150	80-120	8,1	11,36
12,5	85	140	150	80-120	10,3	14,06
15,0	100	170	150	80-120	13,6	16,76
20,0	125	170	150	80-120	20,3	21,60

4-5 – зварні стики

Поперечний перетин моста з балками «П» видної форми

6 – бетон замонолічування

2 – діафрагма арматура

3 – плита проїзної частини

4 – робоча арматура

5 – петлеві витроки робочої арматури

1- ребра

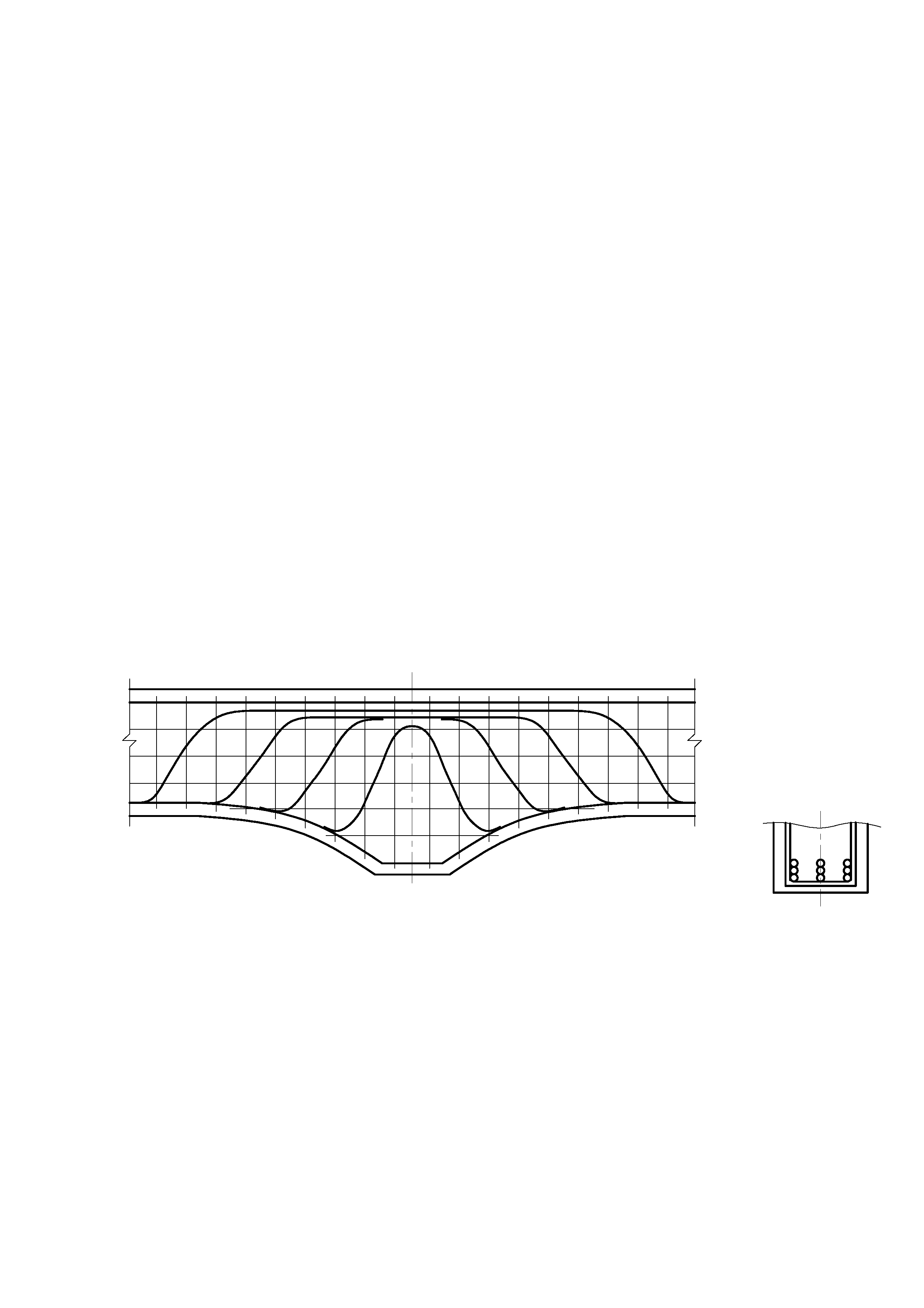

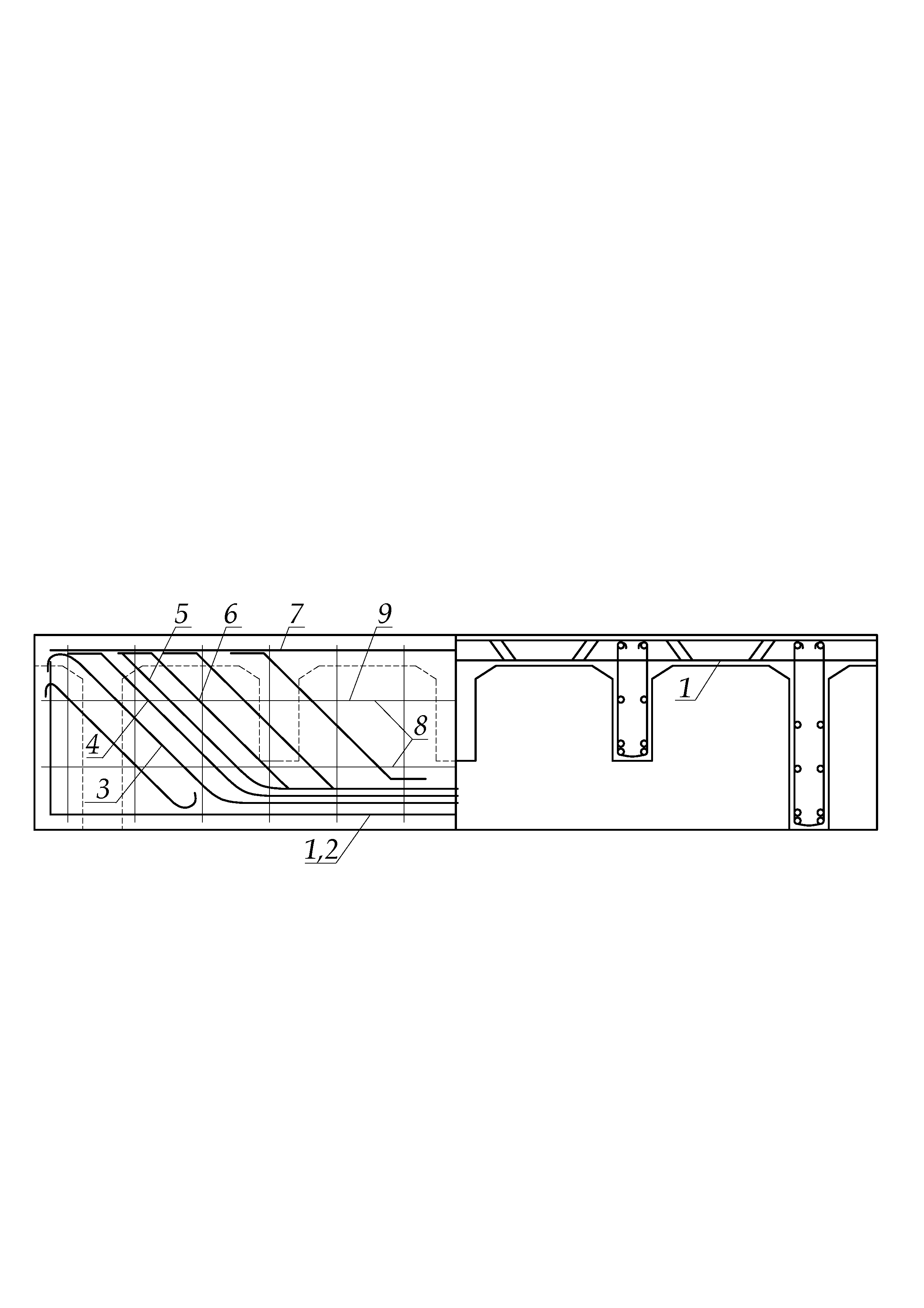

Схема армування зварними каркасами системи Макарова

Збірні залізобетонні балочні мости ребристі конструкції зі звичайною (ненапруженою) арматурою

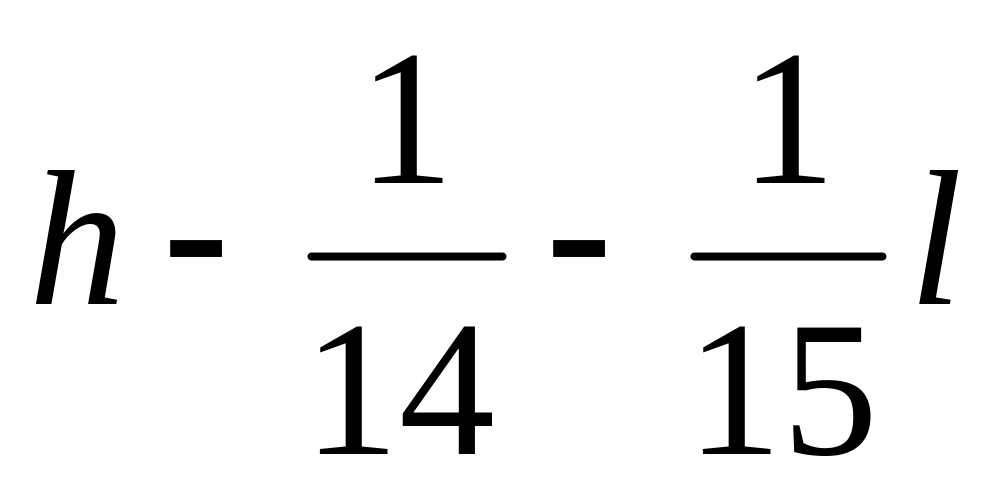

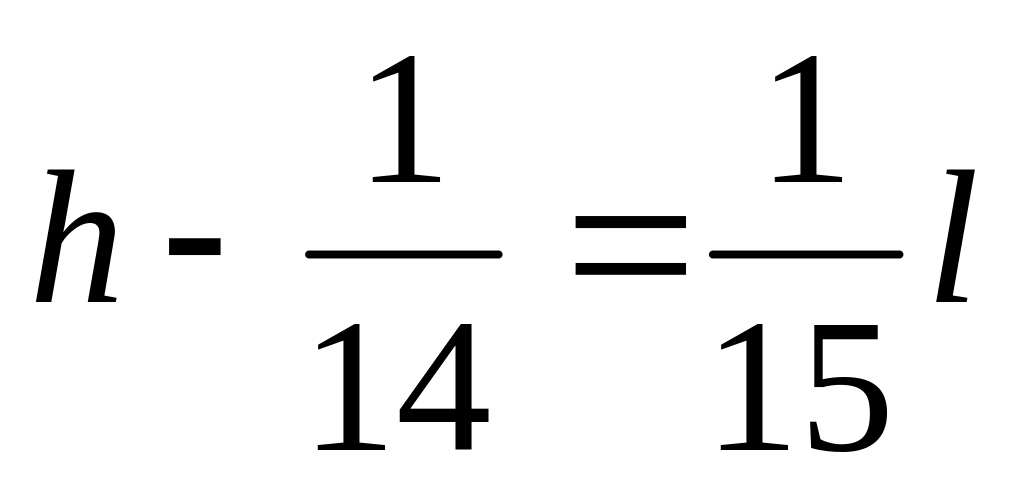

1) Розрізні конструкції мостів з ненапруженою арматурою переважно …… збірними – армують їх …… арматурою у вигляді зварних каркасів. Головні …… ….. висотою

В поперечному перерізі ……….. таврової форми з діафрагмами або без діафрагми.

Конструкції без діафрагм розроблені для прольотів 7,5; 10; 12,5 15м висота балок , ширина 1,3м по плиті при ….. між осями

l = 7,5; 10,0; 12,5; 15,0м

шов l=20 36см

∂16-∂32

2) ромно-нерозрізні з ….. арматурою збірно-монолітні ромно-прольотні 15+….х21+15м
